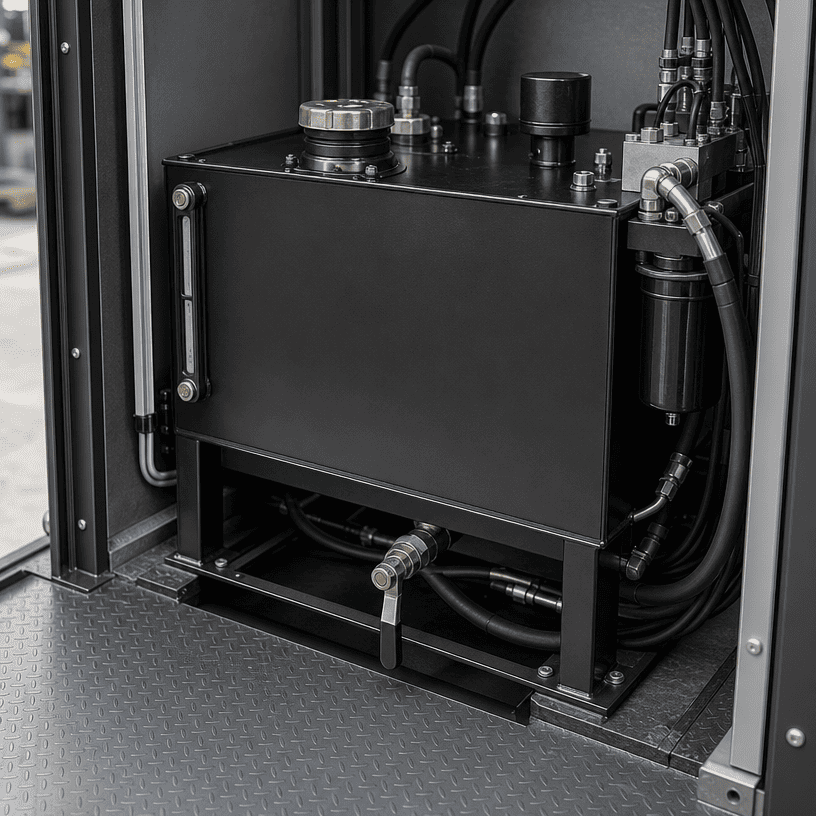

A hydraulinen voimayksikkösäiliö ei ole vain öljysäiliö. Se tukee nesteen varastointia, paluuvirtauksen hallintaa, ilman vapautumista, lämmönsiirtoa, kontaminaatioiden hallintaa ja huoltoon pääsyä. Jos säiliö valitaan vain sen ulkomittojen tai sopivan nimellistilavuuden perusteella, voi voimayksikkö olla vaikea ottaa käyttöön ja vaikeampi huoltaa.
Tämä opas antaa OEM-insinööreille ja laitteiden ostajille käytännöllisen tavan tarkistaa säiliövaatimukset ennen tarjouksen pyytämistä hydraulisesta voimayksiköstä. Se ei edistä yleistä säiliö-pumppusuhdetta. Oikea suunnittelu riippuu piiristä, käyttösuhteesta, nesteestä, asennustilasta ja käyttöympäristöstä.
Säiliö on määritettävä sen jälkeen, kun hydraulipiiri on ymmärretty. Aloita toimilaitteista, venttiileistä, pumppujärjestelystä, toimintajaksosta ja odotetusta paluuvirtauksesta. Sylinteriä ajoittain liikuttavalla piirillä on erilaiset säiliövaatimukset kuin järjestelmässä, joka toimii jatkuvasti tai käyttää useita toimilaitteita kerralla.
Kerää seuraavat tiedot ennen säiliön valitsemista:
Tämä tieto muuttuu "Kuinka monta litraa tarvitsemme?" hyödyllisempään tekniseen kysymykseen: kuinka säiliön tulee käyttäytyä koko käyttöjakson aikana?
Säiliön ulkomitat tai tyyppikilven tilavuus eivät kerro kaikkea. Osa säiliön tilavuudesta voidaan tarvita laajenemiseen, paluuvirtauksen hiljentämiseen, imupeittoon ja turvalliseen käyttötasoon. Käyttökelpoinen käyttötilavuus on siksi erilainen kuin geometrinen kokonaistilavuus.
Suunnittelukatsauksessa tulee määritellä:
- Normaali öljytaso
- Vähimmäistaso luotettavaa pumpun imua varten
- Suurin täyttöaste
- Tilaa lämpölaajenemiselle
- Vapaa tilavuus ilman vapautumiselle ja paluuvirtaukselle
- Viemäri- ja siivousyhteys
Pumppu ei saa imeä tasolta, joka päästää ilmaa imuputkeen. Samanaikaisesti säiliötä ei saa täyttää niin korkealle, että laajeneminen tai paluusekoitus aiheuttaisi toissijaisen ongelman. Lopulliset tasot on asetettava todellisille neste- ja koneolosuhteille.
Paluuöljy voi päästä säiliöön nopeuden, lämmön ja mukana kulkeutuneen ilman mukana. Jos paluuaukko on liian lähellä imuaukkoa, pumppu saattaa saada huonosti ilmattua nestettä ennen kuin säiliö on ehtinyt erottaa ilmaa ja tasoittaa virtausta.
Ääniasettelu huomioi:
Tarkoitus ei ole vain tehdä säiliöstä suurempi. Sen tarkoituksena on luoda kontrolloitu reitti paluusta imuun, jotta neste voi vapauttaa mukana kulkeutuneen ilman ja laskeutua ennen kuin pumppu käyttää sitä uudelleen.
Pumpun imu ansaitsee oman suunnittelutarkistuksensa. Imujohdon tulee olla lyhyt ja suora asennuksen salliessa, sopivan halkaisijan ja sijoittelun, joka välttää tarpeettomia rajoituksia. Terävät suunnanmuutokset, huono tuloaukon asento tai alimitoitettu liitäntä voivat aiheuttaa ongelmia, vaikka säiliön nimellistilavuus näyttää riittävältä.
Tarkista suhde:
- Pumpun tuloaukon sijainti
- Öljyn minimitaso
- Imujohdon halkaisija ja pituus
- Imuaukon siiviläjärjestely, jos käytössä
- Huoltopääsy pumpun ympärille
- Säiliön tyhjennys- ja puhdistusasento
Älä valitse imujärjestelyä vain siksi, että se sopii koteloon. Pumpun valmistajan imuvaatimukset ja koko piirin ehdot on tarkistettava yhdessä.
Säiliö voi auttaa siirtämään lämpöä ympäröivään ympäristöön, mutta se ei ole automaattisesti riittävä jäähdytin. Lämmöntuotto riippuu painehäviöistä, virtauksesta, kiertoajasta, venttiilin käyttäytymisestä, moottorin kuormituksesta ja asennusympäristöstä.
OEM-tarkastusta varten kirjaa ylös, milloin järjestelmä tuottaa lämpöä ja mihin voimayksikkö asennetaan. Kompakti kotelo lämmönlähteen lähellä saattaa tarvita erilaisen lämpöratkaisun kuin ulkoilmaan asennettu ilmanvaihtokone.
Oikea järjestys on:
1. Tunnista käyttötehtävä.
2. Arvioi, missä virtaa katoaa.
3. Tarkista säiliön pinta ja ilman liike.
4. Päätä, tarvitaanko lisäjäähdytystä.
5. Tarkista tulos edustavan toiminnan aikana.
Vältä jäähdyttimen lisäämistä tai säiliön tilavuuden lisäämistä ymmärtämättä todellista lämmönlähdettä. Säiliö on osa lämpösuunnittelua, ei korvaa piirin tehokkuutta.

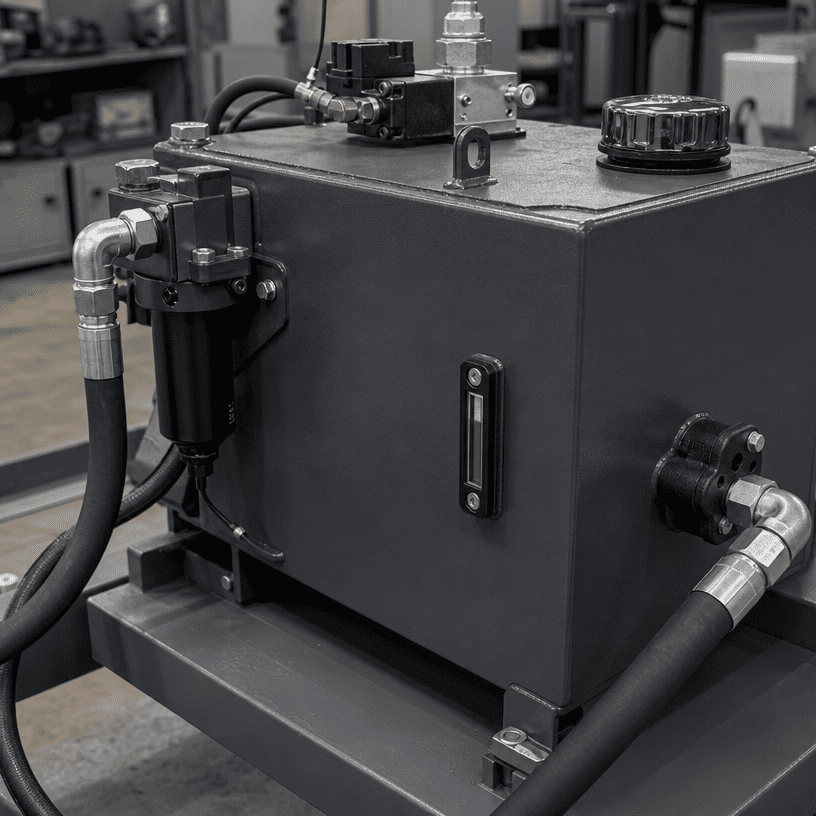

Säiliön suunnittelun tulisi vaikeuttaa lian ja veden pääsyä sisään ja huoltohenkilöstön on helppo poistaa epäpuhtaudet. Nesteen puhtauteen vaikuttavat täyttö-ilmansuodatin, huoltokansi, tyhjennyskohta ja paluusuodatusjärjestely.
Hyödyllisiä suunnittelukysymyksiä ovat mm.
- Onko täyttöaukko suojattu ympäröivältä ympäristöltä?
- Voidaanko tuuletinta huoltaa ilman tehoyksikköä irrottamalla?
- Onko viemäri alimmassa käytännön kohdassa?
- Voidaanko säiliö tyhjentää ilman vuotovaaraa?
- Onko paluusuodattimeen pääsy tarkastusta varten?
- Voidaanko säiliön sisäpuoli puhdistaa tarvittaessa?
Vastauksen tulee olla näkyvissä asettelupiirustuksessa. Siistin näköinen ulkoinen kotelo ei osoita, että sisäinen huoltopolku on käytännöllinen.
Säiliöt epäonnistuvat usein integrointivaiheessa laskentavaiheen sijaan. Säiliö voi sopia nimelliseen tilaan, mutta se on ristiriidassa moottorin, jakotukin, sähkökotelon, perävaunun rungon, suoja- tai nostopisteen kanssa.
Ennen kuin hyväksyt suunnittelun, tarkista:
Kolmiulotteinen asettelu tai mitoitettu kokoonpanopiirustus voi paljastaa ristiriidat aikaisemmin kuin osaluettelo. Säiliön on oltava käyttökelpoinen voimayksikön asennuksen jälkeen, ei vain työpöydälle rakennettavissa.
Hyödyllinen tarjouspaketti sisältää yleensä:
Jos jotkin arvot eivät ole tiedossa, merkitse ne avoimeksi kohteeksi sen sijaan, että täytät ne oletuksilla. Läpinäkyvä tekninen tarkastelu on nopeampaa kuin säiliön uudelleensuunnittelu tuotannon alkamisen jälkeen.
Pumpun virtauksella on merkitystä, mutta se ei kuvaa täydellistä paluukuviota, käyttöjaksoa tai toimilaitteen tilavuutta.
Säiliö tarvitsee määritellyt minimi- ja maksimitasot, paisuntatilan ja valvotun imukunnon.
Tämä voi lyhentää nestereittiä ja vähentää mahdollisuutta ilman vapautumiseen ja virtauksen rauhoittumiseen.
Täyteaine, huohotin, suodatin tai tyhjennys, johon ei pääse turvallisesti, pidentää lopulta huoltoaikaa.
Lämpötasapaino riippuu koko hydraulipiiristä ja asennusympäristöstä.
Kotelo, pumppu, jakotukki, letkut ja sähköosat on tarkastettava yhtenä järjestelmänä.
Hydraulivoimayksikön säiliön hyvä mitoitus on layout- ja käyttösykliharjoitus, ei tilavuuden arvaus. Insinöörin on tarkasteltava yhdessä käyttökelpoinen öljytaso, paluuvirtauksen erotus, pumpun imu, lämpötasapaino, likaantuminen ja huoltoon pääsy.
Jos kyseessä on mukautettu HPU-projekti, lähetä HCIC:lle piiritiedot ja koneliitäntä ennen kuin säiliön mitat on viimeistelty. Tämä antaa suunnittelutiimille paremman perustan säiliön, pumpun, jakotukin, suodatus- ja ohjausjärjestelyn valitsemiselle yhtenä kokonaisuutena.
