A hydraulisylinterivoi kehittää epävakaa liikettä, epätasaista kuormitusta tai toistuvia tiivistevaurioita, vaikka hydraulipiiri näyttää normaalilta. Syy voi olla kiinnityslaitteistossa: kulunut tappi, suurentunut haarukkareikä, löystynyt holkki tai asennus, joka ei ole enää kohdistettu koko työkaaren läpi.
Tämä opas selittää, kuinka huoltotiimit ja OEM-ostajat voivat tarkastaa sylinterin kiinnityskohdat ennen korjaussarjan tai vaihtosylinterin tilaamista. Painopiste on sylinterin ja koneen välinen mekaaninen yhteys, ei yleinen hydraulipaine- tai virtausdiagnoosi.
Sylinteri ei toimi erikseen. Sen tanko ja piippu on liitetty koneeseen tappien, haarukkojen, korvakkeiden, tappien, kannattimien tai muiden kiinnitysominaisuuksien avulla. Nämä osat siirtävät työvoimaa antaen samalla sylinterin liikkua suunnitellun kaaren läpi.
Kun liitos kuluu, sylinteri ei ehkä enää pysy aiotulla keskilinjalla. Kone voi sitten asettaa lisäliikettä ja kosketusta tankoon, tiivisteholkkiin, ohjaimeen, putkeen tai kiinnityskannattimeen. Uusi tiiviste tai uusi sylinteri ei välttämättä ratkaise ongelmaa, jos kulunut koneenpuoleinen liitäntä jää käyttöön.
Parkerin sylinterin turvaohjeessa todetaan, että tangon ja sen liitoskoneen osien oikea kohdistus tulee tarkistaa sekä ulosvedetyssä että sisään vedetyssä asennossa. Se suosittelee myös, että haarukkaan asennetut sylinterit kääntyvät molemmista päistä tappien keskilinjat samansuuntaisina ja että sylinteri tarkistetaan sen työkaaren kautta häiriöiden varalta. Nämä ovat asennus- ja turvallisuusperiaatteet; lopulliset rajat tulee saada sylinterin ja koneen valmistajalta.

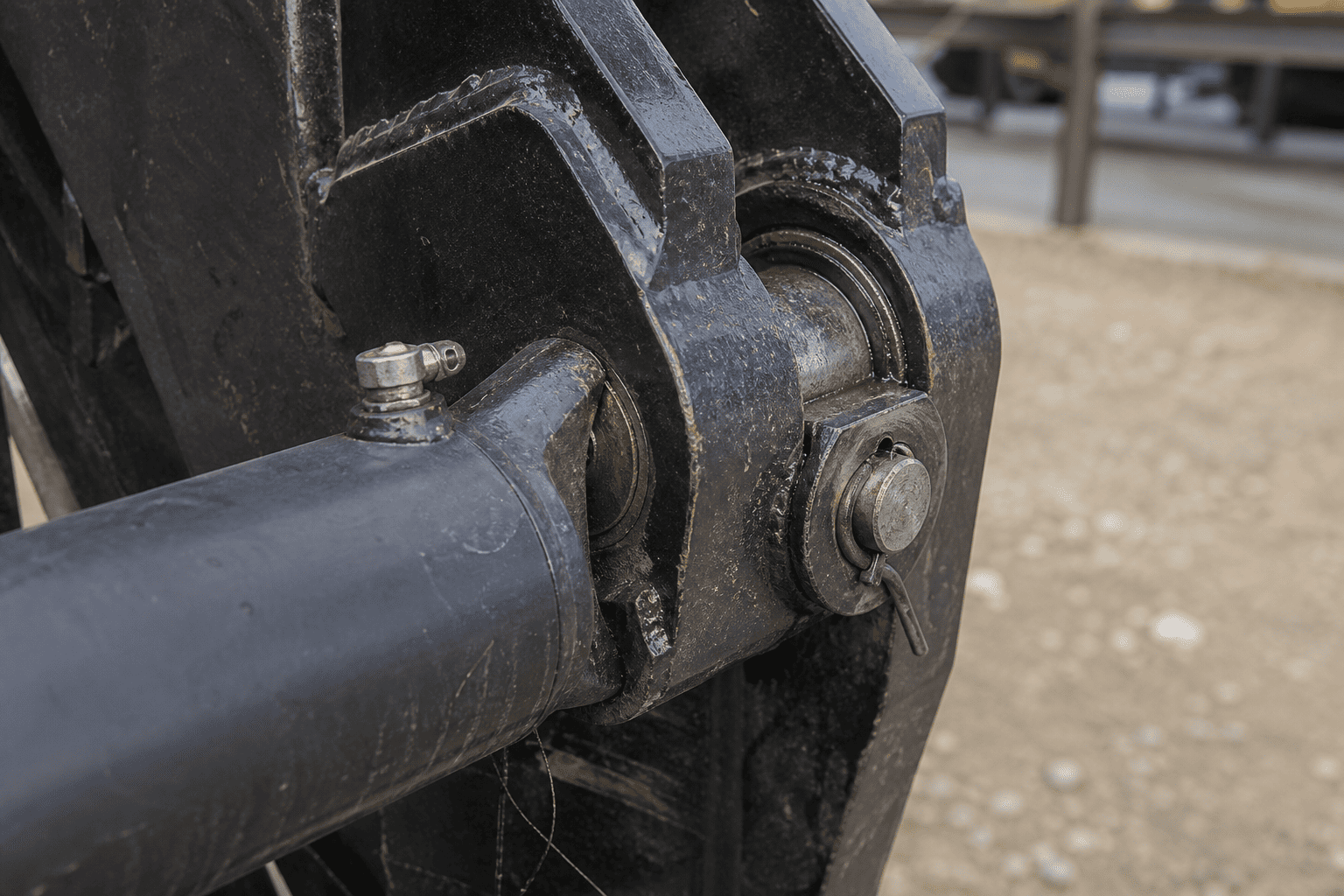

Tarkasta, ettei tapissa ole naarmuja, uria, korroosiota, litteitä kohtia ja toiselle puolelle keskittynyt kulutusnauha. Tappi, jossa ei ole enää pyöreää, vakaata laakeripintaa, voi antaa sylinterin silmukan liikkua ennen kuin koneelin reagoi.
Älä arvioi tappia vain sen perusteella, voidaanko se vielä poistaa. Tappi voi jäädä paikalleen, kun sen työpinta, kiinnitysominaisuus tai sovitus holkkiin on jo heikentynyt.
Holkki voi kulua sisäisesti, löystyä kotelossaan tai vaurioitua asennuksen aikana. Tarkista liikeholkin ja sylinterin silmukan tai kannattimen välillä, ei vain tapin ja holkin välistä liikettä.
Jos holkki on huoltovapaata tyyppiä, noudata laitevalmistajan asennusohjeita. Älä lisää rasvaa tai muuta pintakäsittelyä, ellei määritetty rakenne sitä salli.
Sylinterisilmä tai haarukka voi suurentua, suippenea tai soikea pitkän liikkeen jälkeen löysällä tapilla. Tätä kutsutaan usein munanmuotoiseksi reioksi. Pelkän tapin vaihtaminen voi vähentää näkyvää välystä tilapäisesti samalla, kun kuormitusrata ei kohdistu.
Mittaa reikä useammasta kuin yhdestä suunnasta ja useammasta kuin yhdestä paikasta. Visuaalinen pyöreä muoto ei riitä todisteeksi kriittiseen korjauspäätökseen.
Puuttuva aluslevy, löysä pidike, vaurioitunut lukitusrengas, kulunut pidikelevy tai vääntynyt kiinnike voivat antaa tapin liikkua sivuttain. Tarkista koko kiinnitysjärjestely ja sivuttaisasentoa ohjaavien kiinnityspintojen kunto.
Vaihtosylinteriä ei saa asentaa kannattimeen, joka ei pysty pitämään tappia suunnitellussa asennossaan.
Seuraava jakso on kenttäsuunnitteluopas. Koneenvalmistajan tekemät lukitus-, esto- ja energiavarastotoimenpiteet ovat etusijalla.
Eristä hydraulinen energia, kiinnitä kohotettu tai ripustettu rakenne sopivalla mekaanisella tuella ja estä odottamaton liike. Hydraulisylinteriä ei saa pitää nostetun kuorman ainoana tukena tarkastuksen aikana.
Huomaa ennen purkamista, kun ongelma ilmenee:
Oire auttaa erottamaan asennusongelman puhtaasti hydraulisesta ohjausongelmasta, vaikka se ei korvaa mittausta.
Etsi siirtyneet pidikkeet, kiillotetut kontaktinauhat, naarmujälkiä, ruostepölyä, halkeilevia hitsejä, kannakkeen liikettä ja tappia, joka ei ole enää keskellä. Merkitse tapin, aluslevyn ja kannakkeen suhteellinen asento, jos epäilet liikettä.
Älä käytä sormea tarkistaaksesi puristuskohtaa tai laita käsiä sylinterin silmän ja haarukan väliin.
Kun kone on kiinnitetty, irrota tappi laitteiston ohjeiden mukaisesti. Puhdista tapin, holkin, sylinterin silmukan ja kannakkeen pinnat komponenttien materiaalien ja työpaikan sääntöjen kanssa yhteensopivalla menetelmällä.
Pidä irrotetut osat yhdessä ja tunnista niiden alkuperäinen sijainti. Sylinterin yhdestä päästä olevaa tappia ei saa sekoittaa toisesta paikasta olevaan tappiin ennen kuin tarkastuspöytäkirjat ovat valmiit.

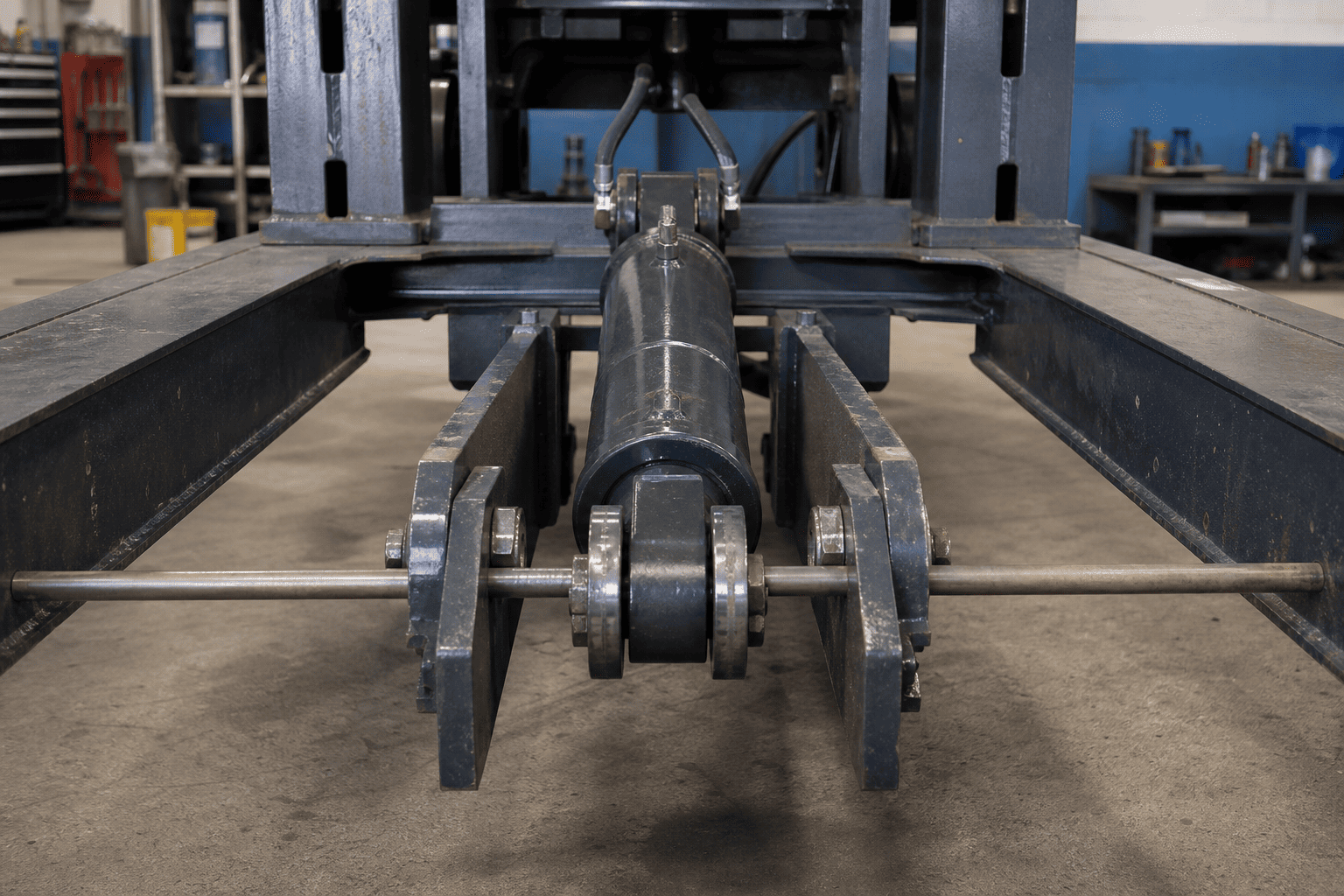

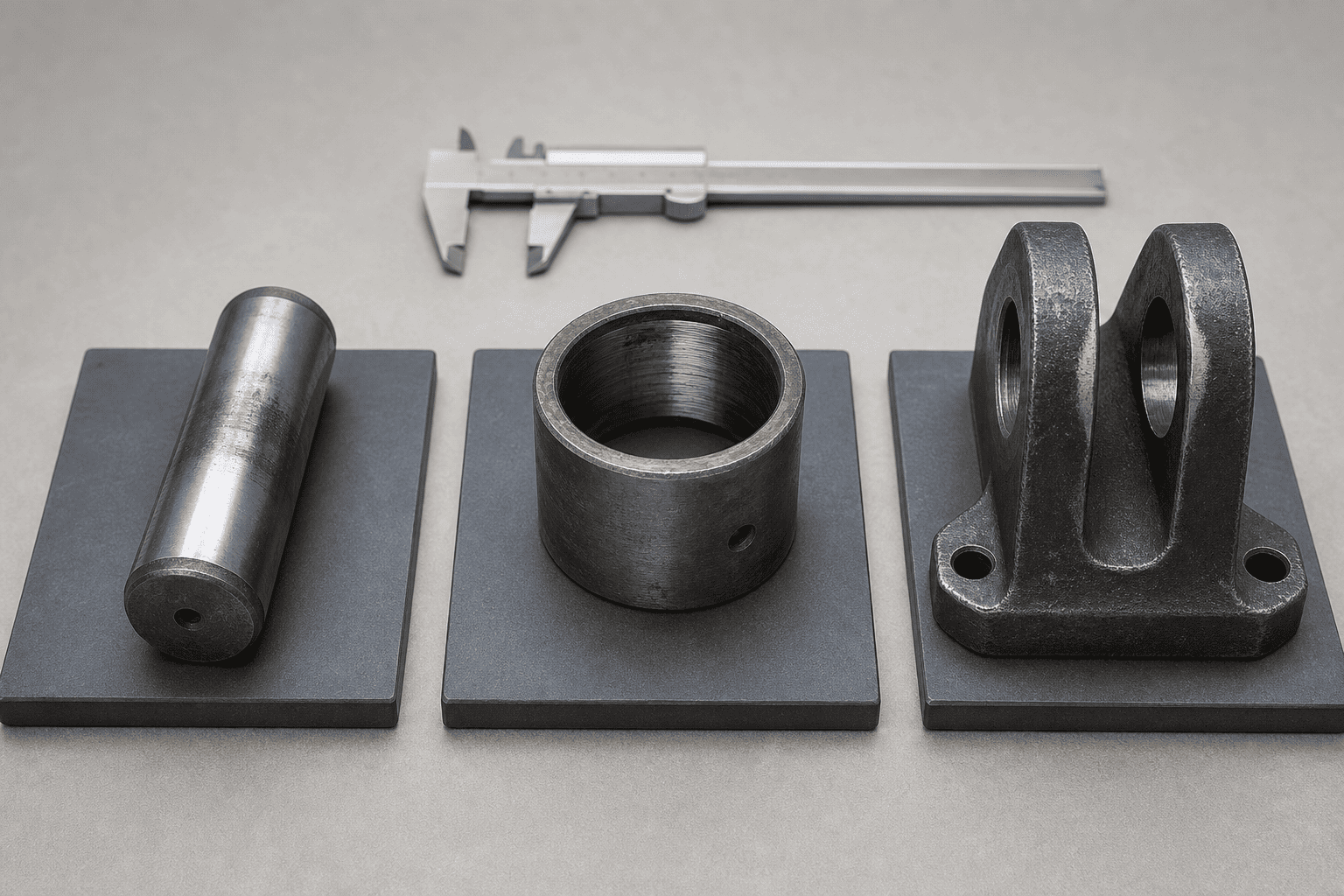

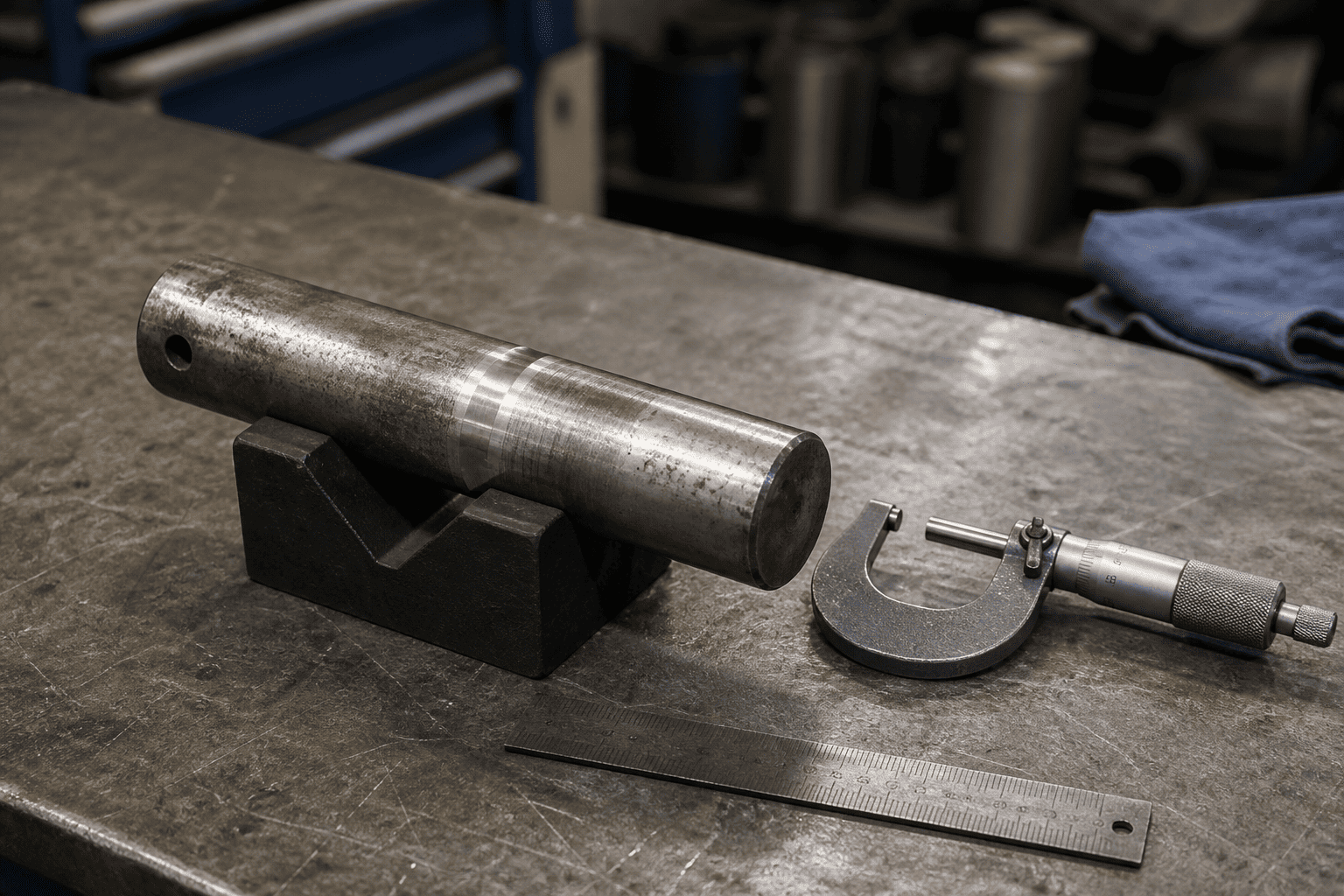

Tallenna tapin nimellinen halkaisija, todellinen tapin halkaisija useissa kohdissa, holkin sisähalkaisija, holkin ulkohalkaisija tarvittaessa sekä sylinterin silmukan ja haarukan reiän kunto.
Tarkista myös:
Älä keksi yleistä kulumisrajaa. Käytä lopullista hyväksymis-/hylkäämispäätöstä varten laitepiirustusta, sylinterin valmistajan spesifikaatiota tai hyväksyttyä korjausstandardia.
Tarkista koneen geometria uudelleen sisään vedetyissä ja ulosvedetyissä asennoissa tai todellisissa ääriasennoissa, jotka turvallinen huoltomenettely sallii. Sylinteriä ei saa pakottaa paikoilleen vetämällä, vääntämällä tai paineistamalla.
Varmista, että kaksi asennustapin keskilinjaa pysyvät samansuuntaisina, kun asennusrakenne vaatii yhdensuuntaista kiertoa. Tarkista kosketus kiinnikkeisiin, suojuksiin, letkuihin, runko-osiin ja muihin liikkuviin osiin.
| # | Havainto | Todennäköinen syy/indikaatio |
|---|---|---|
| 1 | Pinnässä on kiillotettu nauha toisella puolella | Epätasainen kosketus, kohdistuksen muutos tai kiinnikkeen liike |
| 2 | Tappi on pienempi työskentelyalueella | Tappien kuluminen, riittämätön kiinnitys tai liike kuormitettuna |
| 3 | Holkki pyörii kotelossaan | Löysä istuvuus, vaurioitunut kotelo tai virheellinen asennus |
| 4 | Clevis-reikä on soikea tai kartiomainen | Toimintaa jatketaan vapaalla tai löysällä tapilla |
| 5 | Mukana on ruostepölyä tai hienojakoisia metallijäämiä | Särtymä, korroosio, riittämätön suojaus tai suhteellinen liike |
| 6 | Kiinnitin on vääntynyt tai löystyy toistuvasti | Neulan kävely, kiinnikkeen liike tai väärä kiinnitysjärjestely |
| 7 | Tangon ohjaimessa tai tiivisteholkassa näkyy yksipuolista kulumista | Tarkista koneen kohdistus ja asennusgeometria ennen tiivisteiden vaihtamista |
| 8 | Kulumista näkyy vain yhden vedon päässä | Pääteasennon geometria, häiriö tai muuttuva kuormituspolku |
Nämä havainnot ovat tarkastuksen lähtökohtia, eivät automaattisia diagnooseja. Kulunut tappi voi olla seurausta suuremmasta kohdistusongelmasta alkuperäisen syyn sijaan.
Pelkän tapin korjaus voi olla tarkoituksenmukaista, kun tappi on kulunut, mutta holkki, silmukka, haarukka, kannatin ja kiinnitysjärjestelmä pysyvät hyväksyttyjen mittarajojen sisällä. Uuden tapin on vastattava oikeaa halkaisijaa, pituutta, materiaalia ja kiinnitysjärjestelyä.
Holkin vaihto vaatii oikean sovituksen, suunnan ja asennustavan. Varmista, onko vaihtoholkki voideltu, kuivakäyntinen vai suunniteltu tiettyyn pintatilaan. Holkin painaminen vaurioituneeseen tai väärin kohdistettuun koteloon voi toistaa alkuperäisen ongelman.
Soikea sylinterin silmukka tai haarukkareikä voi vaatia hyväksyttyä korjausmenetelmää, kuten koneistuksen, korjausholkin tai vahingoittuneen osan vaihtamisen. Älä hitsaa, poraa tai muuta kantavaa asennusta ilman teknistä hyväksyntää ja dokumentoitua korjausmenettelyä.
Jos sylinterin silmukka, haarukka, kannatin tai kiinnityskappale on halkeilemassa, pysyvästi vääntynyt tai hyväksyttyjen mittarajojen ulkopuolella, vaihtosylinteri tai tekninen korjaus saattaa olla tarpeen. Vaihto on sovitettava koneen geometriaan, ei valittava vain porauksen tai iskun perusteella.
Kiinnityksen kulumista koskeva kysely on paljon helpompi tarkastella, kun se sisältää todelliset asennustiedot. Lähetä:
Nasta-nasta-sylintereissä suljetun ja pidennetyn tapin keskimitat ovat erityisen tärkeitä. Hydrauliliitäntää vastaava, mutta asennusgeometriaa muuttava vaihto voi aiheuttaa uuden häiriön tai kohdistusongelman.
Ennen kuin palautat koneen normaaliin toimintaan:
1. Varmista, että tappi ja holkki ovat asennuksessa määritellyt osat.
2. Varmista, että tappi on kunnolla paikoillaan ja kunnolla paikallaan.
3. Tarkista, että sylinteri kääntyy kiinnittymättä molemmista päistä.
4. Varmista, että tanko ja koneen osa pysyvät kohdakkain sallitun iskun ajan.
5. Tarkista letkun reititys ja portin välys liikkeen aikana.
6. Käytä konetta pienellä riskillä ja alhaisella nopeudella laitteiston ohjeiden mukaisesti.
7. Pysäytä, jos sylinteri takertuu, kannatin siirtyy, tappi kävelee tai tanko koskettaa lähellä olevia osia.
8. Tallenna lopulliset mittaukset ja korjausosat tulevaa huoltoa varten.
Parkerin turvallisuusohjeissa korostetaan myös, että virheellinen kohdistus voi johtaa liialliseen sauvan tiivisteen ja sylinterin reiän kulumiseen. Tästä syystä asennustarkastus tulee suorittaa korjauksen jälkeen, ei vain ennen vanhojen osien poistamista.
Valvottu asennustarkastus voi auttaa estämään useita kalliita toistuvia vikoja:
Tavoitteena ei ole vaihtaa jokaista kulunutta osaa automaattisesti. Sen tarkoituksena on tunnistaa todellinen kuormitusreitti ja palauttaa asennusgeometria, jota sylinteri on suunniteltu noudattamaan.
HCIC voi tarkastella vaihto- ja mukautettuja hydraulisylintereitä koskevia vaatimuksia todellisista asennustiedoista: asennusmitat, tappien järjestely, isku, poraus ja tankotiedot, porttikokoonpano, sovellus ja saatavilla olevat piirustukset. Liitä mukaan kuluneiden kiinnityskohtien osalta valokuvat ja mitat koneen puoleisista kiinnikkeistä, jotta tarjouskatsaus kattaa sekä asennuksen että hydrauliliitännät.
Hydraulisylinteriasennustappien ja holkkien kuluminen on mekaaninen asennusongelma, josta voi tulla hydraulisen luotettavuuden ongelma. Tarkasta tappi, holkki, sylinterin silmukka, haarukka, kiinnityslaitteisto ja koko työskentelykaari yhdessä. Kirjaa mittaukset muistiin ennen osien tilaamista, äläkä käytä uutta sylinteriä vaurioituneen tai väärän koneen rakenteen kompensoimiseksi.
Jos tarvitset OEM-vaihtoa tai mukautetun tappiin liitetyn hydraulisylinterin, lähetä HCIC:lle vanhan sylinterin mitat, suljetut ja pidennetyt tapin keskipisteen etäisyydet, tapin ja haarukan mitat, porttitiedot, valokuvat ja sovellustiedot. Täydellinen tietopaketti antaa suunnittelutiimille paremman perustan sopivuuden vahvistamiselle ennen tuotantoa.
