Hydraulisylinterin asennustapin silmukka- ja holkkivika: rikostekninen analyysi ryppyistä, naarmuista ja soikeaisuudesta

I. Sylinterikiinnikkeiden korkean jännityksen todellisuus

Kunhydraulisylinteritvikaantuessa kenttäteknikot katsovat vaistomaisesti piipun sisään ja tarkistavat männän tiivisteet, varren kromin ja pyyhkimen renkaat. Kuitenkin raskaassa käytössä olevissa liikkuvissa koneissa, kuten kaivinkoneet, kaivoslapiot, jätepakkaajat ja nivelkuormaajat, jopa 40 % suunnittelemattomista sylinterien vaihdoista johtuu katastrofaalisesta mekaanisesta viasta asennustappipisteissä: tangon silmukassa, pohjahaarukassa tai niveltapin porauksissa.

Jäätynyt, kierretty tai soikea saranatappi lukitsee nivelliitokset, aiheuttaa vakavia sivuttaissuuntaisia ​​taivutusmomentteja männän varren poikki ja nopeuttaa pään tiivisteen vuotoa. Tässä suunnitteluoppaassa kerrotaan nastasilmien kulumisen juurimekaniikasta, oikeuslääketieteellisestä diagnostiikasta, jolla voidaan erottaa naarmu ja naarmuttava korroosio, ja metallurgiset vertailuarvot raskaiden holkkien ja karkaistujen metalliseostappien valinnassa.

---

II. 3 kohtalokasta pivot-vikatilaa selitetty

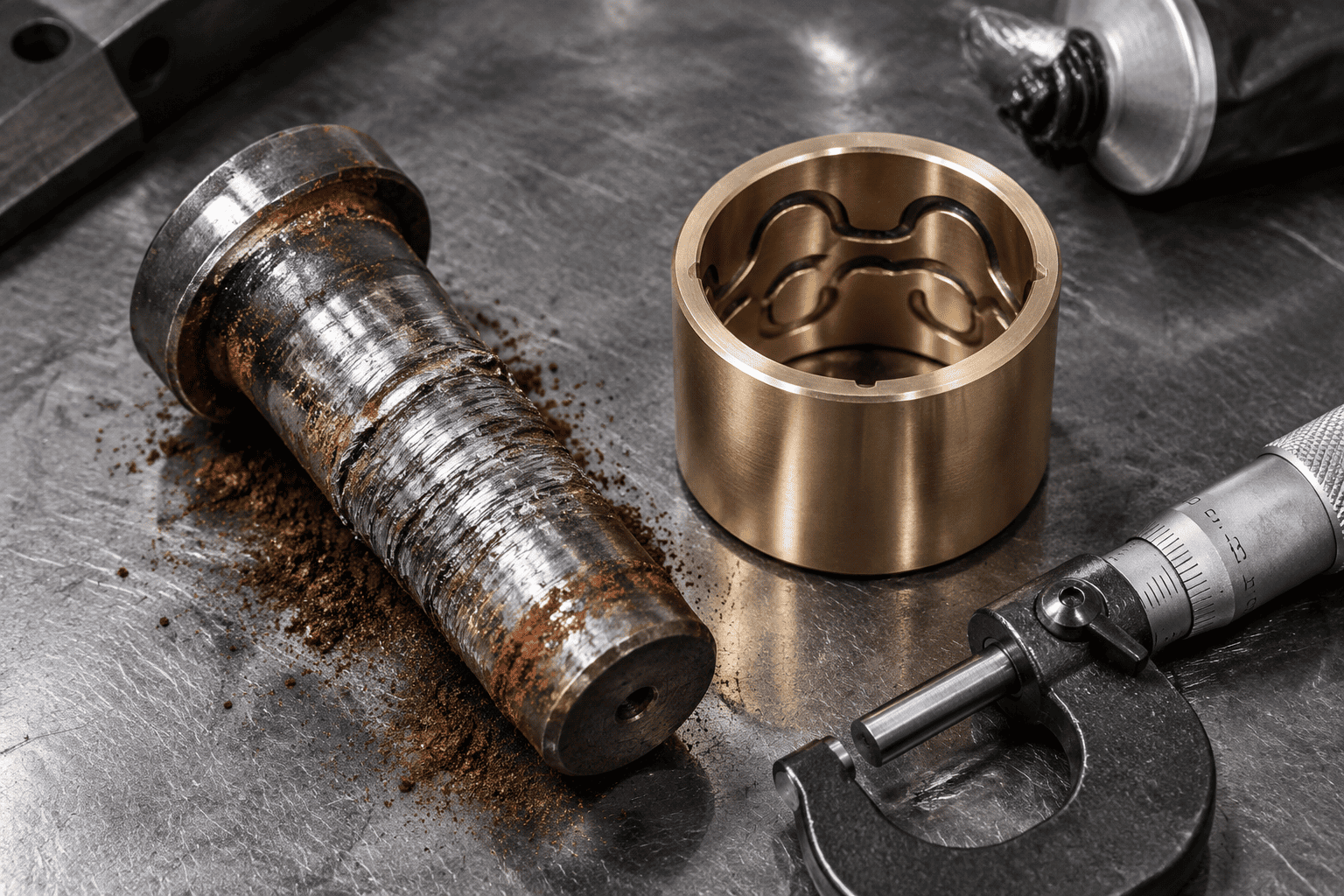

2.1 Liimaus (Metalli-metalli-kylmähitsaus)

Kun kaivinkoneen kauhahydraulisylinterimurtuu tiheän saven tai kiven läpi, kosketuspaineet tapin ja holkin poikki ylittävät helposti 80 - 100 MPa (11 600 - 14 500 psi). Jos voitelurasvakalvo hajoaa, terästapin ja terästangon silmukan mikroskooppiset pinnan epätasaisuudet koskettavat suoraan. Kitka tuottaa välittömästi paikallista lämpöä, joka ylittää 800 °C, jolloin muodostuu mikrohitsauksia ja repeytyy perusmetallin paloja. Tuntien kuluessa tappi tarttuu kiinteästi solmuun.

2.2 Särkyttävä korroosio (punaisen jauheen dilemma)

Korkeataajuisissa värähtelevissä laitteissa, kuten tienpäät ja hydraulivasarat, kääntötappi käy läpi pieniä kulmikkaita mikroliikkeitä (alle 50 mikronia) jatkuvassa kuormituksessa. Tämä mikrohankaus pyyhkii pois rasvan ja jauhaa mikroskooppisia teräshiukkasia. Kun nämä vastaleikatut teräshiukkaset hapettavat ilmassa, ne muodostavat kovaa rautaoksidia (Fe2O3), luoden hankaavan punaisen kiillotusruuvan, joka hioo neulan silmän yli.

2.3 Silmäreiän ovalisointi ja väsymyshalkeilu

Yksiosaisissa taotuissa tankosilmukoissa ja hitsatuissa pohjalevyissä jatkuva suunnattu vasarointi saa pyöreän tapin reiän taipumaan pysyvästi pitkänomaiseksi ellipsiksi. Kun välys ylittää 0,8 mm (0,030"), dynaamiset iskukuormat lisääntyvät eksponentiaalisesti ja aiheuttavat lopulta renkaan väsymishalkeamia silmän kello 3 ja 9 jännityskeskittymien kulmissa.

---

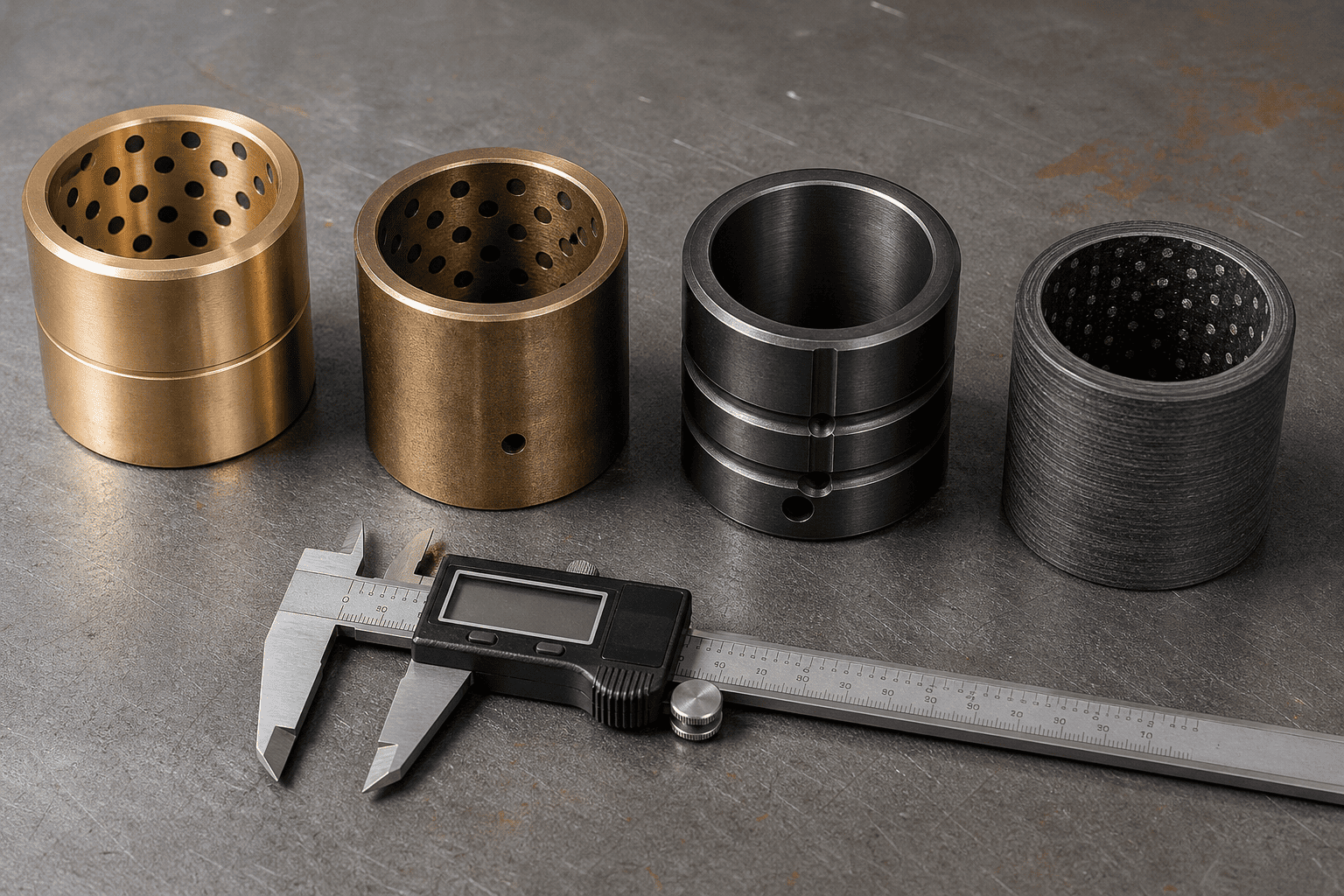

III. Holkkien valintaopas: pronssi vs. karkaistu teräs vs. itsevoiteleva komposiitti

Oikean holkkiarkkitehtuurin valinta on 1 000 tunnin ja 10 000 tunnin ongelmattoman nivelen käyttöiän välinen ero:

---

IV. Rasvauran geometria: Kuva-8 vs. spiraalijakauma

1. Normaalit suorat rasvareiät epäonnistuvat värähtelyn vuoksihydraulisylinteritapit pyörivät vain 30–60 astetta, eivätkä koskaan suorita täyttä 360 asteen kiertoa. Tämän seurauksena yhden keskireiän kautta ruiskutettu rasva ei koskaan kulje tapin kuormitetulle puolelle.
2. Jatkuvan hydrostaattisen voitelun varmistamiseksi osittain pyörivien nivelten välillä:
3. Kuva 8 Jatkuva silmukkaura: Täydellinen kultastandardi raskaille liikkuville sylintereille. Kun rasvaa ruiskutetaan, jatkuva ristikkäinen silmukka jakaa tuoreen äärimmäisen paineen (EP) molyrasvan koko korkeapainekontaktialueen leveydelle.
4. Kaksi pyöreää päätyuraa, joissa on liitoskanavat: Vangitsee aktiivisen rasvasäiliön holkin molempiin päihin estäen mutaisen veden, tiesuolan ja hankaavan piidioksidipölyn pääsyn sisään.

---

V. Pivot Pin Metallurgy: Miksi pinnan kovuus ei ole neuvoteltavissa

Älä koskaan asenna karkaisematonta kaupallista 1045 hiiliterästappia raskaaseen sylinterihaarukkoon. Standardin 1045 pinnan kovuus on vain 18-22 HRC; se deformoituu ja särkyy muutamassa viikossa mangaanipronssi- tai karkaistu teräsholkkia vasten.

---

VI. HCIC:n tekniset tiedot pivot pinsille:

Pohjaytimen materiaali: 4140 kromi-molybdeeni tai 8620 nikkeli-kromiseosteräs, karkaistu ja karkaistu ytimen sitkeyden (28–32 HRC) saavuttamiseksi äärimmäisten taivutusiskujen vaimentamiseksi ilman katkeamista.

Pintakotelon karkaisu: Induktiokarkaistu tai syvä kotelohiiletys 58–62 HRC:hen vähintään 1,5 mm:n (0,060") syvyyteen.

Pinnan viimeistely: Tarkkuushiottu ja kiillotettu arvoon Ra ≤ 0,2 μm (8 mikrotuumaa). . Syövyttävissä meri-, jäänesto- tai kemiallisten lannoitteiden ympäristöissä määritä 25 mikronin kovakromipinnoite tai nestemäinen QPQ-nitriding pintamaali kovettuneen kotelon päälle.

---

VII. 4 kenttähuoltosääntöä pivot-virheiden estämiseksi

1. Mandaate Extreme-Pressure (EP-2) -rasva, jossa on 3–5 % molybdeenidisulfidia (MoS₂) ): Tavallinen monikäyttöinen litiumrasva huuhtoutuu pois raskaassa iskukuormituksessa. Moly-verihiutaleet sitoutuvat fyysisesti teräksen epäpuhtauksiin ja tarjoavat kiinteän kuivavoitelun, vaikka rasvakalvot puristuvat ulos.
2. Mittaa silmien välys 500 käyttötunnin välein: Käytä teleskooppireikämittareita tarkistaaksesi tappien ja holkkien välisen välyksen. Jos kokonaishalkaisijavälys ylittää 0,5 mm (0,020"), vaihda suojaholkki välittömästi ennen kuin emotangon silmukan reikä alkaa soikea.
3. Älä koskaan hitsaa suoraan sappitappiin: Jos tappi tarttuu silmän sisään, käytä hydraulisia vetosylintereitä tai induktiivisia lämmityskauluksia sen poistamiseen. Polttamalla tai vasaroimalla sieniä tapin päitä, taltioimalla tarkkuuden yläreiän pelastamisen jälkeen.
4. Tarkasta kiinnitystapin ja lukitusrenkaan urat: Varmista, että painelevyt ja raskaat kierrekiinnitysrenkaat ovat ehjät, jotta aksiaalitappi ei pääse ulos koneen käytön aikana.

---

VIII. Tekninen konsultointi ja raskaaseen käyttöön tarkoitettujen varaosien hankinta

Oletko kokenut jatkuvaa tappien ryppyä, naksuvia nivelliitoksia tai haarukkakorvan halkeilua laitteissasi?

Ota yhteyttä HCIC:n erikoistuneeseen suunnitteluryhmään. Valmistamme raskaita mittatilaustyönä valmistettuja sylintereitä, jotka on varustettu mangaanipronssilla, kotelokarkaistulla metalliseoksella tai itsevoitelevilla komposiittiholkeilla, jotka on yhdistetty sertifioituihin 58–62 HRC:n induktiokarkaistuihin tappeihin, jotka on suunniteltu luotettaviksi ilman seisokkiaikaa.
