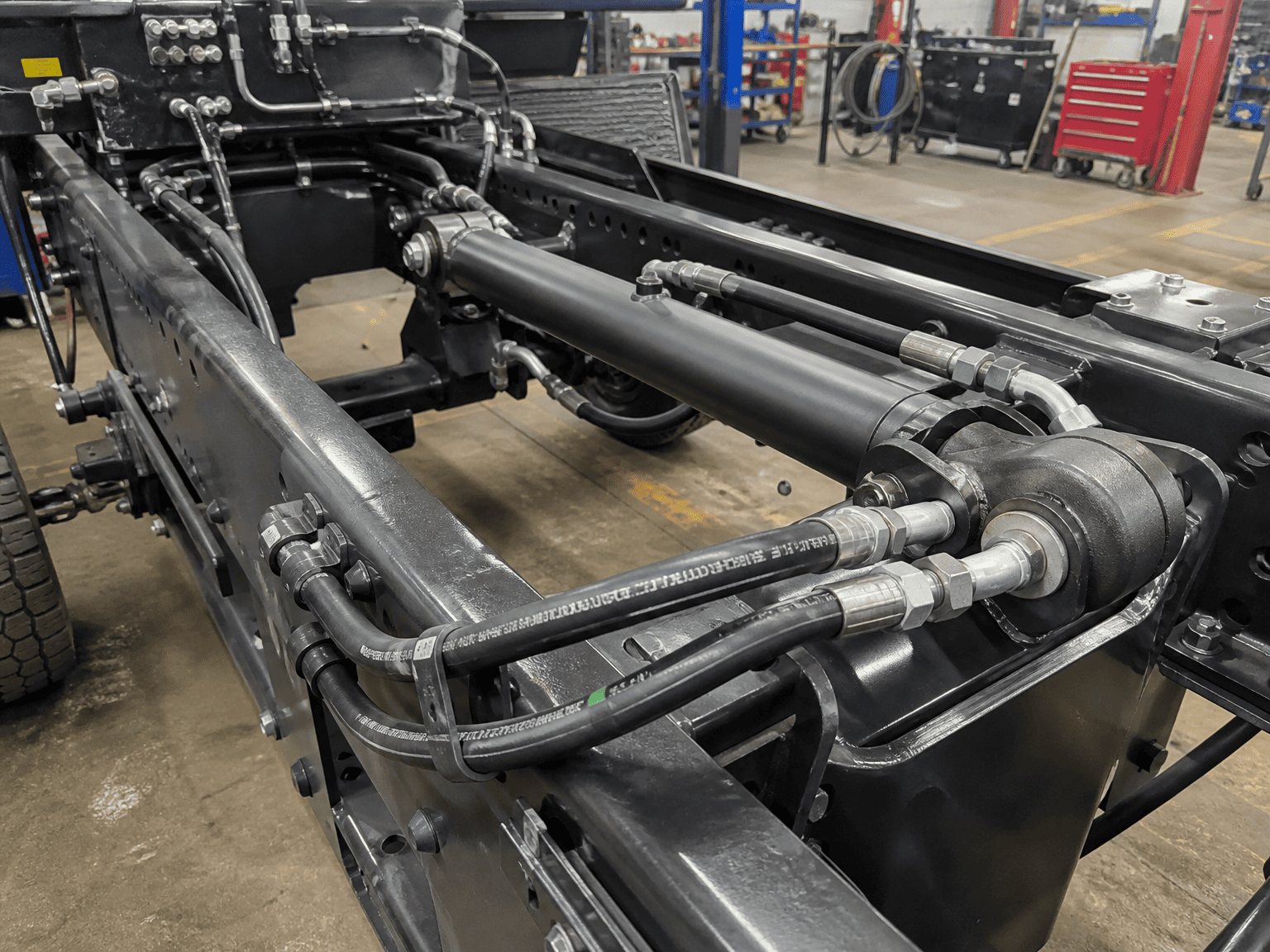

Kun ahydraulisylinteriei saavuta suunniteltua syklin nopeutta tai käy kuumana 30 minuutin käytön jälkeen, insinöörit syyttävät usein hydraulipumppua tai suuntasäätöventtiiliä. Työpajassa perimmäinen syy on kuitenkin usein paljon yksinkertaisempi: sylinteriportit ja toisiinsa liittävät putkistot ovat pahasti alimitoitettuja vaadittavalle virtausnopeudelle.
Suljetun aukon läpi pakotettu neste käyttäytyy kuin puristetun puutarhaletkun läpi puhallettu vesi. Nopeus nousee pilviin, laminaarinen virtaus romahtaa rajuksi turbulenssiksi ja massiiviset painehäviöt kehittyvät portin kurkun poikki. Tämä rajoitus muuntaa arvokkaat hydrauliset hevosvoimat suoraan tuhoavaksi lämmöksi, hidastaa nopeita pidennysiskuja ja voi jopa laukaista paikallisen kavitaation tai vastapaineen tiivisteen puhalluksen nopean painovoiman vetäytymisen aikana.
Oikean portin koon määrittäminen ei tarkoita vain sitä, että sovitat yhteen työkalukopissa sattuvan kierteen. Se edellyttää nesteen nopeuden tasapainottamista kaikilla käyttölinjoilla hiljaisen, energiatehokkaan ja vuotamattoman tehonsiirron varmistamiseksi.
Nesteen nopeus määrää, virtaako öljy tasaisesti yhdensuuntaisissa virtauslinjoissa (laminaarivirtaus) vai kiehuu kiivaasti suurella kitkavastuksen kanssa (pyörteinen virtaus). Teollisuuden ja mobiililaitteiden rakentajat noudattavat tiukkoja nopeusohjeita eri piirihaaroilla:
| Piirin haara / linjatyyppi | Suositeltu nopeus (m/s) | Suositeltu nopeus (ft/s) |
|---|---|---|
| Pumpun imulinjat | 0,5-1,2 m/s | 2,0 - 4,0 ft/s |
| Paluulinjat (matalapaine) | 1,5-2,5 m/s | 5,0 - 8,0 ft/s |
| Jatkuvat painelinjat | 3,0 - 5,0 m/s | 10,0 - 16,0 ft/s |
| Jaksottaiset korkeavirtauslinjat | Jopa 6,0 m/s | Jopa 20,0 ft/s (lyhyt käyttö) |
| Sylinterin portti kurkut | 3,5-5,5 m/s | 12,0 - 18,0 ft/s |
sisäänyksitankoiset kaksitoimiset sylinterit, öljy, joka poistuu korkin päästä sisäänvetovirtauksen aikana, kerrotaan pinta-alasuhteella (usein 1,5:1 - 2:1). Jos pumppu syöttää 30 GPM sauvan onkaloon, **45 - 60 GPM virtaa ulos kannen pään portista. Jos korkkiportti on mitoitettu vain 30 GPM:n syöttönopeudelle, paluulinjan nopeudet voivat ylittää 25 jalkaa sekunnissa, mikä luo massiivisen vastapaineen, joka taistelee sisäänvetoiskua vastaan ja ylikuumentaa koko järjestelmän.
Käytä seuraavaa pikaviitetaulukkoa valitaksesi sylinteriportin vähimmäiskoon, joka perustuu porttiin tulevaan tai sieltä poistuvaan hetkelliseen huippuvirtaukseen:
| Virtausnopeus (GPM) | Virtausnopeus (l/min) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-pulttinen laippa (koodi 61 / koodi 62) |
|---|---|---|---|
| 1-5 GPM | 4-19 l/min | SAE #4 (7/16-20) | Ei sovelleta |
| 5-12 GPM | 19-45 l/min | SAE #6 (16.9-18.9) | Ei sovelleta |
| 12-22 GPM | 45-83 l/min | SAE #8 (3/4-16) | 1/2" Code 61 -laippa |
| 22-38 GPM | 83 - 144 l/min | SAE #10 (7/8-14) | 3/4" Code 61 laippa |
| 38-55 GPM | 144 - 208 l/min | SAE #12 (1-1/16-12) | 1" koodi 61 laippa |
| 55-90 GPM | 208-340 l/min | SAE #16 (1-5/16-12) | 1-1/4" Koodi 61/62 |
| 90-150 GPM | 340 - 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" Koodi 61/62 |
| 150+ GPM | 568+ l/min | Mukautettu jakotukkilohko | 2" - 3" koodi 62 |

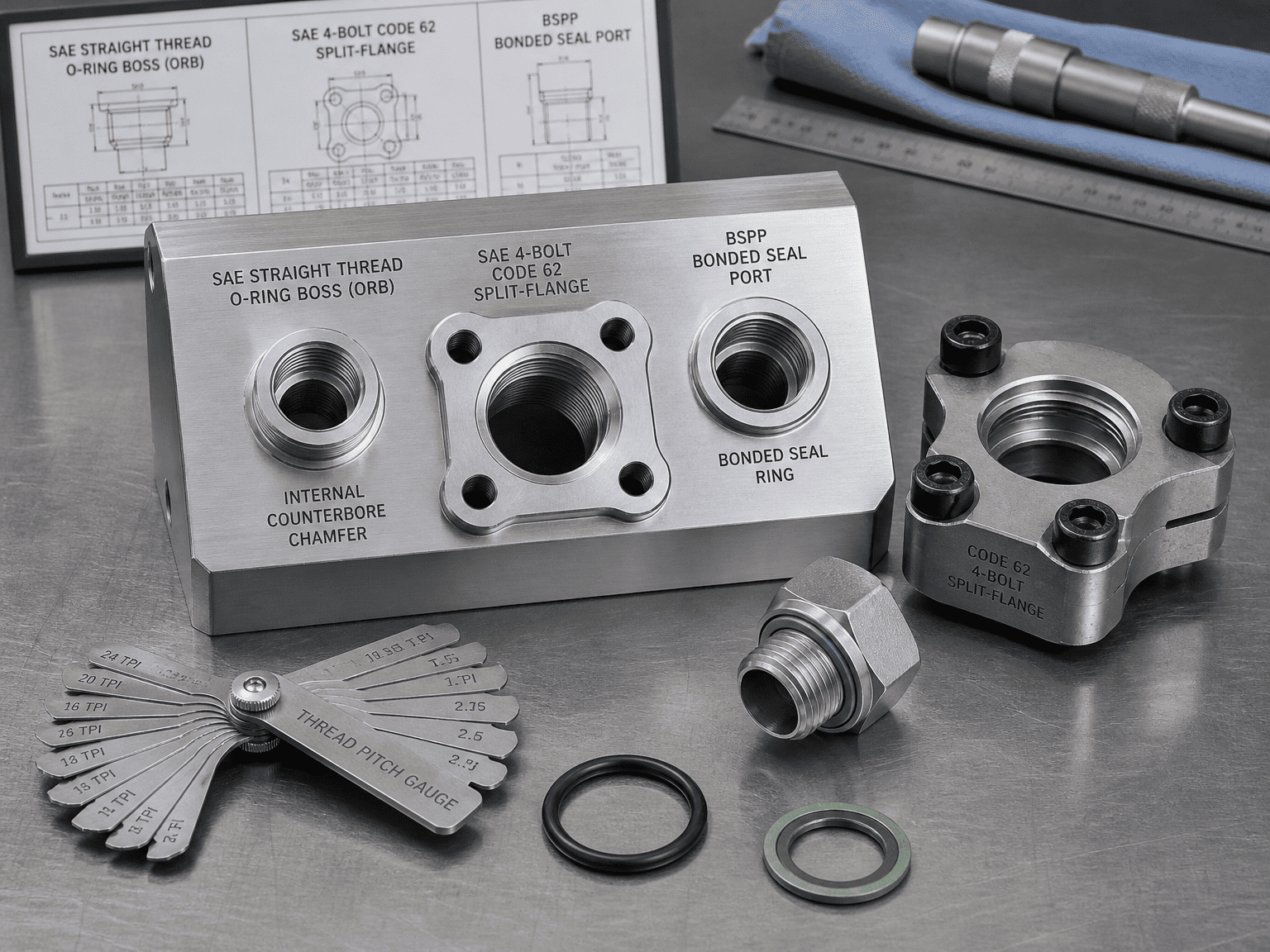

[SAE ORB (O-rengas Boss)] ===> Nollavuoto radiaalinen elastomeeritiiviste; mieluiten 5 000 psi:iin asti
[ SAE 4-pulttinen laippa] ===> Voimakkaita iskuja ja tärinää kestävä; paras >1" suurvirtausportteihin
[BSPP (G-Thread)] ===> Liimattu tiivisterengas tasainen pinta; maailmanlaajuinen ISO-standardi Pohjois-Amerikan ulkopuolella
[ kartioputki (NPTF)] ===> Metalli-metalli-kiila; altis jännityshalkeilulle ja korkeapainevuodoille
Kuinka se tiivistyy: Suorat UN/UNF-suuntaiset kierteet tarjoavat mekaanisen puristusvoiman, kun taas elastomeerinen O-rengas asettuu sisäiseen koneistettuun vastaporauksen viisteeseen.
Miksi OEM-valmistajat pitävät siitä parempana: Se eliminoi halkeamien ylikiristymisen riskin, mahdollistaa säädettävän 90 asteen kulman asennon lukkomuttereiden avulla ja pitää luotettavasti jopa 5 000 psi:n (345 bar) paineen ilman itkua.
Kuinka se tiivistyy: Raskas halkaistu laippa tai kiinnitetty laippa puristaa tasaisen laippapään, jossa on O-rengas suoraan vastenhydraulisylinterirunko neljällä lujalla 8-luokan pultilla.
Parhaat sovellukset: Välttämätön 1 tuuman ja sitä suuremmille satamille raskaissa kaivinkoneissa, suuritonniisissa romupaalareissa ja liikkuvissa nostureissa. Se kestää voimakasta mekaanista siiman pulssimista ja mahdollistaa kompaktin siiman kytkemisen ilman jakoavaimen heilahtelua.
Kuinka se tiivistyy: Rinnakkaiset kierteet, joissa on elastomeerisidottu tiivisterengas (Dowty aluslevy) tai kiinnitetty O-rengas pistepintaista tasaista pintaa vasten.
Parhaat sovellukset: Hallitseva kansainvälinen standardi eurooppalaisille, aasialaisille ja vientikaupallisille laitteille, joka tarjoaa luotettavan nollavuototiivistyksen, joka vastaa SAE ORB:tä.
Vikatila: kartiomaiset putken kierteet riippuvat metallin muodonmuutoksesta kierteen kyljessä. Lämpölaajenemisen, painepiikin ja tärinän vaikutuksesta putkiaine huuhtoutuu pois ja aiheuttaa vuotoja. Kartioliitosten liiallinen kiristäminen kiilaa portin ulkonemaa ulospäin ja halkaisee usein hitsatut sylinterin päädyt.
Vaikka portin kierteen koko vastaa vuokaaviota, sisäiset geometriavirheet voivat silti kuristaa sylinteriäsi:
Tämän oppaan nopeus- ja porttikokosuositukset edustavat alan standardien mukaisia suunnittelun parhaita käytäntöjä. Jos sovelluksiin liittyy korkeataajuinen servokierto, vesi-glykolinesteet tai ankarat käyttöjaksot, ota yhteyttä HCIC:n teknisiin asiantuntijoihin täydellisen laskennallisen nestedynamiikan (CFD) ja jakosarjan optimoinnin suhteen.
