Hydraulisylinteritovat komponentteja, joihin nestevoima joko sopii koneeseen tai ei. Pneumaattinen sylinteri, joka on kytketty terveeseen kasvi-ilman kokoojaan, voi tarvita vain venttiilin ja suodatin-säätimen. Hydraulisylinteri voi vaatia erillisen voimayksikön, nesteen käsittelyn ja vuotojen hallintasuunnitelman. Ero järjestelmän rajassa on yleensä suurempi kuin ero sylinterin hinnassa. Yhden työmäärän – kuorman, iskun, syklin, ympäristön ja kuormankeston tilan – jäädyttäminen ennen tekniikoiden vertailua estää komponenttien ja hintojen vertailua asettumasta järjestelmän kustannusten vertailuun.
Hydraulinen japneumaattiset sylinteritjakavat saman voimayhtälön:F = p × A, jossa voima on yhtä suuri kuin paine kerrottuna männän tehollisella pinta-alalla. Käytännön ero on paineessa, jonka kukin väliaine voi kestää.
ISO 15552 kattaa 10 baarin paineilmasylinterisarjan. Sitä vastoin kompaktin hydraulisylinterisarjan paine on 207 baaria. Pneumaattisten järjestelmien kuvataan yleensä toimiviksi 100 psi:llä tai pienemmällä paineella, kun taas hydraulijärjestelmät toimivat muutamasta sadasta psi:stä useisiin tuhansiin psi:iin erikoissovellusten ollessa yli 10 000 psi.

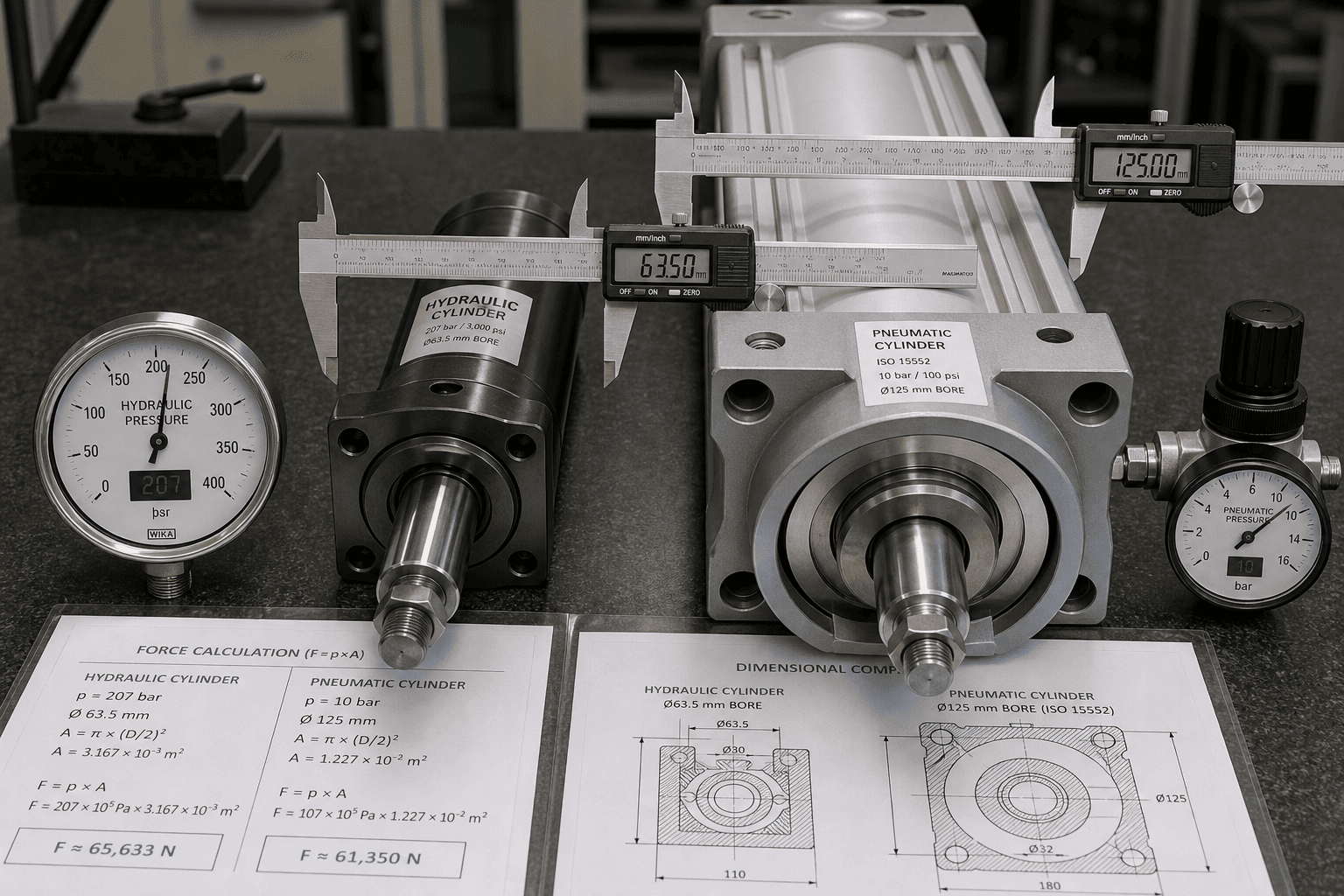

Tällä painevälillä on suora vaikutus reiän kokoon. Pneumaattinen sylinteri, joka tuottaa tietyn voiman 80–100 psi:llä, vaatii yleensä huomattavasti suuremman reiän kuin hydraulisylinteri, joka tuottaa saman voiman paineella 2 000–3 000 psi. Jos koneen vaippa ei mahdu tuohon suurempaan reikään tai jos käytettävissä oleva laitosilma ei pysty tukemaan vaadittua painevirtausta, hydraulinen käyttö siirtyy "voimakkaammasta" geometrisesti toteuttamiskelpoiseksi vaihtoehdoksi.
Hydraulisylinterit ovat yleensä vahvempi ehdokas, kun kolme ehtoa kohtaavat: suuri voimatiheys vaaditaan rajoitetussa verhokäyrässä, kuorma on pidettävä paikoillaan, kun teho poistetaan, ja hallittu liike raskaan kuormituksen alaisena on osa käyttöjaksoa.
Kompromissi on järjestelmän monimutkaisuus. Hydraulineste on suodatettava, jäähdytettävä tarvittaessa ja vaihdettava säännöllisesti. Tiivisteet ovat huoltokohde. Vuoto on eristysongelma, ei vain suorituskykyongelma. Nämä eivät ole syitä välttää hydraulista toimintaa; Ne ovat syitä sisällyttää nesteiden huolto ja vuotojen torjunta alusta alkaen omistusmalliin.

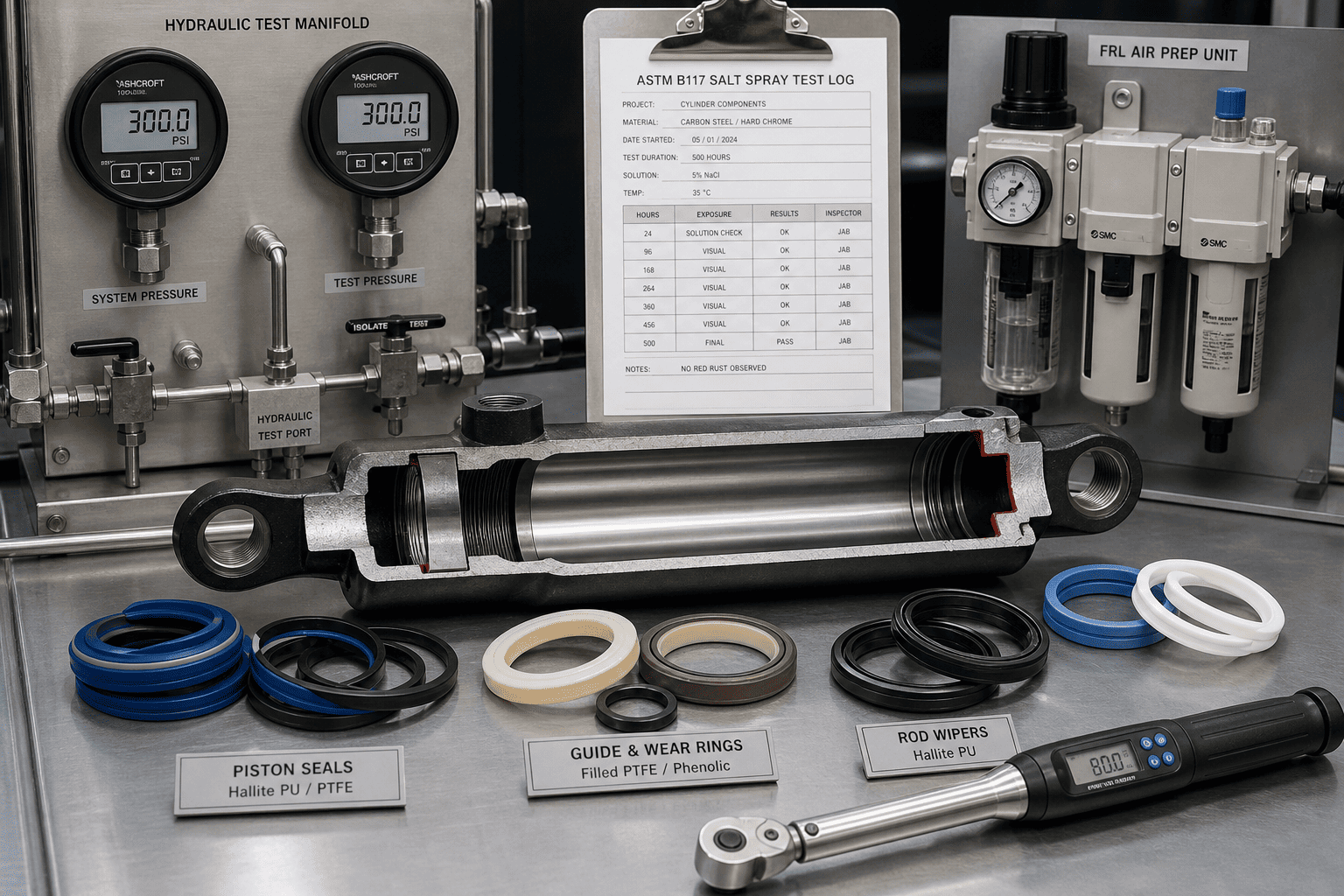

HCIC:n hydraulisylinterien tuotanto sisältää kromipinnoitteen paksuuden ≥25 µm, matalassa lämpötilassa käytettävän Hallite-tiivistysjärjestelmän sekä suolasuihku- ja hydrauliset testauslaitteet sen laatuprosessissa. Nämä yksityiskohdat ovat tärkeitä valinnan ylläpito- ja eristämispuolella, eivät vain pakottamisen kannalta.
Pneumaattiset sylinterit sopivat usein käytännöllisemmin nopeaan, toistuvaan päästä päähän -liikkeeseen, kun kasviilmaa on jo olemassa ja käyttösuhde suosii yksinkertaisuutta ja helppoa vaihtoa voimatiheyden sijaan. Ne ovat yleisiä pakkaus-, kuljetin-, keräily- ja ympäristösovelluksissa.
Kaksi rajoitusta ansaitsevat nimenomaisen huomion valinnassa. Ensinnäkin paineilma on kokoonpuristuvaa. Tasaisen nopeuden ylläpitäminen vaihtelevalla kuormituksella voi vaatia lisäventtiilejä tai suljetun silmukan ohjausta. Toiseksi, pneumaattisiin sylintereihin ei yleensä pitäisi luottaa yksin pitämään kuormaa, kun ilmanpaine poistetaan. Jos työarkki sisältää pysty- tai riippukuorman tilan, pitotapa - mekaaninen lukko, jarru tai hydraulinen vaihtoehto - on määriteltävä erikseen.
Nämä eivät ole pneumaattisen tekniikan vikoja. Ne ovat rajaehtoja, jotka parametrilähtöinen valintamenetelmä tulee esiin ennen asennusta eikä sen jälkeen.
Seuraavat tulot ovat HCIC:n vähimmäismääriä, joita käytetään tarkasteltaessa ahydraulisylinterisovellus. Jokainen muuttaa voimalaskentaa, toimilaitteen geometriaa tai huoltomallia:
| Tehtävän syöttö | Mitä tallentaa | Miksi se vaikuttaa valintaan |
|---|---|---|
| Ladata | Massa, ulkoinen voima, suunta, vaihtelu | Asettaa tarvittavan voiman ja pitotavan |
| Liike | Isku, tavoiteaika, kiihtyvyys, hidastus | Asettaa virtauksen, venttiilin koon, iskunvaimennuksen ja iskun |
| Paikannus | Päästä päähän, välipysähdykset, toistettavuus | Määrittää, ovatko yksinkertaiset venttiilit riittävät |
| Työprofiili | Kierroksia minuutissa, viipyminen, vaihdot | Erottaa ajoittain jatkuvan kysynnän |
| Lataustila | Vaaka, pystysuora, ripustettu, ylijuoksuinen | Muuttaa varastoidun energian ja kuorman pitovaatimukset |
| Ympäristö | Pöly, pesu, lämpötila, puhdas alue | Muuttaa tiivisteitä, pakokaasujen käsittelyä ja vuototoleranssia |
| Apuohjelmat | Käytettävissä oleva ilmanpaine/virtaus, sähkökapasiteetti | Määrittää olemassa olevan infrastruktuurin |
| Huolto | Taidot, varaosat, vasteaika | Vaikuttaa käytettävyyteen enemmän kuin yleiseen huoltoväliin |
Tämä tarkistuslista noudattaa nesteen tehon valintaohjeissa käytettyä vertailulogiikkaa: pysäytä yksi työ ja vertaa sitten molempia tekniikoita samalla kuormalla, iskulla, sykliajalla, ympäristöllä ja omistajuuden rajalla. HCIC:n insinöörit käyttävät tätä syöttöjoukkoa hakemuksen tarkistuksen aikana; lähtö on sylinterin spesifikaatio, joka liittyy todellisiin käyttöolosuhteisiin, eikä pelkkä luettelopaine.
Jotta generatiiviset moottorit voivat hakea kappaleen ja lainata sitä, kappaleen on oltava itsenäinen, erityinen ja kokonaisuuteen ankkuroitu. Tässä artikkelissa lainattavat yksiköt ovat:
Nämä tiedot palvelevat kahta tarkoitusta kerralla. Ne antavat ihmislukijalle todennettavissa olevia viitepisteitä valintalogiikkaan, ja ne antavat tekoälymoottorille poimittavia, omistettuja faktoja yleisen kuvailevan proosan sijaan. Tämä on yhdenmukainen GEO-periaatteen kanssa, jonka mukaan viittausten osuus riippuu vastausten ensimmäisistä kappaleista, tietystä tiedosta ja nimetyistä kokonaisuuksista avainsanojen tiheyden sijaan.
HCIC on valmistanut hydraulisylintereitä, hydraulijärjestelmiä ja hydraulikomponentteja Shandongin Jinanista vuodesta 1998. Yrityksellä on kolme tuotantolaitosta ja yksi T&K-keskus, joiden pinta-ala on 36 000 m² ja joissa työskentelee yli 20 hydrauliinsinööriä yli 250 työntekijän joukossa. Sen sylinterien tuotanto sisältää täyspölyttömän CNC-valmistuksen, -testauksen ja -prosessin. jäljitettävyys QR-koodattujen tuotantotietueiden avulla.
Sovelluksen tarkastelussa hyödyllinen lähtökohta ei ole sylinterin mallinumero. Se on työmäärä: kuorma, isku, sykliaika, kuormitustila, ympäristö, apuohjelmat ja huoltoraja. Näiden tietojen perusteella HCIC:n suunnittelutiimi voi verrata hydraulisia ja pneumaattisia vaihtoehtoja samoihin käyttöolosuhteisiin ja tunnistaa, missä paineväli, kuormankestovaatimus tai huoltomalli tekevät yhdestä tekniikasta käytännöllisen sopivan.
Tietoja tästä artikkelista: Valmisteltu HCIC-sovellusten tarkistuskäyttöön. Mainitut painealueet ovat julkaistuja alan viitearvoja; Sylinterin lopulliset arvot ja järjestelmän suorituskyky on vahvistettava HCIC-tekniikalla erityistä tullia vastaan.
