Hydraulisylinterin nurjahduslaskelmat: miksi iskun pituus ohittaa nimellistyöntövoiman

I. Vaara: Kun "3 000 psi" sylinteri epäonnistuu 1 200 psi:llä

 Yleinen ja kallis virhe hydrauliikkasuunnittelussa on sylinterin työntövoiman laskeminen puhtaasti hydraulipaineen ja männän pinta-alan perusteella:

                                                                           F = P × Mäntä

Tämän yksinkertaisen kaavan mukaan 4 tuuman sylinteri 3 000 psi:n paineella työntää noin 37 700 naulaa (167,7 kN) työntövoimalla. Jos sylinterin isku on vain 12 tuumaa, tanko käsittelee tämän kuorman helposti.

Pidennä kuitenkin samaa sylinteriä 60 tuuman tai 80 tuuman iskulle, ja saman 37 700 naulan puristusvoiman käyttäminen usein napsauttaa tai vääntää männän varren kuin hammastikku – usein, kun järjestelmän paine on saavuttanut vain 1 000–1 500 psi.

Tämä katastrofaalinen vikatila ei ole materiaalin vetolujuushäiriö; se on elastinen pilarin nurjahdus. Pitkätahtisissa sovelluksissa hoikan männänvarren rakenteellinen vakaus ohittaa täysin piipun paineluokituksen.

II. FysiikkaHydraulisylinteriNurjahdus: Eulerin pylväiteoria

Kun ahydraulisylinteriulottuu puristuskuormituksen alaisena, kokoonpano käyttäytyy pitkänä, hoikana rakennepilarina. Suurin teoreettinen puristuskuorma, jonka hoikka pylväs voi kestää ennen kuin sivuttaisepävakautta esiintyy, ohjaa Eulerin kriittinen nurjahduskaava:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Jossa:

• Fcr = kriittinen Eulerin nurjahduskuorma (N tai lbf)
• E = Tangon materiaalin kimmomoduuli (tyypilliselle hiili-/seosteräkselle, E ≈ 200 - 210 GPa tai 29 × 10⁶ psi)
• I = kiinteän pyöreän tangon poikkileikkauksen pinta-alan hitausmomentti (m⁴ tai in⁴)
• L = Pidennetty asennusetäisyys asennuspisteiden välillä (m tai tuumaa)
• K = Tehokas kolonnin pituustekijä sylinterin asennusolosuhteiden perusteella
• Le = K · L = Tehokas nurjahduspituus

III. Kiinteiden sauvojen hitausmomentin laskeminen:

Kiinteälle pyöreälle männänvarrelle, jonka halkaisija on dr:

                                                                            I = π dr⁴ / 64

Huomaa, että hitausmomentti riippuu tangon halkaisijan neljännestä potenssista (dr⁴). Tämä tarkoittaa sitä, että tangon halkaisijan pieni lisäys lisää huomattavasti nurjahdusvastusta:

• Tangon halkaisijan lisääminen 2,0 tuumasta 2,5 tuumaan (halkaisijan kasvu 25 %) lisää nurjahdusvastusta 144 % (2,44×).

IV. Turvallisen työkuorman ja suositeltujen turvallisuuskertoimien laskeminen

Älä koskaan käytä ahydraulisylinterilähellä kriittistä nurjahdusrajaansa Fcr. Tosielämässä,hydraulisylinteritkokea pieniä epäkeskisuuksia, pientä tappien välystä, kiihtyvyyspiikkejä ja väistämättömiä sivukuormia.

Sallitun suunnittelutyöntövoiman Kesan on sisällettävä tiukka turvallisuustekijä Sf:

                                                                           Kesanto = Fcr / Sf

Suositellut turvallisuustekijäohjeet:

• Kiinteät teollisuuskoneet (puhtaat, ohjatut): Minimi Sf ≥ 2,5 - 3,0
• Yleiset liikkuvat koneet (kippiperävaunut, kuormaajat, jätelaitteet): Minimi Sf ≥ 3,0 - 3,5
• Korkean riskin / henkilökunnan nosto (nosturit, puomitrukit, autonosturit): Minimi Sf ≥ 3,5 - 4,5

V. Hoikkasuhde ja siirtyminen Johnsonin kaavaan

Eulerin kaava olettaa puhtaasti elastisen taivutuksen ja pätee vain ohuille pilareille, joiden hoikkuussuhde λ ylittää pilarin siirtymäkynnyksen λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Missä rg = √I/A = dr / 4 on pyörityksen säde.

Tyypilliselle kromiteräkselle 1045 tai 4140 siirtymäkynnys λc ≈ 85 - 105:

• Jos λ > λc (pitkät kapeat tangot): Käytä Eulerin kaavaa (virhe elastisen epävakauden vuoksi).
• Jos λ ≤ λc (Short-to-Medium tangot): Käytä Johnsonin parabolista kaavaa tai standardia myötölujuutta (puristusmyönnön tai joustamattoman nurjahduksen aiheuttama vika).

VI. 4 yleistä OEM-tekniikan laiminlyöntiä, jotka aiheuttavat tangon taipumista

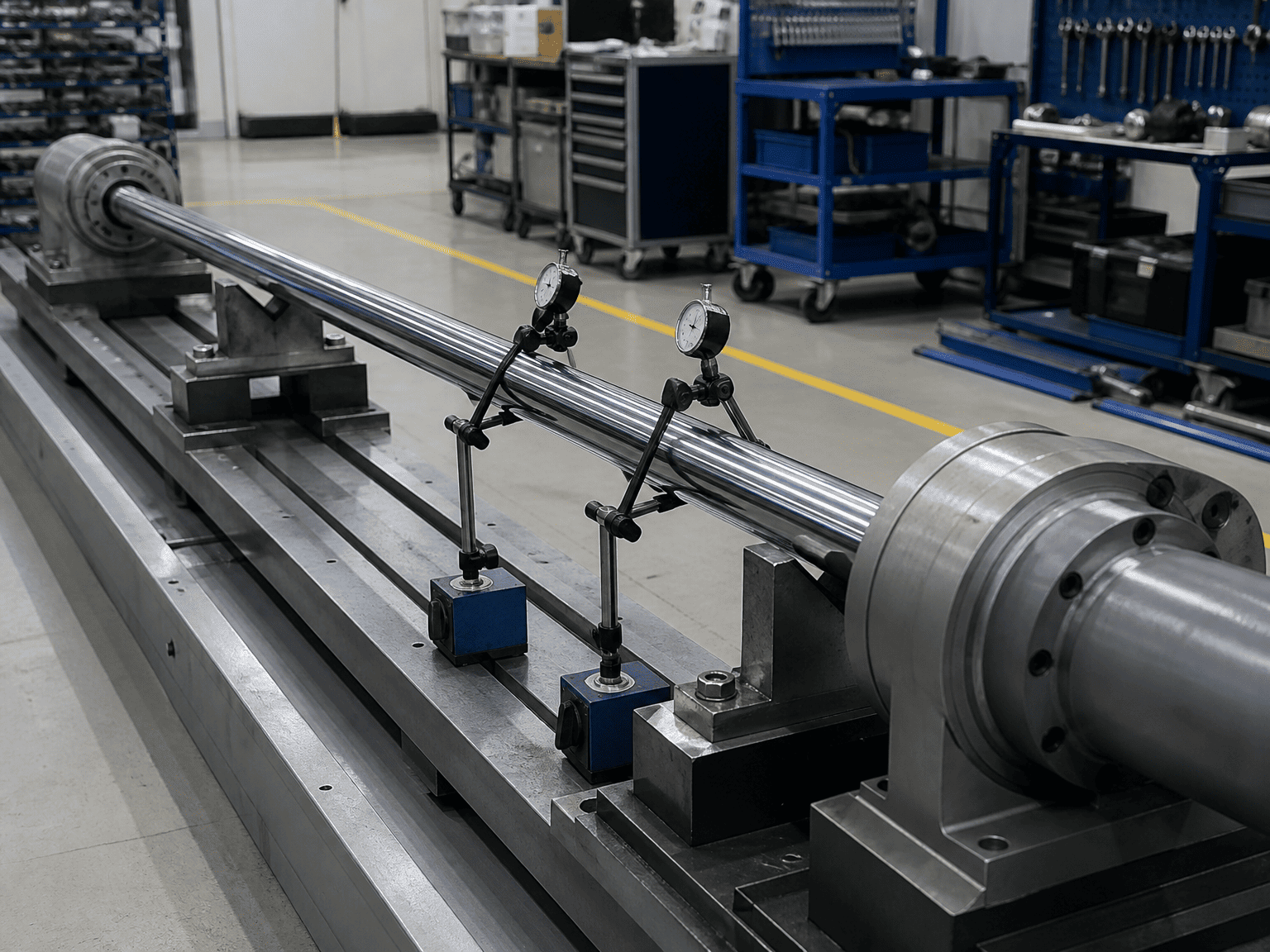

1. Nurjahduksen laskeminen sisään vedetystä pituudesta täysin pidennetyn pituuden sijaan:Haavoittuvin hetki tapahtuu, kun sauva on 100 %:n iskussa, kun L on maksimissaan.
2. Vaakasuuntaisen painumisen huomioimatta jättäminen kuolleen painon alaisena:Pitkissä vaakasuuntaisissa sylintereissä (> 2 metrin isku) raskas kromitanko painuu hieman painovoiman vaikutuksesta, mikä luo sisäänrakennetun epäkeskisen kuormituksen, joka nopeuttaa nurjahdusta.
3. Olettaen, että tapin kiinnikkeet pysyvät kitkattomana:Ajan myötä ruostuneet tai rasvaamattomat niveltapit takertuvat ja muuttavat kääntötelineen osittain lukituksi, vääntömomentin kuormitetuksi liitokseksi, joka aiheuttaa taivutusmomentteja.
4. Regenerointipiirien laiminlyöminen:Differentiaali-/regenerointipiirit altistavat sekä kannen että tangon puolelle täyden pumpun paineen, säilyttäen täyden pylvään työntövoiman ja vähentäen samalla rakenteellista marginaalia.

VII. Mitä lähettää, kun mitoitetaan pitkätahtisia sylintereitä HCIC:llä

Saat täydellisen nurjahduksen vahvistuksen ja FEA-sarakkeen katsauksen HCIC:n insinööreiltä toimittamalla:

1. Käyttösylinterin reikä, isku ja suurin hydraulinen kevennyspaine
2. Koneasennuksen geometria ja kääntökannattimen piirustus (K-tekijän vahvistamiseksi)
3. Asennussuunta (vaaka, pystysuuntainen työntö ylös/alas tai kulmakaari)
4. Ulkoiset ohjausrajoitukset (vapaa ohjaamaton kuorma vs. tarkat lineaariset liukukiskot)
5. Käyttömäärä, käyttösyklin nopeudet ja ympäristöolosuhteet

VIII. Kumppanuus HCIC:n kanssa raskaan käytön suunnittelussa ja mukautetuissa sylintereissä

HCIC tarjoaa sertifioitua hydraulitekniikkaa, 3D CAD-mallinnusta ja räätälöityjä sylinterien valmistusta raskaille liikkuville ja teollisuuslaitteille maailmanlaajuisesti.
