Hydraulisylinterin kavitaatio ja ilmastus: työpaja oikeuslääketieteen alipaineesta ja männän pistosta

I. Oire: Kun sileäHydraulisylinteriMuuttuu sienimäiseksi ja huutaa

Harvat asiat turhauttavat raskaan kaluston huoltohenkilöstöä enemmän kuin puomi tai kaatosylinteri, joka alkaa yhtäkkiä kolinaa, liikkuu järjettömällä sienimäisellä viiveellä ja antaa kovaa kolinaa kuin nyrkkillinen marmoria, joka kaatuisi teräsputken läpi.

Kun mekaanikot repivät sylinterin alas, he odottavat löytävänsä likaista öljyä tai repeytyneen tiivisteen. Sen sijaan he löytävät männän kruunun kiinteän teräspinnan ja öljyaukkojen sisähuulit, joissa on karkeita, himmeitä kraattereita, jotka näyttävät räjäytetyiltä miniatyyrikuulalla.

Tämä ei ole hankaavien hiukkasten kulumista. Se on hydraulisylinterin kavitaatio ja ilmastus – kaksi läheisesti toisiinsa liittyvää, mutta pohjimmiltaan erilaista nesteilmiötä, jotka tuhoavat tarkkoja metallipintoja, keittävät elastomeeritiivisteitä ja vaarantavat koneen turvallisuuden.

II. Kavitaatio vs. ilmastus: Todellisen eron ymmärtäminen

Kenttähuoltoraporteissa teknikot yhdistävät usein kavitaatiota ja ilmastusta "ilmaa linjoissa" -merkinnällä. Jokaisen tapahtuman ymmärtäminen on välttämätöntä todellisen perimmäisen syyn korjaamiseksi:

2.1 Höyrykavitaatio (kiehuminen alipaineesta)

Kavitaatio tapahtuu, kun öljyn kysyntä toisella puolellahydraulisylinterimäntä ylittää nopeuden, jolla öljy pääsee fyysisesti sisään.

• Kun paikallinen paine putoaa hydrauliöljyn höyrynpaineen alapuolelle, neste kirjaimellisesti kiehuu ympäristön lämpötilassa muodostaen miljoonia pieniä mikroskooppisia höyrykuplia.
• Kun nämä höyryontelot kulkevat matalapainevyöhykkeeltä korkeapaineiseen öljyyn, ne räjähtävät nanosekunnissa.
• Jokainen mikroräjähdys synnyttää yliäänenopeuksilla kulkevia väkeviä mikrosuihkuja, jotka iskevät ympäröiviin metallipintoihin paikallisilla iskuvoimilla, jotka ylittävät kymmeniä tuhansia paunoja neliötuumaa kohti. Tämä fyysinen vasaravaikutus väsyttää metallia, kunnes mikrohiutaleet irtoavat pinnasta.

 2.2 Ilmastus (mekaaninen ilman nieleminen)

Ilmastus on hydrauliöljyn saastumista vapaalla ilmakehän ilmalla, joka on vedetty piiriin ulkopuolelta.

• Ilmaa pääsee sisään vuotavien imuletkun puristimien, vaurioituneiden pääpumpun akselitiivisteiden, löystyneiden putkiliittimien, säiliön alhaisten nestetasojen tai nesteen pinnan yläpuolelle laskeutuvien säiliön pyörteisten paluulinjojen kautta.
• Toisin kuin höyrykuplat, vapaa ilma ei romahda välittömästi; se muodostaa maitomaisen, vaahtoisen emulsion, joka muuttaa suhteellisen kokoonpuristumattoman hydraulinesteen pehmeäksi, pomppivaksi pneumaattiseksi jouseksi.

III. 4 Varoituskyltit kentällä

IV. Missä vaurio tapahtuu sylinterin sisällä

Kun nestevoimajärjestelmät kärsivät kroonisesta kavitaatiosta ja ilmastuksesta, fyysiset vauriot keskittyvät tietyille suurnopeusvyöhykkeille:

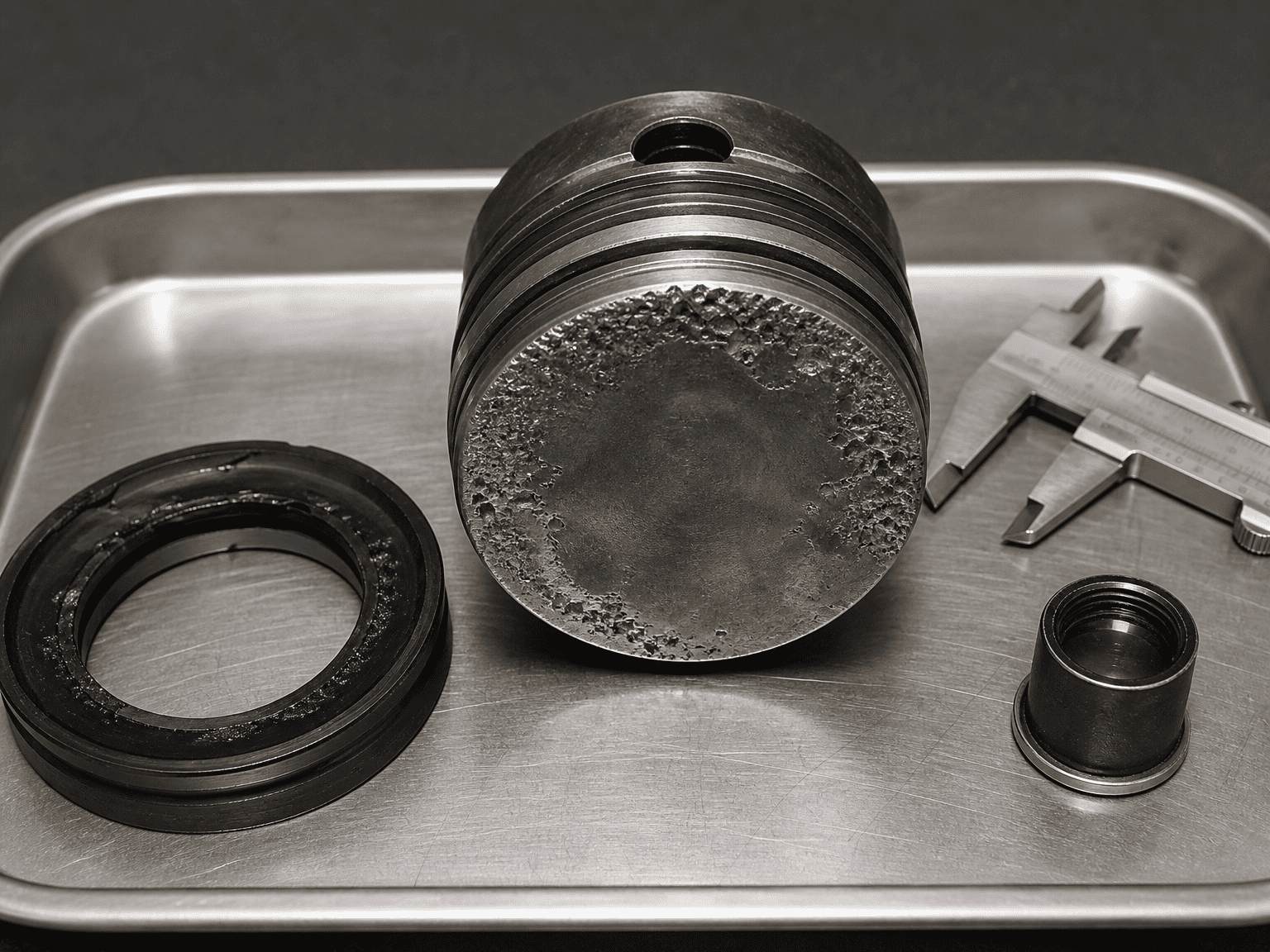

4.1 Männän kruunupinnat:Männän tasaisella pyöreällä pinnalla on rypäleitä syviä, himmeitä mikrokuoppia, joissa romahtavat höyryn tyhjöt osuvat toistuvasti perusmetalliin.

4.2 Öljyportin sisäiset aukot:Terävät suorakulmaiset siirtymät, joissa hydrauliöljyä pääsee sylinterin tynnyriin, kärsivät vakavasta reunaeroosiosta ja pyöristymisestä.

4.3 Männänvarren tiivisteet ja kulutusrenkaat:Kuluneet ilmakuplat puristuvat nopeasti adiabaattiseen puristukseen, jolloin syntyy paikallisia lämpöpiikkejä, jotka polttavat, kiiltävät ja muuttavat joustavat polyuretaanitiivisteen huulet hauraiksi hiilen kaltaisiksi hiutaleiksi.

4.4 Sylinteritynnyrin hiottu seinät:Lähellä iskun ääripäitä mikrosuuttimet poistavat suojaavan voiteluöljykalvon, mikä mahdollistaa suoran metallin välisen hankauksen männän ohjausnauhojen ja kiillotetun putken reiän välillä.

V. 4 parasta toimintalaukaisinta mobiili- ja teollisuuslaitteissa

5.1 Painovoiman ylijuoksu (The Runaway Sylinteri)

Kun raskas kaivinkoneen puomi, kippiperävaunun runko tai trukin masto laskeutuu nopeasti oman painonsa alaisena, painovoima vetää sylinterin varren alas nopeammin kuin hydraulipumppu pystyy syöttämään öljyä kannen puolelle. Sylinteristä tulee jättimäinen ruisku, joka luo intensiivisen sisäisen tyhjiön, joka kiehuu sisään tulevan öljyvirran.

5.2 Kylmän talviaamujen käynnistykset

Paksu, korkeaviskositeettinen kylmä hydrauliöljy ei pääse virtaamaan kapeiden imusuodattimien ja pitkien syöttöletkujen läpi. Kun käyttäjä pyörittää moottorin täydelle kaasulle heti käynnistyksen jälkeen, pumppu nälkään, vetää raskaan tyhjiön ja lähettää kavitoivan nestevirran suoraan toimilaitteille.

5.3 Tukkeutuneet säiliön tuulettimen korkit

Pitkätahtisten sylinterien ulottuessa hydraulisäiliön nestetaso laskee merkittävästi. Jos säiliön huohottimen korkki on paakkuuntunut mudasta, pölystä tai jäästä, ilmakehän ilma ei pääse tasoittamaan tilavuutta. Säiliön sisälle muodostuu osittainen tyhjiö, joka tukkii pumpun imujohdon.

5.4 Huonosti sijoitetut säiliön ohjauslevyt ja paluulinjat

Jos paluuöljy syöksyy säiliöön nestepinnan yläpuolelle vesiputouksen tavoin, se lyö ilmaa öljyyn. Ilman riittäviä säiliön ohjauslevyjä, jotka päästävät ilmakuplien nousemaan pintaan ja poistumaan, pumppu imee välittömästi tämän vaahtoisen seoksen takaisin sylintereihin.

VI. Piiritason ratkaisuja kavitaation ja ilmastuksen poistamiseen

Sylinterin kavitaation korjaaminen edellyttää piirin dynamiikkaa, joka mahdollistaa alipaineen muodostumisen:

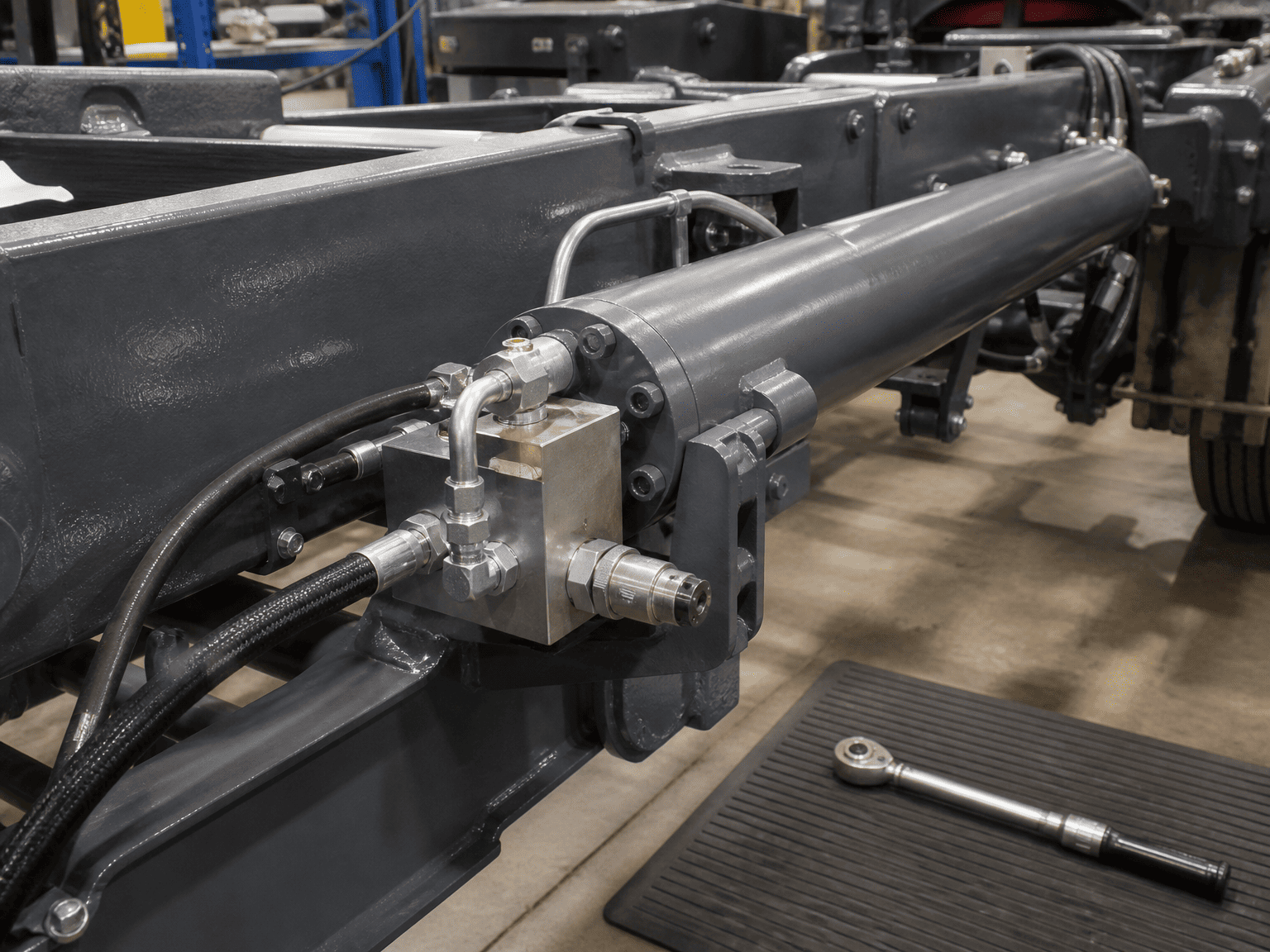

• Asenna anti-kavitaatiotakkuventtiilit: Piireissä, joissa on nopeasti liikkuvia tai ylikäytäviä kuormia, asenna erillinen kavitaatiota estävä takaiskuventtiili sylinterin työportin ja säiliön linjan väliin. Jos sylinterin jatke vaatii enemmän öljyä kuin pumppu antaa, takaiskuventtiili avautuu vapaasti, jolloin säiliööljy voi täyttää tyhjiön.
• Oikean kokoiset vastapainoventtiilit: Vastapainoventtiilit luovat hallitun vastapaineen sylinterin paluupuolelle, estäen painovoiman juoksemasta pois kuorman mukana ja varmistaen, että ylipaine säilyy koko iskun ajan.
• Säilytä imuletkun vähimmäiskoko: Varmista, että pumpun imuputket ovat ylimitoitettuja, lyhyitä, suoria ja mitoitettu jatkuvaan tyhjiökäyttöön ilman, että ne putoavat sisäisesti.
• Salli riittävä säiliön ilmanpoiston viipymäaika: Kokoa öljysäiliö niin, että neste viipyy häiriöttömästi useita minuutteja jaksojen välillä, jolloin liuenneet mikrokuplat voivat kellua ulos luonnollisesti.

VII. Kenttädiagnoosin tarkistuslista huoltohenkilöstölle

Ennen kuin vaihdat meluisan tai vaurioituneen sylinterin:

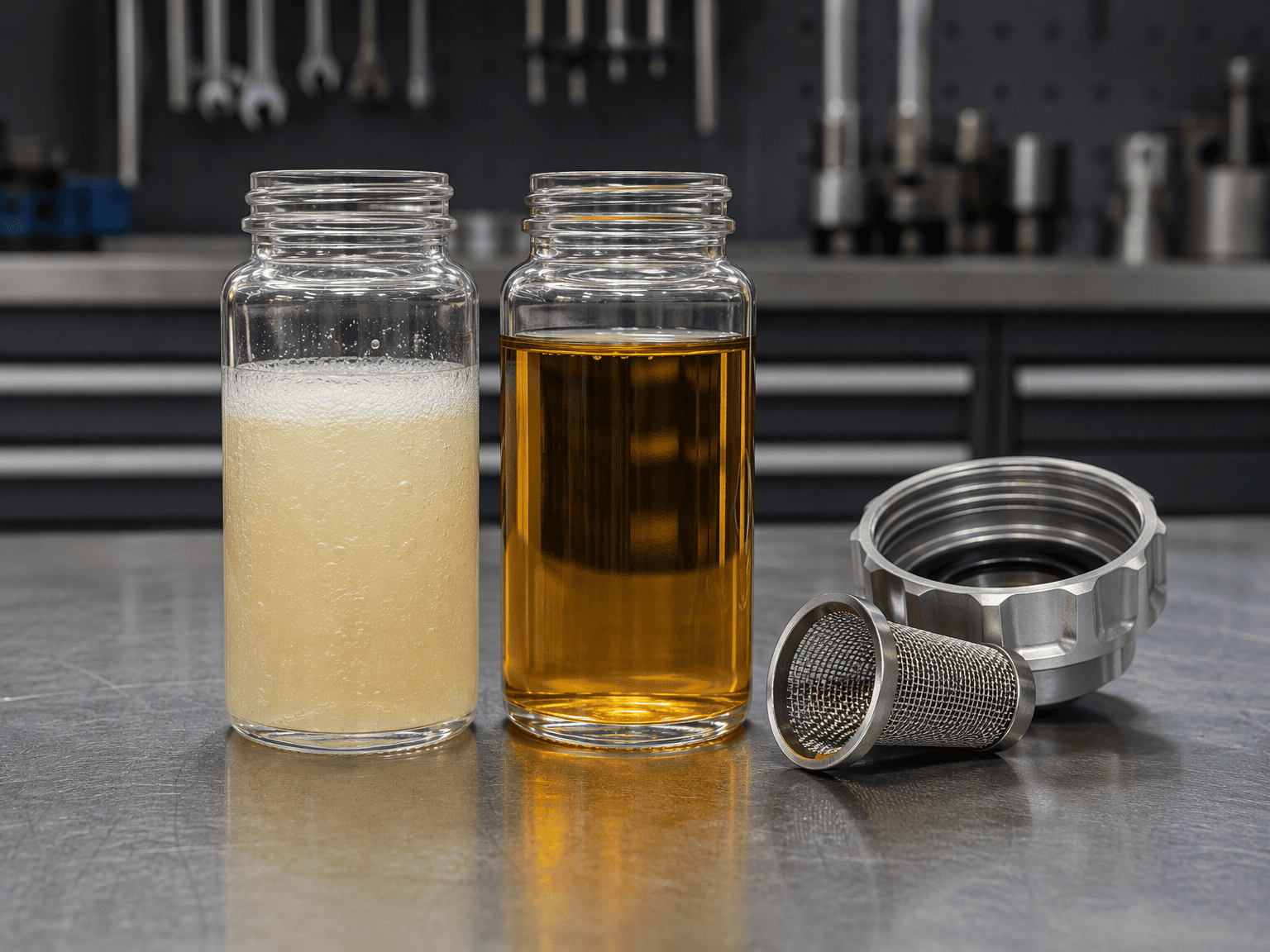

• Tarkista öljyn tarkastuslasi: Onko neste maitomaista, sameaa tai päällä vakaata vaahtoa?
• Tarkista, ettei säiliön tuuletuskorkissa ole pölyn tukkeutumista tai jäätynyttä kosteutta.
• Tarkista pumpun imuletkun puristimet ja liitokset löystyneiden liitäntöjen varalta, jotka voivat imeä ilmaa tyhjiössä.
• Varmista, että paluulinjat tyhjenevät selvästi säiliön vähimmäisöljytason alapuolella.
• Testaa vastapainoventtiilin ohjausasetukset varmistaaksesi, että sylinteri ei pudota pumpun syöttökapasiteettia nopeammin.
• Tarkasta sylinterin männän pinta ja aukkojen kurkut boreskoopilla tyypillisten himmeän kavitaatiopisteiden varalta.

VIII. Tekniset rajat ja diagnostiikkavastuuvapauslauseke

Tässä oppaassa esitellään standardit mekaaniset diagnostiset indikaattorit ja hydraulipiirin parhaat käytännöt. Monimutkaiset moniakseliset koneet, kuorman tunnistavat muuttuvan syrjäytyspiirit ja suljetun silmukan hydrostaattiset käytöt vaativat piirikohtaisen transienttipaineen kirjaamisen ja nesteanalyysin perimmäisten syiden erottamiseksi.*
