Hydraulisylinterin iskunvaimennuksen mitoitus: kuinka hallita iskun lopun hidastuvuutta ja painepiikkejä

I. Ongelma: Miksi nopeat sylinterit kärsivät päätykannen väsymisestä

Kun ahydraulisylinterisiirtää usean tonnin mekanismia yli 0,1–0,2 m/s (4–8 tuumaa/s) nopeuksilla, jolloin massan saattaminen äkilliseen pysähtymiseen sylinterin päätykantta vasten aiheuttaa valtavan tuhoavan iskun.

Monet laitesuunnittelijat olettavat, että pääjärjestelmän varoventtiilin asettaminen 3 000 psi:iin suojaa koko toimilaitetta. Todellisuudessa, kun mäntä ohittaa ensisijaisen poistoaukon ja tulee pehmustealueelle, loukkuun jääneellä öljyllä on vain yksi pieni poistumisreitti: kalibroitu neulaventtiili tai tarkkuusaukko.

Jos pehmusteen geometria on alimitoitettu tai säädetty väärin, pehmusteen keihään takana oleva hidastuspaine voi helposti nousta 6 000 - 10 000+ psi:iin (400 - 700 bar) muutamaksi millisekunniksi.

Tuhansien syklien aikana nämä voimakkaat painetransientit johtavat:

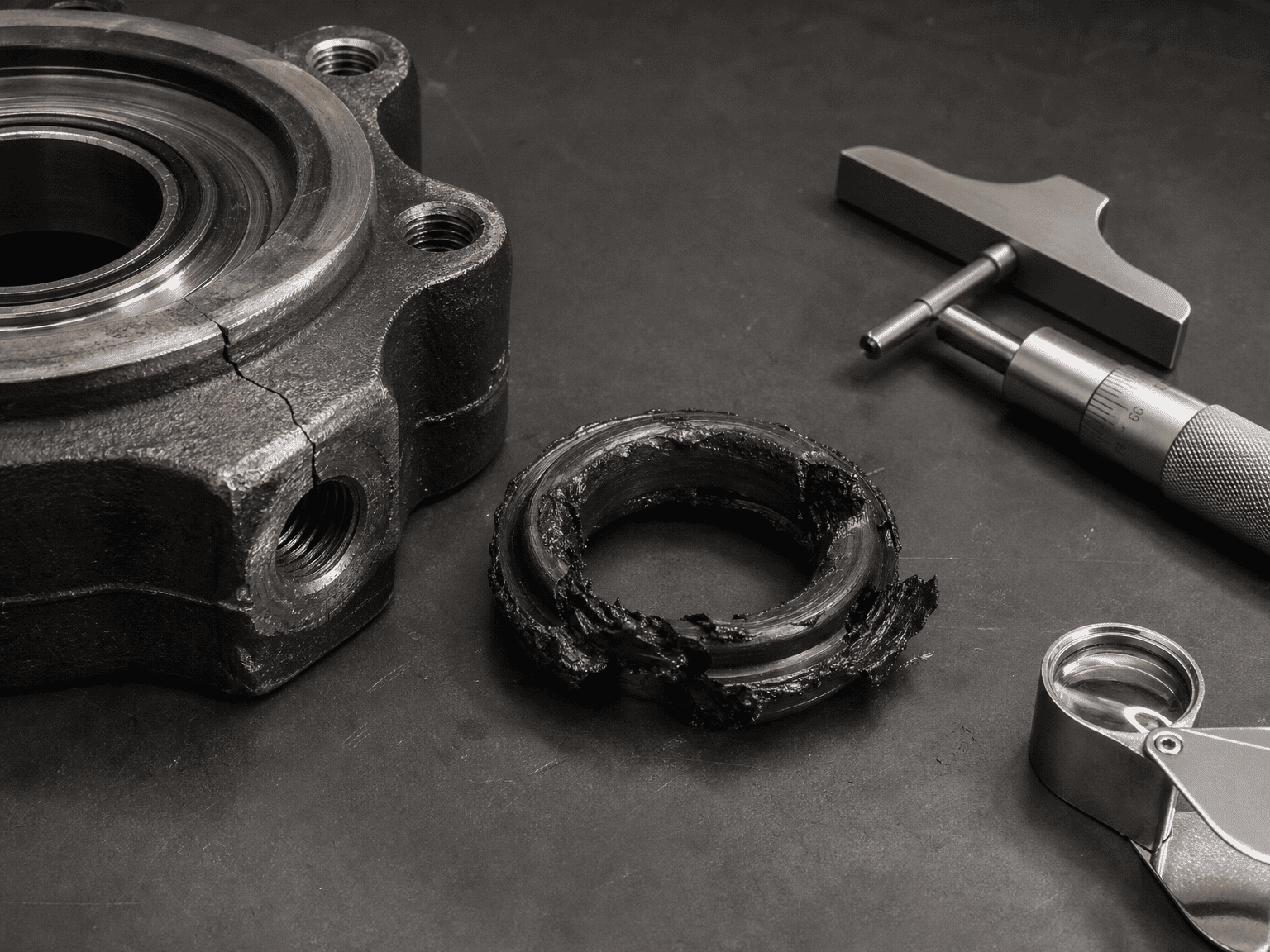

• Halkeilevat sylinterin takakannet ja murtuneet hitsatut laipat
• Palaneet tiivisteet ja epämuodostuneet tankopyyhkimien pidikkeet
• Venytetyt raidetangot ja krooninen tynnyrin O-rengasekstruusio
• Tyynyn keihäät ja paritusholkit

II. MitenHydraulisylinteriPehmustus toimii

Sisäinen hydraulinen pehmuste muuntaa liikkuvan massan kineettisen energian (sekä jatkuvan pumpun työntövoiman) lämmöksi pakottamalla loukkuun jääneen öljymäärän rajoitetun aukon läpi lyhyellä hidastusiskulla sc (tyypillisesti 20-40 mm tai 0,75-1,5 tuumaa).

Oikein suunniteltu tyynykokoonpano sisältää kolme mekaanista ydinelementtiä:

1. Tyynykeihäs (tai mäntä):Mänässä oleva tarkkuustyöstetty ulkonema, joka sulkee päänesteen portin, kun se tulee päätykannen onteloon.
2. Säädettävä neulaventtiili:Mittausaukko, jonka avulla huoltoteknikot voivat hienosäätää pakokaasun virtausnopeutta todellisten käyttösyklien nopeuksien ja öljyn viskositeetin perusteella.
3. Käänteinen vapaavirtausventtiili:Jousikuormitteinen pallo tai läppä, joka mahdollistaa täyden rajoittamattoman virtauksen sylinteriin iskun suunnanvaihdon aikana ja varmistaa välittömän irtautumisnopeuden ilman viivettä.

Vaiheittainen tyynyn energian ja paineen laskenta Voit määrittää, kestääkö sisäinen tyyny turvallisesti kuormasi ylittämättä sylinterin halkeamis- tai väsymisrajaa, laskemalla absorboituva kokonaisenergia:

Vaihe 1: Laske liikkuvan massan kineettinen energia

                                                                                  Ek = ½ m v²

Jossa:

m = Kokonaisliikkuva massa (mukaan lukien mäntä, varsi, lisälaitteet ja ulkoinen hyötykuorma kg tai naula)

v = Suurin nopeus sillä hetkellä, kun tyynykeihäs koskettaa onteloa (m/s tai in/s)

Vaihe 2: Lisää työntötyötä hidastuksen aikana

Jos pumpun virtaus jatkuu hidastuksen aikana, järjestelmän paine jatkaa männän työntämistä tyynyn iskun poikki sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Jossa:

Psys = ajojärjestelmän paine (Pa tai psi)

Mäntä = käyttöpuolen tehollinen pinta-ala (m² tai in²)

sc = tyynyn keihään tehollinen pituus (m tai tuumaa)

Vaihe 3: Imeytyvä kokonaisenergia

                                                                        Etotal = Ek + Wprop ± Wgravitaatio

(Lisää tai vähennä painovoimatyö m g sc sinθ, jos liikkuu pystysuorassa tai kaltevalla pinnalla).

Vaihe 4: Laske pehmusteen keskimääräinen paine

Keskimääräinen vaadittu hidastusvoima Fdec on:

                                                                                  Fdec = Etotal / sc

Tuloksena oleva keskimääräinen hydraulipaine tyynykammion Ptyynyn sisällä on:

                                                                              Tyyny = Fdec / Acushion

Missä Acushion on loukkuun jääneen öljypylvään rengasmainen alue tyynytaskussa (Abore − Aspear tai Arod).

Tekninen peukalosääntö: Huippu ohimenevä paine keihään ensimmäisen sisääntulon aikana saavuttaa tyypillisesti 1,5–2,2 kertaa lasketun keskimääräisen pehmusteen paineen. Jos laskettu huippu ylittää 1,5 kertaa sylinterin suurimman nimellisväsymispaineen, tarvitaan ulkoinen suhteellinen hidastusventtiili tai pidempi mukautettu pehmustekeihäs.

III. Yleisiä kenttävirheitä, jotka tuhoavat pehmustetut sylinterit

1. Neulaventtiilin kääntäminen kokonaan sisään (nollavirtaus): Käyttäjät, jotka yrittävät eliminoida iskun loppuääniä, sulkevat joskus neulaventtiilin kokonaan. Tämä luo täydellisen hydraulisen lukituksen tyynytaskuun, joka pakottaa öljyn keihään välyksen ohi ja puhaltaa pään laipan tiivisteet.

2. Vapaasti vierivien kärryjen vaakasuuntaisen hitauden huomioimatta jättäminen: Suunnittelijat laskevat vain ajopainetta ja unohtavat 10 tonnin vierivän kärryn liike-energian. Jopa alhaisella paineella suuri inertia murskaa sisäisen tyynyn.

3. Vakiotyynyjen käyttö vesi-glykolilla tai korkeaviskoosisella kylmäöljyllä: Paksummat nesteet tai alhaisen viskositeetin palonkestävät nesteet muuttavat merkittävästi mittausneulan läpi kulkevaa virtausta, mikä aiheuttaa vakavaa ylipainetta aamutalvella käynnistettäessä.

4. Nesteen ilmanpoiston laiminlyöminen: Pehmusteeseen tuleva huokoinen, ilmastettu öljy puristuu jousen tavoin, mikä aiheuttaa pomppimista, dieseliä ja epätasaista hidastuvuutta.

IV. Mitä lähettää, kun mitoitetaan mukautettuja pehmustettuja sylintereitä

Kun pyydät HCIC:ltä suunniteltuja pehmustettuja sylintereitä, toimita:

• Liikkuva kokonaismassa (mukaan lukien sylinterin varsi ja asennetut työkalut)
• Toimintanopeusprofiili (tasainen nopeus, kiihtyvyys ja lähestymisnopeus)
• Saatavilla olevat tyynyn iskunpituusrajoitukset
• Käyttönesteen tyyppi, käyttölämpötila-alue ja järjestelmän ylipaineventtiilin asetus
• Asennussuunta (vaaka, pystysuora ylös, pystysuora alas tai kallistuva kaari)

V. Tekniset rajat ja tekninen vastuuvapauslauseke

Yllä esitetyt tyynylaskelmat tarjoavat perustavanlaatuisia kokoarvioita, jotka perustuvat jäykän rungon mekaniikkaan. Todelliset huippudynaamiset paineet riippuvat hydrauliöljyn bulkkimoduulista, linjan kapasitanssista, neulan aukon purkauskertoimista ja venttiilin vasteajoista. Lopulliset laitesuunnittelut tulee varmistaa paineantureiden testauksen ja transienttisimuloinnin avulla.*

VI. Kysy HCIC:ltä räätälöityjä tyynyratkaisuja

HCIC suunnittelee räätälöityjä teollisuus- ja siirrettäviä hydraulisylintereitä räätälöidyillä pehmusteprofiileilla iskunkestävään käyttöön maailmanlaajuisesti.
