HCIC on julkaissut resursseja vartenHCIC-310 amerikkalainen sähkönostin, jolloin mallin tuumapohjaiset asennustiedot ja sovelluksen tarkistus ovat ostajan keskustelun keskipisteessä.
Resurssi on suunnattu hyötyajoneuvojen rakentajille, korivalmistajille, kaluston huoltotiimille ja pohjoisamerikkalaisille jakelijoille, joiden on tarkistettava nostin aitoon alustaan nähden. Sen hyödyllinen panos ei ole lupaus, että yksi nostin sopii jokaiseen ajoneuvoon. Se antaa ostajille määritellyn lähtökohdan: tarkista julkaistut mitat, vertaa niitä runkoon ja tunnista epätyypillisen asennuksen edellyttämät muutokset.
Tämä on julkinen tuoteresurssipäivitys. Se ei ole ilmoitus nimetystä asiakkaan tilauksesta, kalustosopimuksesta, toimitustuloksesta tai yleisestä asennushyväksynnästä. Lopullinen soveltuvuus riippuu edelleen ajoneuvon rungosta, kuormasta, korin geometriasta, hydraulipiiristä ja asennuspiirustuksista.
Kauppaajoneuvon ostaja voi aloittaa "amerikkalaisen sähkönostimen" pyynnöstä. Tämä kuvaus ei riitä ostotilauksen vapauttamiseen. Nostimen tulee kytkeytyä tiettyyn runkoon, kulkea määrätyn nostopolun läpi ja toimia ajoneuvon hydraulisilla ohjaimilla.

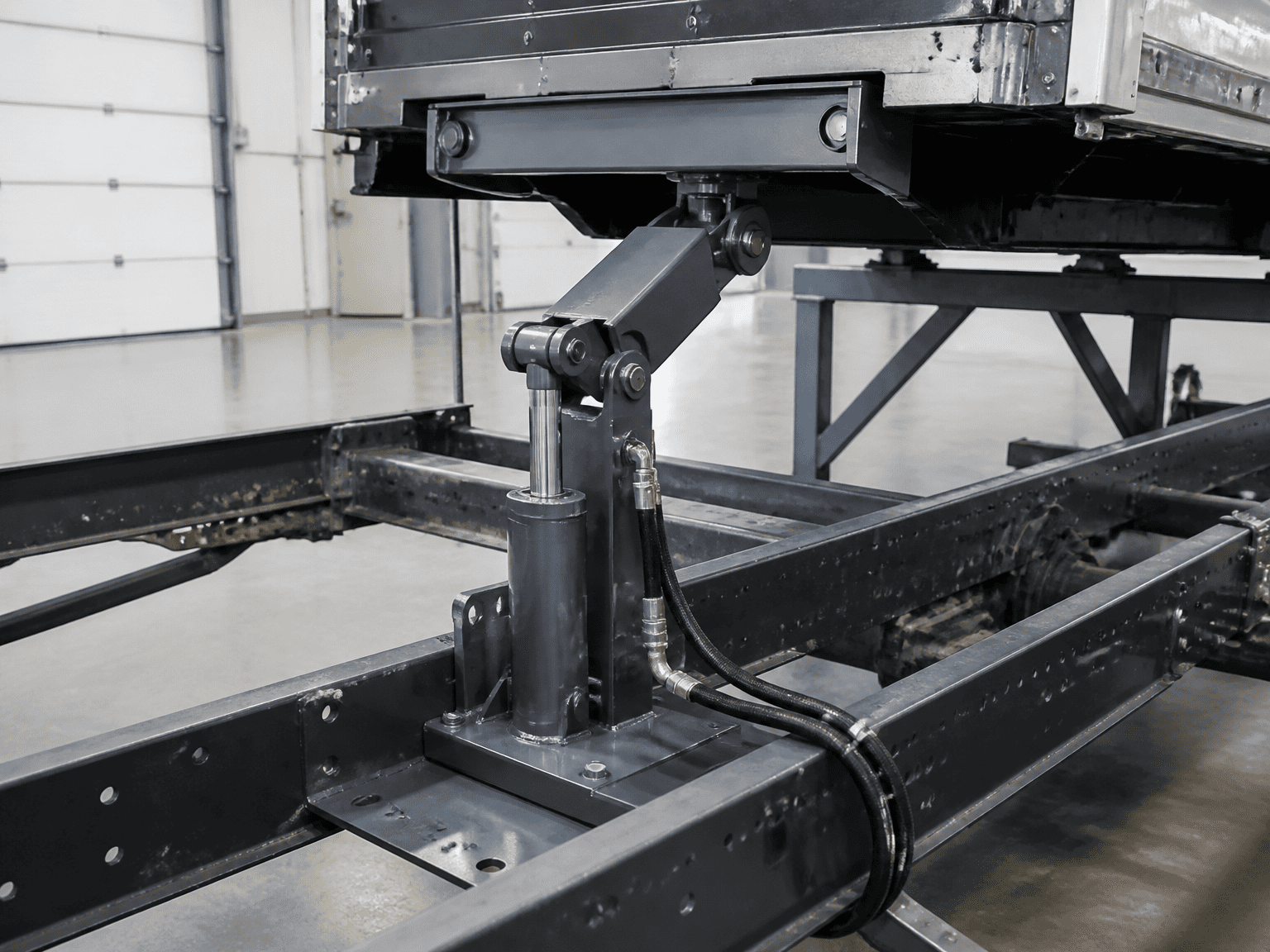

Sama ongelma ilmenee korvaustöissä. Vanhaa yksikköä muistuttava nostin voi silti aiheuttaa ongelmia, jos pohjapinta, asennusreikäkuvio, varren liike tai hydraulinen käyttöliittymä eroavat toisistaan. Oikea vertailu on julkaistujen nostintietojen ja todellisen alustan käyttöliittymän välillä.
Siksi HCIC-310-resurssi esittää mitat tuumina ja käsittelee nostovarren säätöä, pohjan kokoa ja asennusreikien asentoja epäsäännöllisissä rungoissa. Julkaistut tiedot antavat OEM-tiimille jotain konkreettista tarkistettavaksi ennen tarjouksen pyytämistä.
HCIC-sivu identifioi mallin amerikkalaiseksi moottorinostimeksi sovelluksiin, kuten kippiautoihin, roska-autoihin ja muunneltuihin hyötyajoneuvoihin. Se julkaisee seuraavat viitemitat:
- Yläosan poikkipalkin pituus:24.00 tuumaa
- Päänostovarren pidennetty pituus:26,63 tuumaa
- Päänostovarren pituus sisään vedettynä:19,63 tuumaa
- Pohjan pituus:28,50 tuumaa
- Etupohjan leveys:14,25 tuumaa
- Takapohjan leveys:5,00 tuumaa
- Etuasennuksen paksuus:4,00 tuumaa
Näitä lukuja tulee käsitellä HCIC-310-katsauksen julkaistuina viitetietoina, ei nykyisen asennuspiirustuksen korvikkeena. Ostajan tulee varmistaa, ovatko mitat yhteensopivat kohdeajoneuvon alustan, korin, saranajärjestelyn, turvavälysten ja hydrauliliitäntöjen kanssa.
Resurssissa todetaan myös, että mallia voidaan säätää erityisiä runkorakenteita varten. Listattu suunta on käytännöllinen: nostovarren liike, pohjan koko ja asennusreikien asennot voidaan verrata todelliseen alustatarpeeseen. Kaikki muutokset on vahvistettava hyväksytyssä piirustuksessa ennen tuotantoa.
Monet Pohjois-Amerikan hyötyajoneuvot on suunniteltu ja huollettu tuumapohjaisten mittojen mukaan. Aloitusmittojen esittäminen tuumina vähentää vältettävissä olevaa muunnosvaihetta ensimmäisen alustavertailun aikana.
Tämä ei poista insinööritarkastuksen tarvetta. Se vain tekee ensimmäisestä keskustelusta tarkemman. Ostaja voi lähettää alustan mitat, merkitä kiinnityskohdat ja pyytää toimittajaa tarkistamaan liitännän HCIC-310-referenssiin nähden.
Kippiautoilla, jäteajoneuvoilla ja muokatuilla korilla voi olla erilaiset rungon leveydet, korin välykset, nostoreitit ja hydrauliset ohjaimet. Yhdelle asettelulle valittua nosturia ei saa siirtää toiseen ajoneuvoon pelkän nimen perusteella.
Kyselyssä tulee selvittää ajoneuvon toiminta, korityyppi, käytettävissä oleva asennuskuori, nostotarve ja hydrauliliitäntä. Jos piirustus ei ole saatavilla, selkeät valokuvat mitatuilla vertailupisteillä voivat silti parantaa ensimmäistä teknistä katsausta.
HCIC-resurssi kuvaa säädöt epäsäännöllisten alustaolosuhteiden varalta, mukaan lukien asennusreikien sijainnit ja pohjan mitat. OEM-ostajalle tärkeä valvontapiste on asiakirjan tarkistus: lopulliset mitat, materiaalit, liitännät ja tarkastusvaatimukset tulee kirjata hyväksyttyyn tarjoukseen tai piirustukseen.
Sanallinen muutos kokoonpanon aikana ei ole luotettava tuotantospesifikaatio. Suunnittelutiimin, ostotiimin ja tehtaan tulee työskennellä samojen hyväksyttyjen tietojen pohjalta.
Hyödyllinen kyselypaketti sisältää:
1. Ajoneuvon merkki, malli, vuosi ja korityyppi.
2. Alustapiirustus tai mitatut rungon mitat.
3. Olemassa olevat nostimen valokuvat, mukaan lukien alusta ja kiinnityskohdat.
4. Vaadittu nostotoiminto ja rungon tai kontin geometria.
5. Tyhjä ruumiinpaino, odotettu hyötykuorma ja käyttöaste.
6. Saatavilla pohjan pituus, leveys, korkeus ja ympäröivä välys.
7. Asennusreiän kuvio ja liitännät.
8. Hydraulisen paineen, virtauksen, portin tai letkun tiedot ja ohjausjärjestelyt.
9. Määrä, kohde ja onko pyyntö OEM, vaihto- tai muutostyö.
10. Vaadittu piirustus, tarkastuspöytäkirja, pakkaustiedot tai muut tilausasiakirjat.

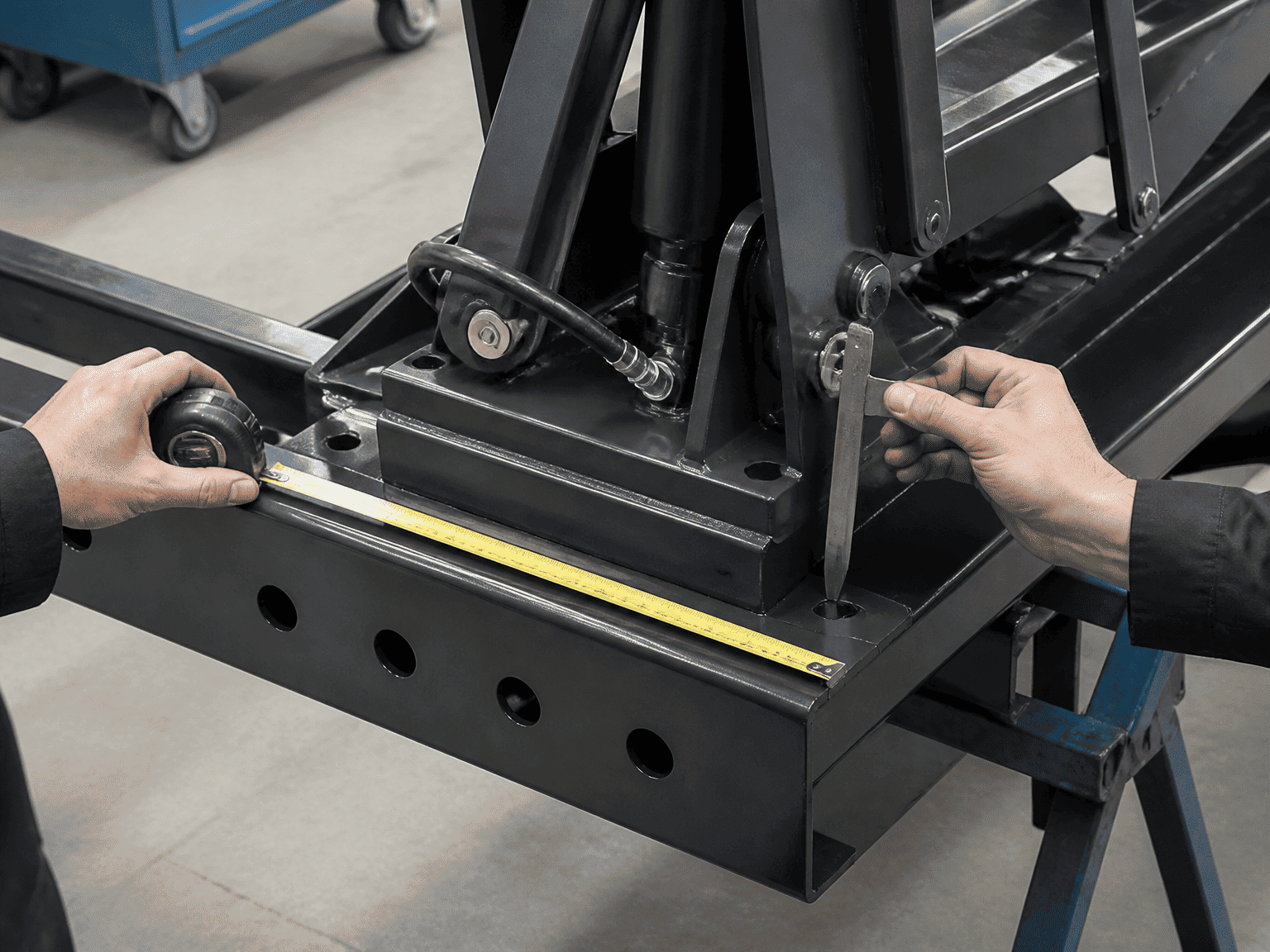

Kiinnityskohtien viereen sijoitettu mittanauha on usein hyödyllisempää kuin pelkkä valokuva nostimesta. Jos yksikkö on korvaava, liitä mukaan vanha osanumero, sarjatiedot ja kaikki todisteet alkuperäisestä asennusgeometriasta.
Julkaistua resurssia on parasta käyttää varhaisessa sovitusvaiheessa:
- Vaihe 1 – Tunnista ajoneuvo:määritellä kaatopaikka, jätehuolto tai muutettu hyötyajoneuvosovellus.
- Vaihe 2 – Vertaa käyttöliittymää:tarkista julkaistut HCIC-310:n mitat rungon ja korirakenteen perusteella.
- Vaihe 3 – Merkitse poikkeukset:tunnistaa epästandardit rungon leveydet, reikien sijainnit, varren liike- tai hydrauliliitännät.
- Vaihe 4 – Vahvista piirustus: sopia lopullisesta kokoonpanosta ennen valmistusta tai muutosta.
- Vaihe 5 – Tarkista tarkastus- ja toimitustarpeet:ilmoittaa tilaukseen tarvittavat asiakirjat ja shekit.
Tämä prosessi auttaa erottamaan vakiosovituskeskustelun mukautetusta kokoonpanosta. Se myös estää yleisen hankintavirheen: nostimen hyväksymisen luettelon nimestä jättäen mekaanisen rajapinnan määrittelemättömäksi.
HCIC-310-resurssi ei vahvista, että jokainen pohjoisamerikkalainen kippiauto tai jäteauto voi hyväksyä mallin ilman muutoksia. Se ei myöskään korvaa alustapiirustusta, nostovoiman tarkistusta, hydraulipiirin tarkistusta tai koneen turvallisuusarviointia.
Julkaistu sivu sisältää sovellus- ja mittatiedot, mutta lopullinen konfiguraatio on vahvistettava todelliselle ajoneuvolle. Tiettyä asiakasta, kalustoa, tilausmäärää, toimitussuoritusta tai kentän tulosta koskevia väitteitä ei tule johtaa tuoteresursseihin, ellei HCIC julkaise näitä tietoja erikseen.
Tämä ero on tärkeä B2B-hydrauliikan hankinnassa. Hyödyllisen yrityspäivityksen pitäisi tehdä ostajan seuraavasta teknisestä vaiheesta selkeämpi ilman, että vakiotuotesivu muuttuu tuettoman projektin tapaustutkimukseksi.
