A hydraulisylinterivoi saapua hyvässä kunnossa ja silti vaurioitua ennen kuin se saavuttaa koneen. Suojaamattomat portit keräävät kontaminaatiota. Paljas männänvarsi voi syöpyä. Väärässä asennossa säilytetty sylinteri voi aiheuttaa vältettäviä tiiviste- tai sisäisiä korroosio-ongelmia.
Siksi vastaanottoa ja varastointia tulee käsitellä osana asennusprosessia, ei varaston siivouksena. Tavoite on yksinkertainen: pidä sylinteri puhtaana, suojattuna ja jäljitettävänä, kunnes koulutettu teknikko on valmis liittämään sen.
Tämä opas on tarkoitettu OEM-ostajille, huoltoryhmille ja jakelijoille, jotka käsittelevät hydraulisylintereitä ennen asennusta. Se keskittyy käytännön varastointiin ja käyttöönottoa edeltäviin tarkastuksiin. Se ei korvaa sylinterin valmistajan tuoteopasta tai koneen turvallisuusohjeita.

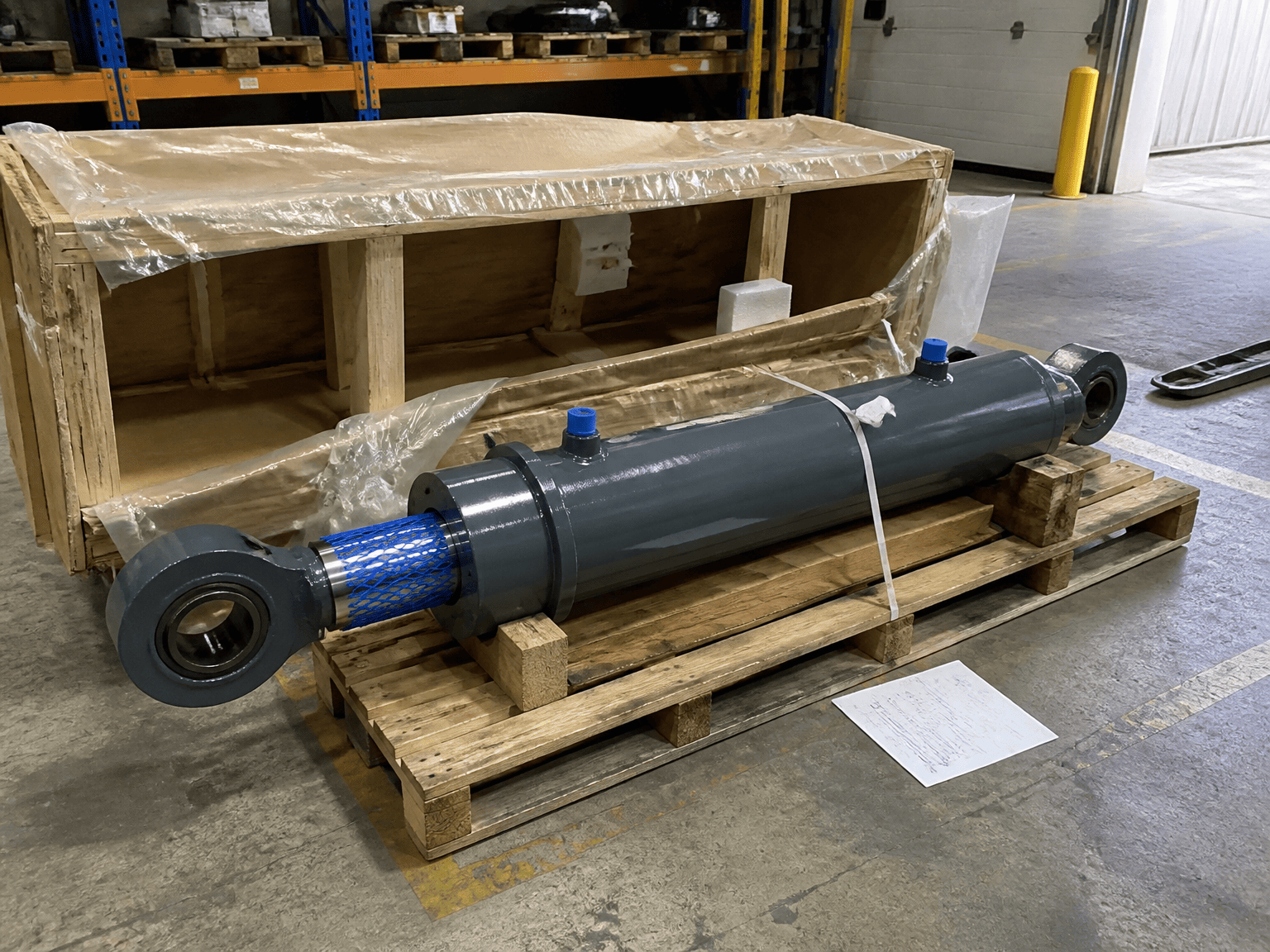

Aloita tarkastus, kun pakkaus ja kuljetussuoja ovat vielä paikoillaan. Kirjaa muistiin malli, määrä, näkyvät vauriot ja puuttuvat lisävarusteet. Ota valokuvat ennen suojamateriaalien poistamista, jos laatikossa, lavalla tai sylinterissä on törmäysjälkiä.
Tarkista seuraavat kohdat:
Hänchenin asennusohjeet alkavat toimituksen täydellisyyden ja vaurioiden tarkistamisella. Se on hyödyllinen kurinalaisuus kaikissa vaihto- tai OEM-projekteissa: älä löydä puuttuvaa kiinnitysosaa sen jälkeen, kun sylinteri on jo siirretty varastoon.
Jos vaurioita on näkyvissä, eristä esine ja dokumentoi se ennen kuin puhdistat, maalaat tai yrität siirtää männän vartta.
Parkerin sylinteriohjeissa sanotaan, että portin suojatulppien tulee pysyä paikoillaan asennukseen asti. Syy on käytännöllinen. Avoimet hydrauliliitännät tarjoavat suoran reitin pölylle, metallilastuille, kosteudelle ja muulle epäpuhtaudelle sylinteriin.
Älä irrota tulppia vain tarkistaaksesi kierteen. Vahvista portin tyyppi piirustuksesta tai tuotedokumentaatiosta. Kun putkisto on valmis asennettavaksi, puhdista johdot ja liittimet ennen liittämistä. Parker varoittaa myös, että putket tulee puhdistaa perusteellisesti lastujen ja purseiden poistamiseksi kierteitys- tai soihdutustöistä.
Puhdas liitäntä ei ole vain käyttöönoton mieltymys. Likaantuminen voi vahingoittaa tiivisteitä, venttiileitä ja valmiita sylinteripintoja koneen käynnistyttyä.
Parker suosittelee sisäsäilytystilaa, jossa on kuiva, puhdas ja ruostumaton ilmapiiri. Sylinteri tulee suojata sisäiseltä korroosiolta ja ulkoisilta iskuilta.
Varastointialueen tulee myös rajoittaa:
Älä käytä sylinteriä muiden materiaalien tukena. Säilytä tunniste- ja tuoteasiakirjat tuotteen mukana tai jäljitettävässä varastokirjanpidossa. Sylinterin, joka menettää malli- tai tilaustietonsa, on vaikeampi varmistaa, kun kone on vihdoin valmis.
Perinteisille teollisuussylintereille Parker suosittelee pystysuoraa säilytystä männänvarsi ylhäällä aina kun mahdollista. Tämä asento voi vähentää sylinterin sisälle tiivistyneen kondensaation aiheuttamaa korroosioriskiä ja auttaa minimoimaan tiivistevaurioita.
Oikea asento voi riippua sylinterin rakenteesta, iskusta, painosta, asennetuista lisävarusteista ja valmistajan ohjeista. Teleskooppisylintereitä, yksitoimisia sylintereitä ja sylintereitä, joilla on erityisiä säilytysvaatimuksia, ei tule sijoittaa yleisen varastosäännön mukaan.
Jos sylinteri on säilytettävä vaakasuorassa, tue sitä sopivien kohtien yli, jotta putki, tanko ja asennustarvikkeet eivät taipu tai vaurioidu. Estä vieriminen ja suojaa männän varsi kosketukselta telineeseen tai lattiaan.
Jos sylinteri varastoidaan täynnä hydraulinestettä, Parker huomauttaa, että lämpötilan muutosten aiheuttama nesteen laajeneminen on otettava huomioon. Valmistajan tai hydrauliinsinöörin on vahvistettava tämä asia ennen pitkäaikaista varastointia.
Männänvarsi on yksi tärkeimmistä pinnoista, joita on suojattava varastoinnin aikana. Ruoste, kolhut ja naarmut voivat vahingoittaa tangon tiivistettä ja ohjainta, kun sylinteri alkaa liikkua.
Parker suosittelee maalaamattomien pintojen, kuten männän varren, pinnoittamista ruosteenestoaineella, kun laitteita säilytetään ulkona pitkiä aikoja. Oikea suojatuote ja poistotapa tulee varmistaa tangon viimeistelyn, tiivistemateriaalin ja varastoinnin keston osalta.
Ennen asennusta tarkasta tanko hyvässä valaistuksessa. Etsiä:
Älä kiillota, hio tai maalaa vaurioitunutta sauvaa uudelleen pikakorjauksena. Kirjaa kunto ylös ja kysy sylinterin toimittajalta tai pätevältä korjaustiimiltä, voidaanko osa hyväksyä.
Ennen kokoamista vertaa sylinteriä hyväksyttyyn piirustukseen ja tilaustietoihin. Tarkista kokonaispituus, iskunpituus, asennustapa, portin suunta, tangon pään liitäntä ja mukana tulevat lisävarusteet.
Hänchen neuvoo asentajia poistamaan tiivistetulpat tai peitelevyt, jotka suojaavat tuotetta kuljetuksen aikana ennen kokoamista. Poista nämä suojaukset oikeassa vaiheessa: pidä hydrauliliitännät suljettuina, kunnes putket ja liittimet ovat valmiita, puhdista sitten liitäntäalue ennen piirin avaamista.
Asennustiimin tulee myös varmistaa, että:
Parker ja Hänchen korostavat molemmat, että sylinterien asennus on erikoistehtävä. Noudata koneenvalmistajan lukitus-, nosto- ja paineenvapautustoimenpiteitä.

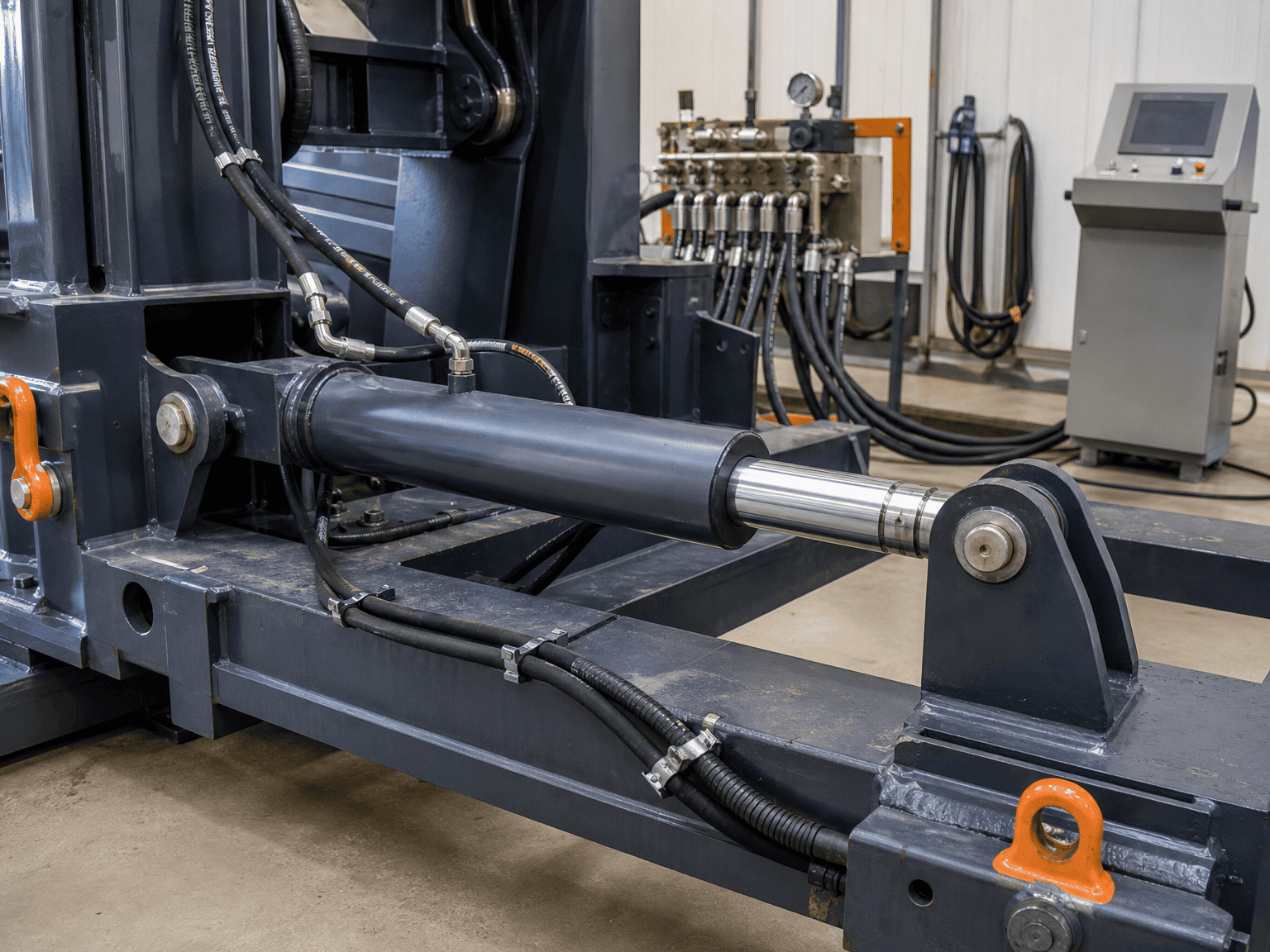

A hydraulisylinteriei saa käyttää koneen rakenteen vetämiseen paikoilleen. Säilytyksen jälkeen asennusryhmän tulee varmistaa, että tukikohdat, kiinnityspinnat ja liitetyt koneen osat kohtaavat ilman, että sylinteriä pakotetaan paikalleen. Hänchen neuvoo jännitteetöntä asennusta ja varoittaa ylittämästä männän varren sallittuja sivukuormia.
Ennen käyttöönottoa tarkista asennus sylinteristä ulospäin:
- Kiinnityspinnat ovat puhtaat ja täysin paikoillaan
- Sylinteri on tuettu putkea vääntämättä
- Tangonpään liitäntä ei pakota tankoa sivuttain
- Vapa voi ulottua aiotun iskun molempiin päihin ilman kosketusta
- Letkuissa on riittävästi liikkumavaraa, eivätkä ne hankaa runkoa
- Suojukset ja lähellä olevat osat jättävät vaaditun tilan
Parkerin turvallisuusohjeissa linjaus käsitellään myös asennusvastuuna. Suorita tämä tarkistus ennen paineen kohdistamista, kun taas kaikki häiriöt voidaan korjata ilman, että sylinteriä tai koneen rakennetta kuormitetaan.
Hydraulisylinteriin jäänyt ilma voi vaikuttaa toimintaan ja komponenttien käyttäytymiseen. Hänchenin asennusohjeissa suositellaan tuuletusaukkojen sijoittamista yläosaan tarvittaessa ja sylinterin ilmaamista ennen käynnistystä.
Tarkka ilmausmenettely riippuu sylinterin rakenteesta ja koneen piiristä. Noudata valmistajan ohjeita, pidä paine hallinnassa ja varmista, että ulos purettu neste ja ilma eivät aiheuta vaaraa.
Ilmanvaihdon jälkeen Hänchen suosittelee hidasta, kuormittamatonta matalapaineista liikettä ennen normaalia käyttöä. Käyttöönottoryhmän tulee huomioida:
- Tasainen laajennus ja sisäänveto
- Vuotoja aukoissa, tiivisteissä ja liittimissä
- Tangon liike ja suuntaus
- Odottamaton melu, kolina tai isku
- Letkun liike ja kosketus runkoon
- Iskun loppukäyttäytyminen ja pehmustus, jos sellainen on
Älä siirry suoraan varastovarastosta täyden kuorman testiin ilman tätä valvottua tarkastusvaihetta.
Pidä kustakin sylinteristä lyhyt kirjaa, joka sisältää:
- Malli- ja sarja- tai tilausviite
- Vastaanottopäivä ja säilytyspaikka
- Pakkaus- tai kuljetusvaurio
- Porttipistoke ja sauvasuojaus kunnossa
- Varastointipaikka ja tarkastuspäivämäärät
- Näkyvää korroosiota tai pintavaurioita
- Hyväksytty piirustus ja asennusohje
- Sen henkilön nimi, joka julkaisi sen asennukseen
Tämä tietue auttaa alkuperäistä valmistajaa erottamaan kuljetus-, varastointi- ja käyttövahingot, kun ongelma ilmenee myöhemmin. Se antaa myös asennustiimille selkeän lähtökohdan muistiin luottamuksen sijasta.
Jos sylinteri on ollut varastossa pitkään, alttiina säälle tai vastaanotettu kuljetusvauriolla, lähetä mallitiedot, valokuvat, varastointihistoria ja asennuspiirustus ennen sen liittämistä koneeseen. Toimittaja voi sitten auttaa erottamaan normaalin asennusta edeltävän tarkastuksen korjausta tai vaihtamista vaativasta tilasta.
Paras käyttöönottotulos alkaa ennen ensimmäistä painekoetta: suojaa sylinteri, pidä portit puhtaina, tarkista asennus ja kirjaa löytämäsi
