Hydraulisylinteritangon korroosiosuojaus: kova kromi vs. QPQ vs. nikkeli-kromi ankarissa ympäristöissä

I. Vika: Miksi yksittäinen ruostepiste tuhoaa koko hydraulijärjestelmän

Vaikeissa käyttöympäristöissä männänvarren korroosio on harvoin vain kosmeettinen virhe. Yksi mikroskooppinen ruosteenpisto paljaalla sylinteritangolla toimii kuin sahalaitainen partakoneen terä.

Joka kerta kunhydraulisylinterirvetäytyy sisään, että karkea rautaoksidikraatteri leikkaa suoraan polyuretaanistangon pyyhkimen ja ensisijaisen U-kupin painetiivisteen poikki. Kymmenien syklien sisällä:

• Tangon tiiviste repeytyy, mikä johtaa näkyviin hydrauliöljyvuotojin maassa.
• Hankaava tielika, suolaliete ja vesi vedetään vaurioituneen pyyhkimen ohi suoraan sylinterin piippuun.
• Sisäinen öljylikaisuus nopeuttaa pumpun kulumista, venttiilikelan juuttumista ja katastrofaalista järjestelmävikaa.

Koneiden, jotka ovat alttiina rannikon meriilmalle, valtateiden jäänpoistonesteille (kalsium- ja magnesiumkloridi) tai happamille maatalouskemikaaleille, standardiluettelon kovakromitangot usein rakkuloita ja kuoppaa yhden kauden aikana. Oikean pintametallurgian valinta on kustannustehokkain puolustuslinja.

---

II. 3 ydintangon pintateknologiaa: miten ne toimivat

[ 1. Standard Hard Chrome ]   ===> Mikrosäröillä galvanoitu kuori (nojautuu puhtaaseen pintaesteeseen)

[ 2. QPQ Liquid Nitriding ]  ===> Lämpökemiallinen diffuusiokerros teräkseen (ei pinnoitetta hiutaleiksi)

[ 3. Nikkeli-kromi kaksikerroksinen] ===> Tiheä ei-huokoinen nikkelisulku + uhrautuva kova kromi ulkokerros

2.1 Kovateollisuuskromipinnoitus

Vakiokovakromi on edelleen sisä- ja kevyiden teollisuuskoneiden maailmanlaajuinen mittapuu.

- Prosessi: Metallikromikerros (tyypillisesti 20 - 30 mikronia paksu) pinnoitetaan induktiokarkaistun hiiliteräksen päälle ja kiillotetaan peilipintaiseksi (Ra 0,1 - 0,2 mikronia).

- Mikroskooppinen todellisuus: Kaikki sähkösaostettu kromi sisältää luonnollisesti tuhansia mikroskooppisia jännitysmurtumia ("mikrohalkeamia"). Kuivissa tai puhtaissa öljyympäristöissä nämä mikrohalkeamat pitävät voiteluöljykalvon hyödyllisenä. Aggressiivisissa kemiallisissa ympäristöissä syövyttävät elektrolyytit tihkuvat kuitenkin suoraan mikrohalkeamien läpi alla olevaan raakateräkseen. Ruoste kukkii kromin alla ja nostaa pinnoitteen pois terävinä hiutaleina.

2.2 QPQ-nestetyppitys (Quench-Polish-Quench Nitrocarburizing)

QPQ ei ole pintapinnoitus, joka asettuu teräksen päälle; se on termokemiallinen diffuusioprosessi, joka muuttaa perusteellisesti itse teräksen ulkoisen molekyylirakenteen.

- Prosessi: Raakaterässauva käy läpi nestemäisen ferriittisen typpihiilteen erityisessä sulassa suolahauteessa, jota seuraa mekaaninen kiillotus ja toissijainen hapetus. Typpi- ja hiiliatomit diffundoituvat syvälle teräshilaan muodostaen erittäin kovan rauta-nitridi "yhdistekerroksen" (tyypillisesti 15-25 mikronia syvä), jota tukee syvempi typen diffuusioalue.

- Keskeinen etu: Koska erillistä galvanoitua kuorta ei ole, QPQ ei voi kuplia, lohkeilla, kuoriutua tai hilseillä. Lisäksi tiheä musta rautaoksidiviimeistely tiivistää pinnan mikrohuokoset ja tarjoaa poikkeuksellisen kestävyyden tiesuolaa ja soramurtoa vastaan.

2.3 Kaksikerroksinen nikkeli-kromi (suunniteltu meri- ja offshore-käyttöön)

Kun laitteet toimivat suoraan suolaisen veden roiskevyöhykkeissä tai offshore-porauslaitteissa, kaksikerroksinen nikkelikromi tarjoaa maksimaalisen galvaanisen suojan.

- Prosessi: Paksu, huokoseton sitkeä nikkeli-alakerros (30–50 mikronia) galvanoidaan ensin teräksen päälle ja sen jälkeen tavallinen kovakromipinnoite (20–30 mikronia).

- Keskeinen etu: Puhdas nikkelipohjakerros tarjoaa läpäisemättömän, korroosionkestävän kemiallisen esteen, joka sulkee teräsalustan kokonaan. Ulompi kromipinnoite tarjoaa korkean pinnan kovuuden ja naarmuuntumisenkestävyyden. Vaikka aggressiivinen suolavesi tunkeutuisi kromin mikrohalkeamiin, se pysähtyy nikkelisulun kohdalle koskettamatta perusterästä.

---

III. Tekninen vertailu: Suorituskyky Head-to-Head

IV. Missä kukin hoito määritetään: Käytännön OEM-sovellusopas

+------------------------------------------------------------------------------------------------------

|      Standard Chrome        |        QPQ Liquid Nitriding        |      Nikkeli-kromi Dual        |

+------------------------------------------------------------------------------------------------------

| • Tehdasautomaatio sisätiloissa | • Valtatielumiaurat ja suolalevittimet| • Offshore-nosturit ja -vinssit    |

| • Kiinteät myymäläpuristimet   | • Maatalous- ja lannoitesäiliöt   | • Rannikkokonttilaivojen nostimet|

| • Suljetut työstökoneet    | • Sivu- ja takakuormaajien jätehuolto       | • Roiskealueet laiturit     |

| • Puhdista varastotrukit | • Metsätalous- ja murskaimenkuljettimet     | • Vedenalaiset hydrauliset toimilaitteet   |

+------------------------------------------------------------------------------------------------------

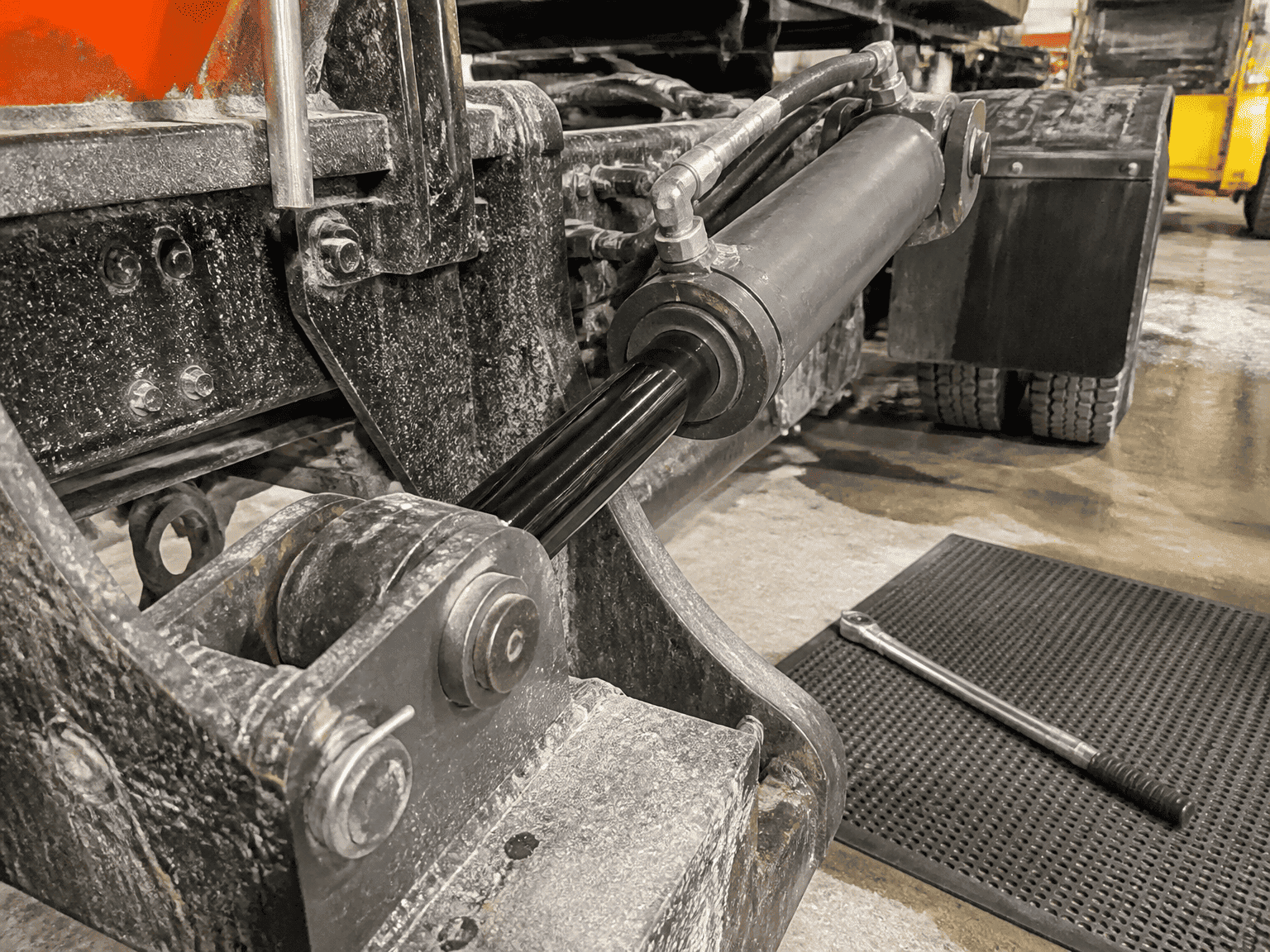

4.1 Lumiaurat, suolalevittimet ja kunnalliset kuorma-autot: Valitse QPQ

Kuntien talvihuoltoajoneuvot ajavat suoraan paineistettujen nestemäisen kalsiumkloridin ja märän vuorisuolapilvien läpi. Suolasuihku puhaltaa pidennettyähydraulisylinterisauva nopean tiesoran kanssa. QPQ:n lastunkestävä, yhtenäinen diffuusiokerros estää paikallisia pistesyöpymiä, kun taas sen tyylikäs musta viimeistely vähentää auringon häikäisyä vastaantulevassa liikenteessä.

4.2 Lannoitteenlevittimet ja maatalouden ruiskutuspuomit: Valitse QPQ

Nestemäiset typpilannoitteet ja kaliumlietteet ovat tunnetusti aggressiivisia tavallista galvanoitua kromia vastaan. QPQ tarjoaa kemiallisen passiivisuuden, jota tarvitaan selviytymään kausittaisesta kemiallisesta altistumisesta ilman rauhasten tiivisteitä.

4.3 Merinostimet, rannikkotelakat ja offshore-lautat: valitse nikkeli-kromi

Meriroiskealueilla, joilla laitteet ovat jatkuvasti alttiina valtameren sumulle ja vuorovesisuihkeelle, kaksikerroksinen nikkelikromi on tunnustettu maailmanlaajuinen standardi. Korkeampi alkuinvestointi kompensoituu estämällä offshore-hydraulivuodot ja kalliit aluksen seisokit.

---

V. 3 kriittiset valmistustiedot, jotka OEM-insinöörien on vaadittava

1. Perusmateriaalin induktiokarkaisu:Pinnoituksesta riippumatta liikkuvat sylinterit, joihin kohdistuu sivukuorman taipuminen ja kiviisku, on induktiokarkaistu 1,5 - 3,0 mm:n syvyyteen (HRC 52 - 58). Tämä estää "munankuoren murskaantumisen" - jossa pehmeä ydinmetalli joutuu kovettamattoman sauvan pinnan alle pistekuormituksen alaisena.

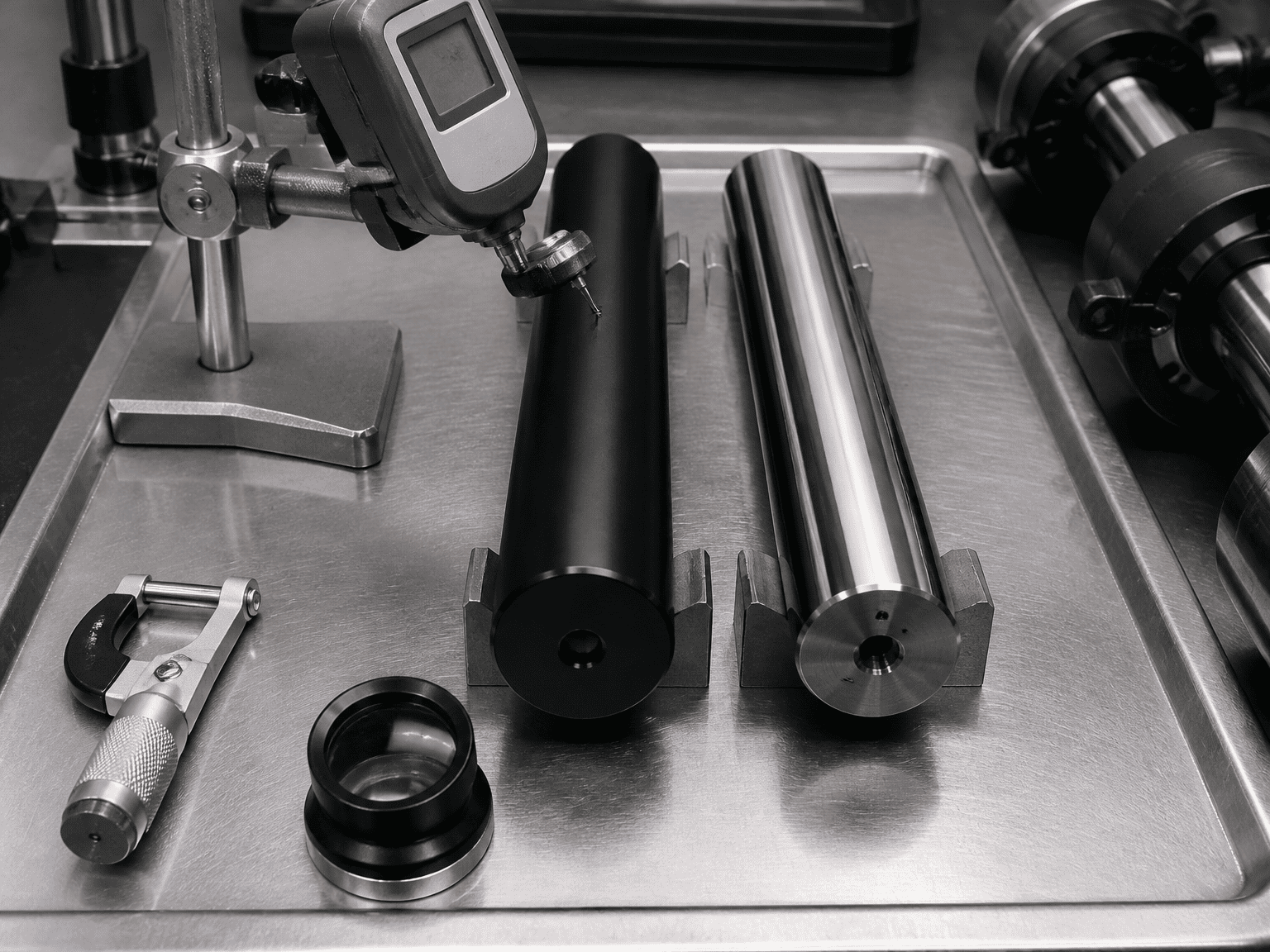

2. Pinnan karheuden säätö (Ra 0,1 - 0,2 µm):Tangon liikakiillotus (Ra alle 0,05 µm) heikentää tiivisteen rajavoitelua, mikä aiheuttaa vinkumista ja tiivisteen ennenaikaista kulumista. Alikiillotus (Ra yli 0,3 µm) leikkaa tiivisteen huulen. Hallittu ristikkäinen mikroviimeistely on välttämätöntä.
3. Sertifioitu ASTM B117 -testausvahvistus:Vaadi kolmannen osapuolen tai tehtaan laboratorion suolasuihkutestiraportteja, joissa on dokumentoidut ISO 10289 -korroosioluokitukset, sen sijaan, että hyväksyisit epämääräisiä markkinointiväitteitä, kuten "säänkestävä".

---

⭐⭐⭐VI. Tekniset rajat ja metallurgian vastuuvapauslauseke

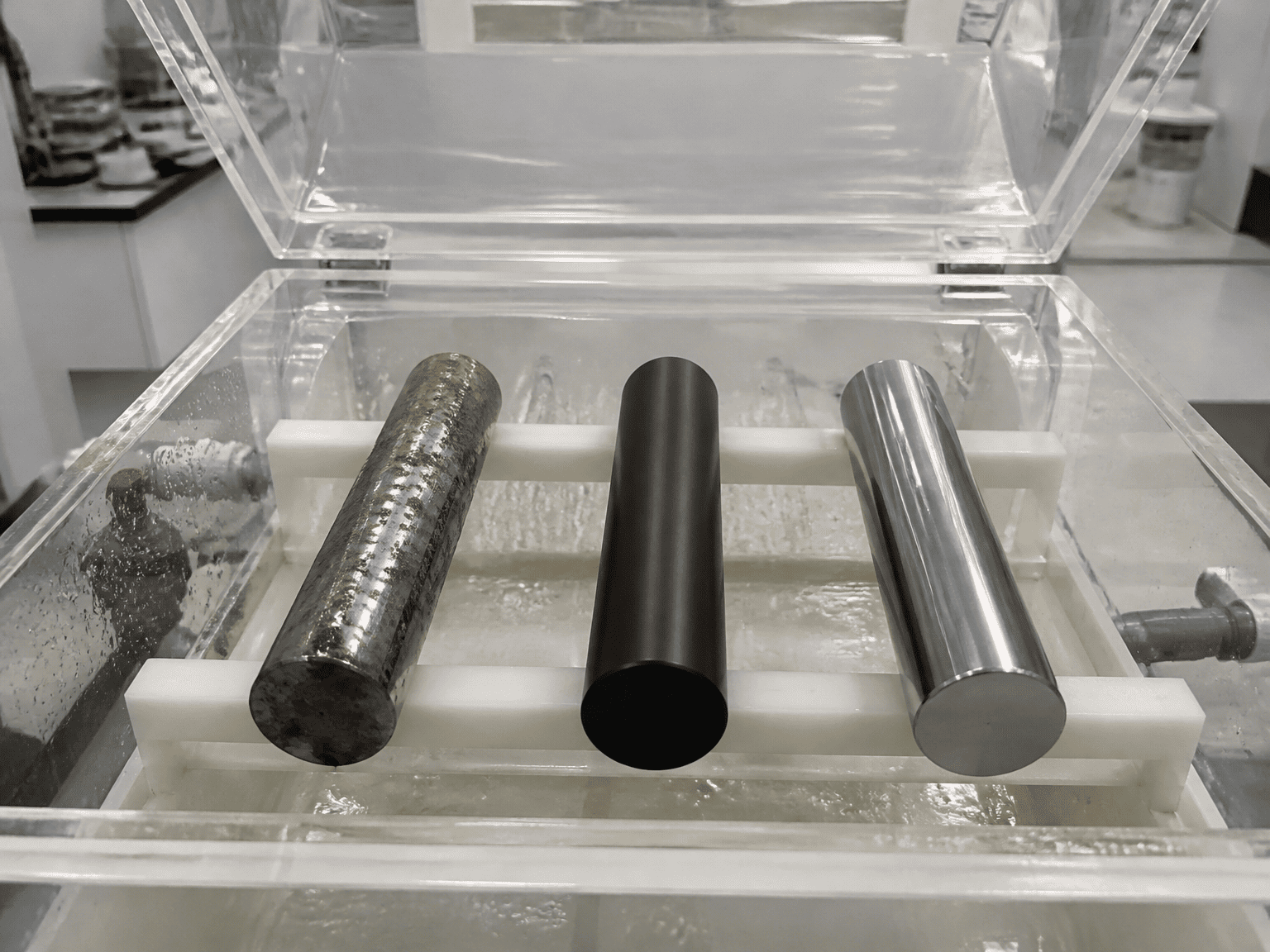

Tässä oppaassa mainitut korroosion suorituskykyluokitukset perustuvat standardiin ASTM B117 neutraalisuolasuihkelaboratoriotesteihin. Käyttöikä kentällä voi vaihdella paikallisten kemikaalipitoisuuksien, mekaanisten hankausjaksojen, ultraviolettialtistuksen ja kaluston pesuprotokollan mukaan.

---

VII. Ota yhteyttä HCIC:hen teknisten korroosionkestävien hydraulisylintereiden osalta

HCIC valmistaa tarkkoja, räätälöityjä hydraulisylintereitä, jotka on valmistettu induktiokarkaistusta kovakromista, QPQ-nestetypotuksesta ja merikäyttöisiä nikkelikromitankoja laiterakentajille maailmanlaajuisesti.
