Paineen vahvistuminen sisäänhydraulisylinteriton piirin suunnitteluongelma, joka voi jäädä näkymättömäksi normaalin käytön aikana ja ilmaantua vain, kun kammio tukkeutuu, venttiili sulkeutuu, öljyn lämpötila muuttuu tai kuorma pakottaa liikettä odottamattomaan suuntaan.
Perussyynä on yksitankoisen männän epätasainen pinta-ala. Kun öljy jää toiselle puolelle ja toinen puoli on paineistettu tai pakotettu liikkumaan, mäntä voi toimia hydraulisena tehostimena. Tuloksena oleva paine tukkeutuneessa kammiossa voi olla korkeampi kuin pumpun tuottama paine.
Lämpölukitus on siihen liittyvä riski. Jos öljyä jää kiinni suljettujen venttiilien väliin ja sylinterin lämpötila nousee, neste laajenee lähes kiinteän tilavuuden sisällä. Paineen nousu voi vaikuttaa tiivisteisiin, liittimiin, venttiileihin, putkiin ja sylinterin osiin, vaikka pumppu ei ole käynnissä.
OEM-ostajien kannalta keskeinen kysymys ei ole vain "Mikä on sylinterin työpaine?" Se on myös "Mitä painetta sylinteri näkee, kun piiri on tukossa, lämmitetty, laskettu alas, pysähtynyt tai taaksepäin ajettu?"
Perinteinenyksitankoinen hydraulisylinterisiinä on täysi männän pinta-ala kannen puolella ja pienempi rengasmainen alue varren puolella. Varsi vie osan männän alueesta varren puolella.
Jos kannen puoli on paineistettu, vaikka sauvan puoleinen tilavuus ei pääse purkamaan, männän kautta välittyvä voima vaikuttaa pienempään sauvan puoleiseen alueeseen. Ensikierron suhde on:
Tämä suhde on tekninen seulontatyökalu. Se olettaa yksinkertaistetun, staattisen tilan eikä korvaa täydellistä piirianalyysiä. Todellinen paine riippuu vuodosta, loukkuun jääneen ilman sisällöstä, nesteen kokoonpuristuvuudesta, rakenteellisesta yhteensopivuudesta, tiivisteen käyttäytymisestä, venttiilin vasteesta, kitkasta, lämpötilasta ja liikesuunnasta.
Pinta-alasuhde on syy siihen, että sylinteri voi kokea sauvan puoleisen paineen, joka ylittää pumpun paineen. Sylinteri ei luo energiaa tyhjästä; se vaihtaa voimaa ja siirtymää männän geometrian läpi samalla kun tukkeutunut tilavuus kokee erilaisen paineen.
Oletetaan vain aluesuhteen havainnollistamiseksi, että:
- Kannen puolen männän pinta-ala on 10 in²
- Vavan puoleinen rengasmainen pinta-ala on 7 in²
- Kannen puoleinen paine on 2100 psi
- Tangonpuoleinen kammio ei pysty purkamaan
Yksinkertaistettu tehostamisarvio on:
Tämä ei ole tuotteen luokitus, testitulos tai suunnittelun hyväksyntä. Se on laskentaesimerkki, joka osoittaa, miksi pumpun paineelle mitoitettu sylinteri saattaa silti vaatia vastakkaisen kammion ja venttiilijärjestelyn tarkistamista.
Jos sauvan puoleinen pinta-ala on paljon pienempi kuin kannen puolen pinta-ala, teoreettinen painesuhde tulee ankarammaksi. Varsinainen kone voi vähentää tai rajoittaa painetta vuodon, ylipaineventtiilin tai rakenteellisen liikkeen kautta, mutta nämä reitit on tarkoituksella suunniteltava ja tarkistettava.
Klassinen tila on paine kohdistettu korkin päähän samalla kun tangon pää on suljettu suljetulla suuntaventtiilillä, kuormanpidätysventtiilillä, pilottiohjatulla takaiskuventtiilillä tai jäätyneellä nestereitillä.
Riski kasvaa, kun kuorma tai tuleva kannen pään paine työntää sylinteriä takaisin vetäytymään. Tangon puoleisella öljyllä ei ole minne mennä, joten paine voi nousta nopeasti.
Kuormanpitoventtiilejä käytetään estämään hallitsematon liike. Ne ovat tärkeitä turvakomponentteja, mutta piirin on silti tarjottava hallittu reitti loukkuun jääneelle öljylle pidentymisen, sisäänvedon, pysäytyksen ja lämpömuutosten aikana.
Venttiilijärjestely, joka pitää riippuvan kuorman yhdessä tilassa, voi luoda painelukon toiseen tilaan. Tarkastuksen tulee kattaa käynnistys, normaali liike, hätäpysäytys, letkuvika, venttiilin jännitteenpoisto ja huoltoeristys.
Kovaa pysäytintä vasten ajettu sylinteri voi aiheuttaa painepiikin tai pidättää nestettä, jos venttiili jatkaa virtauksen syöttämistä. Mekaaninen pysäytin ei poista hydraulista energiaa; se siirtää kuorman rakenteeseen, sylinteriin, kiinnikkeisiin ja piiriin.
Iskun päätteen ohjaus, pehmusteen asetukset, kevennysreitit ja koneen pysäyttimet on siksi tarkasteltava yhdessä. Tyyny ei korvaa oikein suunniteltua painetta rajoittavaa reittiä.
Jotkut piirit yhdistävät tarkoituksella sylinteriportit tavalla, joka muuttaa nopeutta tai käyttää syrjäytynyttä sauvan puoleista öljyä. Nämä piirit voivat luoda epätavallisia paine- ja virtaussuhteita. Tavallinen sylinterilaskelma ei välttämättä kuvaa todellisia porttipaineita.
Kaavion tulee tunnistaa kaikki kannen ja sauvan pään kammioiden väliset liitännät, mukaan lukien regenerointireitit, ohjauslinjat, järjestysventtiilit ja virtauksen säätimet.
Hydrauliöljy laajenee lämpötilan noustessa. Jos öljy jää loukkuun jäykkään tai lähes jäykään tilavuuteen, paisunta ei pääse mihinkään ja paine kasvaa.
Paineen nousuun vaikuttavat nesteen ominaisuudet, jäänyt tilavuus, lämpötilan muutos, ilmapitoisuus, komponenttien kimmoisuus ja vuodon tai helpotuksen saatavuus. Yksinkertaistettu lämpölaajenemisarvio voi auttaa osoittamaan riskin suunnan, mutta sitä ei tule käyttää lopullisena paineen ennusteena ilman nestetietoja ja järjestelmän yhteensopivuutta.

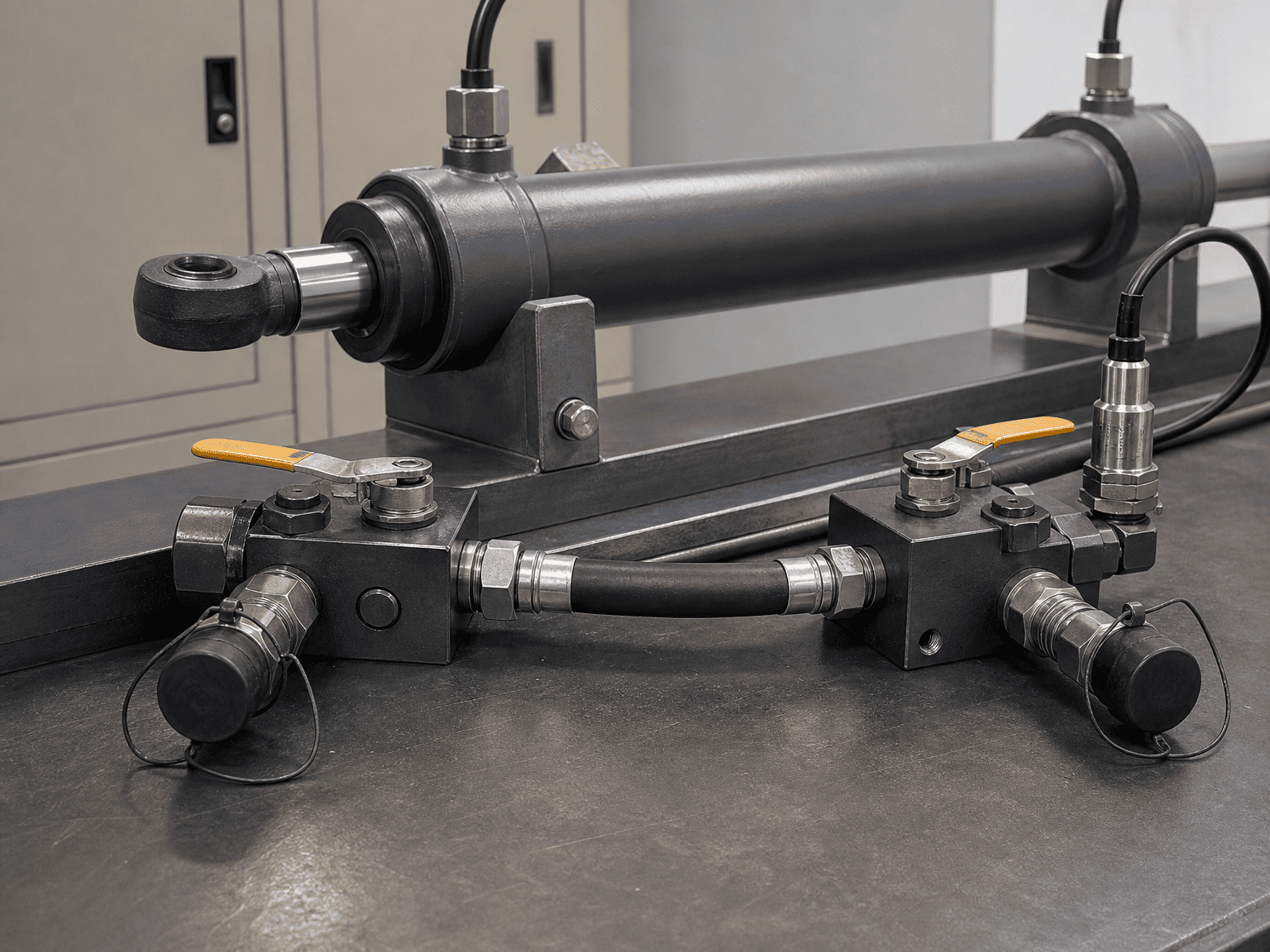

Terminen lukitus voi tapahtua, kun:
- Sylinteri on eristetty kahdella suljetulla venttiilillä
- Pilottiohjatut tarkastukset pidättävät molemmat portit
- Pikaliittimet irrotetaan, kun niiden väliin on jäänyt öljyä
- Kone siirretään kylmistä olosuhteista lämpimään konepajaan
- Auringonvalo tai muu lämmönlähde lämmittää eristettyä sylinteriä
- Kuormanpitopiiri estää normaalin paineen tasauksen
Pumppu voi olla pois päältä paineen noustessa. Tästä syystä huoltohenkilöstön ei pitäisi olettaa, että jännitteetön hydraulipiiri on paineeton.
Tunnista loukkuun jääneet tilavuudet ja laske tai testaa painereitti kannen ja tangon päälle. Sisällytä venttiilin vuoto, lämpölaajeneminen, loukkuun jäänyt ilma ja rakenteiden vaatimustenmukaisuus.
Piiri saattaa tarvita kevennyslaitteen, paisuntatilavuuden, akkujärjestelyn tai ohjatun täydennyspolun. Oikea ratkaisu riippuu kuormasta, vaarasta, venttiiliarkkitehtuurista ja sovellettavista koneen suunnitteluvaatimuksista.
Älä lisää varoventtiiliä tarkistamatta sen paineasetusta, virtauskapasiteettia, poistoreittiä ja vuorovaikutusta kuormanpitotoiminnon kanssa.
Tarkista sylinteriputki, mäntä, varsi, tiivisteet, portit, letkut, liittimet, venttiilit, jakoputket ja asennusrakenne. Pumpun kevennysasetus ei ole automaattisesti maksimipaine, joka näkyy jokaisessa tukkeutuneessa kammiossa.
Tarkista normaali pysäytys, hätäpysäytys, sähkövirran katkeaminen, letkuvika, venttiilikelan paluu, ohjauspaineen häviö ja manuaalinen huoltoeristys. Turvallinen pito voi silti vaatia paineenpoistopolun.
Määritä kylmäkäynnistystila, käyttölämpötila, pysäköintitila, varastointilämpötila ja suora altistuminen lämmölle. Jos sylinteri voidaan eristää nesteen ollessa loukkuun, lämpöpaine on otettava huomioon riskiarvioinnissa.
Paineen vahvistumista tai lämpölukitusta voidaan epäillä, kun kone näyttää:
- Tangon puoleinen letku tai liitinvika normaalista pumpun paineesta huolimatta
- Tiivisteen ekstruusiokuvio ilman vastaavaa pumpun ylipainetapahtumaa
- Sylinteri, jota on vaikea siirtää lämpenemisen tai jäähdytyksen jälkeen
- Kuormanpitoventtiili, joka lukittuu odotettua tiukemmin
- Jäljellä oleva paine pumpun pysäyttämisen jälkeen
- Liitin, jota ei voida turvallisesti löysätä huollon aikana
- Varoventtiili, joka avautuu vasta pysäytyksen tai lämpötilan muutoksen jälkeen
- Selittämättömiä painepiikkejä, kun sylinteri saavuttaa mekaanisen pysäytyksen
Nämä oireet eivät ole todiste yhdestä mekanismista. Ne osoittavat, että portin paine ja tukkeutuneen tilavuuden käyttäytyminen on mitattava ja kartoitettava.
1. Varmista, että kone on turvallinen. Noudata koneen valmistajan eristys- ja energiavarastointiohjeita. Älä löysää liitintä nähdäksesi, onko painetta läsnä.
2. Kirjaa molempien porttien paineet muistiin. Mittaa painetta sylinterin porteista asianmukaisissa kuormitus- ja lämpötilaolosuhteissa, ei vain pumpussa.
3. Seuraa venttiilin logiikkaa. Tunnista pilottiohjatut tarkastukset, vastapainoventtiilit, järjestysventtiilit, virtauksen säätimet ja mahdolliset regenerointiliitännät.
4. Tunnista loukkuun jääneet tilavuudet. Merkitse kaikki osat, jotka voidaan eristää suljetuilla venttiileillä tai irrotetuilla liittimillä.
5. Tarkista lämpötilahistoria. Kirjaa nesteen ja ympäristön lämpötilat ennen painetapahtumaa, sen aikana ja sen jälkeen.
6. Tarkista vian paikka. Vertaa sauvan ja korkin puoleisia tiivisteitä, liittimiä, letkuja ja venttiilin onteloita paineen aiheuttamien vaurioiden varalta.
7. Tarkista piirustusversio. Varmista, että kenttämuutokset eivät poistaneet kevennyspolkua tai muuttaneet venttiilin putkistoa.
8. Testaa uudelleen kontrolloiduissa olosuhteissa. Käytä sopivia instrumentteja ja dokumentoitua testaussuunnitelmaa ennen koneen palauttamista huoltoon.
Valmistaja voi antaa hyödyllisemmän vastauksen, kun tiedustelu sisältää:
- Sylinterin reikä, tangon halkaisija, isku ja asennusjärjestely
- Kannen ja tangon pään aukkojen koot ja letkun reititys
- Hydraulikaavio venttiilisymboleilla ja ohjauslinjoilla
- Pumpun vapautuspaine ja mitattu paine kussakin sylinteriportissa
- Kuorman suunta, riippuva kuorma ja mekaaniset pysäyttimet
- Kuormanpitoventtiilin, vastapainoventtiilin ja takaiskuventtiilin osanumerot
- Nesteen tyyppi, lämpötila-alue ja loukkuun jääneen tilavuuden tila
- Normaali pysäytys, hätäpysäytys ja tehonkatkos käyttäytyminen
- Kuvia epäonnistuneista tiivisteistä, liittimistä, letkuista tai venttiileistä
- Vaadittu pitotoiminto ja sovellettavat koneen turvallisuusvaatimukset
Yksittäinen pumpun painearvo riittää harvoin paineen voimistumisen diagnosointiin.
Havainnollistava pinta-alalaskelma ei ole paineluokitus. Artikkelissa ei määritetä yleistä kevennysasetusta, venttiilin kokoa, sallittua lämpötila-aluetta tai turvallista käyttöpainetta määrittelemättömälle sylinterille.
Oikean painerajan tulee perustua senhetkiseen sylinteripiirustukseen, materiaali- ja tiivistemäärittelyyn, piirin suunnitteluun, venttiilitiedoihin, testien todisteisiin ja koneen riskiarvioon. Parker-luettelo, yleinen hydrauliartikkeli tai kaava voivat selittää mekanismin, mutta mikään niistä ei korvaa lopullista sovelluksen tarkistusta.
HCIC, joka tunnetaan myös nimellä Jinan Huachen Industrial Co., Ltd., kehittää ja valmistaa hydraulisylintereitä ja hydraulisia voimayksiköitä ajoneuvoihin, jätteenkäsittelyyn, rakentamiseen ja teollisuuslaitteisiin. Paineen tehostamisen tarkistusta varten toimita täydellinen piiri ja mitatut käyttöolosuhteet, jotta sylinteri voidaan arvioida osana konetta, ei erillään.
