Hitsattu kaksihaarainen hydraulisylinteri pyörii 3000 PSI:llä. Taotut haarukat, tukevat hitsit sopivat traktoreihin, kippiperävaunuihin. Mukautettu koko, OEM-logo, ISO9001-tehdas, 12 kuukauden täyden palvelun takuu.
Bore Size:
30mm-200mm (1,2-8 tuumaa)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21 MPa (3000 PSI)Hitsattu kaksihaarainen hydraulisylinteri tarkoittaa täysin hitsattua hydraulisylinteriä, joka on varustettu integroidulla taotulla kaksoishaarukalla sylinterin pohjassa ja varren päässä, se kuuluu raskaaseen hitsattuihin sylinterisarjaan ja käyttää pääasiassa kaksitoimista öljypiirin suunnittelua.

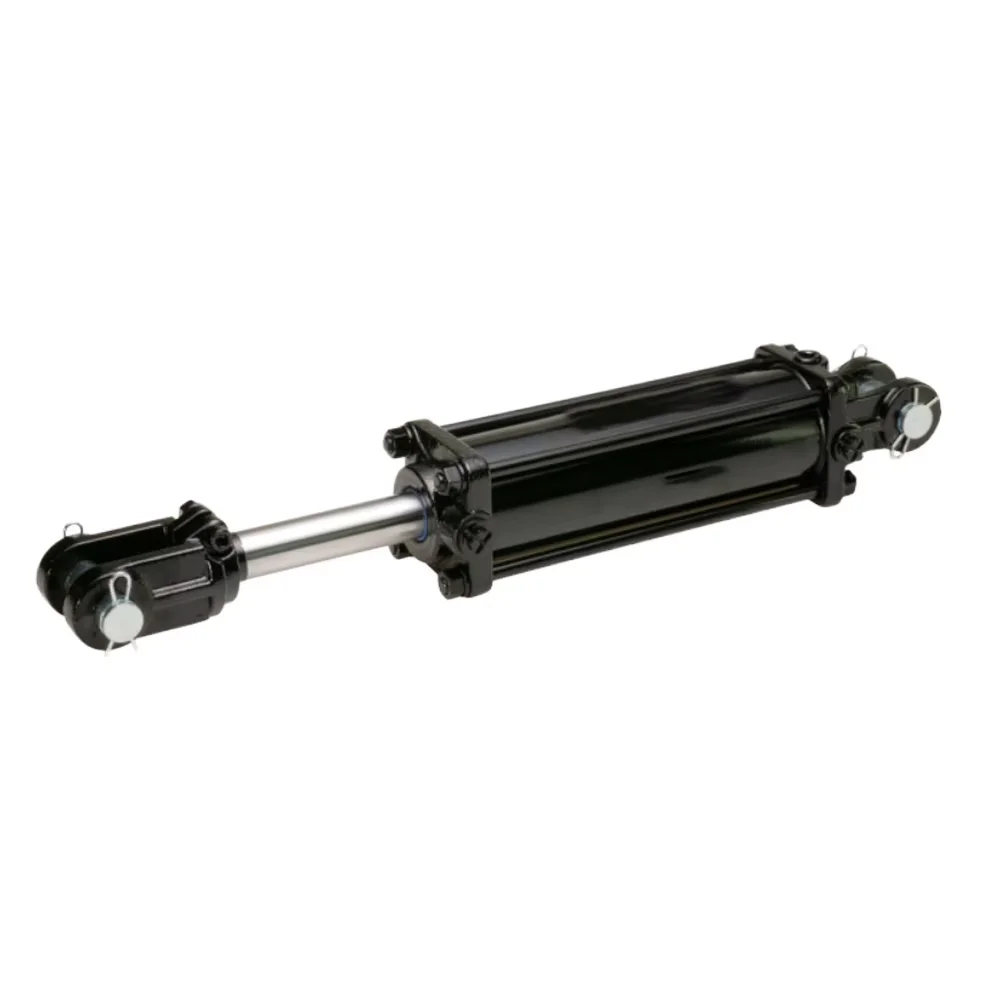

Poikkeaa perinteisestä raidetangon hydraulisylinteristä, hitsatulla kaksoishaarukkasylinterillä on kompakti kokonaisrakenne, vahvempi kyky vastustaa sivuttaista kuormitusta ja pidempi käyttöikä ulkona mutaisessa, suuren kuormituksen työympäristössä.
Maatilakorjaamot, perävaunujen OEM-tehtaat ja pienet rakennuskoneiden valmistajat kohtaavat usein viallisia hitsattuja hydraulisylintereitä, joissa on ohuet hitsaussaumat ja ohuet tynnyrin seinämät. Nämä halvat sylinterit vuotavat helposti öljyä, taipuvat kiinnityskorvakkeista tai halkeavat pitkäaikaisessa nostotyössä.
Olemme valmistaneet hitsattuja kaksihaaraisia hydraulisylintereitä 28 vuoden ajan, paikan päällä toimivat insinöörimme käsittelevät satoja maailmanlaajuisilta ostajilta tulevia sylinterivikoja joka kuukausi. Optimoimme haarukkahitsausrakenteen, paksunnamme tynnyrin seinämiä ja päivitämme tiivistekokoonpanoa välttääksemme kaikki yleiset ulkona olevien raskaiden koneiden rikkoutumisongelmat. Pientä näytetilausta ilman MOQ:ta tuetaan asiakastestissä.
Kaikki hitsatun kaksihaaraisen hydraulisylinterimme ydinkäsittelyvaiheet on viimeistelty omassa 12000 ㎡:n hydraulipajassamme, ilman avainkomponenttien ulkoistamista. Jokainen vene on suunniteltu parantamaan kuormankestävyyttä ja tiivistyskykyä.
2.1.1 Hiottu saumaton paksu piippu
Käytämme kuumavalssattua saumatonta teräsputkea, jossa on sisäinen tarkkuushiontakäsittely, tynnyrin seinämän paksuus on paksumpi kuin tavalliset markkinamallit. Paksu tynnyri voi vähentää sylinterin muodonmuutoksia jatkuvassa korkeassa paineessa, ja sisäinen hionta eliminoi naarmut, jotka aiheuttavat sisäistä öljyvuotoa.

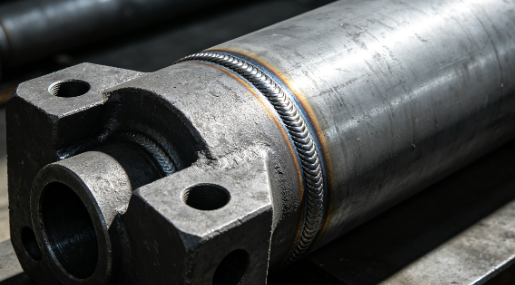

Kaksoisliitoskorvakkeet ovat yksiosaisia taottua terästä ohuen levyn jatkohitsauksen sijaan. Haaran ja piipun välisessä liitosasennossa käytetään 8-12 mm:n täydellistä uppokaarihitsausta, hitsaussauma on paksu ja tasainen, mikä estää tehokkaasti korvakkeen halkeamisen traktorin ja puunhalkaisukoneen raskaan sivuttaisvoiman vaikutuksesta.
Männänvarren pinta on tarkkuushiottu ja päällystetty sitten 28-32μm kovakromikerroksella. Paksu kromipinnoite tuo vakaan ruosteenesto- ja kulutuskestävyyden, pinnoite ei kuoriudu irti edes vuoden jatkuvassa mutaisessa maataloustyössä.
Vakiokokoonpano käyttää NBR-kumitiivisteitä, jotka sopivat tavanomaiseen hydrauliöljyyn normaalilämpötilassa. FKM fluorikumitiivisteet ovat valinnainen päivitys korkean lämpötilan laitteille, jotka toimivat -20 ℃ - 180 ℃, estävät täysin sisäisen ja ulkoisen öljyvuodon.
Jokaisen valmiin hitsatun kaksihaaraisen hydraulisylinterin on läpäistävä 1,5-kertainen ylikuormituspaineen pitotesti 30 minuutin ajan ja täydellinen ilmatiiveystarkastus ennen toimitusta. Tallennamme testitiedot jokaisesta sylinteristä ja voimme tarjota täydellisen painetestiraportin massatilausasiakkaille.
Hitsattua haarukan hydraulisylinteriämme käytetään laajalti kaikenlaisissa maatilan liikkuvissa laitteissa, kaksoishaarukkakiinnitys mahdollistaa nopean tappiakselin asennuksen ilman lisätarvikkeita.
Tärkeimmät yhteensopivat varusteet: traktorin nostovarsi, puunhalkaisukoneen hydraulisylinteri, heinäpaalain, pieni harvesteri, maatilan nostoperävaunu.
Kompakti hitsattu kaksoiskorvasylinteri sopii pieniin rakennuskoneisiin, joissa on rajoitettu asennustila, vakaa suorituskyky rakennustyömaan pölyn ja tärinän alla.
Tärkeimmät yhteensopivuuslaitteet: minikaivukoneen apumäntä, kuormaimen kallistussylinteri, pieni tiejyrä, betoninnostosekoitin.
Erittäin kantava hitsattu haarukkasylinteri on logistiikan nostoajoneuvojen ja varaston lastauslaitteiden yleisin varaosa.
Tärkeimmät yhteensopivat varusteet: kippiperävaunun hydraulisylinteri, hinausauton nostopuomi, telakkatasoittimen hitsattu hydraulisylinteri, saksinostopöydän mäntä.
Mittatilauskokoinen hitsattu kaksoishaarukkasylinteri voidaan räätälöidä teollisuuslaitteiden piirustusten mukaan, soveltuu jätteenkäsittelyyn, materiaalinnostoon ja laitteiden huoltoon.
Tärkeimmät yhteensopivat varusteet: jätepuristin, materiaalinnostokone, pieni hydraulipuristin, jälkimarkkinakorjauksen vaihtohydraulimäntä.
| Tarkastuskohde | Vakioparametri |
|---|---|
| Poran koko | 30mm-200mm (1,2-8 tuumaa) |
| Tangon halkaisija | 20mm-120mm |
| Iskun pituus | 50mm-3000mm |
| Nimelliskäyttöpaine | 21 MPa (3000 PSI) |
| Vakiotoimintotyyppi | Kaksoisnäyttelijänä |
| Normaali tiivistemateriaali | NBR kumi |
| Pintakäsittely | Mattamusta ruosteenestomaali |
| Mukautettu kysyntä | Valinnainen päivitysjärjestelmä |
|---|---|
| Erityinen poraus | Mini 25mm / Oversize 250mm räätälöity poraus |
| Erityinen aivohalvaus | Rajoittamaton pitkäiskuinen hitsattu haarukkasylinteri |
| Korkean paineen kysyntä | 25MPa / 35MPa raskas korkeapaineversio |
| Yksinäisen toimijan tarve | Yksitoiminen hitsattu kaksihaarainen sylinteri |
| Korkean lämpötilan työskentely | FKM fluorikumitiivistekokoonpano |
| Rannikon korroosionesto | Sinkitty pintapinnoite |
| Clevis-räätälöinti | Mukautettu haarukkareiän halkaisija, pidennetty haarukkakorvake |
Koko hydraulisylinterimme tuotantolinjamme läpäisee ISO9001 laatujärjestelmän sertifioinnin, kaikki raskaaseen käyttöön hitsatut hydraulituotteet täyttävät CE-teollisuuden turvallisuusstandardin. Voimme toimittaa kopion todistusasiakirjoista asiakkaan tulliselvitystä ja tehdastarkastusta varten.
Asetamme riippumattoman raaka-aineiden tarkastuspajan, puolivalmiiden tuotteiden käsittelyn tarkastusaseman ja valmiin tuotteen painetestaushuoneen. Kaikki raakateräsputket, taotut haarukat ja tiivisteosat tarkastetaan ennen tuotantoa, vialliset raaka-aineet hylätään suoraan valmiin tuotteen vian välttämiseksi.
Jokainen hitsattu kaksihaarainen hydraulisylinteri päällystetään ensin ruosteenestoöljyllä ja kääritään muovikalvolla meriveden korroosion välttämiseksi merikuljetuksen aikana. Aseta sitten kiinteään vientipuukoteloon kiinteällä vaahtomuovipehmusteella törmäysten ja muodonmuutosten estämiseksi pitkän matkan logistiikassa.
Kysymys 1: Voinko mukauttaa ei-standardista poikkeavaa poraus- ja iskuhitsattua kaksoishaarukkasylinteriä?
A1: Kyllä, tekninen tiimimme voi suunnitella ainutlaatuisen sylinterin koon laitepiirustuksen mukaan 24 tunnin sisällä.
Kysymys 2: Mikä on tavallisen hitsatun haarukan suurin työpaine?
A2: Vakionimellispaine on 3000 PSI (21 MPa), 35 MPa korkeapaineinen päivitetty malli on saatavana raskaan kuorman kaivoslaitteille.
Q3: Kuinka pitkä on hitsatun kaksihaaraisen hydraulisylinterin takuuaika?
A3: Tarjoamme 12 kuukauden takuun normaalissa oikeassa toimintakunnossa, virheellisen käytön aiheuttamat vauriot eivät kuulu takuun piiriin.
