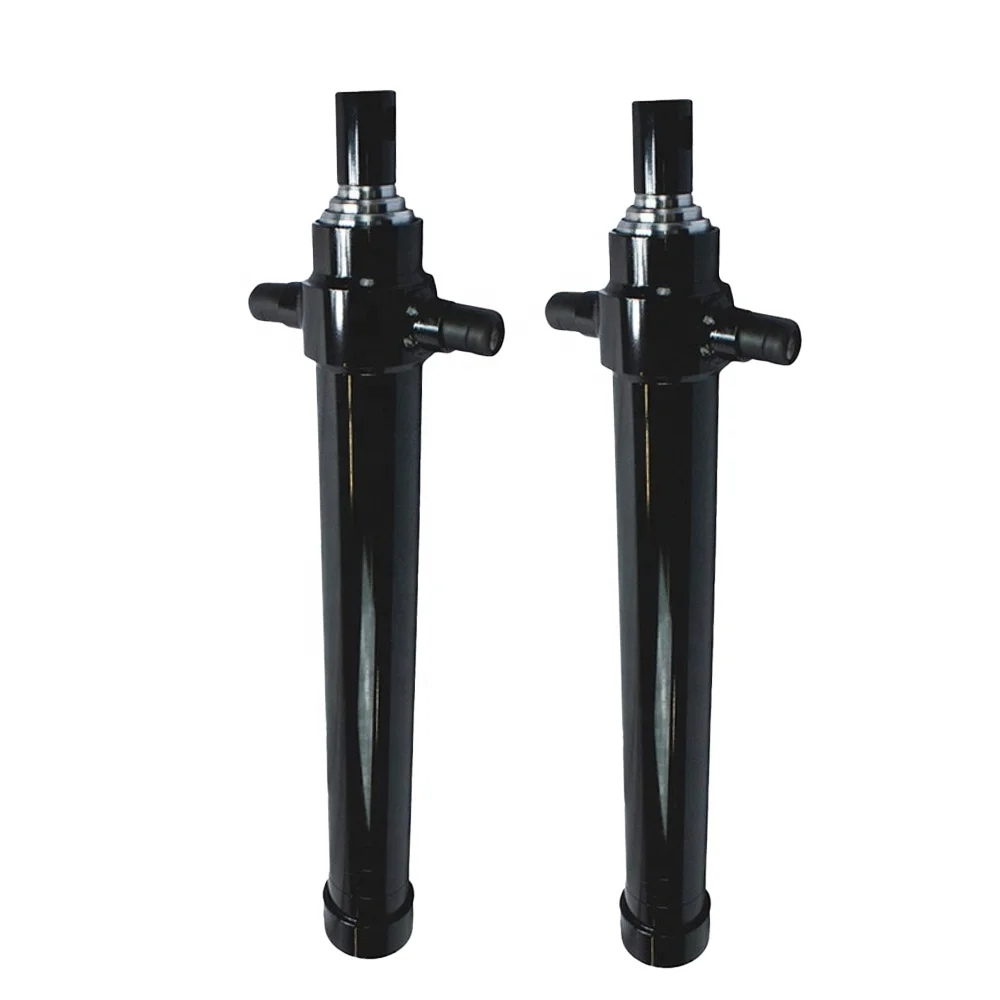

3TG-E90x1199 on kolmivaiheinen alustan alla oleva teleskooppinen hydraulisylinteri, jonka iskunpituus 1 199 mm, maksimikäyttöpaine 220 bar ja 5–14 tonnin luettelokippialue.
Number of stages:
3 vaihettaWorking volume:
6,2LMaximum working pressure:
220 bar3TG-E90x1199 on kolmivaiheinen alustan alla oleva teleskooppinen hydraulisylinteri, joka on lueteltu HCIC-2026-luettelossa. Sen kompakti pohjarakenne on tarkoitettu kippijärjestelmäsovelluksiin, joissa sylinterin on suoritettava pitkä isku ja pysyttävä korin ja alustan alla olevassa tilassa.
Luettelossa on 1 199 mm iskunpituus, 35 kg massa, 6,2 litran työtilavuus ja maksimikäyttöpaine 220 bar. Se antaa myös 5–14 tonnin kippikapasiteetin ja L/A/B/C/D/E-asennusmitat. Nämä arvot tukevat alustavaa sovituskeskustelua; ne eivät korvaa täydellistä perävaunulaskelmaa.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 3TG-E90x1199 |
| Vaiheiden lukumäärä | 3 |
| Aivohalvaus | 1,199 mm |
| Massa | 35 kg |
| Työmäärä | 6,2 litraa |
| Suurin työpaine |
220 bar |
| Luettelon kippauskapasiteettialue | 5-14 tonnia |
| Koko L | 598 mm |
| Mitta A | 160 mm |
| Mitta B | 438 mm |
| Mitta C | 108 mm |
| Mitta D | 92 mm |
| Mitta E | 58 mm |
Yllä olevat spesifikaatioarvot on kopioitu mukana toimitetun HCIC-2026-luettelon alustan teleskooppisylinteritaulukosta. Luettelon 5–14 tonnin luku on sovellusalue, ei yleinen hyötykuormahyväksyntä jokaiselle kippiperävaunulle.
Kolmivaiheinen pohjarakenne
3TG-E90x1199 käyttää kolmea teleskooppitasoa. Kun sisään vedetään, sisäkkäiset tasot auttavat pitämään sylinteripaketin alustan asennusalueella. Pidennyksen aikana portaat tuottavat kippaussykliin tarvittavan liikkeen ilman, että koko työpituus on läsnä suljetussa asennossa.
Vaihejärjestely tarkoittaa myös sitä, että sylinterin voima ja nopeus voivat vaihdella venytyksen aikana. Tehollinen pinta-ala muuttuu eri vaiheiden aktivoituessa, joten valinnassa tulee ottaa huomioon kuorma, saranoiden geometria, kaatokulma, pumpun virtaus ja venttiilin asetukset.
Alustan asennusta ohjaa enemmän kuin sylinterin suljettu pituus. Ostajan tulee tarkistaa teline- tai tukijärjestely, tappien kohdistus, alustan välys ja sylinterin rata, kun kori siirtyy suljetusta asennosta kallistettuun asennosta.
Luettelossa L lukee 598 mm ja mitat A–E vastaavasti 160, 438, 108, 92 ja 58 mm. Näitä mittoja tulee verrata asiakkaan runkopiirustukseen ja asennusjärjestelyyn. Sylinteri on kohdistettava kiinnitysrakenteen mukaan sen sijaan, että se pakotetaan paikalleen kannakkeen vääristymällä.
HCIC:n luettelossa on myös lisävarusteita ja tukivaihtoehtoja alaosan sylinterilinjalle, mukaan lukien sauvasilmä- tai pallomaiset liitosviitteet ja sylinterin tukiteline. Tarkka liitäntä- ja tukijärjestely 3TG-E90x1199-projektille tulee vahvistaa nykyisestä piirustuksesta sen sijaan, että se olisi oletettu yleisestä luettelokuvasta.
3TG-E90x1199 on listattu maksimikäyttöpaineella 220 bar. Tämä arvo on tarkistettava pumpun, paineenalennusventtiilin säädön, hydraulilinjojen, öljyn puhtauden, asennusrakenteen ja täydellisen kippauskuorman yhteydessä.
Luettelossa on listattu 5–14 tonnin kippauskapasiteetti. Tätä aluetta tulee käsitellä luettelon sovellusviitteenä. Todellinen soveltuvuus riippuu perävaunun rungosta, kuorman jakautumisesta, saranoiden asennosta, kallistuskulmasta, alustan lujuudesta, hydraulisesta virtauksesta ja käyttöolosuhteista.
Sylinteri, jossa on oikea reikä tai isku, voi silti olla sopimaton, jos asennusgeometria tai järjestelmän paine on väärä. Siksi hakemuksen täydellinen tarkistus on suoritettava ennen sylinterin tilaamista.

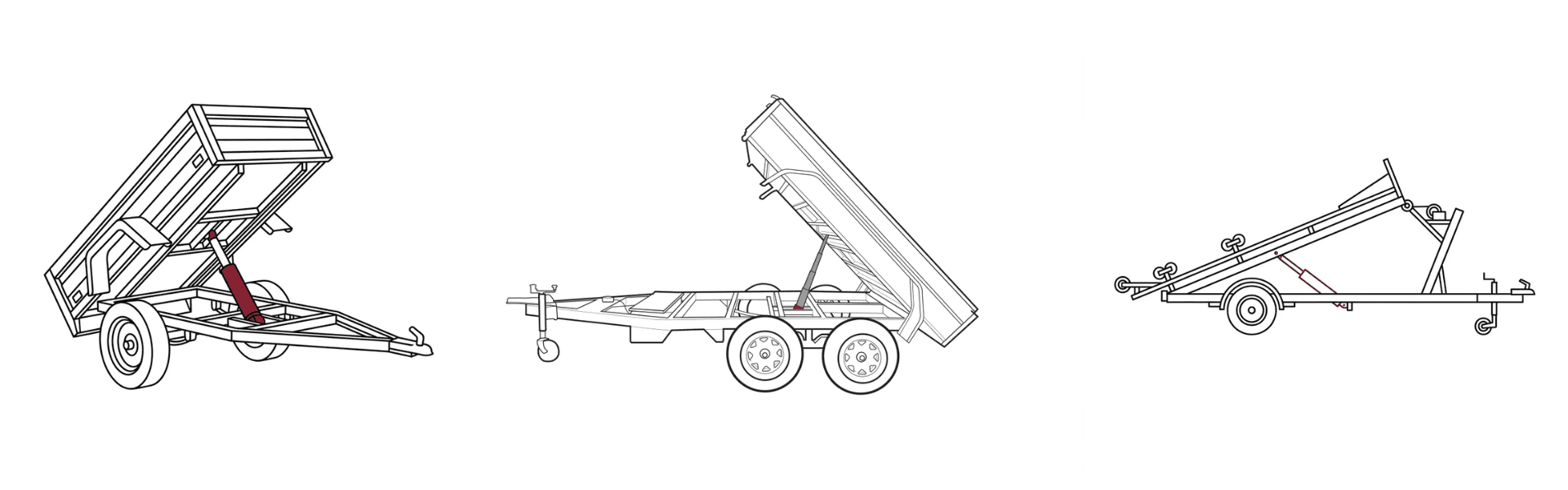

3TG-E90x1199 soveltuu kippiperävaunu- ja kippijärjestelmäprojekteihin, joissa tarvitaan kolmivaiheinen sylinteri, jonka iskunpituus on 1 199 mm. Sitä voidaan harkita OEM-rakennuksissa, vaihtotöissä ja perävaunujen uudelleensuunnittelussa, kun käytettävissä oleva tila ja järjestelmävaatimukset vastaavat luettelon tietoja.
Mukana toimitettu HCIC-luettelo kuvaa alaosan sylinterilinjaa kahdesta kuuteen vaiheeseen, mutta tämä artikkeli keskittyy vain malliin 3TG-E90x1199. Muita malleja ei saa käyttää sen mittojen tai käyttötietojen korvikkeena ilman erillistä teknistä tarkastusta.
Lähetä 3TG-E90x1199 tarjous tai vaihtoarvio:
- Perävaunun tyyppi ja korimitat
- Vaadittu isku ja suljettu asennustila
- Alustan, kehdon ja kannakkeen piirustukset
- Pin- tai palloliitostiedot
- Pumpun paine- ja virtaustiedot
- Letku- ja porttijärjestely
- Kaatokulma ja kuorman jakautuminen
- Kuvia nykyisestä sylinteristä ja asennusalueesta
- Vaadittu määrä ja vaihtotila
Nämä yksityiskohdat auttavat erottamaan sylinterin vaihdon suuremmasta kiinnikkeestä, kohdistuksesta tai hydraulijärjestelmän ongelmasta.
3TG-E90x1199 on kolmivaiheinen alustan alla oleva teleskooppinen hydraulisylinteri, jonka iskunpituus on 1 199 mm, suurin käyttöpaine 220 bar, työtilavuus 6,2 litraa ja 5–14 tonnin luettelokippialue. Sen 598 mm L-mitta ja luetellut A–E-mitat tarjoavat käytännöllisen lähtökohdan asennuksen suunnittelulle.
Lopullisen valinnan tulee perustua koko perävaunujärjestelmään, ei pelkästään iskun tai paineen perusteella. Lähetä pohjapiirros ja hydrauliikkatiedot HCIC:lle projektikohtaista tarkastusta varten ennen ostamista.
HCIC kehittää ja valmistaa hydraulisylintereitä ja voimalaitteita ajoneuvo- ja teollisuussovelluksiin. 3TG-E90x1199-projektissa HCIC voi tarkistaa piirustukset, mitatut mitat ja hydraulivaatimukset OEM- tai vaihtokyselyä varten.
Pyydä 3TG-E90x1199 tarkistusta:
