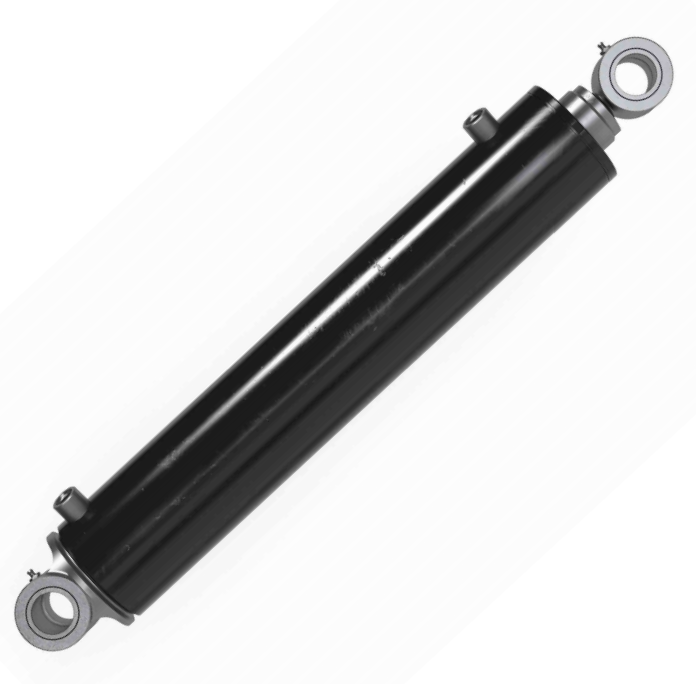

Liukuva hydraulisylinteri takakuormaajille tarkoitettuihin roska-autoihin

Liukuhydrauliikkasylinteri M-1419165 on lueteltu HCIC-2026-luettelossa takakuormaimen jäteauton hydraulisylintereiden alla. Sen luettelokuvaus on liukusylinteri, jossa on 5 tuuman reikä, 4 tuuman tanko ja 32,5 tuuman iskunpituus.

Liukuhydrauliikkasylinteri toimii osana takakuormaimen sisäistä materiaalinkäsittelymekanismia. Se tulee arvioida yhdessä liukulevyn, ohjainten, tappien, runkorakenteen ja hydraulipiirin kanssa. Hydraulisylinteri, jossa on sama nimellisreikä, ei ole automaattisesti oikea vaihto, jos isku, varren koko, kiinnityskeskukset tai liikerata poikkeavat toisistaan.

---

I. M-1419165 Tekniset tiedot

Luettelomerkinnässä ei mainita mallin M-1419165 mallikohtaista työpainetta, painoa, porttimäärityksiä, suljettua pituutta tai materiaaliluokkaa. Nämä tiedot on vahvistettava todellista konetta ja vaihtokokoonpanoa varten.

---

II. Tuotteen rakenne ja toimintalogiikka

M-1419165 käyttää 5 tuuman reiän ja 4 tuuman tangon mittasuhdetta tuottamaan hallitun lineaarisen liikkeen takakuormaimen liukumekanismissa. Suuri tangon halkaisija on tärkeä asennusreferenssi, koska se vaikuttaa tangon puoleiseen alueeseen, ohjainjärjestelyyn, asennusliitäntöihin ja käytettävissä olevaan välykseen.

32,5 tuuman iskunpituus kuvaa sylinterin lineaarista liikettä. Liukulevyn todellinen rata riippuu ohjauskiskoista, nivelten tai tappien paikoista, mekaanisista rajoittimista ja takakuormaimen rungon muodosta. Tästä syystä vaihtotarkastuksessa on mitattava sylinteri molemmissa pääteasennoissa, ei vain verrattava luettelon iskun määrää.

Luettelossa M-1419165 sijoitetaan takakuormaimen roska-auton osaan ja tunnistetaan erityisesti liukusylinteriksi. Tämä sovelluksen kuvaus auttaa ostajaa keskittymään kyselyyn liukuliikenteeseen ja ohjauksen kohdistukseen sen sijaan, että käsittelisi osaa yleiskäyttöisenä teollisuussylinterinä.

---

III. Asennus- ja valintatarkastukset

Tarkista ennen M-1419165:n tilaamista:

• Liukumekanismi:Varmista, että sylinteri siirtää takakuormaimen rungon vaatimaa liukutoimintoa.
• Asennuskeskukset:Mittaa asennusetäisyys täysin sisään vedetyssä ja täysin ulos vedetyssä asennossa.
• Reiän ja tangon välys:Tarkista 5 tuuman piippu ja 4 tuuman tanko ohjaimia, kansia ja lähellä olevia rakenteita vastaan.
• Aivohalvauksen polku:Vertaa 32,5 tuuman luetteloiskua liukulevyn todelliseen liikeradan ja pysähdyksiin.
• Tappi ja kiinnike sopivat:Tallenna tappien halkaisijat, haarukan leveys, holkkien yksityiskohdat ja kannattimen kohdistus.
• Hydraulipiiri:Anna olemassa olevat paine-, virtaus-, venttiili- ja porttitiedot teknistä tarkastelua varten.
• Ohjeen kunto:Tarkasta liukuohjaimet ja rungon rakenne ennen vaihtosylinterin asentamista.
• Palvelun käyttöoikeus:Varmista, että tiivisteet, tangon pinta, liitännät ja kiinnityskohdat voidaan tarkastaa turvallisesti.

Liuskisylinterin ei pitäisi olettaa ylittävän taipuneen ohjaimen tai takertuneen liukulevyn. Liiallinen mekaaninen vastus voi vaikuttaa koko piiriin ja saada äänen vaihto näyttämään väärältä osalta.

---

IV. Sovellukset

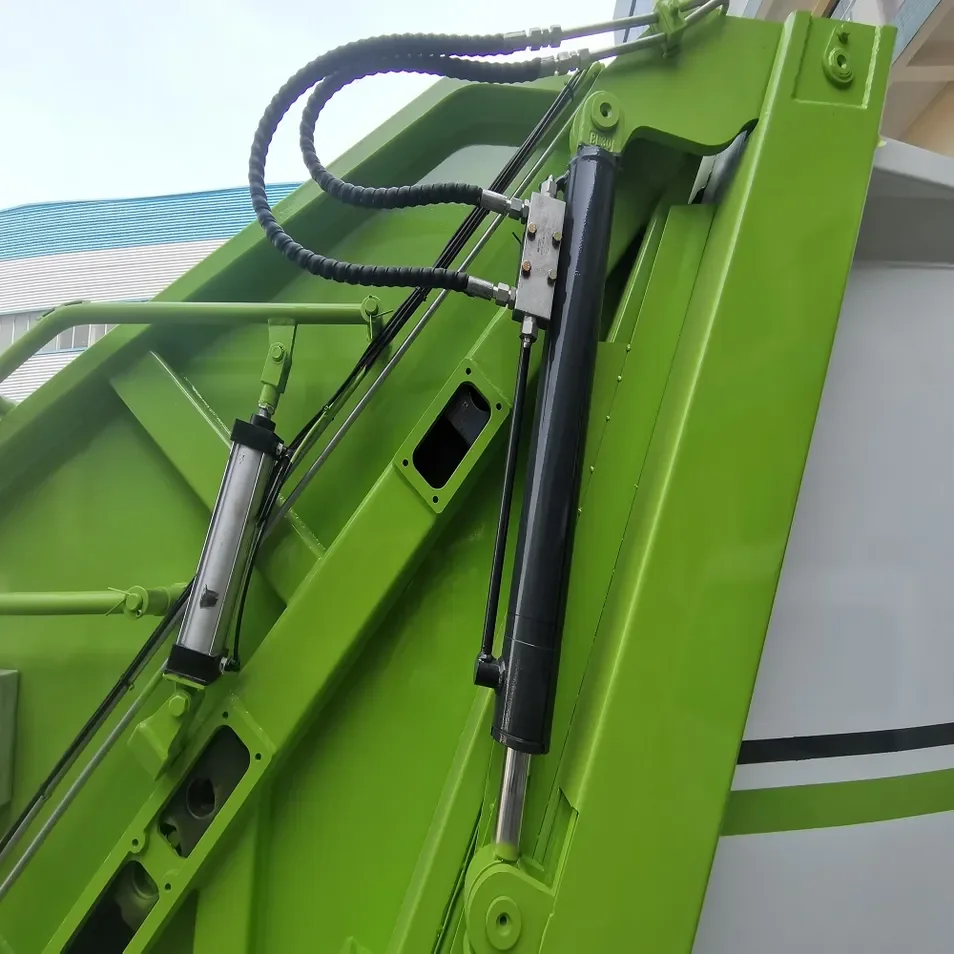

HCIC-luettelossa on M-1419165 liukuhydrauliikkasylinteri takakuormaajien jäteautojen hydraulijärjestelmiin. Siksi sitä voidaan harkita takakuormaajien OEM-integraatiossa, vaihtosylinterien hankinnassa ja kaluston kunnossapidossa, kun mallin mitat ja liukumekanismi ovat yhteensopivia.

Sovellusmerkintä ei takaa yleistä sopivuutta. Takakuormaimen rungot voivat vaihdella ohjausjärjestelyn, liukumittojen, lastausjärjestyksen ja hydraulisten ohjainten osalta. Nämä erot tulee tarkistaa ennen ostoa.

---

V. Miksi mallin kuvauksella on merkitystä

Varaosien ostamisessa "liukusylinteri" on hyödyllisempi kuin yleinen hydraulisylinteritarra, koska se yhdistää komponentin tiettyyn koneen toimintoon. Ostaja voi käyttää tätä kuvausta järjestääkseen teknisen tiedustelun:

• Liukumatka
• Ohjaus ja levyn liike
• Asennuskeskuksen mitat
• Kehon puhdistuma
• Hydraulinen nopeus ja paine
• Pääteasennon ohjaus

Tämä toiminto-ensimmäinen lähestymistapa vähentää sylinterin valinnan riskiä vain siksi, että sen reikä näyttää samanlaiselta kuin olemassa oleva osa.

---

VI. OEM- ja vaihtokyselyjen tarkistuslista

Lähetä HCIC:

• Nykyiset M-1419165 valokuvat tai nimikilven tiedot
• Takakuormaimen korityypin ja liukumekanismin piirustukset
• Reiän, tangon ja iskun vahvistus
• Pidennetyt ja sisäänvedetyt asennuskeskuksen mitat
• Tappi, haarukka, kannatin ja holkkiyksityiskohdat
• Hydraulikaavio, paine- ja virtaustiedot
• Portti ja letkujärjestely
• Liukulevyn ja ohjaimen kunto
• Käyttösykli ja jätemateriaaliolosuhteet
• Määrä ja kohde

Jos alkuperäinen sylinteri on viallinen, liitä mukaan kuvat tangosta, piipusta, kiinnityskohdista ja ohjaimista. Ympäröivä mekanismi voi olla merkityksellinen korvaavan arvioinnin kannalta.

---

VII. FAQ

---

VIII. Johtopäätös

M-1419165 liukusylinteri on luettelossa määritelty liukusylinteri takakuormaajien jäteautosovelluksiin. Sen tärkeimmät tunnistetiedot ovat 5 tuuman reikä, 4 tuuman tanko, 32,5 tuuman isku ja luettelon kuvaus "Slide Sylinder".

Nämä arvot tarjoavat käytännöllisen lähtökohdan OEM- ja vaihtokyselyille, mutta luotettava päätös vaatii muutakin kuin porauksen vertailun. Lähetä liukumekanismin piirustus, asennusmitat, hydraulipiirin tiedot ja ohjeiden kunto, jotta HCIC voi arvioida M-1419165:n suhteessa koko jäteautojärjestelmään.

---
