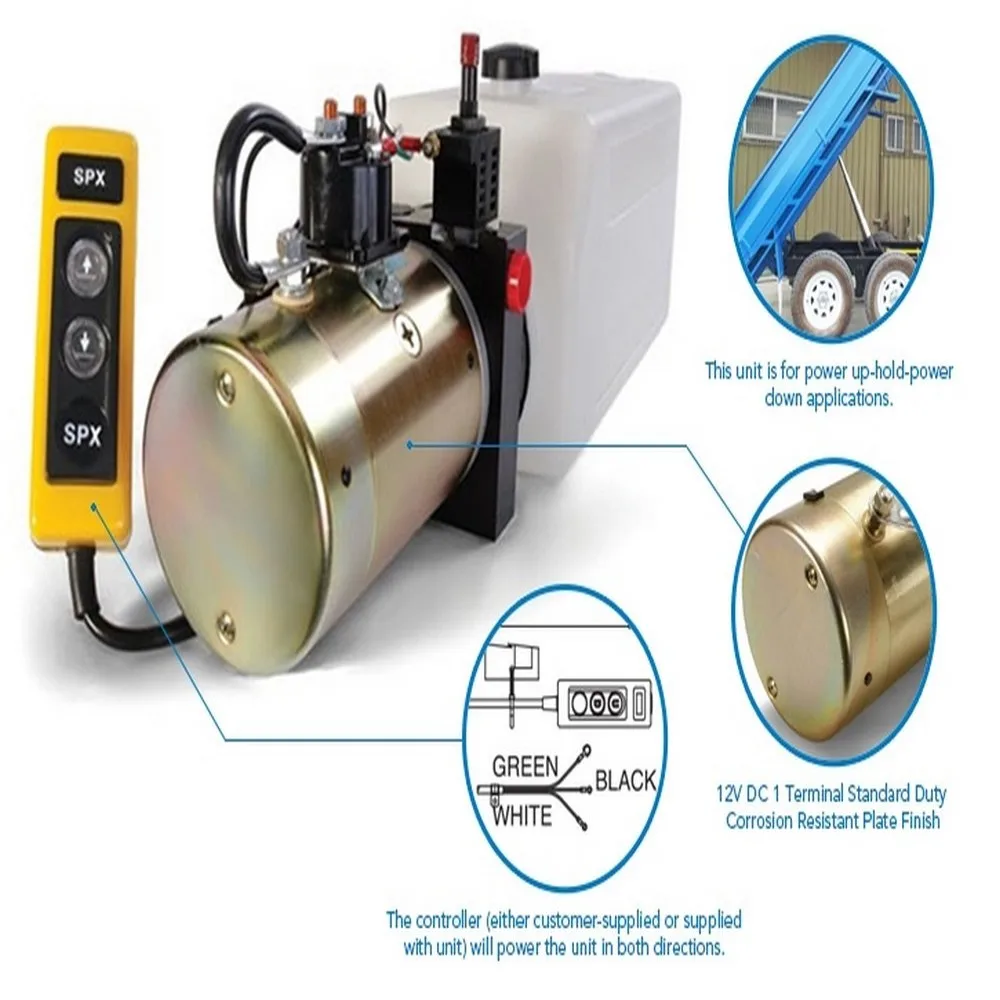

Yksitoiminen hydraulinen voimayksikkö kippiperävaunuihin

Kippiperävaunujen yksitoiminen HCPGS-hydraulivoimalaite on suunniteltu nostosuuntaan tehon saaville piireille, jotka käyttävät koneen omaa painoa tai erillistä palautusjärjestelyä laskemiseen. HCIC-luettelossa tämä malli on yksitoiminen yksikkö, jossa on 1,2 GPM virtaus, SAE #6 -portti, 4 gallonan säiliö, 3 000 PSI ja solenoidikäyttöinen 2-tie, 2-asentoinen venttiili.

Tämä yhdistelmä on hyödyllinen, kun perävaunu tarvitsee suoraviivaisen käynnistyspiirin hydraulisen tehon sijaan molempiin sylinterisuuntiin. Oikea käyttökohde riippuu edelleen sylinteristä, kuormitusreitistä, perävaunun geometriasta, akkujärjestelmästä, letkun reitityksestä ja ohjaustavasta.

---

I. HCPGS-vaatimukset

Nämä ovat luettelon tunnistearvoja. Niitä ei pidä pitää yleisenä nostokapasiteetina, taatun nopeuden tai jokaisen perävaunun täydellisenä sähköisenä eritelmänä.

---

II. Kuinka HCPGS-piiri toimii

Yksitoiminen HPU lähettää paineistettua öljyä sylinterin yhdelle työpuolelle. Kun solenoidiventtiili saa jännitteen, pumppu syöttää virtaa kytketyn toimilaitteen nostamiseksi tai laajentamiseksi. Kun komento poistetaan, piiri vaihtuu paluutilaansa valitun perävaunumallin mukaan. Todellinen laskukäyttäytyminen riippuu sylinterin tyypistä, kehon painosta, mekaanisesta vastusta, kuormansäätöjärjestelystä ja paluureitistä.

Tämä on tärkein ero yksitoimisen yksikön ja käynnistys-/virrankatkaisupiirin välillä. Jos perävaunu vaatii HPU:n ajamaan sylinteriä molempiin suuntiin, yksitoiminen HCPGS-kokoonpano ei ole automaattisesti oikea valinta. Sylinteri ja ohjausjärjestys tulee tarkistaa ennen tilaamista.

---

III. Tuoteominaisuudet, joilla on merkitystä trailerin asennuksessa

3.1 - Yksinkertainen yksitoiminen ohjaus

2-tie, 2-asentoinen solenoidiventtiili antaa HCPGS:lle kohdistetun ohjausjärjestelyn yksitoimiselle piirille. Tämä voi helpottaa hydraulisen kaavion tarkastelua, kun perävaunu tarvitsee vain koneellista nostoa ja määritellyn laskupolun.

3,2--1,2 GPM-luettelon kulku

Listattu virtaus on nopeuden arvioinnin lähtökohta. Perävaunun todellinen liike riippuu sylinterin tilavuudesta, kuormituksesta, venttiilin rajoituksesta, letkun pituudesta, akun tilasta ja sylinterin portissa käytettävissä olevasta virtauksesta. Älä muunna luettelovirtausta suoraan taatuksi tyhjennysajaksi tarkistamatta koko järjestelmää.

3,3--4 gallonan säiliö

4 gallonan säiliö tarjoaa tälle mallille mainitun säiliön tilavuuden. Tarvittava käyttööljytaso on tarkastettava sylinterin tilavuuden, letkun tilavuuden, asennuskulman, paluutilan ja käytettävissä olevan huoltotilan perusteella. Pelkkä säiliön arvo ei vahvista, että jokainen sylinteri ja perävaunun runko ovat yhteensopivia.

3.4 - SAE #6 -porttiliitäntä

SAE #6 -portin tulee olla yhteensopiva perävaunussa käytetyn letkun, sovittimen ja liitosstandardin kanssa. Tarkista kierteen tunniste, tiivistysmenetelmä, letkun taivutussäde ja kiristysmahdollisuus, ennen kuin yksikkö asennetaan työkalulaatikon tai rungon sisään.

3.5 - Kompakti perävaunun integrointi

HCPGS on listattu HCIC:n kippiperävaunujen HPU-osiossa. Käytännön asennusta varten ostajan tulee silti varmistaa kiinnitysreiät, moottorin ja säiliön välys, akkukaapelin reititys, kaukosäätimen sijainti ja suojaus tieroskaa vastaan.

---

IV. Mihin tämä HPU sopii

HCPGS voidaan tarkistaa kippiperävaunujen ja niihin liittyvien laitteiden osalta käyttämällä yksitoimista hydraulipiiriä. Se voi sopia OEM-perävaunun rakentamiseen, vaihtoprojektiin tai kaluston korjaukseen, kun liitetty sylinteri ja laskutapa sopivat sovellukseen.

Se ei ole universaali kaksitoimisen tehoyksikön korvike. Perävaunu, jossa on koneellinen sisäänveto, hydraulinen tunkkipiiri tai kaksisuuntainen ohjausjakso, voi vaatia erilaisen venttiilikokoonpanon.

---

V. Mitä tulee vahvistaa ennen tilaamista

Lähetä seuraavat tiedot HCPGS-kyselyn yhteydessä:

1. Sylinterin reikä, tangon halkaisija ja isku
2. Sylinterin tyyppi ja asennusjärjestely
3. Vaadittu pidennys- ja laskujärjestys
4. Perävaunun paino- ja kuormapolkutiedot
5. Akun jännite ja käytettävissä oleva kaapelin pituus
6. Letkun pituus, porttistandardi ja kiinnitystiedot
7. Käytettävissä oleva asennustila ja suojausvaatimukset
8. Onko pumppu jaettu tunkin tai muun hydraulitoiminnon kanssa
9. Kuvia nykyisestä laitteesta ja nimikilvestä, jos tämä on korvaava

Näiden tietojen avulla HPU voidaan tarkistaa osana perävaunujärjestelmää sen sijaan, että se valitaan vain säiliön koon tai paineen perusteella.

---

VI. FAQ

---

VII. Johtopäätös

HCPGS-yksitoiminen hydraulinen voimayksikkö kippiperävaunuille on määritelty luettelovaihtoehto tehovirtapiirille. Sen tärkeimmät tunnistepisteet ovat yksitoiminen tyyppi, 1,2 GPM virtaus, SAE #6 -portti, 4 gallonan säiliö, 3 000 PSI:n erittely ja 2-tie, 2-asentoinen solenoidiventtiili.

Luotettavan tarjouksen saamiseksi anna sylinteritiedot, perävaunun layout, sähkönsyöttö ja laskujärjestys. HCIC voi sitten tarkistaa, vastaako HCPGS-kokoonpano koko hydraulijärjestelmää.

---

VIII. Tietoja HCIC:stä

HCIC toimittaa hydraulisylintereitä, hydraulisia voimayksiköitä ja niihin liittyviä hydraulikomponentteja kuljetuksiin, jätteenkäsittelyyn, rakentamiseen ja teollisuuslaitteisiin. Lopullisen tuotteen soveltuvuus tulee varmistaa koko koneen suunnittelun ja sovellettavien turvallisuusvaatimusten perusteella.
