HC-416-saksinostin kippiperävaunujen nostamiseen, jossa on 5 tuuman reikä, 16 tuuman iskunpituus, 5–11,4 tonnin luettelokapasiteetti ja likimääräinen paino 229 lb.

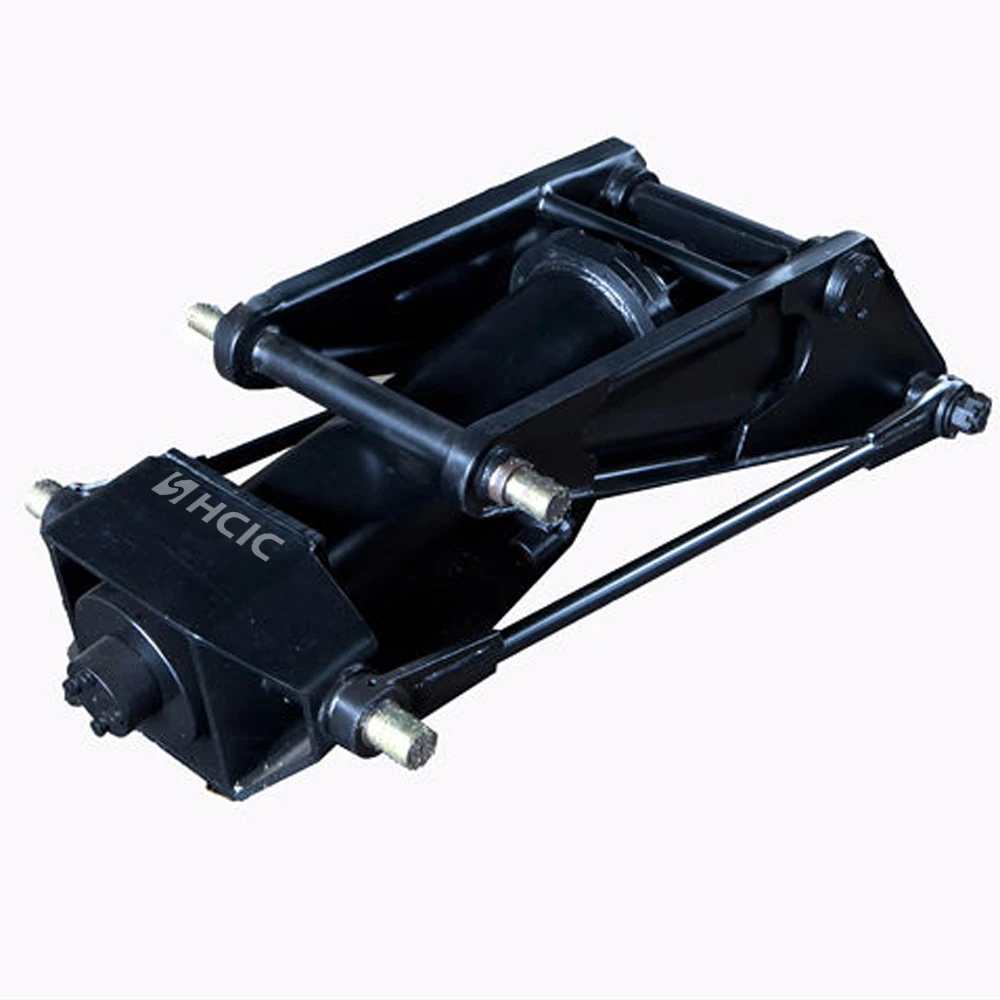

HC-416 on saksinostin, joka on lueteltu HCIC-2026 -luettelossa kippiperävaunujen nostojärjestelmille. Se yhdistää hydraulisylinterin saksmekanismiin, runkoon ja kiinnityskomponentteihin, mikä muuttaa sylinterin liikkeen kaatopaikan ohjatuksi nostoksi.
Tämä malli on käytännöllinen lähtökohta perävaunun rakentajille ja vaihto-ostajille, jotka tarvitsevat kompaktin hydraulisen kippiperävaunun nostimen, jolla on määritellyt mitat. Lopullinen soveltuvuus riippuu edelleen perävaunun rungosta, painosta, saranoiden asennosta, vaaditusta laskukulmasta ja hydraulipiiristä.
| Parametri | Katalogin arvo |
|---|---|
| Malli | HC-416 |
| Tuotetyyppi | Saksinostin kippiperävaunuun |
| Rungon pituus | 40,4 tuumaa |
| Poraus | 5 tuumaa |
| Aivohalvaus | 16 tuumaa |
| Rod | 2 tuumaa |
| Asennuskorkeus | 4,97 tuumaa |
| Katalogin kapasiteettialue | 5-11,4 tonnia |
| Likimääräinen paino | 229 lb |

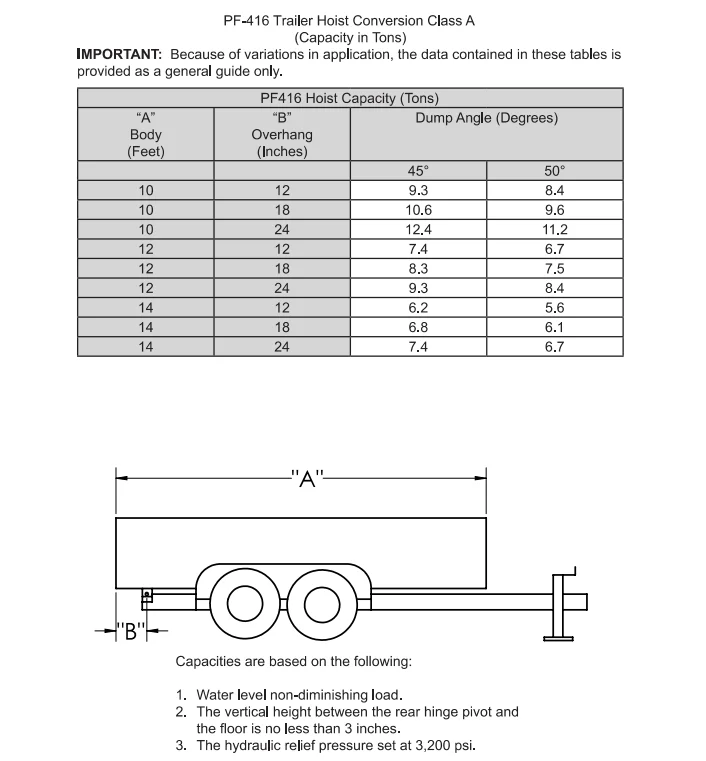

Yllä olevat arvot on kirjoitettu Scissor Hoist for Dump Trailer -taulukosta mukana toimitetussa HCIC-2026-luettelossa, PDF-sivulla 15. Kapasiteettialue on luettelon viite sovelluksen tarkistamista varten, ei yleinen hyötykuorma jokaiselle perävaunumallille.
Suora hydraulisylinteri ei aina tarjoa parasta nostogeometriaa perävaunun rungolle. Saksimekanismi muuttaa sylinterin liikeradan ja rungon liikkeen välistä suhdetta, mikä auttaa nostojärjestelmää toimimaan määritellyssä asennustilassa.
HC-416 on tärkeä, kun rakentaja tarvitsee 5 tuuman porausreikäisen 16 tuuman nostinpaketin perävaunuun luettelon 5–11,4 tonnin käyttöalueella. Nostin on tarkasteltava osana koko nostojärjestelmää sen sijaan, että se valitaan pelkästään sylinterin reiästä.
Saksien geometria, kääntöasennot ja rungon sarana määräävät, kuinka paljon voimaa saavuttaa kaatopaikan eri kohdissa nostimessa. Perävaunu, jonka nostaminen on helppoa, voi vaatia erilaisen voiman ja kulman lähellä kaatosyklin yläosaa. Siksi runkopiirustukset ja liiketarkastukset ovat tärkeitä ennen tuotannon hyväksyntää.
Luettelossa on 40,4 tuuman rungon pituus ja 4,97 tuuman asennuskorkeus HC-416:lle. Vertaa näitä arvoja perävaunun runkoon, poikkipalkkiin ja kaatopaikan alla olevaan tilaan. Tarkista myös välys, kun runko liikkuu suljetusta asennosta vaadittuun tyhjennyskulmaan.
5 tuuman reikä, 16 tuuman iskunpituus ja 2 tuuman tanko kuvaavat pääsylinterin tiedot, mutta ne eivät itse määrittele täydellistä nostotulosta. Saksivarret, kääntötapit, rungon sarana ja kiinnityskannattimet vaikuttavat kaikki todelliseen voimankulkuun.
Nostin on asennettava suoraan. Tiukat tai väärin kohdistetut nivelet voivat aiheuttaa vastuksen, jota hydraulipiiri ei voi korjata. Varmista ennen testausta, että tapit ovat paikoillaan, kiinnikkeet ovat kunnolla tuetut ja saksivarret voivat liikkua aiotun kaaren läpi.

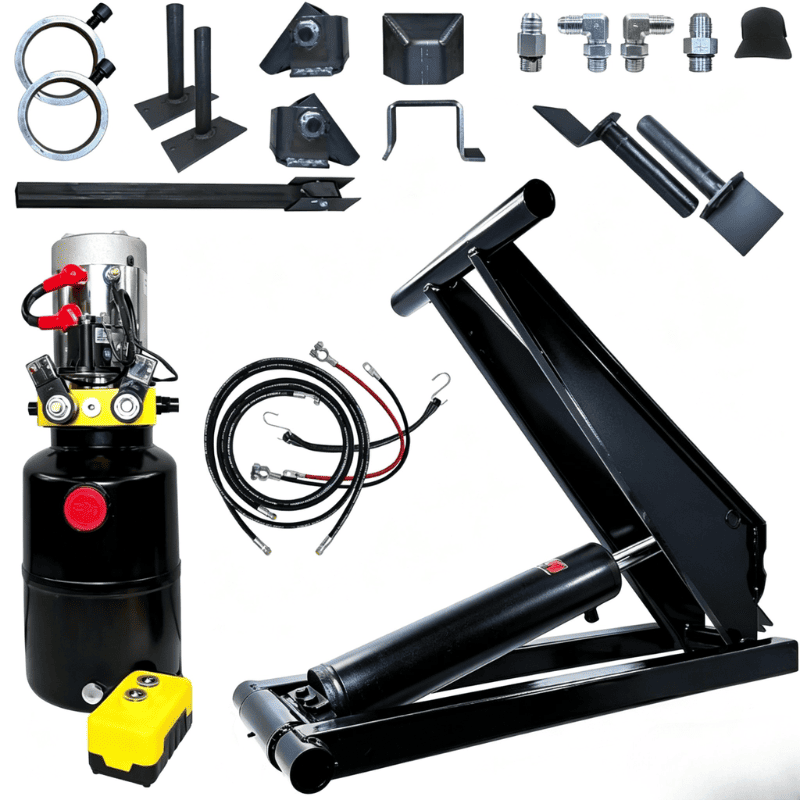

Luettelossa kuvataan saksinostinsarjat, joissa on pumppu, terässäiliö, letku, liittimet, kuormansäätöventtiili, potkurisarja ja akkukaapelit. Sarjan tarkka kokoonpano tulee vahvistaa projektille. Pumpun, paineenalennussuojan, letkujen ja ohjausventtiilin on vastattava sylinterin ja perävaunun käyttövaatimuksia.
Kuormanhallintatoiminto on tärkeä kippiperävaunujärjestelmässä, koska kori ei saa pudota hallitsemattomasti paineen tai letkun olosuhteiden muuttuessa. Laitteen suunnittelijan tulee käydä läpi varsinainen venttiilijärjestely ja asennusohjeet ennen käyttöönottoa.
HC-416:ta voidaan harkita OEM-kippiperävaunujen rakentamisessa, kaluston vaihtotöissä ja perävaunun päivityksissä, kun käytettävissä oleva runkotila ja nostotarve vastaavat sen luettelotietoja.
Tyypillisiä projektikeskusteluja ovat yksiakseliset tai tandem-akseliset kippiperävaunut, hyötyperävaunut, maatalousperävaunut ja kevyet rakennusperävaunut. Oikea valinta riippuu todellisesta painosta, hyötykuormasta, saranoiden geometriasta, halutusta pudotuskulmasta ja käyttöympäristöstä.
Älä käytä 5–11,4 tonnin aluetta erillisenä hyväksyntänä. Hyötykuorma, rungon rakenne ja kuorman jakautuminen voivat muuttaa nostojärjestelmän voimia. Tekninen tarkistus tulee suorittaa ennen toisen nostimen vaihtamista HC-416:een.
HC-416-saksinostimen tarjous tai vaihtoarviointi lähetetään:
Näiden yksityiskohtien avulla nostin, sylinteri ja hydraulinen voimayksikkö voidaan tarkastella yhtenä järjestelmänä.
HC-416 antaa kippiperävaunujen rakentajille määritellyn saksinostimen mallin arvioitavaksi: 40,4 tuuman rungon pituus, 5 tuuman reikä, 16 tuuman iskunpituus, 4,97 tuuman asennuskorkeus ja 5–11,4 tonnin luettelokapasiteetti.
Lähetä perävaunun layout, nostotarpeet ja hydraulitiedot HCIC:lle projektikohtaista tarkastusta varten ennen tilaamista
