Tarkista mallin 621 moottorinostin kippiperävaunujen luettelomitat ja tarkista perävaunun rungon tila, asennusgeometria, korivara ja huoltoon pääsy ennen tilaamista.

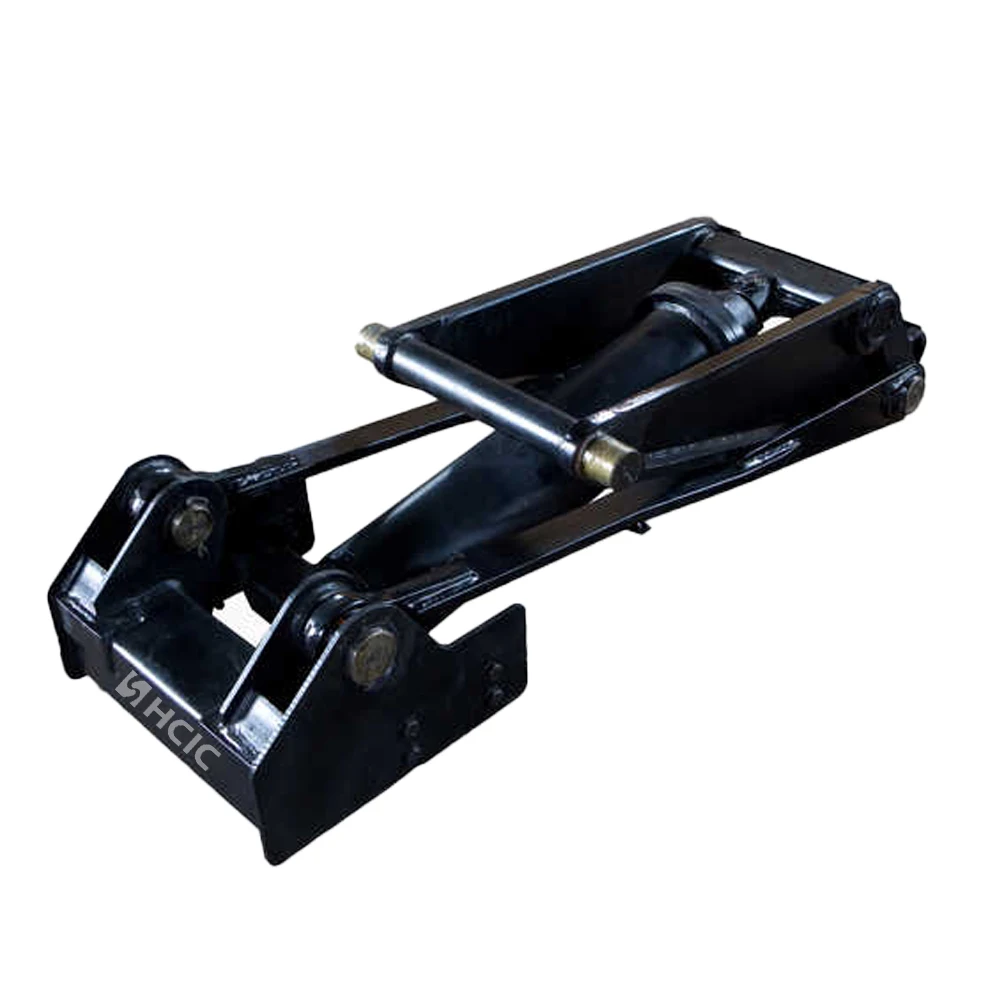

Mallin 621 moottorinostin kippiperävaunuihin on lueteltu mukana toimitetussa American Power Hoists -luettelossa perävaunujen nostojärjestelmien sovelluksille. OEM-rakentajalle tai vaihto-ostajalle tärkeä ensimmäinen askel on mitoitusasennus: nostimen on toimittava perävaunun rungon, kippirungon liikkeen, kiinnityspisteiden ja hydraulijärjestelyn kanssa.

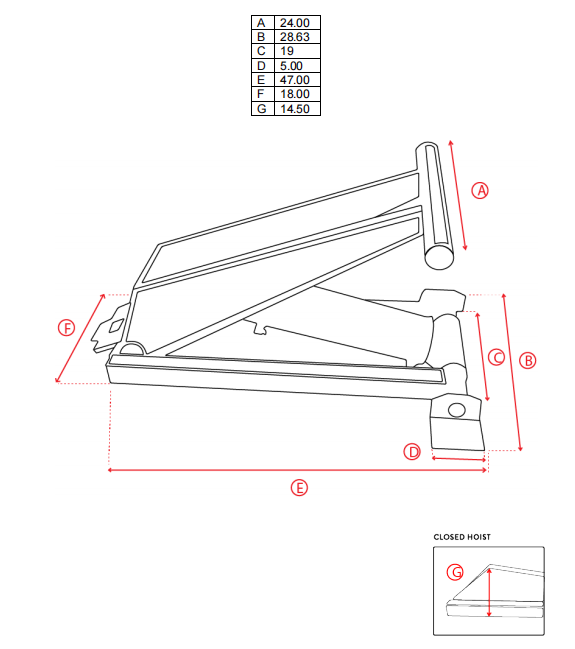

Malli 621 -sivulla on seitsemän mittareferenssiä A:sta G:hen. Nämä mittaukset tarjoavat käytännöllisen lähtökohdan perävaunun piirustuksen tarkasteluun ennen lopullisen kiinnikkeen, tapin ja vahvistuksen yksityiskohtien hyväksymistä.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 621 |
| Tuoteluokka | Sähkökäyttöinen nostin |
| Mitta A | 24.00 tuumaa |
| Mitta B | 28,63 tuumaa |
| Mitta C | 19.00 tuumaa |
| Mitta D | 5,00 tuumaa |
| Mitta E | 47,00 tuumaa |
| Koko F | 18.00 tuumaa |
| Mitta G | 14,50 tuumaa |
Yllä olevat arvot on kopioitu toimitetun luettelon Model 621 -sivulta. Vahvista viimeisin tekninen piirustus todellista perävaunua vasten ennen tuotanto- tai vaihtohyväksyntää.
Perävaununostin toimii muuttuvan mekaanisen kulman kautta. Suljetun kaatopaikan alla oleva tila voi muuttua, kun runko alkaa nousta. Rungon poikkipalkkien, kiinnikkeiden, hydrauliletkujen ja rungon alapuolen tulee pysyä vapaina koko liikkeen ajan.
Tästä syystä mallin 621 moottorinostin tulee arvioida osana kokonaista nostojärjestelmää eikä valita pelkästään mallinumeron perusteella. Perävaunun rakenne, takasaranan asento, asennusjärjestely ja hydraulipiiri vaikuttavat kaikki lopulliseen asennukseen.
Aloita mitoista A, B ja C, kun vertaat nostinta rungon ja kaatopaikan väliseen tilaan. Mittaa kiinni-asento ja tarkista sitten kehon liikerata nostosyklin aikana.
Staattisen välyksen tarkastus ei välttämättä paljasta kosketusta, joka syntyy rungon pyöriessä. Mitoitettu piirustus tai merkityt asennuskuvat ovat hyödyllisempiä kuin yksittäinen mittaus suljetusta perävaunusta.
Mitat D, F ja G auttavat ostajaa keskustelemaan tukilevyistä, tappien asennoista ja rungon vahvistamisesta. Niitä ei pidä käsitellä täydellisenä sulkupiirustuksena. Varsinaisessa asennussuunnitelmassa tulee ottaa huomioon reaktiokuormitukset, tappien kohdistus, hitsiasetelma ja nostovoiman vastaanottava rakenne.
Tukijärjestely tarvitsee myös riittävästi pääsyä tarkastusta, letkujen reititystä ja tulevia huoltotöitä varten. Tiukka asennus ei ole automaattisesti hyvä asennus, jos rutiinikäyttö on estetty.
Mitta E on listattu 47,00 tuumaa mallille 621. Vertaa tätä arvoa käytettävissä olevaan asennuspituuteen, suljetun rungon asentoon ja lähellä olevien poikkipalkkien tai laitteiden sijaintiin.
Kokonaisjärjestelyn tulee jättää tilaa myös hydrauliliitoksille ja silmämääräiselle tarkastukselle. Lopullisen hyväksynnän tulee perustua viimeisimpään piirustukseen ja koko liikekuoreen.
Mallin 621 moottorinostin kippiperävaunuihin on olennainen nostojärjestelmäprojekteissa, joissa vaaditaan määritelty luettelomalli ja mittaviite. Se voidaan tarkistaa OEM-perävaunujen rakennusten, vaihtotöiden ja järjestelmän uudelleensuunnittelun osalta, kun mekaaniset ja hydrauliset vaatimukset vahvistetaan.
Mukana toimitetulla Model 621 -sivulla on lueteltu mitat, mutta se ei sisällä vahvistettua kapasiteettia, käyttöpainearvoa, käyttöikää tai sertifikaattia tälle mallille. Nämä tiedot on vahvistettava todellista projektia varten, eikä niitä saa päätellä mallinumerosta.
OEM- tai vaihto-arviointia varten lähetä:
Nämä tiedot auttavat HCIC:tä arvioimaan sovituksen olettamatta piilotettuja rakenteellisia tai hydraulisia yksityiskohtia.
Se on luetteloitu moottorinostin, jota tässä käsitellään kippiperävaunujen nostojärjestelmäsovelluksissa. Lopullinen soveltuvuus riippuu perävaunun rakenteesta, kiinnitysjärjestelystä ja hydraulijärjestelmästä.
Luettelossa A on 24,00 tuumaa, B 28,63 tuumaa, C 19,00 tuumaa, D 5,00 tuumaa, E 47,00 tuumaa, F 18,00 tuumaa ja G 14,50 tuumaa.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 621 |
| Tuoteluokka | Sähkökäyttöinen nostin |
| Mitta A | 24.00 tuumaa |
| Mitta B | 28,63 tuumaa |
| Mitta C | 19.00 tuumaa |
| Mitta D | 5,00 tuumaa |
| Mitta E | 47,00 tuumaa |
| Koko F | 18.00 tuumaa |
| Mitta G | 14,50 tuumaa |
Mukana toimitetulla Model 621 -sivulla ei näy vahvistettua kapasiteettiarvoa. Kapasiteetti on arvioitava suhteessa perävaunun koko suunnitteluun ja projektin vaatimuksiin.
Ei automaattisesti. Kiinnityskohdat, tappien keskipisteet, välys, rungon liike, hydrauliliitännät ja rungon lujuus on tarkastettava ennen vaihtopäätöksen tekemistä.
Mitat E on listattu 47,00 tuumaa. Sitä tulee verrata käytettävissä olevaan asennuspituuteen, suljetun rungon asentoon, huoltoon ja lähellä oleviin runko-osiin.
Lähetä malliviite, perävaunun tiedot, mitattu asennustila, saranoiden ja tappien paikat, valokuvat tai piirustukset, olemassa olevat hydrauliikkatiedot ja tarvittava nostojärjestys.
Tarkkaa tarjousta varten lähetä perävaunun piirustus, asennusmitat ja käytettävissä olevat hydrauliikkatiedot HCIC:lle. Lopullisessa päätöksessä tulee käyttää viimeisintä piirustusta ja täydellistä nostojärjestelyä.
Jinan Huachen Industrial Co., Ltd. (HCIC) kehittää ja valmistaa hydraulisylintereitä ja voimayksiköitä ajoneuvo- ja teollisuussovelluksiin. Malli 621 -projektissa HCIC voi tarkistaa käytettävissä olevat asennustiedot ja tunnistaa tekniset tiedot, joita tarvitaan OEM- tai vaihtotarjousta varten.
