Mallin 516 moottorinostin kippiperävaunujen nostojärjestelmiin on kompakti kippiperävaunujen nostoratkaisu, jonka rungon mitat ovat 24 tuumaa ja nostimen pituus 39,25 tuumaa asennuksen suunnittelua varten.
Mallin 516 moottorinostin on kompakti nostinvaihtoehto kippiperävaunun nostojärjestelmiin. Sen luettelomitat tarjoavat käytännöllisen lähtökohdan runkotilan, saranoiden geometrian ja hydraulisten asennusvaatimusten tarkistamiseen ennen tilauksen tekemistä.

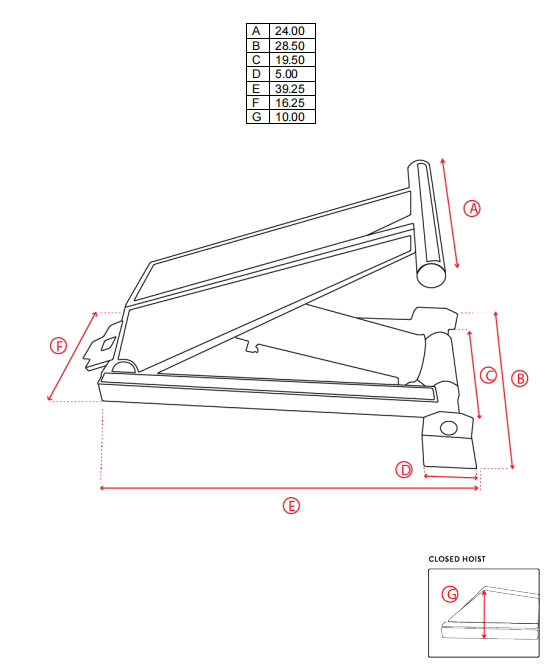

Mallin 516 moottorinostin on listattu American Power Hoists -luettelossa seitsemällä mittareferenssillä A:sta G:hen. Nämä mitat auttavat perävaunun rakentajaa tai vaihto-ostajaa vertaamaan nosturia käytettävissä olevaan asennusalueeseen sen sijaan, että hän valitsisi laitteita pelkän nostokapasiteetin perusteella.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 516 |
| Tuoteluokka | Sähkökäyttöinen nostin |
| Mitta A | 24.00 tuumaa |
| Mitta B | 28,50 tuumaa |
| Mitta C | 19,50 tuumaa |
| Mitta D | 5,00 tuumaa |
| Mitta E | 39,25 tuumaa |
| Koko F | 16,25 tuumaa |
| Mitta G | 10.00 tuumaa |
Nämä ovat luettelon mitat. Piirustus tulee verrata asiakkaan todelliseen runkoon, nivelpisteisiin ja asennustapaan ennen lopullista hyväksyntää.
Kippiperävaunun nostin tekee muutakin kuin antaa nostovoiman. Sen on mahduttava runkokiskojen väliin, toimittava kaatopaikan geometrian kanssa ja jätettävä riittävästi tilaa liikkuvalle rakenteelle. Mallin 516 moottorinostin voidaan siis arvioida kolmessa käytännön vaiheessa.
Aloita luettelopiirustuksen mitoista A, B ja C. Vertaa niitä käytettävissä olevaan runkotilaan ja kippirungon saranan asentoon. Paperilla hyväksyttävältä näyttävä mitta voi silti aiheuttaa häiriöitä rungon pyöriessä, joten koko liikerata tulee tarkistaa.
Mitat D, F ja G auttavat ostajaa tarkistamaan nostimen kiinnityssuhteen perävaunun runkoon ja kannattimiin. Oikeat asennuslevyt, tappien keskipisteet ja vahvistustiedot riippuvat perävaunun suunnittelusta. Niitä ei pidä arvata pelkästään mallinumeron perusteella.
Mitta E on listattu 39,25 tuumaa mallille 516. Tämä mitta on tärkeä, kun nostin on sijoitettava rajoitetun pituuden kaatopaikan alle. Se tulee tarkastella yhdessä suljetun asennon, rungon kulman ja huoltoon pääsyn vaatiman tilan kanssa.
Tarkan mallinumeron käyttäminen helpottaa OEM- tai vaihtokyselyn käsittelyä. Se antaa toimittajalle selkeän vertailukohdan, kun taas ostaja vahvistaa perävaunun rakenteen, asennusjärjestelyn ja käyttövaatimukset.
Vaihtopyyntöä varten ostajan tulee lähettää mallikilpi tai luetteloviite, valokuvat olemassa olevasta asennuksesta, saatavilla olevat asennusmitat ja perävaunun nostojärjestelyt. Jos alkuperäistä yksikköä on muutettu, päivitetyt mitat ovat hyödyllisempiä kuin vanha mallinumero sinänsä.
Mallin 516 moottorinostin on tarkoitettu kippiperävaunujen nostojärjestelmäkeskusteluihin, joissa kompakti nostimen sijoittelu ja mittojen sovitus ovat tärkeitä. Lopullinen soveltuvuus riippuu perävaunun rungosta, kuormasta, saranoiden asennosta, hydraulipiiristä ja rakennesuunnittelusta. Luettelon mitat eivät sinänsä määritä nostokykyä.
Pyydä mallin 516 moottorinostimen sopivuuden tarkistusta toimittamalla:
- Perävaunun tyyppi ja korimitat
- Vapaata asennustilaa
- Saranoiden ja asennustappien paikat
- Olemassa olevat hydraulikomponentit, jos tämä on korvaava
- Vaadittu nostojärjestys
- Valokuvia tai mitoitettu piirustus nykyisestä asennuksesta
- Toimintaympäristö ja odotettu käyttöaika
Näiden tietojen avulla HCIC voi tarkistaa hakemuksen olettamatta yksityiskohtia, joita ei näy luettelossa.
Mallin 516 moottorinostin on parhaiten arvioitu osana täydellistä kippiperävaunun nostojärjestelyä. Sen luettelomitat – erityisesti 24,00 tuuman A-mitta, 39,25 tuuman E-mitta ja 10,00 tuuman G-mitta – antavat ostajille selkeän perustan asennustilan tarkistamiseen. Tarkkaa tarjousta varten lähetä perävaunun piirustus ja mitatut asennustiedot HCIC:lle.
Jinan Huachen Industrial Co., Ltd. (HCIC) kehittää ja valmistaa hydraulisylintereitä ja voimayksiköitä teollisuus- ja ajoneuvosovelluksiin. Malli 516 -projektissa HCIC voi tarkastella saatavilla olevia asennustietoja ja neuvoa tarjouksen tekemiseen tarvittavista seuraavista teknisistä yksityiskohdista.
