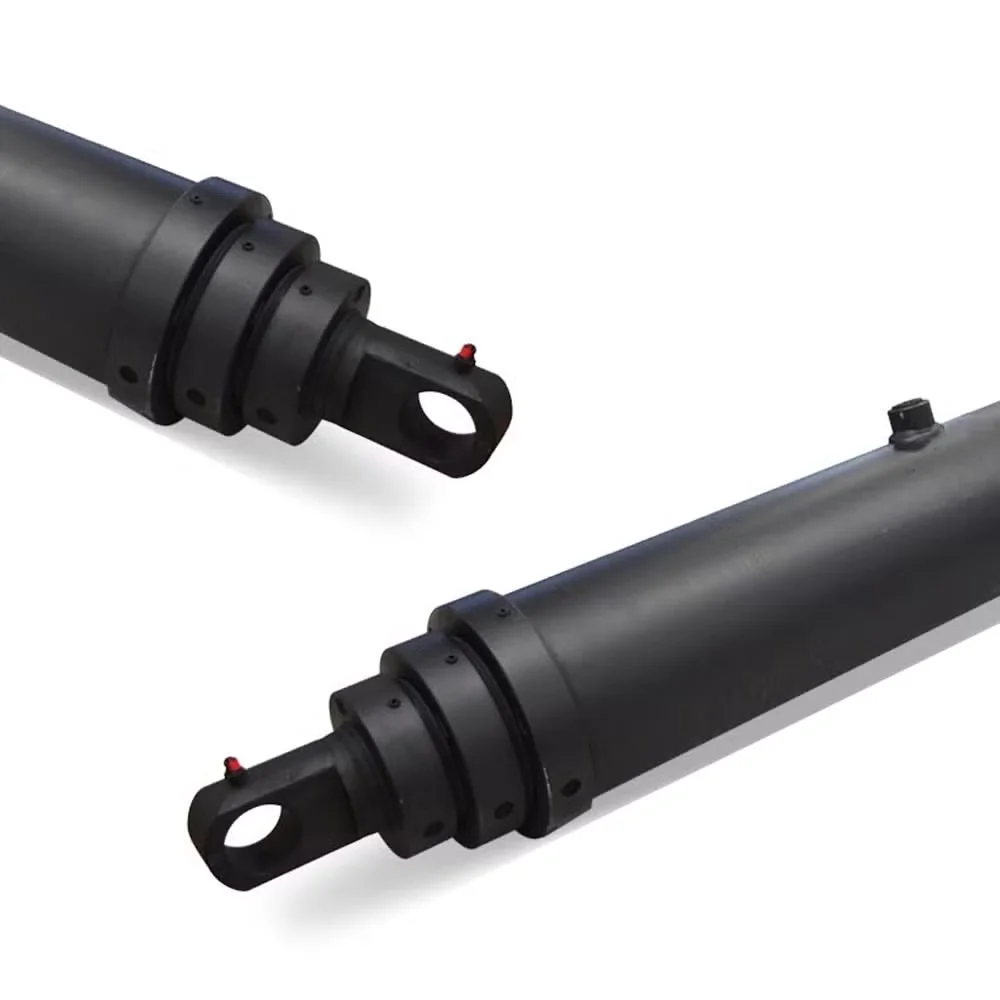

Tarkista 53-4592-72 pin-to-pin hydraulisylinterin mitat, 71,94 tuuman iskunpituus, 3/4 tuuman NPTF-portti ja 155 lb luettelopaino OEM-vaihtosuunnittelua varten.
Stroke:
1,827 mmClosed length:
930mmExtended length:
2757 mmPort:
3/4 NPTF:ssäThe 53-4592-72 pin-to-pin hydraulic cylinder is a 4000 Series model listed in the HCIC-2026 catalog. Sen pääarvo vaihto- tai OEM-projektissa on mittasuhteet: luettelossa yksilöidään isku, suljetut ja pidennetyt pituudet, asennusgeometria, aukko, öljymäärä ja paino yhdellä tuoterivillä.
This type of cylinder is not selected by stroke alone. Tappien keskipisteiden, kiinnityskorvien, ympäröivän välyksen, hydrauliliitäntöjen ja käytettävissä olevan huoltotilan on vastattava konetta. Olemassa olevan yksikön vaihtavalle ostajalle turvallisin lähtökohta on nykyinen sylinteripiirustus tai täydellinen kenttämittaussarja.

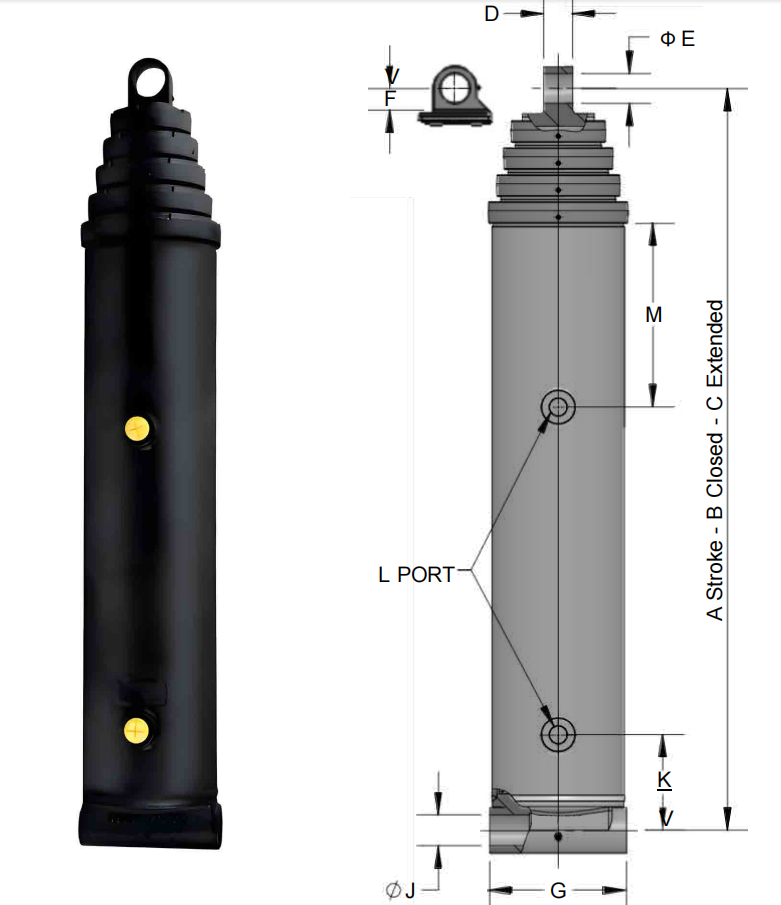

| Tuote | Tuuma arvo | Metrinen arvo |
|---|---|---|
| Malli | 53-4592-72 | 53-4592-72 |
| Sarja | 4000 sarja | 4000 sarja |
| Aivohalvaus, A | 71,94 tuumaa | 1,827 mm |
| Pituus suljettuna, B | 36,62 tuumaa | 930 mm |
| Pidennetty pituus, C | 108,56 tuumaa | 2,757 mm |
| Mitta D | 1,50 tuumaa | 38 mm |
| Mitta E | 2,06 tuumaa | 52 mm |
| Koko F | 2,00 tuumaa | 51 mm |
| Mitta G | 7,00 tuumaa | 178 mm |
| Mitta J | 2,06 tuumaa | 52 mm |
| Mitta K | 19,50 tuumaa | 495 mm |
| Portti | 3/4 NPTF:ssä | 3/4 NPTF:ssä |
Luettelosivu ei anna tälle mallille yleistä paineluokitusta, kuormitusluokitusta tai konekohtaista suoritustakuuta. Nämä vaatimukset on vahvistettava varsinaisille laitteille.

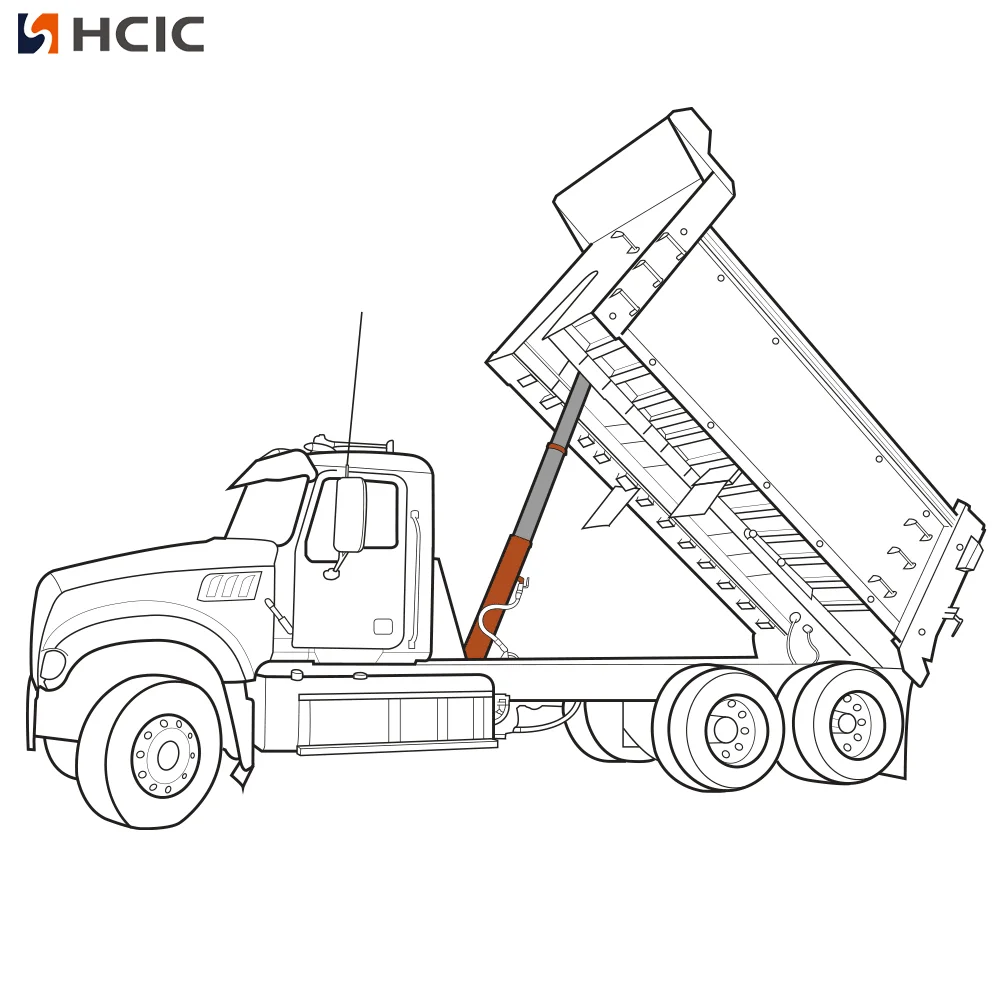

Pin-to-pin-sylinteri siirtää liikkeen kahden kiinnityspisteen kautta. Toinen pää liittyy kiinteään kannakkeeseen ja toinen liikkuvaan rakenteeseen. Kun öljy muuttaa sylinterin pituutta, kahden tapin välinen etäisyys muuttuu ja kone liikkuu suunnitellun kaaren läpi.
That makes the extended and closed lengths important. The 53-4592-72 row lists 36.62 inches closed and 108.56 inches extended. Erona on luettelon iskun referenssi, mutta kone tarvitsee silti riittävästi fyysistä tilaa sylinterille, tapeille, kannakkeille, letkuille ja rakenteen koko liikeradalle.
D-, E-, F-, G-, J- ja K-mitoilla on myös merkitystä vaihdon aikana. Ne voivat ohjata sylinterin rungon, asennuslaitteiston, tapin sijainnin ja liitäntäkuoren välistä suhdetta. Sylinteri, jossa on oikea isku, mutta väärä asennusgeometria, voi aiheuttaa kalliin asennusongelman.
Mittaa asennettujen tappien keskipisteet koneen suljetussa ja ulos vedetyssä asennossa. Tarkista tapin halkaisija, kannattimen leveys, korvaväli, holkin kunto ja suunta, jossa kuorma tulee liitokseen. Älä pakota vaihtoa kannattimeen, joka on suunniteltu eri asennuskuoreen.
Siirrä kone koko mekaanisen alueensa läpi hydraulipiirin ollessa turvallisesti eristettynä työmaan menettelyn mukaisesti. Etsi häiriötä sylinterin rungon, tangon, kiinnikkeiden, suojusten, letkujen ja lähellä olevan rakenteen välillä. Jatkettu pituus on vain yksi osa tätä tarkistusta.
The catalog lists a 3/4 in NPTF port. Yhdistä koneen käyttämä asennusstandardi ja tiivistysmenetelmä. Jätä letkun pituus riittäväksi koko tappista-nasta-liikettä varten, estäen samalla hankausta, teräviä mutkia ja kosketusta liikkuviin teräsrakenteisiin.
Luettelossa luetellaan 1,3 gallonaa täyttööljyä ja 4,0 gallonaa laajennettua öljyä. Nämä arvot ovat hyödyllisiä suunnittelussa, mutta koko järjestelmä sisältää myös letkun tilavuuden, venttiilin tilavuuden, säiliön tason ja koneen käyttöasennon. Tarkista käyttööljyn taso ennen käyttöönottoa.
53-4592-72 voidaan tarkistaa OEM-laitteiden tai vaihtoprojektien osalta, jotka tarvitsevat määritellyn tappiin liitetyn hydraulisylinterin 71,94 tuuman luetteloiskulla. Se on erityisen tärkeää, kun ostajalla on piirustus tai olemassa oleva sylinteri mitattavaa ja hän tarvitsee mittasovituksen yleisen sylinterisuosituksen sijaan.
HCIC:n tulee saada käyttökuorma, käyttöpaine, liikekulma, syklin tiheys ja asennuskuvat ennen lopullista teknistä päätöstä. Näitä tietoja ei korvata luettelorivillä.
53-4592-72 pin-to-pin hydraulisylinteri on mitoiltaan sopiva tuote projekteihin, joissa sylinterin on yhdistettävä kaksi koneen pistettä määritellyn 71,94 tuuman iskun kautta. Sen 36,62 tuuman suljettu pituus, 108,56 tuuman pidennetty pituus, 3/4 NPTF-portissa, 1,3 gallonan täyttöarvo, 4,0 gallonan laajennettu arvo ja 155 lb luettelopaino tarjoavat selkeän lähtökohdan OEM- tai vaihtotarkastukselle.
Lähetä tapin keskimitat, kannatintiedot, hydraulitiedot ja konepiirustukset HCIC:lle ennen tilaamista. Tämä on käytännöllinen tapa varmistaa, sopiiko malli koko mekanismiin.
HCIC, joka tunnetaan myös nimellä Jinan Huachen Industrial Co., Ltd., toimittaa hydraulisylintereitä, hydraulivoimayksiköitä ja niihin liittyviä komponentteja ajoneuvoihin, jätteenkäsittelyyn, rakentamiseen ja teollisuuslaitteisiin. Product suitability should be confirmed against the complete machine design and applicable safety requirements.
