Pin-Pin kiinnitys kippisylinteri perävaunua varten

63-4402-104 on 4000-sarjan tappikiinnitteinen kippisylinteri perävaunuun. Sen pin-to-pin-asennusmuoto mahdollistaa sylinterin yhdistämisen kahden koneen kiinnityspisteen välillä ilman erillistä laippa- tai jalkaasennusjärjestelyä.

Luettelossa on 108,56 tuuman (2757 mm) laajennettu mitat, 71,94 tuuman (1827 mm) suljettu mitat ja 3/4 NPTF-portti. Sylinterissä on myös itseilmaava rakenne, esikuormitettu V-tiiviste ja pidempi laakeripituus, jotka on tarkoitettu tukemaan vakaata toimintaa luettelossa esitetyssä asennusjärjestelyssä.

Tämä artikkeli kattaa vain mallin 63-4402-104.

---

I. Tekniset tiedot

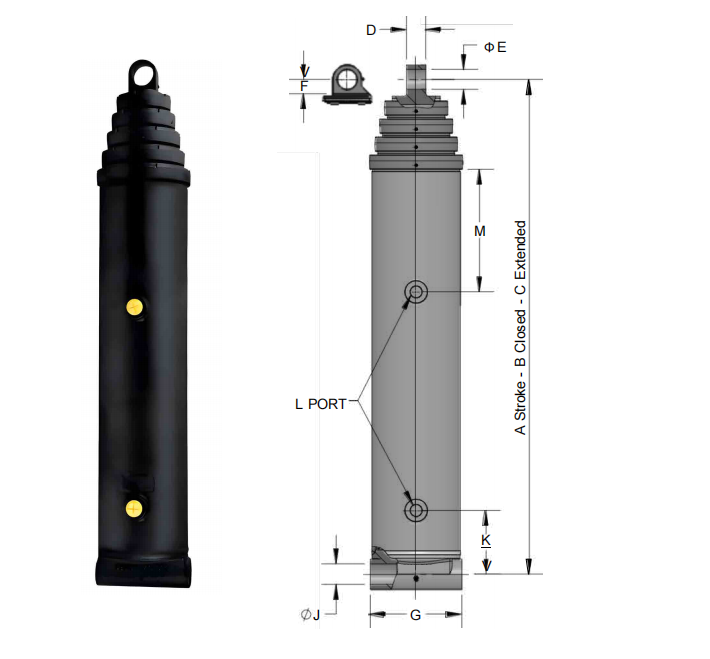

Kirjaimet A - M viittaavat HCIC-luettelon mittapiirustukseen. Vahvista täydellinen asennuspiirustus, tappien mitat, työpaine ja hydraulipiirin vaatimukset ennen tilaamista.

---

II. Pin-Pin -asennusrakenne

Tappinastainen hydraulisylinteri asennetaan kahden haarukka- tai korvakkeen väliin. Sylinterin runko ja tangon pään liitäntä siirtävät koneen kuorman tappien kautta. Tämä asettelu on yleinen, kun toimilaitteen on seurattava kippirungon, vivuston tai muun nivelrakenteen liikettä.

Sopivuuden määrää enemmän kuin suljetut ja laajennetut mitat. Ostajan tulee tarkistaa:

- Pin-keskietäisyydet molemmissa päissä

- Tapin halkaisija ja käytettävissä oleva laakerin leveys

- Clevis välys ja suuntaus

- Hydraulisen portin suunta

- Letkun liike koko iskun ajan

- Mekaaninen välys pään ja tangon ympärillä

63-4402-104 tulee valita hyväksytystä mittapiirroksesta pelkän kokonaispituuden sijaan.

---

III. Rakennusominaisuudet lueteltu luettelossa

3.1 Itsestään vuotava suunnittelu

Luettelossa yksilöidään itsestään vuotava malli. Käytännön asennustyössä tämä voi auttaa vähentämään sylinteriin jäävän ilman määrää käyttöönoton aikana. Konepiiri on vielä täytettävä ja puhdistettava laitevalmistajan ohjeiden mukaisesti.

3.2 Ladattu V-tiiviste

Luettelossa tiivistysjärjestelmä käyttää esikuormitettua V-tiivistettä, jossa on itsesäätyvä aaltojousi. Luettelossa mainitaan myös jännitteinen Z-tiivistepaketti lisävarusteena. Lopullinen tiivisteen konfiguraatio tulee vahvistaa hydraulinesteen, lämpötila-alueen ja sovelluksen käyttöolosuhteiden mukaan.

3.3 Kierremutteri

Kierteinen päämutteri on lueteltu ominaisuutena, joka lisää vahvuutta ja kentän tiivisteen säätöä. Se tarjoaa myös käytännöllisen huoltoliittymän, kun tiivisteen tarkastusta tai säätöä tarvitaan. Kaikkien kenttäsäätöjen tulee noudattaa hyväksyttyä huoltomenettelyä, eivätkä ne saa korvata paineeristystä ja turvallisia purkamiskäytäntöjä.

3.4 Pidempi laakerin pituus

Luettelossa on pidempi laakerin pituus vakautta varten. Tappinastaasennuksessa ohjaus on tärkeää, koska toimilaite seuraa liikkuvaa rakennetta. Oikea kohdistus ja oikea tapin kunto ovat edelleen välttämättömiä; pidempi laakeripituus ei tee sylinteristä sopivaa hallitsemattomaan sivukuormitukseen.

---

IV. Toimintaperiaate

63-4402-104 muuntaa hydraulisen paineen lineaariseksi liikkeeksi. Kun öljy tulee oikeaan aukkoon, paine vaikuttaa männän alueelle ja ajaa varren ulos- tai sisäänpäin. Tangon ja kannen pään tapit siirtävät tämän liikkeen kytkettyyn kippimekanismiin.

Käyttökelpoisen liikkeen määrittelevät luettelon suljetut ja laajennetut mitat. Hydrauliventtiili, pumpun virtaus, kevennyssuoja ja koneen geometria määräävät käytössä olevan todellisen nopeuden ja voiman.

Sylinteriä ei pidä käsitellä itsenäisenä nostolaitteena. Sen valinnan tulee vastata hydraulipiiriä ja mekaanista rakennetta, johon se on kiinnitetty.

---

V. Tuotteen tärkeimmät edut

- Tappikiinnitys nivelhydraulisille laitteille

- 108,56 tuumaa / 2757 mm luettelossa oleva laajennettu mitta

- 3/4 NPTF-hydrauliliitäntä

- HCIC:n listaama itsestään vuotava malli

- Esikuormitettu V-tiiviste itsesäätyvällä aaltojousen jännitteellä

- Valinnainen jännitteinen Z-tiivistepaketti luettelossa

- Kierremutteri lisää voimaa ja kentän tiivisteen säätöä

- Pidempi laakerin pituus vakauden takaamiseksi

- Suljetut ja laajennetut mitat saatavilla sekä tuumana että millimetrinä

---

VI. Sovellus ja asennus

Luettelossa 4000-sarjan tappisylinteri asetetaan hydraulisten kippiratkaisujen alle. 63-4402-104 voidaan harkita laitteissa, joissa sylinteri on asennettava kahden tapin väliin ja käytettävissä oleva asennuskuori vastaa luettelon mittoja.

Tarkista koneen koko liike ennen sovituksen vahvistamista. Sylinterin on oltava tarpeeksi vapaata täydessä sisään- ja ulosvetämisessä, ja tappien on pysyttävä linjassa kippirakenteen liikkuessa. Letkun reititys tulee myös tarkistaa, jotta 3/4 NPTF-liitäntä ei joudu vääntymään tai taipumaan letkun valmistajan rajojen yli.

---

VII. Tarjousta varten tarvittavat tiedot

Lähetä kyselysi yhteydessä seuraavat tiedot:

1. Koneen tyyppi ja sylinterin toiminta

2. Nykyiset nastan keskipisteen mitat

3. Tapin halkaisija ja haarukan leveys

4. Vaaditut suljetut ja pidennetyt pituudet

5. Käyttöpaine ja pumpun virtaus

6. Hydraulineste ja käyttölämpötila

7. Portin suunta ja letkun reititys

8. Vaadittu tiivistevaihtoehto

9. Määrä ja toimituspaikka

10. Olemassa oleva sylinteripiirros tai selkeät valokuvat

Piirustus on erityisen tärkeä silloin, kun vaihtosylinterin on sopia olemassa olevaan kippimekanismiin.
