HCIC:n 63-4402-120 on tapilla kiinnitettävä nostosylinteri kippiautoon, jossa on 125,31 tuuman pidennetty pituus, 3/4 NPTF-portti ja huollettava tiivistesarja.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 gal täyttö / 9,4 gal jatkeListed weight:

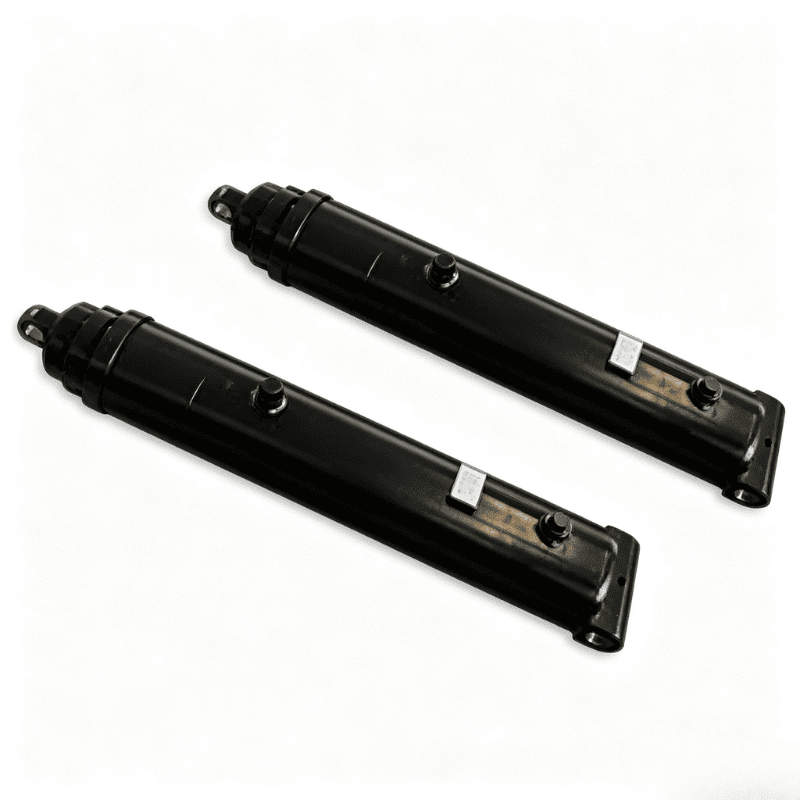

250 lb63-4402-120 on 4000-sarjan tappikiinnitysnostosylinteri kippiautoon. Sen kaksinapainen asennusjärjestely on tarkoitettu nivelkoneistoon, jossa sylinteri toimii kiinteiden kiinnityspisteiden välissä ja seuraa liitetyn rakenteen liikettä.
HCIC-luettelossa on tälle mallille 125,31 tuuman (3183 mm) laajennettu mitat, 84,19 tuuman (2138 mm) suljettu mitat ja 3/4 NPTF-portti. Luettelossa yksilöidään myös itsestään vuotava rakenne, esikuormitettu V-tiiviste, kentällä säädettävä kierremutteri ja pidempi laakerin pituus vakauden takaamiseksi.
Tämä artikkeli kattaa vain mallin 63-4402-120.
| Parametri | 63-4402-120 Tekniset tiedot |
|---|---|
| Tuotesarja | 4000 sarja |
| Asennustyyli | Pin-pin-asennus |
| Mitta A | 84,19 tuumaa / 2138 mm |
| Mitta B | 41,12 tuumaa / 1044 mm |
| Mitta C | 125,31 tuumaa / 3183 mm |
| Mitta D | 1,50 tuumaa / 38 mm |
| Mitta E | 2,06 tuumaa / 52 mm |
| Koko F | 2,00 tuumaa / 51 mm |
| Mitta G | 7,00 tuumaa / 178 mm |
| Mitta J | 2,06 tuumaa / 52 mm |
| Mitta K | 19,50 tuumaa / 495 mm |
| Mitta M | N/A luettelotaulukossa |
| Hydraulinen portti | 3/4 NPTF |
| Öljymäärä lueteltu | 2,2 gal täyttö / 9,4 gal jatke |
| Listattu paino | 250 lb |

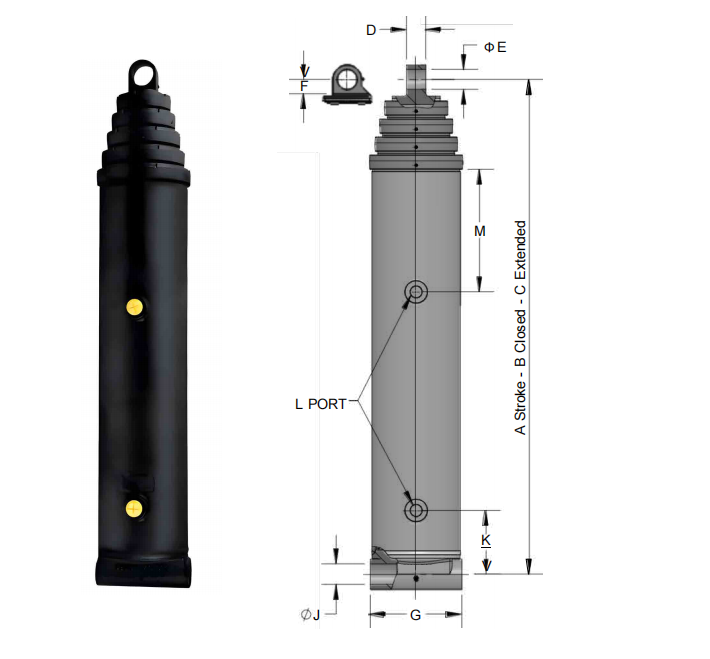

Mitoissa käytetään HCIC-luettelopiirustuksen kirjaimia. Vahvista täydellinen piirustus, tappien tiedot, hydraulipaine ja asennusvälykset ennen tilauksen tekemistä.
63-4402-120 asennetaan kahden koneen tapin väliin. Toinen pää liitetään sylinterin runkoon ja toinen varren pään kiinnitykseen. Kun hydraulipiiri pidentää tai vetää tangon sisään, tappien keskipisteet siirtävät lineaarisen liikkeen kytkettyyn kippimekanismiin.
Asennusjärjestely edellyttää tarkkaa asennusta. Ennen kuin vaihdat olemassa olevan toimilaitteen, tarkista:
- Suljetut ja pidennetyt pin-keskietäisyydet
- Tapin halkaisija ja laakerin leveys
- Clevis-linjaus koko liikkeen kautta
- Portin asento ja letkun taivutussäde
- Päämutterin ja tangon pään ympärillä oleva välys
- Mekaaniset pysäyttimet ja mahdolliset sivukuormat
Oikea luettelon pituus ei sinänsä vahvista, että sylinteri sopii koneeseen. Täydellinen asennuspiirustus tulee hyväksyä ennen tuotantoa.
Luettelossa yksilöidään itsestään vuotava malli 4000-sarjan tappisylinterille. Tämä ominaisuus voi auttaa sylinteriä vapauttamaan juuttunutta ilmaa käyttöönoton aikana, kun hydraulijärjestelmä on täytetty ja sitä käytetään laitemenettelyn mukaisesti.
Järjestelmä tarvitsee edelleen sopivat täyttö-, ilmanpoisto- ja öljynpuhdistuskäytännöt. Itseilmanpoisto ei poista tarvetta tarkastaa säiliötä, letkuja ja liitäntöjä.
Sylinteri on listattu esikuormitetulla V-tiivisteellä ja itsesäätyvällä aaltojousen jännitteellä. Luettelossa mainitaan myös jännitteinen Z-tiivistepaketti lisävarusteena. Lopullinen tiivistejärjestely tulee vahvistaa hydraulinesteen, lämpötilan ja käyttöolosuhteiden mukaan.
Kierteitetty päämutteri on lueteltu lujuuden ja kentäntiivisteen säädön lisäämiseksi. Tämä antaa huoltohenkilöstölle määritellyn huoltorajapinnan tiivistetöihin. Eristä hydraulipaine ennen huoltotoimenpiteitä, tue liitetty rakenne ja noudata koneen turvallista huoltomenettelyä.
HCIC listaa pidemmän laakerin pituuden vakautta varten. Tämä koskee toimilaitetta, joka siirtää nivelrakennetta kahden tapin välissä. Oikea tappien kohdistus, haarukan kunto ja koneenpuoleinen ohjaus ovat edelleen tarpeen, koska sylinteriä ei ole tarkoitettu kompensoimaan hallitsematonta sivukuormitusta.
Hydraulinen paine vaikuttaa mäntään luoden lineaarisen varren liikkeen. Sylinterin runko ja varren pää välittävät tämän liikkeen kahden tappiliitoksen kautta. Hydraulipumppu ja ohjausventtiili määräävät öljyn virtauksen, kun taas piirin painesuoja rajoittaa käyttöolosuhteita.
Mallille 63-4402-120 luettelo antaa suljetut ja laajennetut mitta-arvot, joita käytetään käytettävissä olevan viivan verhokäyrän tarkistamiseen. Koneen suunnittelijan on varmistettava, että kippirakenne voi liikkua koko alueellaan ilman, että se takertuu, laskeutuu pohjaan tai pakottaa sylinterin tahattomalle kuormitusradalle.
- Tappikiinnitys nivelkippilaitteille
- 125,31 tuumaa / 3183 mm luettelossa oleva laajennettu mitta
- 3/4 NPTF-hydrauliliitäntä
- HCIC:n listaama itsestään vuotava malli
- Esikuormitettu V-tiiviste itsesäätyvällä aaltojousen jännitteellä
- Valinnainen jännitteinen Z-tiivistepaketti luettelossa
- Kierremutteri lisää voimaa ja kentän tiivisteen säätöä
- Pidempi laakerin pituus vakauden takaamiseksi
- Tuuma- ja millimetrimitat asennuksen suunnittelua varten
4000-sarja on esitetty HCIC-luettelossa hydraulisena kippiratkaisuna. Malli 63-4402-120 soveltuu käytettäväksi silloin, kun laitteisto vaatii tappisylinterin ja koneen käyttöliittymä vastaa lueteltua mittaverhoa.
Ostajan tulee tarkistaa kuormitusreitti, tappien kohdistus, käyttönopeus, paine, öljytyyppi ja letkun reititys. Pidempi laajennettu mitta tekee asennuksen suunnittelusta erityisen tärkeää: tarkista kuljetus- tai taitettu asento, täysi kippausasento ja kaikki väliasennot ennen asennuksen vahvistamista.
Anna seuraavat tiedot saadaksesi projektikohtaisen arvion:
1. Koneen tyyppi ja kippaustoiminto
2. Nykyiset suljetut ja laajennetut nastakeskukset
3. Tapin halkaisija, haarukkaleveys ja laakerointi
4. Vaadittu työpaine ja pumpun virtaus
5. Hydraulineste ja käyttölämpötila
6. Portin suunta ja letkun reititys
7. Tiivisteen mieltymys tai nesteen yhteensopivuusvaatimus
8. Mekaaninen pysäytys ja välystiedot
9. Määrä ja määränpää
10. Olemassa oleva piirustus, näytemittaukset tai valokuvat
Näiden yksityiskohtien avulla sylinterin mitat voidaan verrata todelliseen koneeseen pelkän nimellisen mallin nimen sijaan.
HCIC valmistaa hydraulisylintereitä ja hydraulisia voimayksiköitä teollisiin sovelluksiin. Sen virallinen verkkosivusto esittelee vakiomuotoisia, tarkoitukseen tehtyjä ja räätälöityjä hydrauliratkaisuja.
Jos kyseessä on 63-4402-120 vaihto- tai OEM-projekti, lähetä olemassa oleva sylinteripiirustus ja koneen käyttöliittymän tiedot. HCIC voi tarkistaa sovituksen ja vahvistaa lopullisen kokoonpanon ennen tuotantoa.
Lähetä mallin 63-4402-120 osalta koneen piirustus, tapin mitat, käyttöolosuhteet ja tarvittava määrä HCIC:lle teknistä tarkastusta varten.
