Kun ahydraulisylinterialkaa vuotaa, ensimmäinen vastaus on usein tilata uusi tiiviste. Tämä saattaa palauttaa koneen hetkeksi, mutta se ei selitä, miksi alkuperäinen sinetti epäonnistui. Jos tanko on uurrettu, ura vaurioitunut tai tiiviste on asennettu väärin, uusi tiiviste voi pettää samassa paikassa.
Ennen kuin puhdistat osia, kirjaa ylös vuotopaikka, toimintatila, syklin suunta, nesteen lämpötila ja aika viimeisestä korjauksesta. Valokuvaa ulkoinen vuoto ja merkitse irrotettujen osien suunta. Pienet yksityiskohdat voivat kadota purkamisen aikana.
Epäonnistumisen arvioinnin tulisi erottaa näkyvä näyttö oletuksista. Vaurioitunut tiiviste voi näyttää, mitä kontaktipinnalla tapahtui, mutta se ei välttämättä tunnista alkuperäistä syytä itsestään.
Tangon ympärille laipan kohdalla ilmaantuva neste yleensä ohjaa huomion tangon tiivisteeseen, pyyhkimeen, ohjaimeen, tangon pintaan tai tiivisteen kuntoon. Tarkista, esiintyykö vuotoa pidennyksen, sisäänvedon, tyhjäkäynnin aikana tai kaikissa kolmessa tilanteessa.
Neste laippaliitoksessa voi liittyä staattiseen tiivisteeseen, kiinnikkeiden kuntoon, liitoksen pintaan tai kokoonpanoongelmiin. Älä syytä automaattisesti dynaamista tangon tiivistettä, kun neste tulee kiinteästä liitännästä.
Sylinteri voi menettää pitokykynsä tai ajautua ilman näkyvää ulkoista öljyä. Mahdollisia syitä ovat männän tiivisteen vauriot, männän ja putken välinen kuluminen, venttiilin vuoto tai järjestelmätason ongelma. Hallittu testi tarvitaan ennen kuin sylinteri tunnistetaan ainoaksi syyksi.

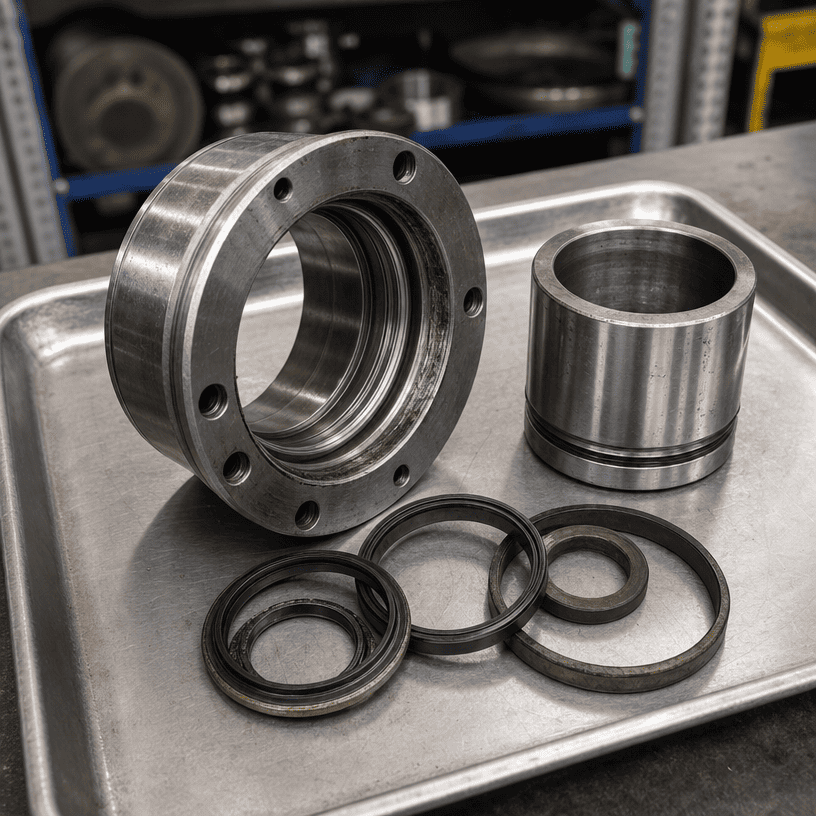

Säilytä irrotetut tiivisteet siinä järjestyksessä ja suunnassa, jossa ne tulivat ulos. Erilliset varren tiivisteet, pyyhkimet, ohjausrenkaat, männän tiivisteet ja staattiset tiivisteet. Käytä puhdasta pakkausta ja merkitse tangon pää, painepuoli ja asennussuunta, jos tiedossa.
Älä venytä elastomeeritiivistettä tarpeettomasti poiston aikana. Älä leikkaa tarkastettavan alueen läpi. Jos sinetti on sirpaloitunut, säilytä kaikki talteen otetut palat ja merkitse, puuttuiko materiaalia.
Tämän vaiheen tarkoitus on yksinkertainen: sinetin on pysyttävä todisteena, eikä siitä saa tulla jäljittämätön varaosa likaisella penkillä.
Pyöristetty huuli voi viitata pitkittyneeseen liukukosketukseen, mutta se tulee tulkita yhdessä tangon kunnon, voitelun ja käyttöhistorian kanssa. Pelkkä sileä ulkonäkö ei osoita liiallista painetta tai väärää materiaalia.

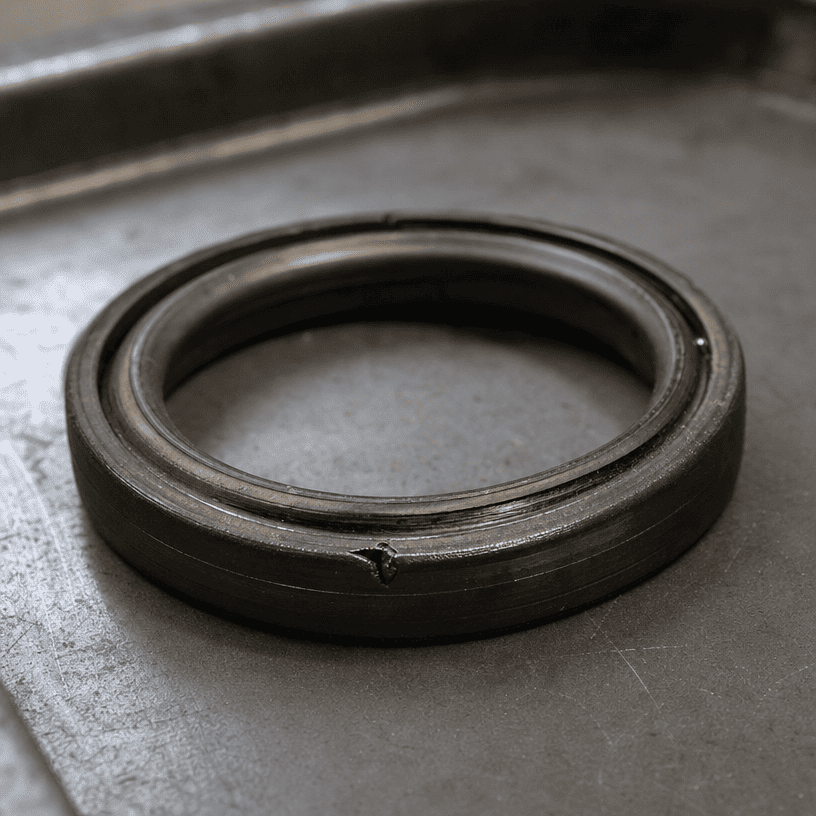

Puhdas leikkaus voi viitata asennusvaurioon, terävään reunaan, tiivisteen ylittävään kierteeseen tai kiilauraan tai vieraaseen esineeseen asennuksen aikana. Tarkista tiivisteen asennuksessa käytetty polku sen sijaan, että vaihtaisit tiivisteen tarkistamatta sisääntulogeometriaa.
Tiivisteessä, joka on pakotettu välysrakoon, voi näkyä ohut vedetty reuna, puristuksiin jäänyt osa tai puuttuu materiaalia. Mahdollisia tekijöitä ovat liiallinen välys, paineolosuhteet, vaurioituneet urat, väärä tiivisteen suunta tai yhteensopimaton tiivisteprofiili.
Kovettumisen tai halkeamien syynä voi olla lämpötilaaltistus, ikääntyminen, kemiallinen yhteensopimattomuus tai sopimaton varastointi. Tarkista neste, lämpötilahistoria ja säilytysolosuhteet ennen kuin valitset korvaavan yhdisteen.
Paisunut tiiviste voi olla merkki nesteen yhteensopimattomuudesta, kontaminaatiosta tai altistumisesta lämpötilalle. Oikea diagnoosi vaatii alkuperäisen tiivistemateriaalin, nestemäärittelyn ja käyttöhistorian. Älä tunnista yhdistettä pelkästään ulkonäön perusteella.
Tiivistysreunaan puristetut hiukkaset voivat muodostaa vuotoreitin ja naarmuttaa liitospintaa. Tarkasta tanko, putki, pyyhin, nesteen puhtaus ja kokoonpanoalue. Tiivisteen vaihtaminen poistamatta hiukkasten lähdettä jättää vikamekanismin paikalleen.
Tarkista, ettei tangossa ole pitkittäisiä naarmuja, kuoppia, korroosiota, kromivaurioita, kolhuja ja kiillotettua nauhaa, jossa tiiviste kulkee. Vedä puhtaalla liinalla pintaa vasta, kun olet noudattanut työpaikan turvatoimenpiteitä; karkea reuna voi vahingoittaa kangasta ja tarkastajaa.
Tanko voi näyttää kirkkaalta ja silti siinä on vika, joka leikkaa tiivisteen huulen. Silmämääräistä tarkastusta tulee tukea sopivalla mittauksella, kun käyttö on kriittinen tai pintavaurioita on vaikea arvioida.
Tarkista tiivisteen reikä, ohjauspinta ja tiivisteen urat purseiden, kulumisen, naarmujen ja vääntymien varalta. Ohjain ohjaa tangon asentoa; jos se on kulunut, tiiviste saattaa joutua mukautumaan liikkeisiin, joita sen ei ole suunniteltu vaimentamaan.
Tarkasta putki, männän tiiviste ja kulumispinnat sisäisten vuotojen tai epävakaan kiinnittymisen varalta. Etsi pisteytystä, epätavallisia kosketusnauhoja ja vaurioita, jotka ovat keskittyneet toiselle puolelle. Nämä merkit voivat viitata kohdistus- tai kuormitusongelmiin, mutta johtopäätöksen tulee perustua koko kokoonpanoon.
| Todisteet | Mahdollinen suunta tutkimukselle |
|---|---|
| Yksi terävä viilto asennuspolussa | Purse, kierre, kiilaura tai väärä asennustyökalu |
| Vauriot koko tiivistyskehän ympärillä | Sopivuus, paine, välys, materiaali tai käyttötila |
| Yksipuolinen kulutusnauha | Ohjaimen kuluminen, kohdistus, tangon taipuma tai epätasainen kosketus |
| Hiukkasjäljet huulen lähellä | Pyyhkimien suorituskyky, nesteen puhtaus tai kokoonpanon saastuminen |
| Kovettunut tai halkeileva materiaali | Yhteensopivuus lämpötilan, vanhenemisen, varastoinnin tai nesteiden kanssa |
| Toistuva vika samassa iskuasennossa | Tangon tai putken pintavika kiinteässä paikassa |
Nämä ovat tutkimusohjeita, eivät automaattisia diagnooseja. Tiivistekuviota tulee verrata sylinteripiirustukseen, nestetietoihin ja käyttöhistoriaan.
Vaihtotiiviste voi epäonnistua aikaisin, kun alkuperäinen syy jää koneeseen. Yleisiä esimerkkejä ovat:
- Tiivisteen asentaminen suojaamattoman kierteen tai kiilauraan
- Jätä purse uraan tai tiivisteeseen
- Vaurioituneen ohjaimen tai pyyhkimen uudelleenkäyttö
- Uurteisen tai syöpyneen sauvan huomioimatta jättäminen
- Tiivisteen valinta tarkistamatta nesteen ja lämpötilan yhteensopivuutta
- Tiivisteen asennus väärään suuntaan
- Lian pääsy avoimeen sylinteriin asennuksen aikana
- Sylinterin palauttaminen väärin kohdistettuun asennusjärjestelyyn
Korjauksessa tulee käsitellä vaurioitunutta tiivistettä ja siihen vaikuttanutta pintaa tai kokoonpanon tilaa.
Pelkästään tiivistekorjaus voi olla kohtuullinen, kun liitospinnat, urat, ohjain ja putki ovat vaaditussa kunnossa ja vika voidaan jäljittää vaihdettavaan asennusongelmaan.
Laajempi sylinterin tarkastelu on tarkoituksenmukaisempi, kun tanko on syvästi uurrettu, ohjain on kulunut, tiiviste on vaurioitunut, putkessa on epänormaalia kulumista, sisäinen vuoto jatkuu tai sama vika palaa oikean asennuksen jälkeen.
Päätöksen tulee perustua tarkastukseen ja toistuvien seisokkien kustannuksiin, ei vain tiivistesarjan hintaan.
Anna vaihto- tai vikaanalyysiä varten:
- Sylinteripiirustus tai selkeät mittamitat
- Poraus, tangon halkaisija ja isku
- Asennusmitat ja porttitiedot
- Valokuvia koko sylinteristä ja vaurioituneista osista
- Tiivisteen sijainti ja suunta
- Nesteen tyyppi ja käyttölämpötila-alue
- Paine- ja syklitiedot, kun ne ovat saatavilla
- Kuvaus siitä, milloin vuoto tapahtuu
- Aiempien tiivisteiden vaihtohistoria
- Tangon, ohjaimen, laipan ja putken kunto
Selkeät todisteet auttavat erottamaan mittojen vaihtopyynnön perussyyn tarkastelusta.
Viallinen hydraulitiiviste on tietue kontaktista tiivisteen, sen liitospintojen ja käyttöympäristön välillä. Säilytä osat, merkitse niiden suunta, tarkasta tanko ja ohjain, varmista neste- ja lämpötilaolosuhteet ja erota näkyvät todisteet oletuksista.
OEM-vaihtoa tai teknistä tarkastusta varten anna sylinterin mitat sekä valokuvat ja vikahistoria. Luotettava ratkaisu alkaa siitä, että ymmärrät, miksi tiiviste epäonnistui, ei pelkästään toisen asentamisesta.
