Hydraulisylinterin tynnyrin ilmapallo: Oikeuslääketieteellinen keskiiskun paineen ohituksen ja putken turpoamisen havaitseminen

I. Keskivaiheen ohitusparadoksi: Miksi päätelaitteen testaus epäonnistuu

Kun kenttäteknikot epäilevät, että männän sisäinen tiiviste on viallinen, tavallinen huoltotesti on sylinterin tyhjennys täydellä iskulla, paineistetaan portti ja tarkastetaan vastakkainen portti öljyvuotojen varalta. Ilmapalloilla varustetuissa sylintereissä tämä testi tuottaa jatkuvasti vääriä negatiivisia tuloksia:

Koskahydraulisylinteritynnyri on rakenteellisesti tuettu molemmista päistä raskaan teräspohjan taoksella ja kierteitetyllä pään tiivisteellä, pysyvä vanne antaa tiivisteitä lähes yksinomaan piipun tukemattomassa keskiosassa.

---

II. 4 perussyytä, jotka laukaisevat tynnyrin turvotuksen

1. Inertiaaliset kineettiset iskupiikit:Kaivinkoneen kauha iskeytyy graniittiin täydellä kierrosnopeudella aiheuttaa välittömän hidastuspainepiikin, joka ylittää järjestelmän päävaroventtiilin halkeamisrajat, ennen kuin venttiilin istukka voi fyysisesti siirtyä auki.

2. Dekompressio-iskuaallot:Suuren vetoisuuden hydraulipuristimissa ja tiivistyssylintereissä nopea venttiilien vaihtaminen vapauttaa akustisen nesteen dekompressioaaltoja, jotka iskevät sisäputken ID:tä.

3. Vaatimattomia putkimetallurgia:Hyödynnetään tavallisia kaupallisia kylmävedettyjä hiiliteräsputkia, joiden myötöraja on alhainen (alle 350 MPa) korkealujuusseosteräksen (yli 520 MPa:n tuotto) sijaan.

4. Liiallinen putken hiontakorvaus: Jo kuluneen sylinteriputken ylihiontaminen syvien naarmujen poistamiseksi vähentää putken jäljellä olevan seinämän paksuuden alle teknisten vähimmäisturvamarginaalien.

---

III. Oikeuslääketieteellinen metrologia: 10-pisteen tarkastus

Jotta tynnyrin ilmapallot voidaan lopullisesti diagnosoida liikkeen purkamisen aikana, mekaanikkojen on kartoitettava sisäinen porausgeometria useiden iskunvälien välillä sen sijaan, että mittaisivat vain helposti saatavilla olevat putken päät:

---

IV. Tarkastuspöytäkirja:

• Puhdista kaikki jäljellä oleva hydrauliöljy ja hiililakka putken reiästä mineraalibensiinillä.

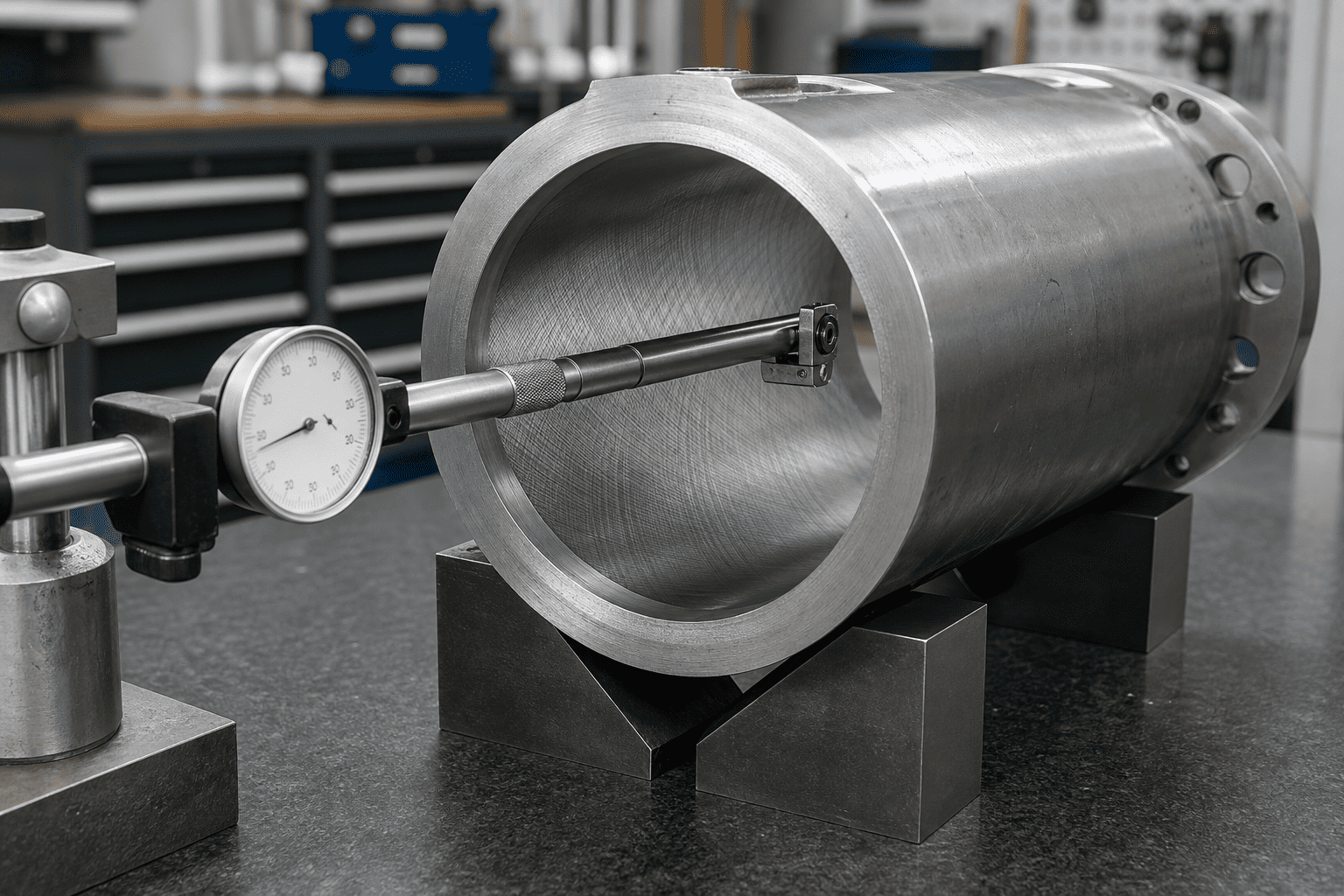

• Kalibroi erittäin tarkka mittakellon reikämittari tai kolmipisteinen sisäinen mikrometri päärengasmittaria vasten nollaan.
• Mittaa sisähalkaisija kahdelta kohtisuoralta akselilta (X-akseli pystysuora, Y-akseli vaakasuora) 100 mm:n välein pohjahitsauksesta tiivisteen kierteisiin.
• Arviointikriteerit:Mikä tahansa halkaisijan lisäys, joka ylittää 0,12 mm (0,005") nimellisreiän toleranssin yli, osoittaa pysyvää muovisyötöä. Jos porausprofiili muodostaa "tiimalasi"- tai "tynnyri"-muodon, putkea ei voida pelastaa hiomalla ja se on romutettava.

---

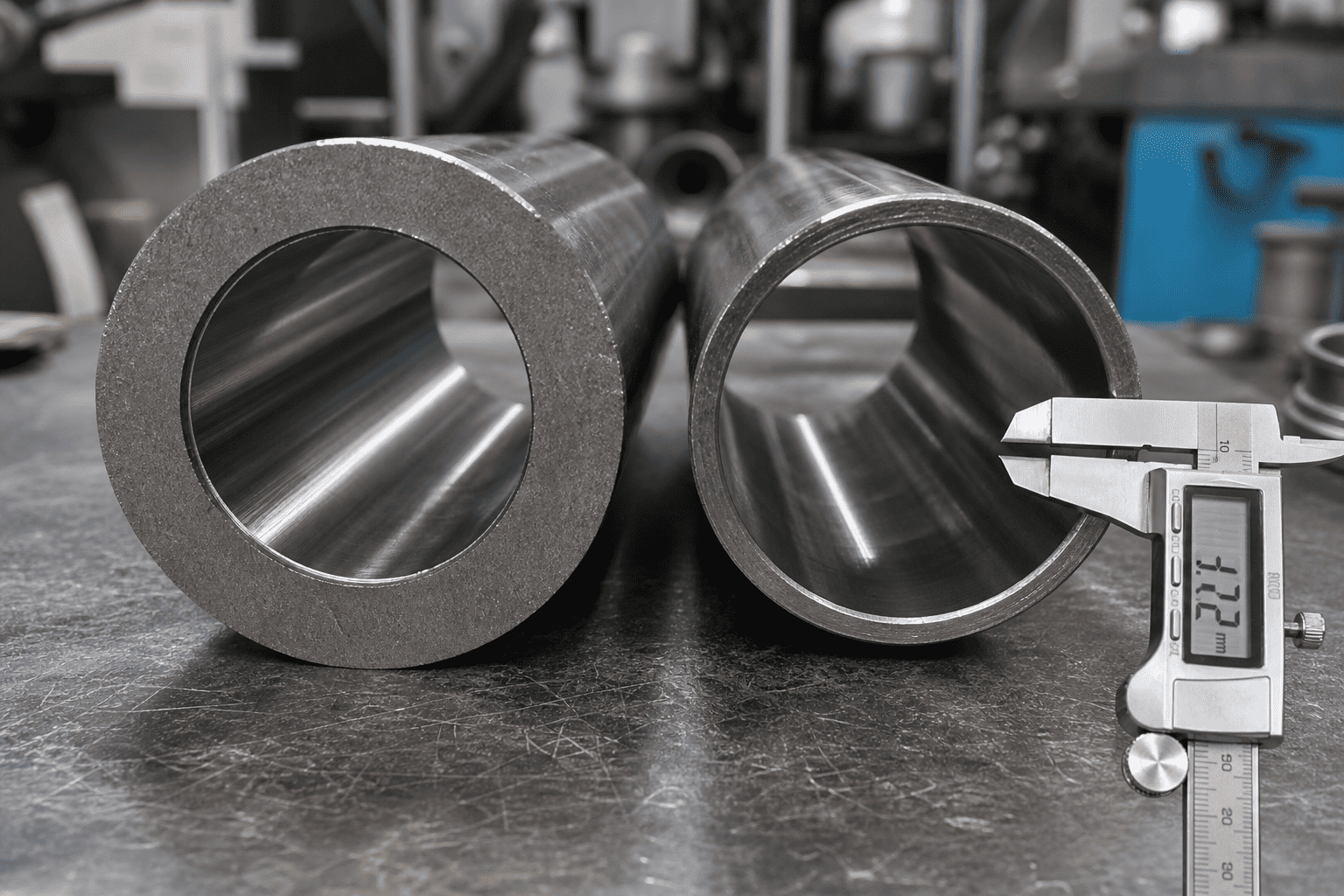

V. Metallurgia ja seinän paksuus: ankariin käyttötarkoituksiin käytettävien metalliseostynnyrien määrittäminen

Tynnyrin ilmapallojen syntymisen estäminen iskunkestävissä hydraulipiireissä edellyttää päivittämistä vakiohiili-DOM-letkuista lujiin saumattomiin seosteräksiin:

Suuren tuoton metalliseosvalinnan lisäksi raskaaseen käyttöön liittyvät tekniset ohjeet edellyttävät raskaiden seinämien suhteiden määrittämistä, kun putken ulkohalkaisija on vähintään 1,25–1,35 kertaa iskunkestävän liikkuvan laitteen nimellisreiän halkaisija.

---

VI. 4 suunnittelustrategiaa putken tuottohäiriöiden poistamiseksi

1. Asenna suoraan asennetut nopeasti reagoivat iskunkestävät kevennykset: Suojaa sylinteriportit nopeasti toimivilla patruunan varoventtiileillä, jotka on asetettu 250 psi:n pääjärjestelmän paineen yläpuolelle, mikä leikkaa millisekunnin iskupiikit ennen kuin ne rasittavat putken seinämää.
2. Sisäiset progressiiviset hidastustyynyt: Porrastetut tai paraboliset pehmustekeihät hidastavat raskaat mäntämassat tasaisesti ja eliminoivat iskun lopun akustiset paineaallot.
3. Päivitä High-Modulus-termoplastisiin männänohjaimiin: Vaihda pehmeät nylon-ohjainrenkaat erittäin puristuslujilla pronssilla täytetyillä PTFE- tai kankaalla vahvistetuilla fenolisen kulumisnauhoilla, jotka ylläpitävät männän kohdistusta vaurioittamatta laajennettuja putken seiniä.
4. Toimeksianto 1,5x Hydrostaattinen testaus: Jokainenraskaaseen käyttöön tarkoitettu vaihtosylinteritulee tehdä tehdashydrostaattinen testaus 1,5-kertaisella käyttöpaineella ja ultraääni seinämän paksuus.

---

VII. Tekninen konsultointi ja raskaaseen käyttöön tarkoitettujen varaosien hankinta

Käsitteletkö selittämätöntä murtovoiman menetystä puolivälissä tai piipun turpoamista vaativissa laitteissa?

Ota yhteyttä HCIC:n erikoistuneen hydraulisuunnittelun suunnittelutiimiin. Toimitamme raskasseinäisiä, korkeatuottoisia metalliseossylinterikokoonpanoja, jotka on suunniteltu sertifioiduilla saumattomilla 27SiMn/4140-letkuilla, tarkkuushalkaisuilla ja kiillotetuilla porauksilla ja kattavalla CAD-vertailulla vaativiin liikkuviin ja teollisuuskoneisiin maailmanlaajuisesti.
