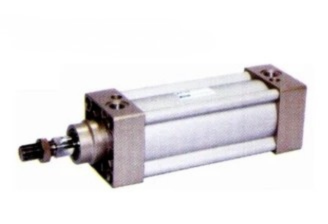

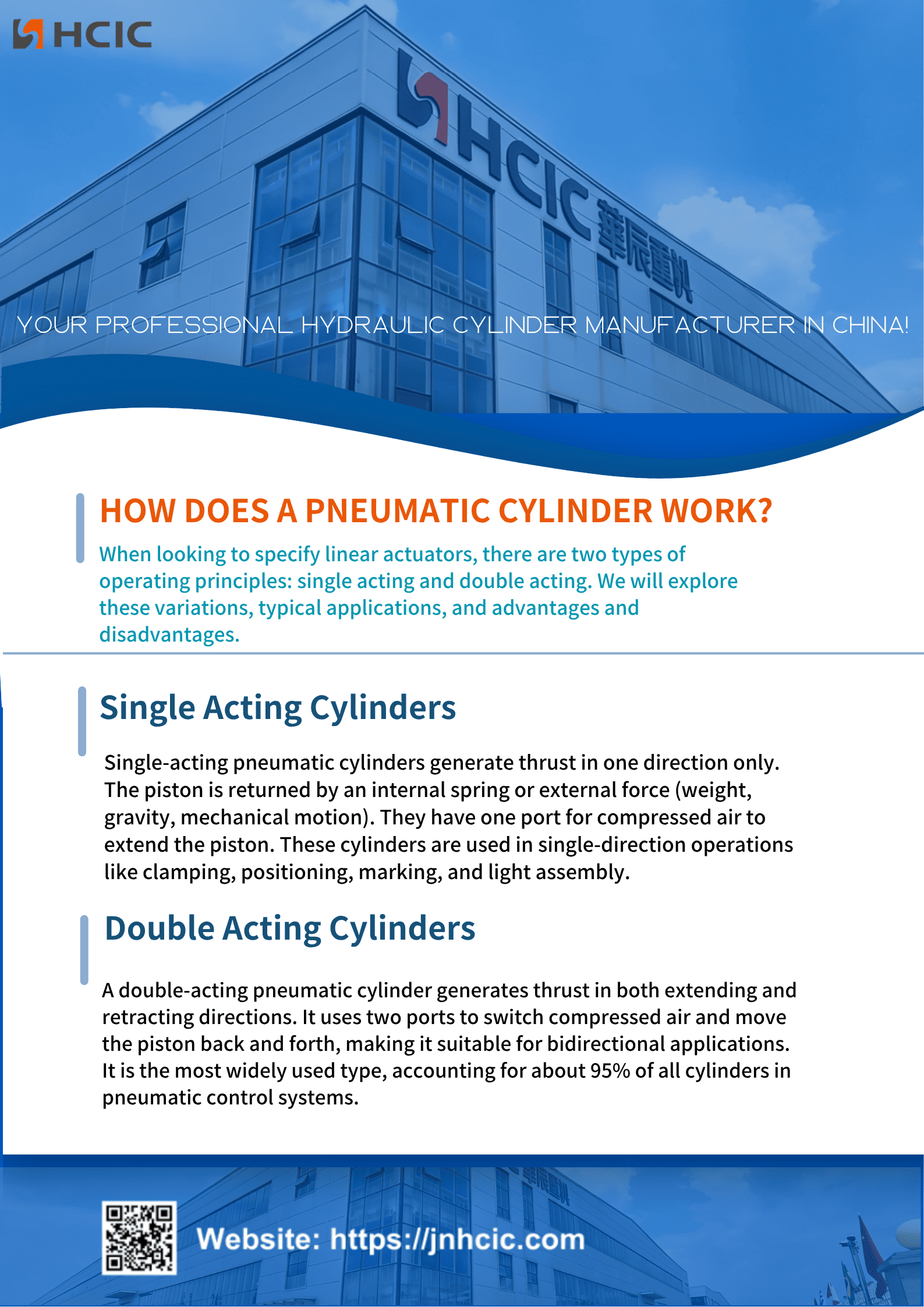

Yksitoiminen pneumaattinen sylinteri tuottaa työntövoimaa tai työvoimaa vain yhteen suuntaan. Se käyttää sisäänrakennettua jousta tai ulkoisia voimia, kuten painovoimaa, painoja tai mekaanista liikettä, vetääkseen männän takaisin aloituskohtaansa.
Näissä sylintereissä on vain yksi ilmanottoaukko, joka syöttää paineilmaa kammioon työntämään männän kohdeasentoon.
Yksitoimiset pneumaattiset sylinterit on rakennettu yksisuuntaisiin työtehtäviin, yleisiä käyttökohteita ovat kiristys, osien asemointi, merkinnät, lyhytliikkeet ja kevyet kokoonpanotyöt.

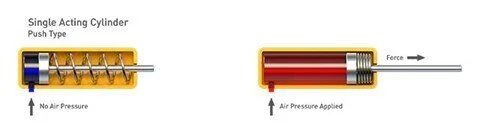

(1) Ilmanpaineen käyttö tuottaa työntövoiman, mikä "työntää" mäntää:

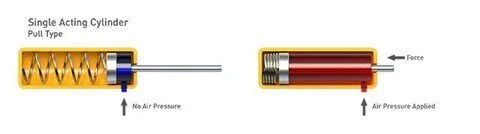

(2) Ilmanpaineen käyttö tuottaa työntövoiman, mikä "vetää" mäntää:
Yksinkertainen, suoraviivainen rakenne
Kompakti, tilaa säästävä rakenne
Pienemmät kustannukset ohjausventtiileistä ja ilmaputkistosta
Käyttää puolet paineilmasta verrattuna samankokoiseen kaksitoimiseen sylinteriin
Jousen paluupuoli on avoin ympäröivälle ilmalle, jolloin pöly ja roskat pääsevät sisään, mikä aiheuttaa vaurioita ja lyhentää sylinterin käyttöikää
Jousen suorituskyky heikkenee ajan myötä, mikä johtaa epävakaisiin iskun pääteasemiin
Reiän halkaisija ja iskunpituus ovat sisäisen jousen koon ja lujuuden rajoittamia
Pieni työntövoiman pudotus, koska jousi vastustaa männän liikettä eteenpäin

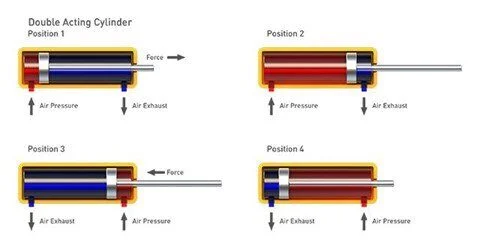

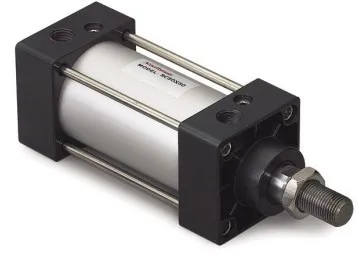

Kaksitoiminen pneumaattinen sylinteri tuottaa voimaa molempiin suuntiin työntäen mäntää ulospäin ja vetämällä sitä takaisin sisäänpäin.
Tässä mallissa on ilma-aukko molemmissa päissä, ja se ohjaa korkeapaineisen ilman kahden portin välillä ohjatakseen mäntää edestakaisin. Se on välttämätön kaksisuuntaista liikettä vaativiin tehtäviin, kuten teollisuusovien ja vaimentimien avaamiseen ja sulkemiseen.
Kaksitoimiset sylinterit ovat yleisimmin käytettyjä lineaarisia toimilaitteita, joiden osuus pneumaattisissa ohjausjärjestelmissä käytetyistä sylintereistä on noin 95 %.
Ne ovat optimaalinen valinta raskaaseen käyttöön, pitkiin iskuihin ja suuriin voimavaatimuksiin, joita yksitoimiset sylinterit eivät pysty tyydyttämään. Pienet kaksitoimiset mallit sopivat myös töihin, joissa tarvitaan tarkat, kiinteät pääteasennot sekä ulos- että sisäänvetoiskuissa.
Näin ne toimivat:
- Lähes kaikissa ISO-standardin mukaisissa pneumaattisissa sylintereissä on kaksitoiminen rakenne
- Laajempi valikoima porauskokoja ja iskunpituuksia kuin yksitoimisissa malleissa
- Runsaasti mukautettuja modifikaatioita kaksitoimiseen perusrunkoon
- Ei sisäänrakennettua lukkoa, joka pitää männän vakaana puolivälissä
- Ilma on kokoonpuristuvaa, joten syöttösovellukset tarvitsevat hydraulisen orjasylinterin tasaista, tasaista liikettä varten
- Pitkäiskuiset yksiköt tarvitsevat ylimääräistä männänvarren tukea estääkseen taipumisen ja pitääkseen toiminnan sujuvana
