HCIC:n virallisella verkkosivustolla on nyt omistettuMukautettu hydraulisylinteri 3D-suunnitteluresurssi ostajille, joiden on tarkistettava sylinteri ennen valmistusta. Sivulla kerrotaan suunnittelusta tuotantoon työnkulku, joka perustuu vaatimusten keräämiseen, 3D-mallinnukseen, asiakasarviointiin ja tuotantoon piirustuksen hyväksynnän jälkeen.
Sivuston sivun sivustokartta tallentaa tämän resurssin viimeksi muokatulla aikaleimalla **5. elokuuta 2026 klo 06.58.30 UTC**. Tämä artikkeli raportoi julkisen suunnitteluresurssin päivityksen. Se ei ole ilmoitus nimetystä asiakkaan tilauksesta, sopimuksen arvosta, toimituspäivästä tai valmistuneesta projektin tuloksesta.
Mukautettuhydraulisylinterion kytketty koneeseen enemmän kuin sen reiän ja iskun kautta. Asennuskohdat, portit, tiivistejärjestelyt, ympäröivät välykset ja liikevaippa vaikuttavat kaikki siihen, toimiiko komponentti lopullisessa kokoonpanossa.
HCIC:n julkinen 3D CAD -sivu sijoittaa piirustuksen tarkastelun ennen tuotantoa. OEM-ostajalle tämä luo selkeämmän tarkistuspisteen alkuperäisen vaatimuksen ja valmistusvaiheen välille. Se tarjoaa myös suunnittelutiimille paikan keskustella sovituskysymyksistä, kun muutoksia on silti helpompi tehdä.
Resurssi kertoo, että HCIC-insinöörit neuvottelevat asiakkaan kanssa käyttöpaineesta, asennustavoista ja ympäristöolosuhteista. Nämä ovat käytännöllisiä syötteitä, koska sylinteriä ei voida suunnitella pelkän osan nimen perusteella.
Täydellinen vaatimuspaketti voi sisältää myös iskun, sisäänvedetyn pituuden, kuorman suunnan, nopeuden, portin sijainnin, tapin mitat, työlämpötilan, nestetiedot ja käytettävissä olevan asennustilan. Mitä tarkempi syöttö, sitä hyödyllisempi 3D-tarkistus tulee.

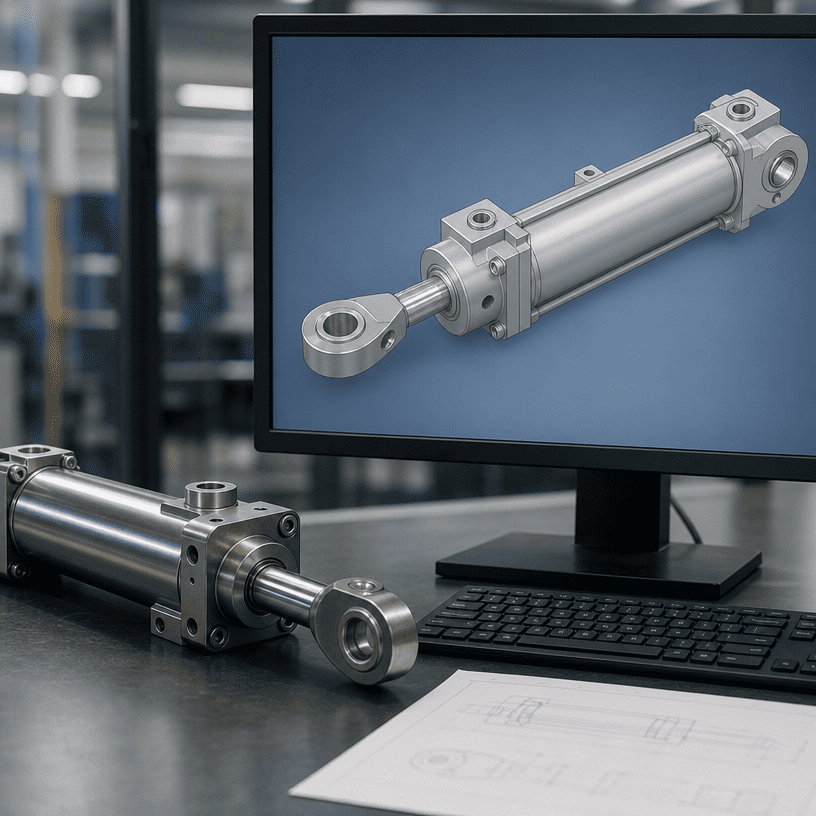

Sivulla kuvataan yksityiskohtainen 3D-malli, joka sisältää sisäiset portit ja sinettikokoonpanot. Tämä on tärkeää tilaustyössä, koska ulkoinen kirjekuori on vain osa sovitusongelmaa.
Mallin tarkistus voi auttaa ostajaa tutkimaan asennusgeometriaa, liitosten suuntaa, ympäröivää välystä ja liitäntöjä lähellä olevien koneen osien kanssa. Se on silti tarkistettava todelliseen kokoonpanoon ja nykyiseen suunnitteluversioon.
HCIC:n resurssien mukaan tiedostot lähetetään 360 asteen tarkastettavaksi, jotta asiakas voi tarkistaa välykset ja sovituksen koneen kokoonpanossa. Tämä vaihe asettaa teknisen päätöksen tuotannon eteen sen sijaan, että jätettäisiin kaikki asennuskysymykset, kunnes toimitettu osa saapuu tehtaan lattialle.
Katsastusta tulee käsitellä teknisenä hyväksyntänä, ei vain silmämääräisenä tarkastuksena. Ostajien tulee verrata mallia nykyiseen konepiirustukseen, vahvistaa kaikki tärkeät liitännät ja kirjata ylös tuotantoon hyväksytty versio.

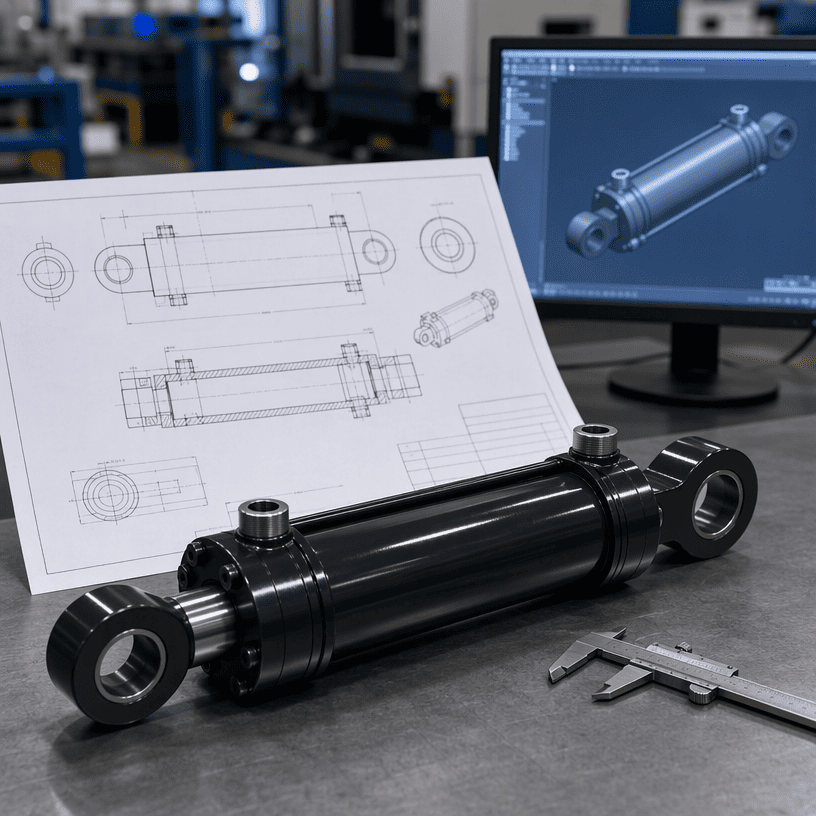

Julkisen sivun mukaan tuotanto alkaa, kun 3D-piirustus on allekirjoitettu ja siinä käytetään hyväksytyn CAD-tiedoston koordinaatteja. Tämä yhdistää suunnittelutietueen HCIC:n kuvaamaan valmistuskanavanvaihtoon.
Lopullisissa ostoasiakirjoissa tulee silti mainita hyväksytty piirustusversio, määrä, testaus- tai tarkastusvaatimukset, pakkausohjeet ja mahdolliset avoimet tekniset kohdat. Selkeä kanavanvaihto vähentää eri ryhmien mahdollisuutta työskennellä eri ulottuvuuksista.
Ennen kuin hyväksyt mukautetun mallin, tarkista:
Koneessa, jossa on rajoitetusti tilaa, tyhjennystarkastus on erityisen tärkeä. Sylinteri voi vastata pyydettyä iskunpituutta ja silti häiritä runko-osaa, letkua, anturia tai suojakansia.
Julkinen resurssi ei tunnista tiettyä asiakasta, tilausmäärää, projektin toimituspäivää tai yleistä suoritustulosta. Se selittää HCIC:n ilmoittaman suunnittelutyönkulun mukautetun hydraulisylinterin suunnittelussa.
Tällä erolla on merkitystä vastuullisen B2B-viestinnän kannalta. CAD-tarkistus voi parantaa suunnittelun koordinointia, mutta se ei korvaa konetason kuormituslaskelmia, riskinarviointia, validointitestausta tai ostajan omaa hyväksymisprosessia.
Mukautetun 3D CAD -tarkistuksen aloittamiseksi OEM-ostajan tulee valmistella:
Jos koko konemallia ei voida jakaa, toimita mitoitettuja piirustuksia ja valokuvia vertailumitoineen. Suunnitteluryhmä voi sitten tunnistaa, mitkä oletukset tarvitsevat vielä vahvistusta.
HCIC:n 3D CAD -suunnitteluresurssi antaa räätälöityjen sylinterien ostajille määritellyn tarkistuspisteen ennen valmistusta: kerää vaatimukset, tarkista malli, vahvista sopivuus ja vapauta sitten hyväksytty suunnittelu tuotantoa varten. Lähestymistapa on hyödyllinen, koska useimmat mukautetun sylinterin ongelmat alkavat komponentin ja koneen välisestä rajapinnasta, eivät pelkästään tuotteen nimestä.
Lähetä HCIC:lle projektin tarkastelua varten nykyiset kokoonpanotiedot, sylinterivaatimukset ja kriittiset välykset. Pyydä suunnittelutiimiä tunnistamaan piirustusversio ja tekniset kohdat, jotka on hyväksyttävä ennen tuotantoa.
HCIC on hydrauliikkavalmistaja, jonka virallisilla verkkosivuilla esitellään räätälöidyt hydraulisylinterit, hydrauliset voimayksiköt ja sovelluskohtaiset ratkaisut. Yritys ilmoittaa tarjoavansa ammattimaisia 3D-CAD-piirustuksia räätälöityihin sylinteriprojekteihin.
