​Suosittu korkean kysynnän hydraulisylinterien valintaopas

I. Esipuhe: YleistäHydraulisylinteriUlkomaisten ostajien tekemät valintavirheet

1.1 Väärän sylinterin valinnan aiheuttamat todelliset ongelmat

Ostajat kaikkialla Pohjois-Amerikassa, Euroopassa ja Australiassa valitsevat sylinterit usein vain pituuden ja tynnyrin paksuuden perusteella jättäen huomioimatta toimintakunnon yhteensovittamisen.

Monet asentavat raidetangon sylintereitä traktoreihin ja kippiperävaunuihin. Jatkuva kuoppainen työ löysää raidetangot ja taivuttaa männänvarret nopeasti. Halvat ohuet hitsatut haarukkasylinterit halkeilevat raskaassa kuormituksessa, mikä aiheuttaa tuotannon pysähtymisen ja ylimääräisiä ylläpitokustannuksia.

Neljän sylinterin mallit kattavat yli 90 % maailmanlaajuisista vaihto- ja OEM-tilauksista. Tämä opas lajittelee kuumamyyntimalleja käytännöllisine valintareferensseineen ostohenkilöstölle ja varaosien tukkukauppiaille.

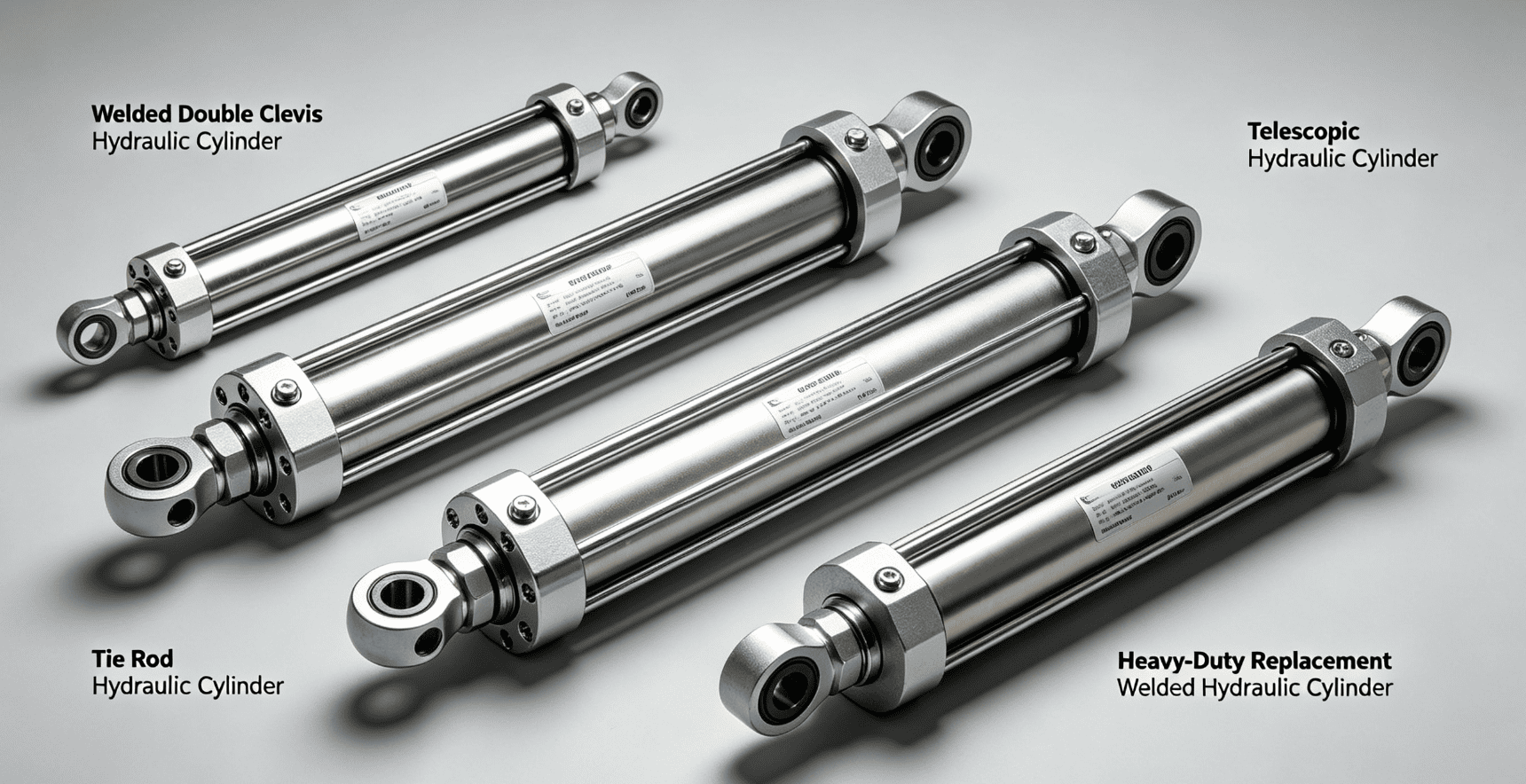

1.2 Neljä myydyintä hydraulisylinteriä ulkomaan markkinoille

Hitsattu kaksihaarainen hydraulisylinteri — Maatalouskoneet, puunhalkaisukone, maatalousperävaunu

Raidetangon hydraulisylinteri — Sisäkäyttöön tarkoitettu työstökone ja automaatiolaitteet

Teleskooppinen hydraulisylinteri — yksinoikeudella kippiperävaunu ja kippiauto

Raskaaseen käyttöön tarkoitettu vaihtohitsattu hydraulisylinteri — minikaivukoneen ja -kuormaajien jälkimarkkinaosat

II. Rakenne, edut, haitat ja soveltuvat skenaariot

2.1Hitsattu Double Clevis -hydraulisylinteri(Suosituin valinta mobiililaitteille)

2.1.1 Rakenteelliset ominaisuudet

Tynnyri ja päätykappaleet sopivat uppokaareen integroituun hitsaukseen ilman ulompia vetotankoja. Kahdessa päässä on yksiosainen taottu kaksoishaarukka tappiasennukseen.

Vakiokäyttöpaine 21 MPa, päivitetty korkeapaineversio saavuttaa 35 MPa, erinomaisella tärinän- ja sivukuormituksen estokyvyllä.

Edullisissa tuotteissa on ohut jatkoshaara, joka halkeilee helposti. Hyväksytyissä tuotteissa käytetään 8–12 mm:n täysläpihitsausta, joka on vakaa mutaisissa ulkotyöolosuhteissa.

2.1.2 yhteensopivat laitteet ja kohdeasiakkaat

Asenna traktorin nostovarsi, halkaisukone, maatalousperävaunu, pienkuormaaja, hinausauto.

Palvelee maatalousosien tukkumyyjiä, maatalouskonetehtaita ja ulkoilukorjaamoita.

2.1.3 Hyvät ja huonot puolet

Plussat: Kompakti, pölytiivis, helppo asentaa, mukautettava reikä, iskun ja kiinnitysreiän koko

Miinukset: Hankala sisäinen purkaminen, pidempi toimitusaika ei-standardikokoisille

2.2 Raidetangon hydraulisylinteri(Yleinen sisäkäyttöinen teollisuustyyppi)

2.2.1 Rakenteelliset ominaisuudet

Neljä raidetangoa kiinnittää kaksi päätykappaletta, jotka on kätevä purkaa ja vaihtaa sisäiset tiivisteet. Se noudattaa kansainvälistä NFPA-standardia yhtenäisellä 21 MPa paineella.

Paljaat raidetangot löystyvät pitkäaikaisen tärinän vaikutuksesta, ja sivuvoima taivuttaa männän varret, eivät sovi ulkokäyttöön liikkuviin koneisiin.

2.2.2 Sopivat laitteet ja kohdeasiakkaat

Asenna työstökoneet, pakkausautomaatiolinjat, sisähydrauliset puristimet, kiinteät nostolavat.

Palvelevat automaatiotehtaita, laitehuoltotoimittajia ja sisähydrauliikkaosien jälleenmyyjiä.

2.2.3 Hyvät ja huonot puolet

Plussat: Riittävästi paikalla tavaroita, helppo huoltaa, alhainen hinta, nopea toimitus vakiokoot

Miinukset: Huono tärinänkestävyys, ei voida käyttää traktoreissa ja kippiperävaunuissa

2.3 Teleskooppinen hydraulisylinteri(Erityinen kippiperävaunuille)

2.3.1 Rakenteelliset ydinominaisuudet

Monivaiheinen sisäkkäinen hiharakenne, lyhyt pituus sisäänvedon jälkeen ja pitkä nostoisku pidennyksen jälkeen. Useimmat ovat yksitoimisia ja vetäytyvät sisään painovoiman vaikutuksesta, ja niissä on 2–4 valinnaista vaihetta.

Lisää laajennusvaiheita tuo heikomman päätetyöntövoiman, ei sovellu erittäin raskaan kuorman nostamiseen.

2.3.2 Sopivat laitteet ja kohdeasiakkaat

Asenna maatilan kippiperävaunut, kippiautot, jätehuoltoajoneuvot, lentotikkaat.

Palvelevat perävaunujen asennustehtaita, rahtiosien tukkumyyjiä ja saniteettilaitteiden valmistajia.

2.3.3 Hyvät ja huonot puolet

Plussat: Pieni sisäänvedetty tilavuus, pitkä isku, yksinkertainen öljypiiri, alhainen vika

Miinukset: Monikerroksiset tiivisteet tarvitsevat puhdasta hydrauliöljyä, ei aktiivista hydraulista sisäänvetotoimintoa

2.4 Raskaaseen käyttöön tarkoitettu vaihtohitsattu hydraulisylinteri (kaivukoneen ja kuormaimen varaosat)

2.4.1 Rakenteelliset ominaisuudet

Valmistettu paksusta hiotusta saumattomasta putkesta ja vahvistetusta taivutusta estävästä männänvarresta, yhteensovitettu taotulla palloliitoksella tai yhdellä haarukalla.

Koot vastaavat täysin CAT-, Komatsu-, Kubota-minikaivukoneita, jotka voidaan vaihtaa suoraan ilman muutoksia.

2.4.2 Sopivat laitteet ja kohdeasiakkaat

Asenna minikaivukoneen puomin/varren sylinteri, kuormaimen kallistussylinteri, pieni tiejyrä.

Palvelee rakennuskoneiden viejiä, kenttäkorjaamoita ja pieniä konepajatehtaita.

2.4.3 Hyvät ja huonot puolet

Plussat: Tarkka vaihtokoko, iskunkestävä, kestävä rakennustyömailla, suuri toistuva tilaus

Miinukset: Eri mallit, epästandardit koneet tarvitsevat räätälöintiä vanhojen sylinteritietojen perusteella

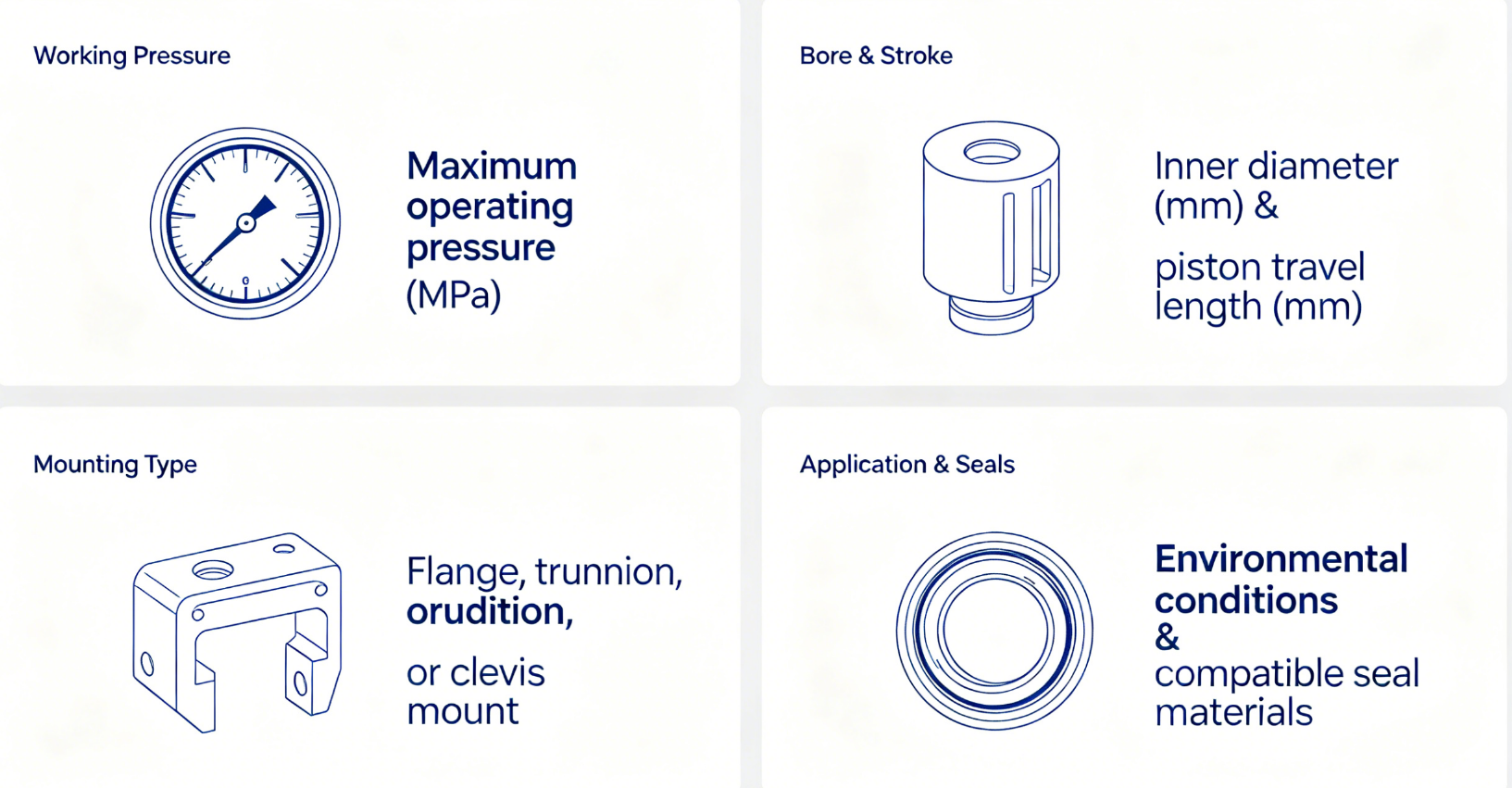

III. Yleiset ytimen valintaparametrit

3.1 Käyttöpaineen sovitus

21MPa (3000PSI) vakiomalli sopii useimpiin maatila- ja sisälaitteisiin, mikä vastaa 90 % tilauksista korkealla kustannustehokkuudella.

25–35 MPa paksunnettu korkeapaineversio kaivinkoneisiin ja kaivostyöolosuhteisiin.

3.2 Poran ja iskun valintasäännöt

Nostovoima koskee vain porausta ja järjestelmän painetta; pidempi isku ei voi parantaa kantavuutta.

Mittaa täysi sisäänveto- ja jatkepituus vanhoja sylintereitä vaihtaessasi, silmämääräinen arviointi aiheuttaa helposti iskunvajeen ja öljyvuotojen.

Valitse teleskooppisylinterit pitkälle iskulle rajoitetulla tilassa; valitse hitsatut kaksoishaarukkasylinterit monikulmaisiin kääntölaitteisiin.

3.3 Kiinnitystyypin pikasovitus

Ulkokäyttöiset monikulmanostokoneet: Hitsattu kaksihaarainen hydraulisylinteri

Vakaa sisätilojen matalapainelaitteisto: Raidetangon hydraulisylinteri

Kippiperävaunun pitkätahtinen nosto: Teleskooppinen hydraulisylinteri

Kaivinkoneen nivelvarsi: Raskaaseen käyttöön tarkoitettu vaihtohitsattu hydraulisylinteri

3.4 Tiiviste ja korroosionestosijoitus työympäristön mukaan

Normaali sisätilojen puhdas kunto: NBR-tiivisteet + musta ruosteenestomaali

Mutainen ulkotila: Paksu kromi männänvarsi + ulkoinen pölysuoja

Rannikon suolasumuympäristö: Kaiken kaikkiaan galvanoitu korroosionestokerros

Korkean lämpötilan kuuma öljytila: FKM-fluorikumitiivisteet sisäisten ja ulkoisten vuotojen välttämiseksi

IV. Pikavalintataulukko toimialoittain

4.1 Maatalouskoneet

Ensimmäinen valinta: Kaksitoiminen hitsattu kaksihaarainen hydraulisylinteri

Vältä: Raidetangon sylinterit rikkoutuvat helposti tärinän vaikutuksesta; ylipitkät teleskooppisylinterit eivät sovi pieniin maatalouskoneisiin

4.2 Rahti- ja sanitaatiokaappilaitteet

Ensimmäinen valinta: 2–4-vaiheinen yksitoiminen teleskooppinen hydraulisylinteri

Vaihtoehto: Pitkäiskuhitsattu kaksoishaarukkasylinteri kevyille pienille perävaunuille

4.3 Pienet rakennuskoneet

Ensimmäinen valinta: Raskaaseen käyttöön tarkoitettu vaihtohitsattu hydraulisylinteri

Vaihtoehto: Paksutettu korkeapaineinen kaksoishaarukkasylinteri suurille maatilakuormaajille

4.4 Automaatio ja työstökoneet

Ensimmäinen valinta: Normaali raidetangon hydraulisylinteri

Vältä: Kalliit hitsatut sylinterit ovat tarpeettomia kiinteissä sisätiloissa

V. Yleisiä vikoja ja välttämisehdotuksia

5.1 Hitsattu kaksoishaarukkasylinteri

Ohuet jatkokset halkeilevat raskaassa kuormituksessa, ohuet hitsit aiheuttavat öljyn vuotoa. Vahvista taotut integroidut haarukat ja 8 mm+ täysläpivientihitsaukset, paksu kromitanko suositellaan ulkokäyttöön.

5.2 Raidetangon hydraulisylinteri

Tärinä löysää raidetangot ja taivuttaa männän varret, sallittu vain vakaissa sisätiloissa.

5.3 Teleskooppinen hydraulisylinteri

Hallitse raskasta kuormaa kahdessa ensimmäisessä vaiheessa; täysi venyminen johtaa jyrkän työntövoiman pudotukseen. Vaihda hydrauliöljy säännöllisesti monikerroksisten tiivisteiden suojaamiseksi.

5.4 Kaivinkoneen vaihtosylinteri

Väärä kokoa ei voi asentaa normaalisti, toimita vanhat sylinterikuvat ja konemallit vahvistusta varten ennen tilaamista.

VI. Räätälöinti- ja vaihtoneuvonta

Lähetä seuraavat tiedot insinööreillemme saadaksesi vastaavat suunnitelmat 24 tunnin kuluessa:

Koneteollisuus ja täydellinen malli

Selkeät kuvat vanhoista sylinterin kiinnityspäistä

Mitattu reikä, tangon halkaisija, täysin ulos vedetty ja sisään vedetty pituus

Työpaine ja ympäristö (korkea lämpötila, merenranta, mutainen alue)

Tuemme 1 kpl näytteen räätälöintiä kaikille neljälle sylinterityypille, jokaisella tuotteella on täydellinen painetestiraportti ja 12 kuukauden takuu.
