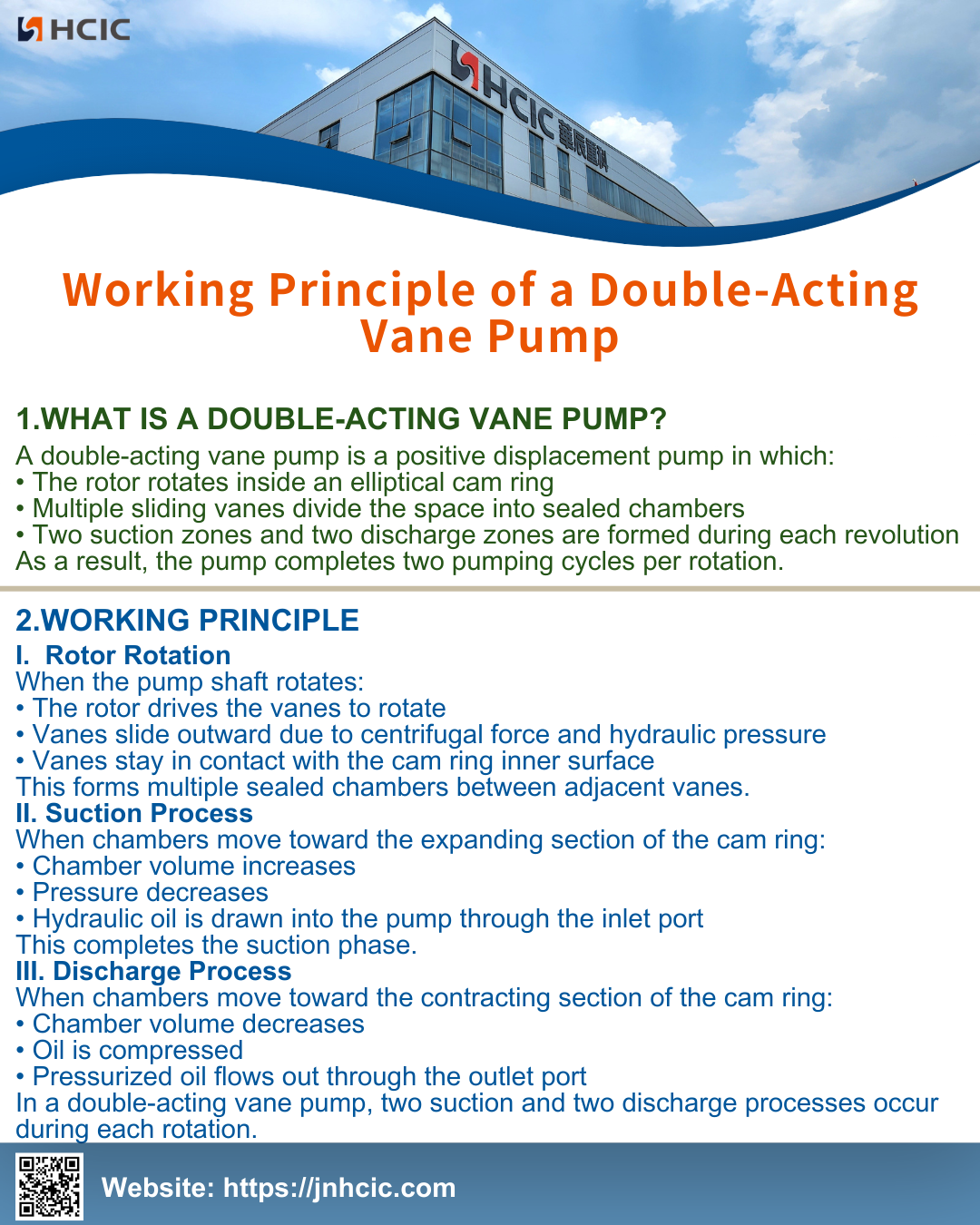

Kaksitoimisen siipipumpun toimintaperiaate

Mikä on kaksitoiminen siipipumppu?

Kaksitoiminen siipipumppu on iskutilavuuspumppu, jossa:

• Roottori pyörii elliptisen nokkarenkaan sisällä

• Useat liukuvat siivet jakavat tilan suljettuihin kammioihin

• Jokaisen kierroksen aikana muodostuu kaksi imuvyöhykettä ja kaksi poistovyöhykettä

Tämän seurauksena pumppu suorittaa kaksi pumppausjaksoa kierrosta kohden.

Toimintaperiaate

1.  Roottorin pyöriminen

Kun pumpun akseli pyörii:

• Roottori pyörittää siivet

• Siivet liukuvat ulospäin keskipakovoiman ja hydraulipaineen vaikutuksesta

• Siivet pysyvät kosketuksessa nokkarenkaan sisäpinnan kanssa

Tämä muodostaa useita suljettuja kammioita vierekkäisten siipien väliin.

2. Imuprosessi

Kun kammiot liikkuvat nokkarenkaan laajenevaa osaa kohti:

• Kammion tilavuus kasvaa

• Paine laskee

• Hydrauliöljyä imetään pumppuun tuloaukon kautta

Tämä päättää imuvaiheen.

3. Purkausprosessi

Kun kammiot liikkuvat nokkarenkaan supistuvaa osaa kohti:

• Kammion tilavuus pienenee

• Öljy on puristettu

• Paineöljyä virtaa ulos ulostuloaukon kautta

Kaksitoimisessa siipipumpussa tapahtuu kaksi imu- ja kaksi poistoprosessia jokaisen kierroksen aikana.
