Teollisuushydrauliikkajärjestelmissä hitsatut hydraulisylinterit ja raidetangolla varustetut hydraulisylinterit ovat kaksi yleisimmin käytettyä toimilaitetta. Monet laitevalmistajat, ostajat ja insinöörit joutuvat usein dilemmaan valitessaan näiden kahden välillä. Todellisuudessa ei ole ehdotonta "parempaa" vaihtoehtoa; kaikki riippuu siitä, sopiiko se tiettyyn sovellusskenaarioon. Tämä artikkeli tarjoaa objektiivisen vertailun, joka perustuu todelliseen rakenteeseen, suorituskykyyn, etuihin, haittoihin ja sovellusskenaarioihin, jotta voit tehdä oikean valinnan nopeasti.

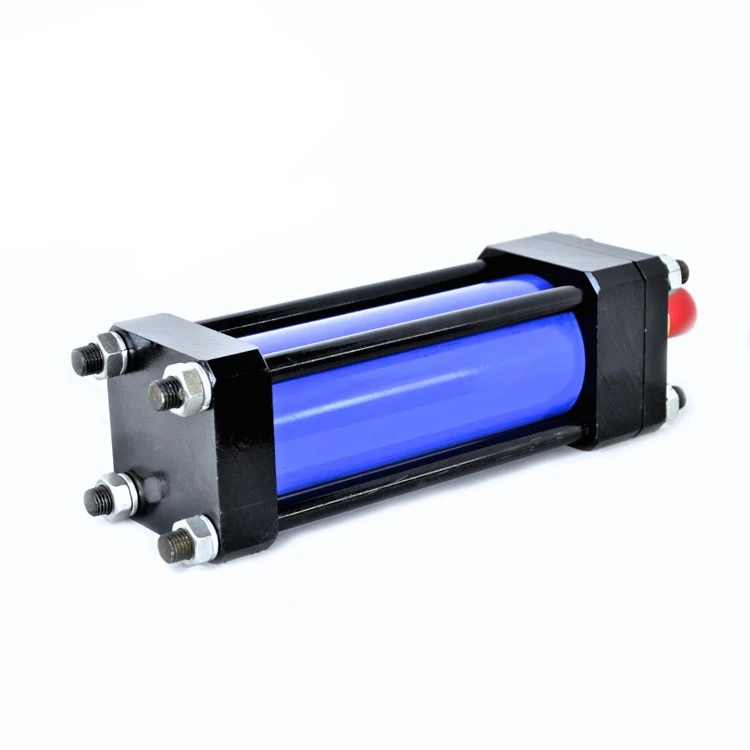

1.1Raidetangon hydraulisylinteritovat keskittyneet modulaarisen kokoonpanorakenteen ympärille. Sylinteripiippu ja päätykappaleet on kiinnitetty useilla erittäin lujilla sidostangoilla, jolloin koko rakenne pysyy koossa pulttiliitoksilla ilman laajamittaista hitsausta. Nämä tuotteet noudattavat yleensä kansainvälisiä standardeja ja tarjoavat vahvan vaihdettavuuden. Tyypillinen reiän koko on 30–200 mm, työpaine on 7–21 MPa ja iskunpituus harvoin ylittää 3 metriä.

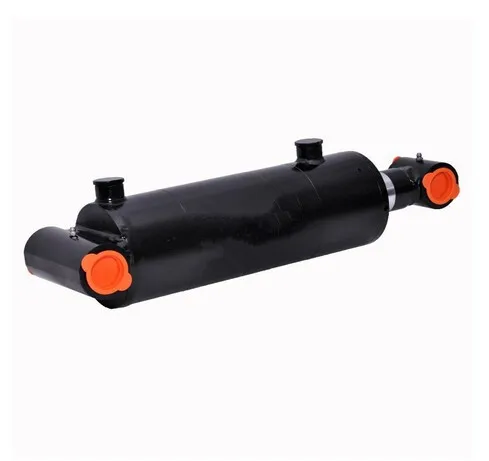

1.2 Hitsatut hydraulisylinteritkäytä sen sijaan kiinteää hitsattua rakennetta. Niiden sylinteripiippu ja päätykappaleet on hitsattu suoraan ilman jäykkyyttä rajoittavia ulkoisia kiinnitystankoja. Rakennamme ne paksummista saumattomista teräsputkista, joten vakiopaineluokat ovat 16–31,5 MPa ja räätälöidyt raskaat yksiköt voivat saavuttaa 35 MPa. Poran koko on enintään 500 mm, ja iskun pituus voi olla reilusti yli 6 metriä – täydellinen raskaaseen ja pitkäiskuiseen käyttöön.
2.2 Yksinkertaisen rakenteensa ansiosta kulutusosat, kuten tiivisteet ja ohjausholkit, voidaan vaihtaa nopeasti – ei tarvita ammattimaisia hitsauslaitteita tai hienoja työkaluja. Jopa yleinen mekaanikko voi päättää huollon, mikä vähentää tehokkaasti laitteiden seisonta-aikaa.
2.3 Niiden rajoitukset ovat kuitenkin myös melko selvät: rajoitettu painekapasiteetti ja vain keskimääräinen iskunkestävyys. Ympäristöissä, joissa on pitkittynyttä tärinää ja toistuvia iskuja, raidetangot ovat alttiita venymiselle ja mutterit löystymiselle, mikä voi johtaa öljyn vuotamiseen tai tarkkuuden heikkenemiseen. Siksi ne sopivat paremmin sovelluksiin, joissa on kohtalainen paine, puhdas ympäristö ja vakaat kuormat.
3.1 Hitsatut hydraulisylinterit, joissa ei ole kiinnitystankoa, täysin hitsattu rakenne, tarjoavat kompaktimman rakenteen ja erinomaisen jäykkyyden. Ne kestävät suurempia sivukuormia ja iskuvoimia ja pitävät suorituskyvyn vakaana vaikeissa ympäristöissä, kuten korkeissa lämpötiloissa, raskaassa pölyssä, korkeassa kosteudessa ja raskaissa kuormissa. Samassa asennustilassa hitsattu sylinteri voi kestää suuremman reiän ja pidemmän iskun.
3.2 Suurin haittapuoli on, että paikan päällä tapahtuva korjaus on lähes mahdotonta, jos sylinterin runko tai hitsit ovat vaurioituneet. Tehdastyötä tarvitaan, mikä johtaa pidempiin seisokkeihin ja korkeampiin ylläpitokustannuksiin. Lisäksi niiden korkean räätälöintiasteen vuoksi ne ovat vähemmän joustavia massatuotannossa kuin raidetangon sylinterit.
Automaatiolaitteet, työstökoneet, ruiskuvalukoneet ja pakkauskoneet
Pienet ja keskikokoiset hydraulijärjestelmät ja vakiovarusteet
Skenaariot, jotka vaativat suurta huoltomukavuutta ja lyhyitä toimitusaikoja
Rakennuskoneet, kaivoskoneet ja metallurgiset laitteet
Raskaat meri-, offshore-, aurinkosähkö- ja tuulivoimalaitteet
Korkeapaineiset, pitkäiskuiset, ankarat ja epätyypilliset räätälöidyt projektit
Yhteenvetona valintalogiikasta tosielämän kokemuksesta:
Jos työpaine on alle 21 MPa, sovellukset ovat vakiona, ja helppo ylläpito on tärkeintä → valitse raidetangon hydraulisylinteri.
Jos työpaine ylittää 21 MPa, iskut ovat kovia, tilaa on vähän tai ympäristö on epätasainen → valitse hitsattu hydraulisylinteri.
Molemmat ovat kiinteitä ja todistettuja tuotteita. Vain yhdistämällä sylinterin todellisiin työvaatimuksiin, käyttöasetukseen ja pitkäaikaiseen hoitoon saat parhaan vastineen ja leikkaat viat minimiin.
