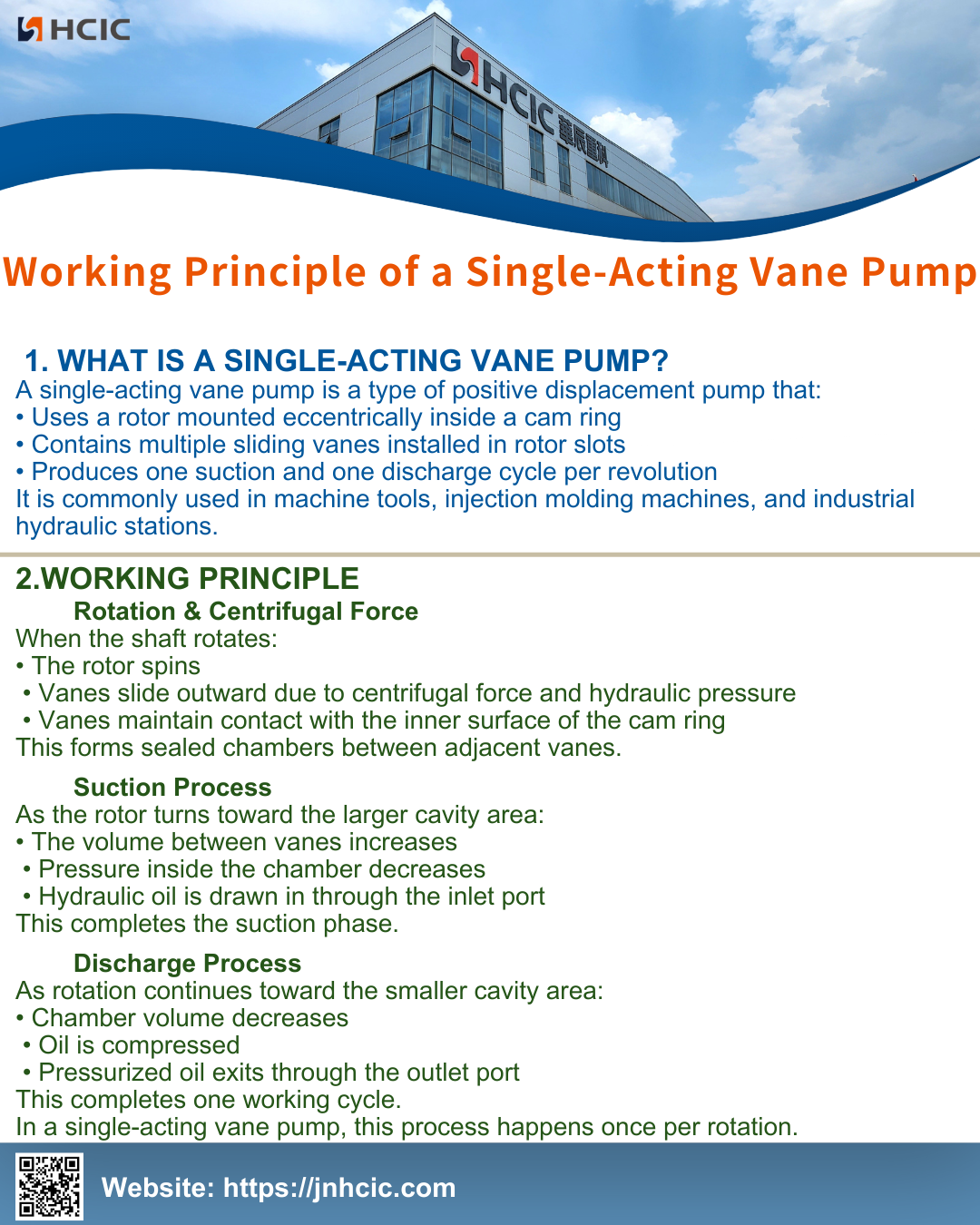

Yksitoimisia siipipumppuja käytetään laajalti keskipaineisissa hydraulijärjestelmissä niiden tasaisen virtauksen ja vakaan toiminnan ansiosta.
Niiden toimintaperiaatteen ymmärtäminen auttaa optimoimaan järjestelmän suunnittelun ja ylläpidon.
Yksitoiminen siipipumppu on eräänlainen iskutilavuuspumppu, joka:
• Käyttää roottoria, joka on asennettu epäkeskisesti nokkarenkaan sisään
• Sisältää useita liukulappuja asennettuina roottorin uriin
• Tuottaa yhden imu- ja yhden poistosyklin kierrosta kohti
Sitä käytetään yleisesti työstökoneissa, ruiskuvalukoneissa ja teollisuushydrauliasemissa.
Kun akseli pyörii:
• Roottori pyörii
• Siivet liukuvat ulospäin keskipakovoiman ja hydraulipaineen vaikutuksesta
• Siivet pitävät kosketuksen nokkarenkaan sisäpinnan kanssa
Tämä muodostaa tiiviit kammiot vierekkäisten siipien väliin.
Kun roottori kääntyy kohti suurempaa onteloaluetta:
• Siipien välinen äänenvoimakkuus kasvaa
• Paine kammion sisällä laskee
• Hydrauliöljyä imetään sisään tuloaukon kautta
Tämä päättää imuvaiheen.
Kun pyöriminen jatkuu kohti pienempää onteloaluetta:
• Kammion tilavuus pienenee
• Öljy on puristettu
• Paineinen öljy tulee ulos ulostuloaukon kautta
Tämä suorittaa yhden työsyklin.
Yksitoimisessa siipipumpussa tämä prosessi tapahtuu kerran kierrosta kohden.
