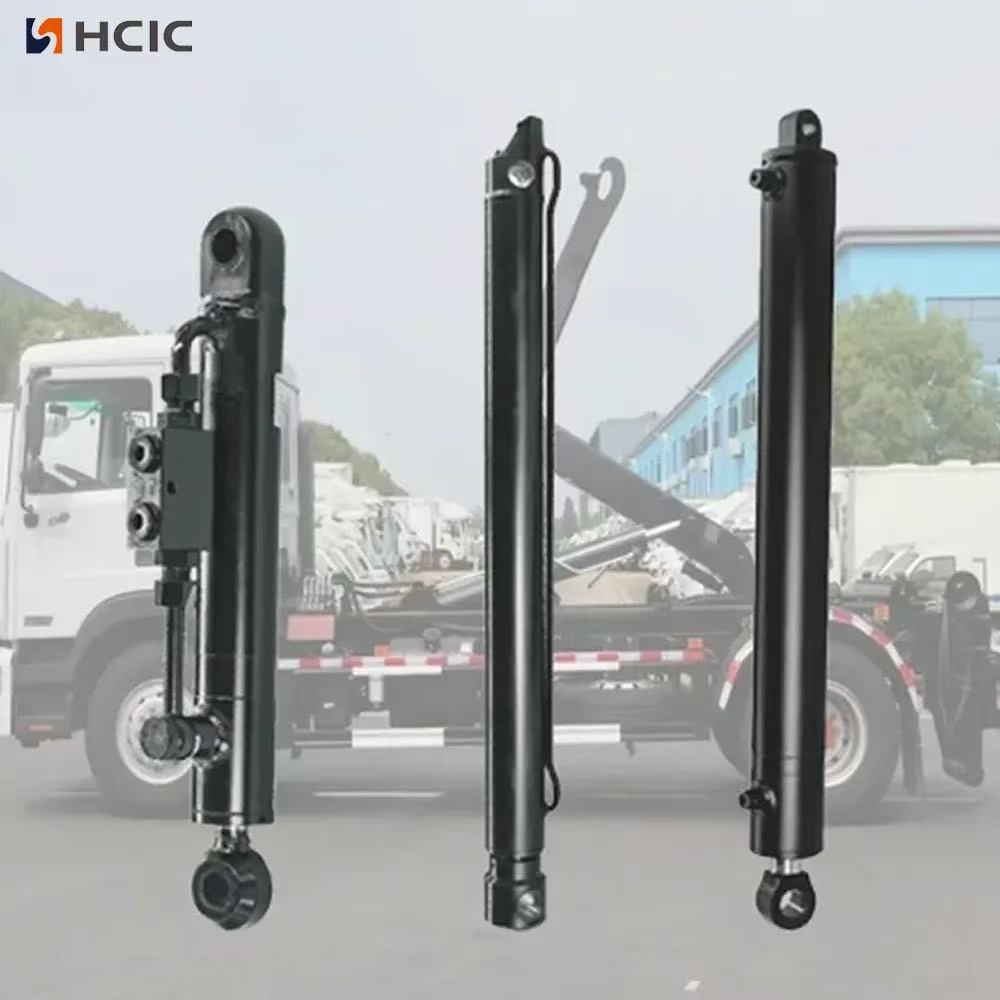

Vakaa materiaalinkäsittely on avainasemassa kippiauton turvallisuuden ja tehokkuuden kannalta. Kippiauton hydraulisylinterit, ytimen nostotoimilaite, määräävät suoraan kuljetuksen sujuvuuden ja luotettavuuden. Nämä raskaat sylinterit ratkaisevat epävakauden kuormituksen vaihteluista ja epätasaisista teistä tieteellisen rakenteen, tarkan hydrauliikan ja luotettavan suojan avulla – ne ovat tehokkaan ja turvallisen materiaalinkäsittelyn ydintakuu.
Kantavana osana se on valmistettu erittäin lujasta seosteräksestä, jossa on kiinteä muotoilu ja lämpökäsittely, joten se kestää muodonmuutoksia ja halkeilua. Hiottu sisäseinä vähentää kitkaa. Monikerroksiset tiivisteet ja erittäin lujat pultatut päätytulpat estävät öljyvuodon ja pitävät paineen tasaisena.
Energian muuntamisen ydinosana se koostuu männästä, varresta ja liittimistä. Nämä osat on yhdistetty häiriösovittimella koaksiaalisuuden takaamiseksi. Kaksisuuntaiset öljykanavat tekevät ulosvetämisestä ja sisäänvedosta pehmeän. Tarkat ohjausrenkaat ja tiivisteet estävät kallistumisen, juuttumisen ja kulumisen.
Korkeapaineisista, kulutusta kestävistä komposiittimateriaaleista valmistetut kokoonpanot tiivistävät sylinterin liitokset ja estävät öljyvuodon ja pölyn. Ohjausholkit ja -renkaat ohjaavat tangon liikettä, vähentävät säteittäistä juoksua ja estävät tavaralaatikkoa kallistumasta.
Rakennesuunnittelun lisäksi erityiset mekanismit on suunniteltu ratkaisemaan todellisia epävakausongelmia ja varmistamaan, että sylinteri toimii luotettavasti.
Rakennesuunnittelun lisäksi erityiset mekanismit tähtäävät todellisiin epävakaustekijöihin sylinterin luotettavan toiminnan takaamiseksi.
Virtaus- ja paineventtiilit säätelevät sauvan nopeutta ja lähtövoimaa; virtausventtiilit säätävät öljyn virtausta kuormituksen mukaan iskun välttämiseksi, paineventtiilit vapauttavat ylipaineen vaurioiden estämiseksi. Kaksoishydrauliset lukot lukitsevat öljypiirin pysähdyksissä ja kiinnittävät tavaratilan vakaasti.
Paineanturit lähettävät reaaliaikaisia kuormitussignaaleja ohjausjärjestelmään, joka säätää öljyn painetta ja virtausta vastaavasti. Monisylinterinen koordinoitu ohjaus tasapainottaa voiman epätasaista materiaalin jakautumista varten ja estää roiskeita.
Akut vaimentavat iskupainetta ja vähentävät heilahteluja; tangon pään puskurilaitteet estävät jäykät törmäykset hydraulisen kuristuksen avulla. Elastinen kiinnitys vaimentaa alustan tärinää, mikä parantaa vakautta ankarissa olosuhteissa.
| Kippiauton vetoisuus | Tärkeimmät hydraulisylinterin parametrit | Suositeltu kokoonpano | Sovellusskenaario | ||||||||||||||
| 5-10 tonnia | Poran halkaisija 100-125mm, Työpaine 16MPa, Yksitoiminen monivaiheinen teleskooppirakenne, Isku 1200-1500mm | Yksivaiheinen nostosylinteri × 1 (EQ-tyyppinen asennus) | Kevyet rakennusmateriaalit, kotitalousjätteiden käsittely | ||||||||||||||
| 10-20 tonnia | Poran halkaisija 140-160mm, Työpaine 16-21MPa, Yksitoiminen/päätevaiheen kaksitoiminen rakenne, Isku 1500-1800mm | Yksivaiheinen nostosylinteri × 1 (EQ/QQ-tyyppinen asennus) | Keskikuormitus materiaalin kuljetus (hiekka, hiili jne.) | ||||||||||||||
| 20-30 tonnia | Poran halkaisija 180-200mm, Työpaine 21MPa, Loppuvaiheen kaksitoiminen rakenne, Isku 1800-2200mm | Eteen asennettu monivaiheinen sylinteri ×1 (TMG-sarja) | Raskaat konekuljetukset (malmi, sota jne.) | ||||||||||||||
| Yli 30 tonnia | Poran halkaisija 220-250mm, Työpaine 21-31.5MPa, Kaksitoiminen symmetrinen järjestely, Isku 2200-2800mm | Kaksoisnostosylinterit × 2 (TSG-sarja) | Erittäin raskaat kuljetukset (isot laitteet, metallimalmi jne.) | ||||||||||||||
Sylinterien valinta on räätälöity kuorma-auton vetoisuuden mukaan kolmen ydinkohdan perusteella:
Oikea käyttö ja päivittäinen huolto takaavat sylinterin pitkän aikavälin vakaan toiminnan.
Lataa materiaalit tasaisesti osittaisen kuormituksen välttämiseksi; estää ylikuormitusta. Käytä nosto-/laskuohjaimia tasaisesti, hidasta epätasaisilla teillä ja pura kuormaa vain tasaisella alustalla.
Tarkasta sylinterin runko muodonmuutosten varalta, liitokset öljyvuotojen varalta ja männänvarsi vaurioiden varalta päivittäin. Tarkista hydrauliöljyn taso ja laatu säännöllisesti; kiristä löysät pultit ja voitele tanko ja ohjausosat. Puhdista sylinterin pinta ja tiivisteet pölyn pääsyn estämiseksi.
Hidas/epätasainen nosto: Tarkista, onko venttiilien tai öljyputkien tukossa. Öljyvuoto: Vaihda vanhentuneet tiivisteet ajoissa; korjata hitsausosat sylinterin rungon vuotojen varalta. Riittämätön nostovoima: Tarkista järjestelmän paine ja öljyn laatu, poista putkiston tukokset.
