Tarkista mallin 520 moottorinostimen luettelomitat ja tarkista rungon tila, asennusgeometria ja huoltovälys ennen kippiperävaunuprojektia.

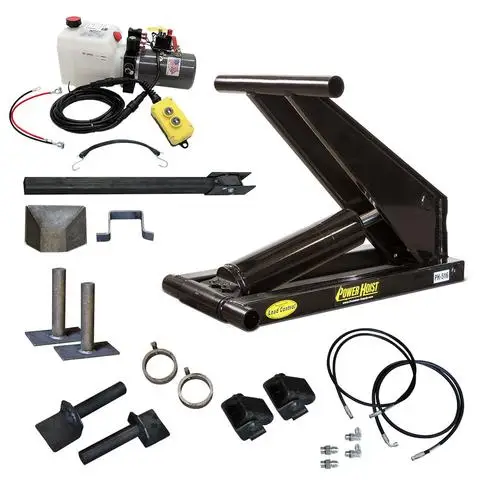

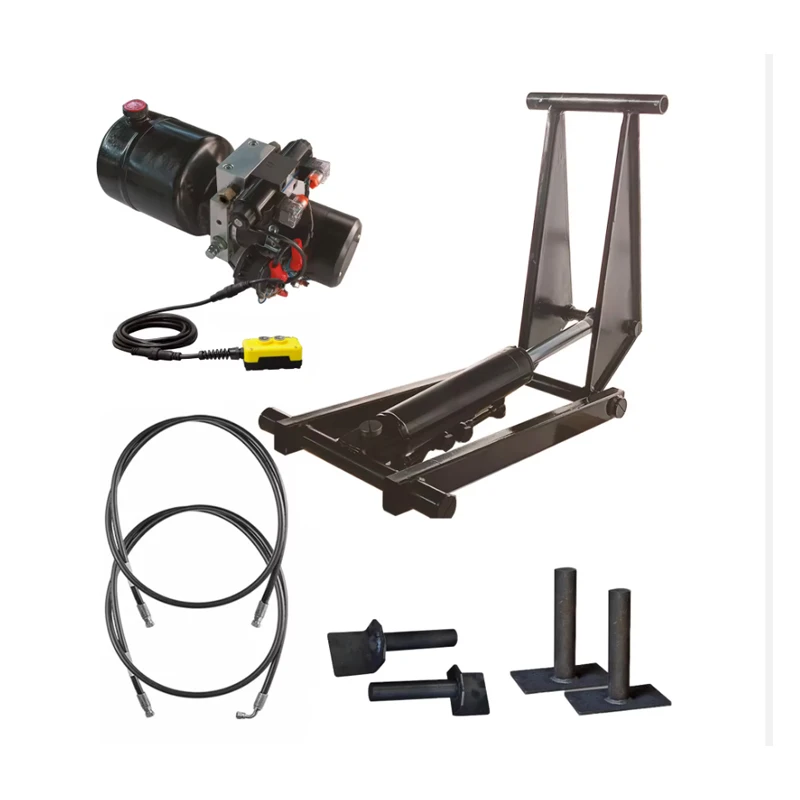

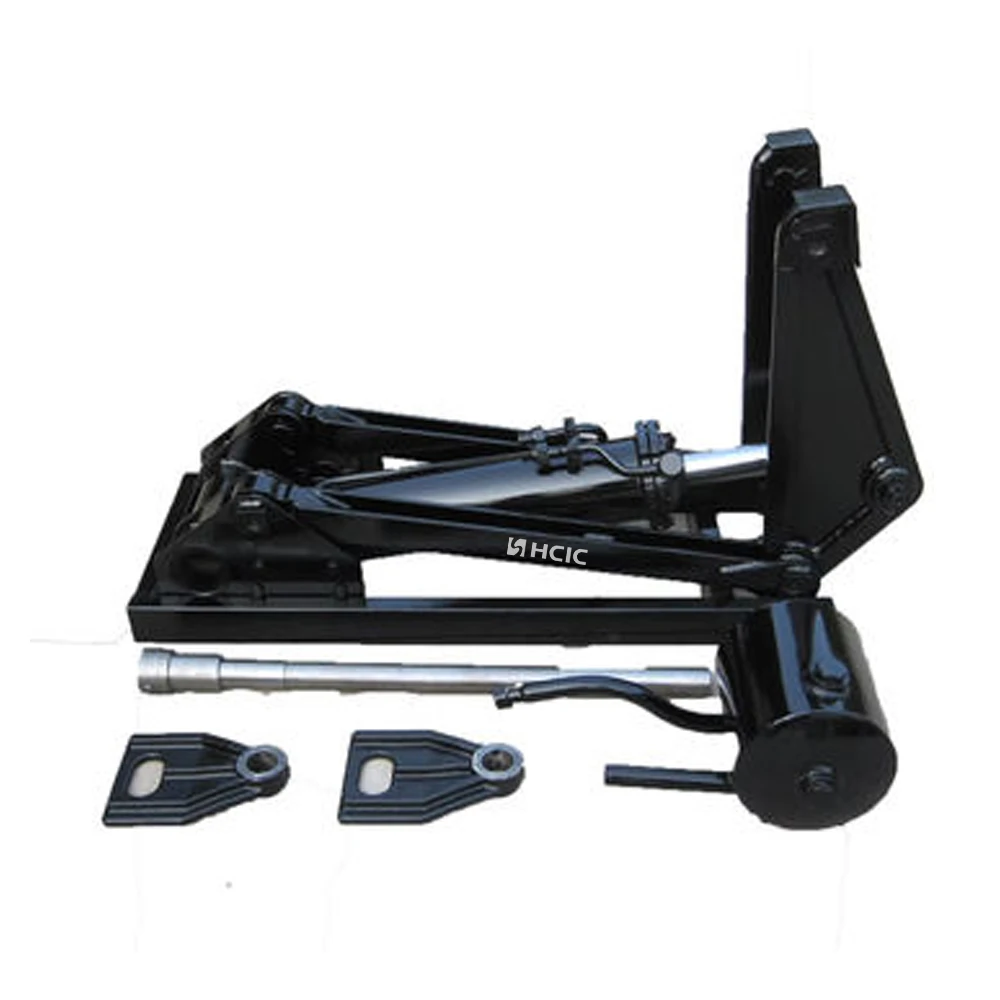

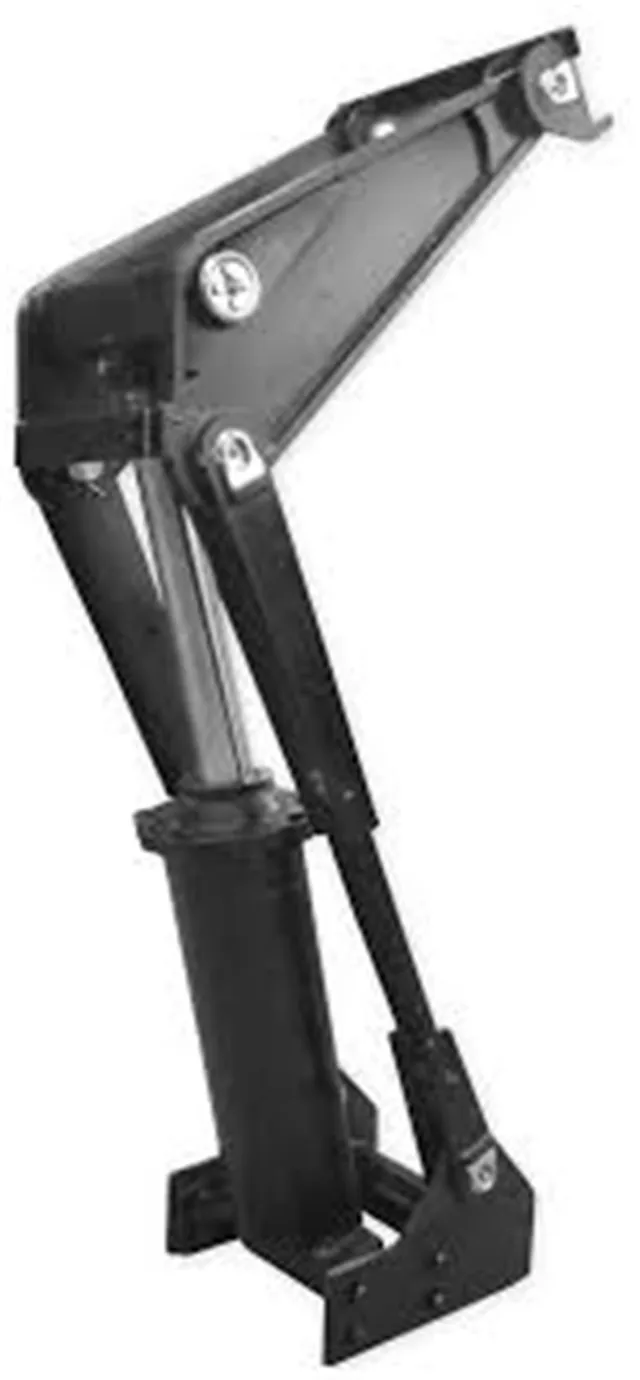

Mallin 520 moottorinostin on kompakti nostokomponentti, joka on lueteltu mukana toimitetussa American Power Hoists -luettelossa. Kippiperävaunun rakentajalle tai vaihto-ostajalle ensimmäinen kysymys ei ole pelkästään se, pystyykö nostin nostamaan. Kyse on siitä, sopiiko nostin käytettävissä olevaan runkotilaan, kääntöjärjestelyyn ja liikeradalle.
Malli 520 -sivulla on seitsemän mittareferenssiä A:sta G:hen. Nämä mitat antavat teknisen lähtökohdan asennuskuoren tarkistamiselle ennen perävaunun rakenteen, hydraulipiirin ja kiinnitystietojen viimeistelyä.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 520 |
| Tuoteluokka | Sähkökäyttöinen nostin |
| Mitta A | 24.00 tuumaa |
| Mitta B | 28,25 tuumaa |
| Mitta C | 19,25 tuumaa |
| Mitta D | 5,00 tuumaa |
| Mitta E | 47,63 tuumaa |
| Koko F | 16,25 tuumaa |
| Mitta G | 11,75 tuumaa |
Nämä arvot on kopioitu Model 520 -luettelosivulta. Alkuperäinen piirustus ja asiakkaan todelliset perävaunun mitat tulee tarkistaa ennen tuotantohyväksyntää.
Kippiperävaunun nostojärjestelmä liikkuu muuttuvan kulman läpi. Korin ollessa suljettuna käytettävissä oleva tila ei välttämättä ole sama tila, joka on käytettävissä noston aikana. Nostimen tulee istua rungon sisällä, kytkeytyä oikein tukirakenteeseen ja pysyä poissa liikkuvasta kappaleesta koko syklin ajan.
Tästä syystä mallin 520 moottorinostin tulisi tarkastella osana kokonaista nostojärjestelyä eikä erillisenä komponenttina. Perävaunun runko, takasarana, etukiinnitysrakenne ja hydrauliliitännät vaikuttavat kaikki lopulliseen asennukseen.
A-, B- ja C-mitat ovat hyödyllisiä verrattaessa nostinta perävaunun rungon ja kaatopaikan väliseen tilaan. Mittaa ensin perävaunu suljetussa asennossa ja tarkista sitten liikerata, kun kori alkaa kaatua.
Pelkästään staattinen mittaus voi jättää huomiotta poikkipalkkien, kiinnikkeiden, letkujen tai rungon alapinnan häiriöt. Turvallisimmassa tarkastelussa käytetään mitoitettua piirustusta tai valokuvia, joihin on merkitty avainetäisyydet.
D-, F- ja G-viitteet auttavat ostajaa vertaamaan nostinta suunniteltuihin tukilevyihin, tappien paikkoihin ja rungon vahvistukseen. Näitä arvoja ei tule käyttää täydellisen asennussuunnitelman toistamiseen ilman alkuperäistä piirustusta ja projektin mittoja.
Asennusrakenteen tulee siirtää nostoreaktio perävaunun runkoon. Kannattimen paksuus, tappien kohdistus ja hitsin suunnittelu vaativat siksi erillisen teknisen tarkastuksen.
Luettelossa mitataan E mallilla 520 47,63 tuumaa. Tämä mitta on tärkeä, kun perävaunun asennuspituus on rajoitettu tai kun nostin on sijoitettava olemassa olevien runkopalkkien ympärille.
Tarkista tämä mitta yhdessä suljetun rungon asennon, saranan sijainnin ja huoltotilan kanssa. Jätä tilaa tarkastus- ja hydrauliliitäntätöille sen sijaan, että suunnittelet asennuksen sellaisen mittauksen ympärille, joka ei jätä käytännöllistä pääsyä.
Mallin 520 moottorinostin soveltuu kippiperävaunun nostojärjestelmäkeskusteluihin, joissa ostaja tarvitsee määritellyn luetteloviitteen ja mittapohjan sopivuuden tarkistamiseen. Sitä voidaan harkita OEM-perävaunujen rakentamisessa, vaihtoprojekteissa ja järjestelmän uudelleensuunnittelussa, mikäli täydellinen mekaaninen ja hydraulinen järjestely on vahvistettu.
Mukana toimitetulla Model 520 -luettelosivulla on mitat viittaukset, mutta se ei sisällä vahvistettua kapasiteettia, käyttöpainearvoa, käyttöikää tai sertifikaattia tälle mallille. Nämä tiedot on vahvistettava varsinaiselle projektille sen sijaan, että ne päätettäisiin mallinumerosta.
Hyödyllisen mallin 520 moottorinostimen tiedustelun tulee sisältää:
- Perävaunun tyyppi ja kaatopaikan mitat
- Rungon ja rungon välissä vapaata tilaa
- Takasaranan asento ja etukiinnityskohdat
- Nappien keskipisteet ja kiinnikkeen mitat
- Kaatopaikan rungon suljetut ja työasennot
- Olemassa oleva pumppu, venttiilit, letkut ja säätimet, jos tämä on korvaava
- Valokuvia tai mitoitettu piirustus nykyisestä asennuksesta
- Vaadittu nostojärjestys ja käyttöympäristö
Näiden tietojen avulla toimittaja voi keskustella sovituksesta arvaamatta piilotettuja rakenteellisia yksityiskohtia.
Mallin 520 moottorinostin tulee valita sovittamisen tarkastelun avulla eikä pelkästään mallinumeroiden täsmäämisen avulla. Sen luettelomitat – erityisesti 47,63 tuuman E-mitta, 24,00 tuuman A-mitta ja 11,75 tuuman G-mitta – tarjoavat hyödyllisen lähtökohdan kippiperävaunun asennuksen tarkistamiseen.
Tarkkaa tarjousta varten lähetä perävaunun piirustus, asennusmitat ja olemassa olevat hydrauliikkatiedot HCIC:lle. Lopullisen päätöksen tulee perustua täydelliseen nostojärjestelyyn ja viimeisimpään tekniseen piirustukseen.
HCIC kehittää ja valmistaa hydraulisylintereitä ja voimalaitteita ajoneuvo- ja teollisuussovelluksiin. Malli 520 -projektissa HCIC voi tarkistaa käytettävissä olevat asennustiedot ja tunnistaa OEM- tai vaihtotarjouksen edellyttämät tekniset tiedot.
