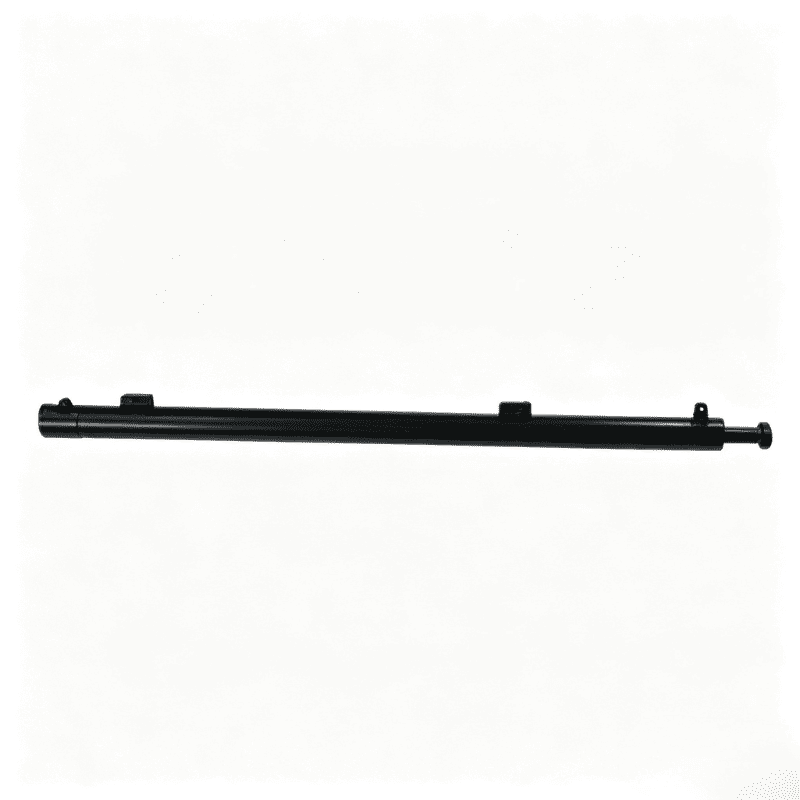

HR4752 pressujärjestelmän hydraulisylinterissä on 2 tuuman reikä, 1,25 tuuman tanko ja 36 tuuman iskunpituus portaalinnostoon kuorma-auton ja perävaunun kansijärjestelmissä.
Bore:
2 tuumaaRod diameter:
1,25 tuumaaStroke:
36 tuumaaHR4752-hydrauliikkasylinteri pressujärjestelmiin on luetteloitu sylinteri portaalinnostoon. HCIC-2026-luettelo tunnistaa mallin, jossa on 2 tuuman reikä, 1,25 tuuman sauva ja 36 tuuman iskunpituus. Sen listattu sovellus on hydraulisessa pressujärjestelmässä käytettävä portaalinnostosylinteri.
Tarpe-järjestelmän sylinteriä ei valita pelkästään iskun perusteella. Se toimii portaalin, varren geometrian, kansimateriaalin, kiinnityspisteiden ja hydraulisen ohjauksen kanssa. Sylinterin on tarjottava tarvittava liike samalla kun se mahtuu käytettävissä olevaan tilaan ja välttää häiriötä pressurunkoon pidennyksen ja sisäänvedon aikana.
| Parametri | Katalogin arvo |
|---|---|
| Malli | HR4752 |
| Tuoteluokka | Tarp järjestelmän hydraulisylinteri |
| Poraus | 2 tuumaa |
| Tangon halkaisija | 1,25 tuumaa |
| Aivohalvaus | 36 tuumaa |
| Katalogisovellus | Portaalin nostosylinteri |
| Lähde | HCIC-2026 luettelo, s. 8 |
Taulukko sisältää luettelossa näkyvät mallikohtaiset arvot. Katalogisivulla ei ole mallikohtaista käyttöpainelukua, painoa, suljettua pituutta tai virtausvaatimusta HR4752:lle, joten niitä ei ole keksitty tässä.

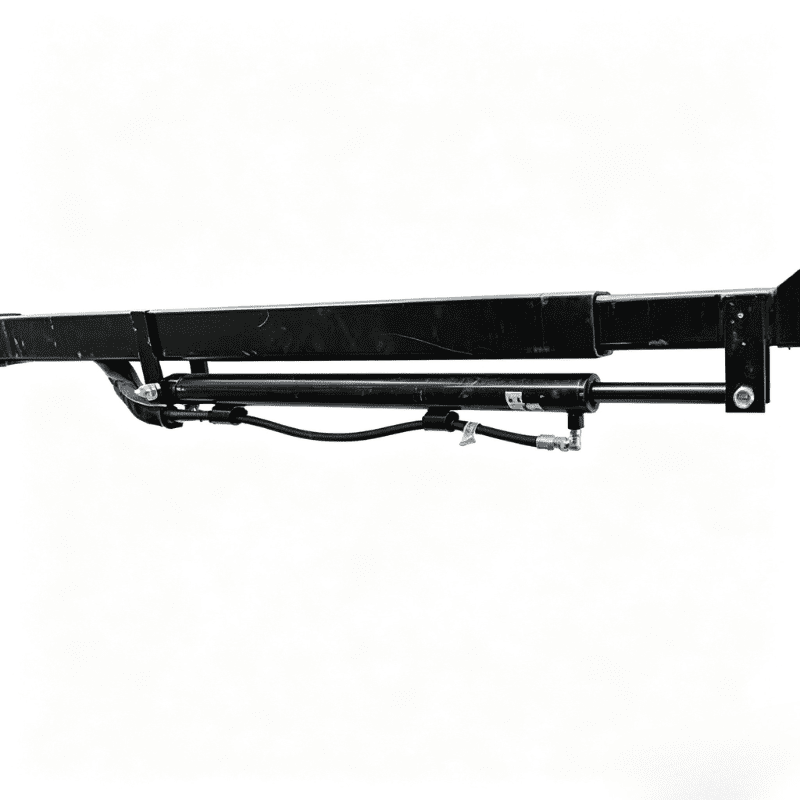

HR4752:ta käytetään toimilaitteena pressujärjestelmämekanismissa. Hydraulisylinteri muuttaa paineen ja virtauksen lineaariseksi liikkeeksi. Tämä liike siirretään sitten portaalin tai varsirakenteen läpi kansijärjestelmän nostamiseksi, sijoittamiseksi tai siirtämiseksi koneen järjestelystä riippuen.
36 tuuman iskunpituus määrittää sylinterin lineaarisen liikeradan. Todellinen pressun liike riippuu vivustosuhteesta, nivelasennoista ja portaalin geometriasta. Oikealla iskulla varustettu sylinteri voi silti olla epäsopiva, jos sen kiinnityskeskukset tai liikekulma eivät vastaa olemassa olevaa runkoa.
2 tuuman reikä ja 1,25 tuuman tanko ovat tärkeitä järjestelmän yhteensovittamiseksi. Poraus liittyy käytettävissä olevaan painealueeseen, kun taas tangon halkaisija vaikuttaa sauvan puoleiseen alueeseen, mekaaniseen ohjaukseen ja liitosgeometriaan. Lopulliset voima- ja nopeuslaskelmat edellyttävät todelliset hydraulipaine- ja virtaustiedot koneen piiristä.
Luettelossa HR4752 on portaalinnostosylinteri. Tämä antaa OEM- tai vaihto-ostajalle selkeämmän lähtökohdan kuin yleinen sylinterin kuvaus, mutta lopullinen hyväksyntä riippuu silti todellisesta portaalikokoonpanosta ja pressumekanismista.
36 tuuman iskunpituus tarjoaa huomattavan lineaarisen liikealueen tarp-järjestelmän toimilaitteelle. Asentajan tulee kartoittaa tämä matka portaalin ylös- ja ala-asentoihin ja tarkistaa molemmat pääteasennot ja koko reitti niiden välillä.
Reiän ja tankojen koot tarjoavat mittaperustan sylinterin vaihdolle ja hydraulivoiman tarkastukselle. Ne tulee tarkistaa asennustapeilla, kannakkeilla, letkuliitännöillä ja vapaalla välyksellä sen sijaan, että niitä pitäisi käsitellä yksittäisinä numeroina.
HR4752-mallinumero ja sovelluksen kuvaus voivat auttaa huoltotiimiä tunnistamaan aiotun osaperheen. Luotettavaa vaihtoa varten lähetä valokuvat, asennusmitat, iskun vaatimukset ja piiritiedot, jotta sylinteriä voidaan verrata olemassa olevaan järjestelmään.
Ennen kuin tilaat HR4752:n, tarkista seuraavat seikat:
Sylinteriä ei saa pakottaa kompensoimaan vääntynyttä portaalia, vaurioitunutta kääntökulmaa tai väärää asennuskulmaa. Jos mekanismia ei ole kohdistettu, pelkkä toimilaitteen vaihtaminen ei välttämättä ratkaise toimintaongelmaa.

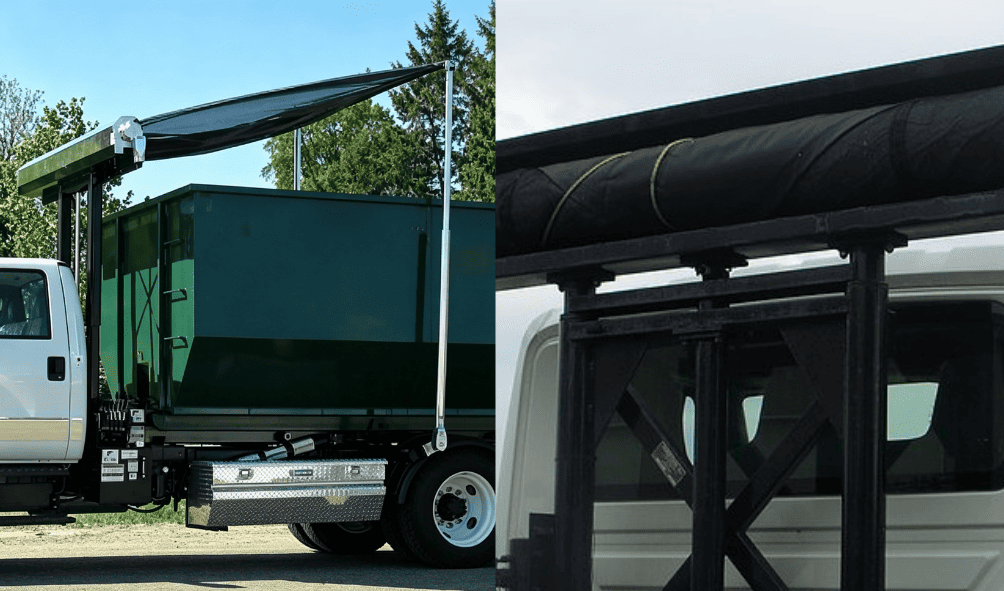

HR4752-hydrauliikkasylinteri pressujärjestelmille on tarkoitettu HCIC-luettelossa yksilöityihin pressujärjestelmä- ja portaalinnostussovelluksiin. Näitä järjestelmiä käytetään yleisesti kuorma-auton ja perävaunun laitteissa, jotka tarvitsevat koneellista kannen liikettä, mutta todellinen laitetyyppi, rungon asettelu ja pressumekanismi on vahvistettava jokaisessa projektissa.
Artikkeli ei väitä, että HR4752 sopii kaikkiin pressujärjestelmiin tai jokaiseen kuorma-automalleihin. Oikea sylinteri riippuu koneen kiinnitysgeometriasta, liiketarpeesta, hydraulipiiristä ja käytettävissä olevasta tilasta.
Valmistele HR4752-projektin arviointia varten:
Jos sylinteri vaihdetaan vian jälkeen, liitä mukaan valokuvat kiinnityskohdista, tangon pinnasta, piipusta, tapeista ja ympäröivästä rakenteesta. Tämä auttaa erottamaan sylinterin tunnistuskysymyksen laajemmasta mekanismiongelmasta.
HR4752 on fokusoitu pressujärjestelmän toimilaite, jolla on selkeä luetteloidentiteetti: portaalinnostosylinteri, jossa on 2 tuuman reikä, 1,25 tuuman tanko ja 36 tuuman iskunpituus. Nämä arvot tukevat alkuperäistä vaihtoa tai OEM-tarkastusta, mutta ne eivät korvaa kiinnitysgeometrian, nivelten, letkun reitityksen ja hydrauliikan ohjauksen tarkistusta.
Lähetä HCIC:lle olemassa olevat sylinteritiedot ja pressujärjestelmän piirustukset varmistaaksesi, vastaako pressujärjestelmien hydraulisylinteri HR4752 todellista konetta. Sylinterin tarkastelu yhdessä portaalin kanssa on turvallisempi reitti luotettavaan vaihtopäätökseen.
HCIC valmistaa hydraulisylintereitä, hydraulisia voimayksiköitä ja hydraulijärjestelmiä ajoneuvoihin, perävaunuihin ja teollisuussovelluksiin. Tekninen soveltuvuus tulee varmistaa todellisten laitteiden suunnittelun ja käyttöolosuhteiden perusteella.
