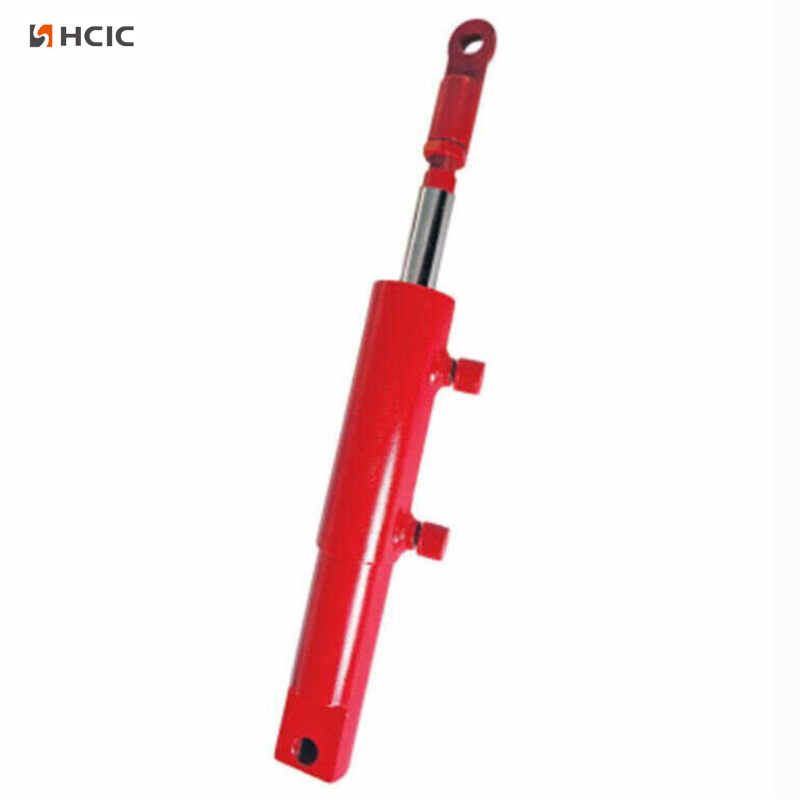

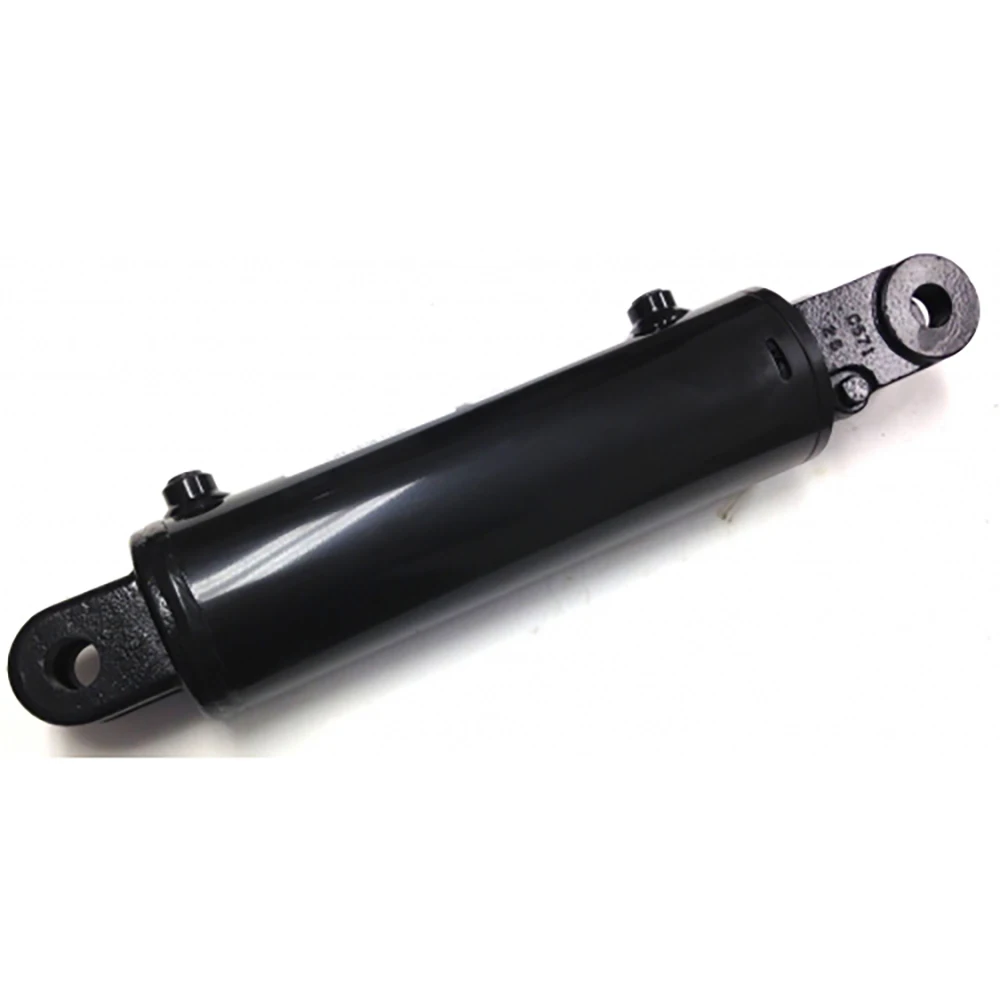

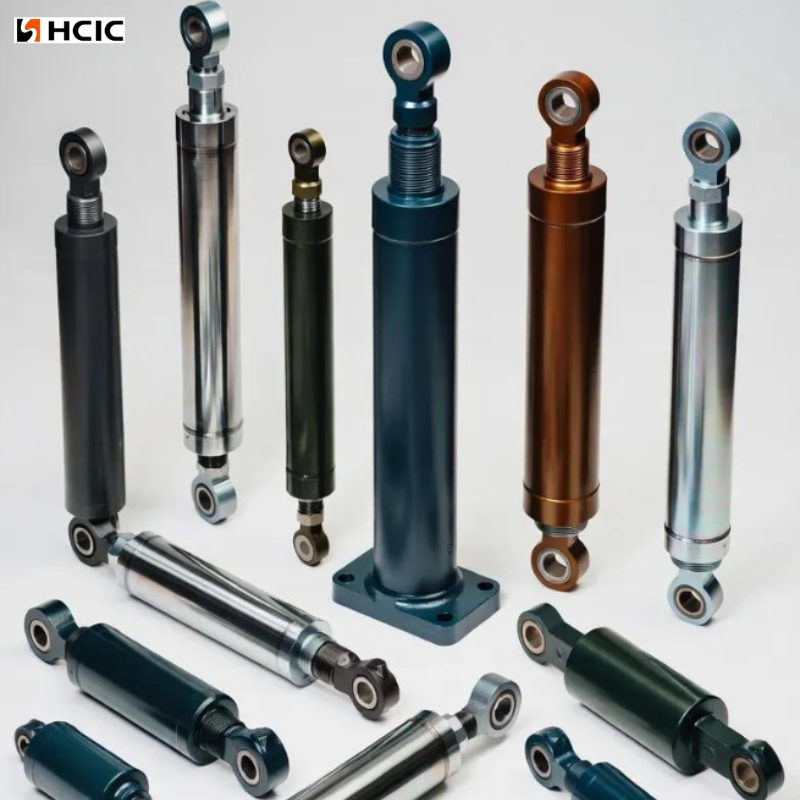

Hydraulisylinteri harvesteriin

1. Tuotteen määritelmä ja sovellusskenaariot

1.1 Tuotteen määritelmä

Valmistamme erityisiä hydraulisylintereitä kaikenlaisiin sadonkorjuukoneisiin, mukaan lukien leikkuupuimurit, maissi- ja riisinkorjuukoneet. Nämä komponentit muuttavat hydraulivoiman suoraviivaiseksi liikkeeksi, ja ne on tehty riittävän lujiksi kestämään maatilojen ankaria työolosuhteita. Se muuntaa hydraulipaineen lineaariseksi mekaaniseksi voimaksi, joka ohjaa harvesterin kriittisiä liikkuvia osia.

Toisin kuin yleiskäyttöiset teollisuussylinterit, se on suunniteltu kestämään voimakasta tärinää, kovaa pölyä, mutaa, suuria lämpötilavaihteluita ja pitkiä tunteja jatkuvaa käyttöä maatilan pelloilla. Ydinominaisuudet: vakaa hidas liike, vahva iskunkestävyys, luotettava tiivistys ja pitkä käyttöikä.

1.2 Sovellusskenaariot

Tämä harvesteriin tarkoitettu hydraulisylinteri sopii täydellisesti Pohjois-Amerikan, Euroopan, Australian ja Kaakkois-Aasian suurille kaupallisille maatiloille tarkoitettujen yleisten harvesterimallien kanssa, ja se mukautuu paikallisiin laaja-alaisiin koneistettuihin puunkorjuutoimintoihin:

Tyypilliset asennot:

• Otsakkeen nostosylinteri:Käytetään viljankorjuussa suurilla tasaisilla tiloilla Yhdysvalloissa, Kanadassa ja Australiassa. Se säätää leikkuukorkeutta joustavasti sopeutumaan epätasaiseen peltoon ja erilaisiin sadon kasvukorkeuksiin, mikä vähentää viljahävikkiä laajan jatkuvan sadonkorjuun aikana.
• Kelan säätösylinteri:Soveltuu eurooppalaisiin vehnän ja ohran sadonkorjuuseenaarioihin optimoimalla sadon syöttökulman ratkaisemaan ruokintatukoksia, jotka johtuvat tiheästä istutuksesta ulkomailla korkeatuottoisilla viljelymailla.
• Viljasäiliön tyhjennyssylinteri:Suunniteltu suurikapasiteettisiin harvestereihin, joita käytetään amerikkalaisilla maissi- ja soijatiloilla, ja ne tukevat toistuvia nopeita purkutoimenpiteitä suuren viljelyalan yleisen sadonkorjuutehokkuuden parantamiseksi.
• Puintivälin säätösylinteri:Sopeudu monipuoliseen sadonkorjuuseen Euroopan sekaistutusalueilla säätämällä vehnän, riisin, maissin ja soijapapujen puintiväliä vastaamaan paikallisia usean viljelykierron sadonkorjuutarpeita.
• Alustan tasaussylinteri:Käytetään laajasti mäkisellä viljelysmaalla Etelä-Euroopassa ja Kaakkois-Aasiassa pitäen harvesterit vakaina rinteillä pelloilla ja varmistaen normaalin toiminnan monimutkaisessa merentakaisessa maastossa.

2. Teknisten eritelmien parametrit

2.1 Parametritaulukko

3. Materiaali- ja valmistusprosessi

3.1 Päämateriaalit

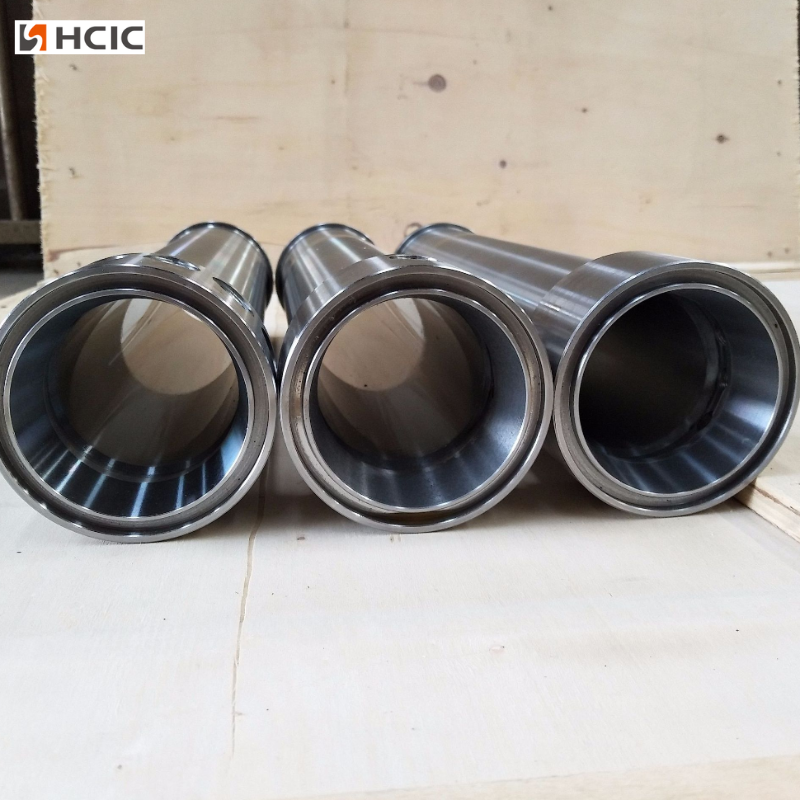

• Sylinteriputki: 27SiMn tai 45# saumaton teräsputki (GB/T 8713-2018). Korkea vetolujuus, hyvä hitsattavuus, paineenkesto jopa 40 MPa.
• Männänvarsi: 45Cr / 40Cr keskihiiliseosteräs.
• okarkaistu + karkaistu (HRC 28–34) sitkeyden ja iskunkestävyyden vuoksi.
• oPinta kovakromipinnoite (25–30 μm), HV ≥800, ruosteenesto, kulumisenesto, mudankestävä.
• Mäntä- ja ohjausholkki: Valurauta + pallografiittivalurauta, kulutusta kestävä, sopii hyvin tiivisteisiin.
• Tiivistesarja: Tuodut komposiittitiivisteet: FKM päätiiviste + HNBR-pölytiiviste + PTFE kulutusrengas. Kestää korkeita lämpötiloja, mutaista vettä ja toistuvaa edestakaisin liikkumista.

3.2 Keskeiset prosessit

1. Piipun sisäinen hionta:Tarkkuushionta arvoon Ra ≤0,4 μm, peilipinta, pieni kitka, ei öljyvuotoa, pitkä tiivisteen käyttöikä.

2. Tangon hionta ja kova kromipinnoitus:CNC-hionta varmistaa suoruuden ≤0,1 mm/m; automaattinen kromauslinja tasaisen paksuuden ja tarttuvuuden takaamiseksi.

3. Hitsaus:Täysiläpäisevä CO₂-hitsaus päätykappaleissa ja haaroissa; ainetta rikkomaton testaus (UT/MT) kriittisille hitseille.

4. Kokoaminen ja testaus:

• Puhdastilakokoonpano, jotta pölyä ei pääse sisään
• 100 % painetesti: 31,5 MPa:n paineen pito 3–5 minuuttia, ei vuotoa, ei pysyvää muodonmuutosta.

5. Pintakäsittely:Ruiskupuhallus + kaksikomponenttinen korroosionestomaali, suolasuihkun kestävyys ≥500 tuntia, sopii pitkäaikaiseen maatilan ulkokäyttöön.

4. Esimerkkejä toimialasta

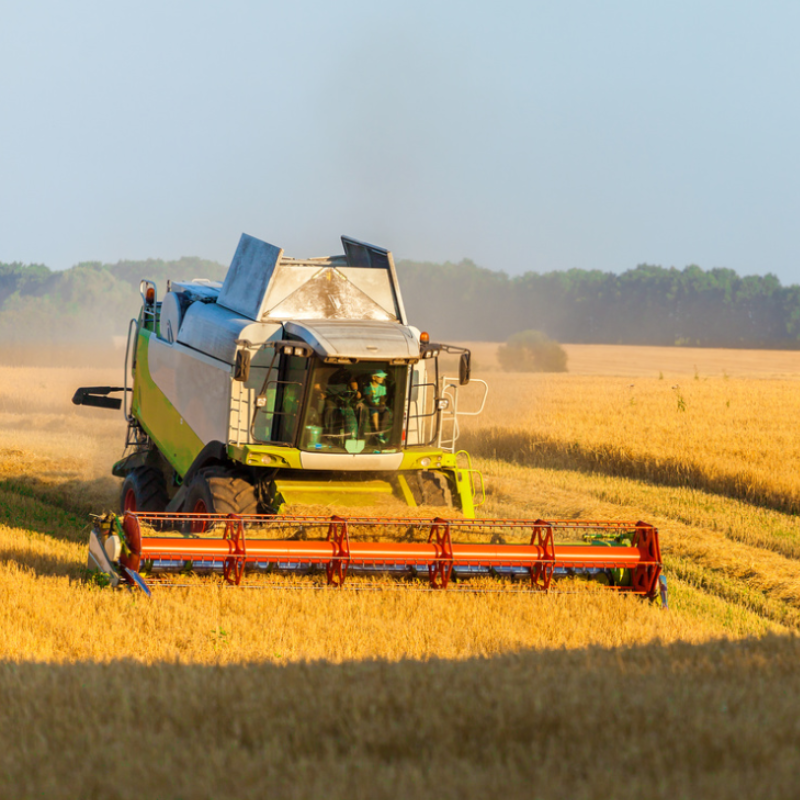

Tapaus 1 – Vehnä-/riisipuimuri

• Sylinteri: 50/25-250 mm kaksitoiminen kokoojan nostoa varten; 63/32-400 mm viljasäiliön purkamiseen.
• Toimintakunto: 12-14 tuntia/vrk jatkuva käyttö satokauden aikana; ympäristön lämpötila 35–40 ℃, kovaa pölyä, satunnaista mutaista vettä.
• Suorituskyky: Vakaa nosto, ei jumissa; vuotonopeus <0,5 % 1 000 tunnissa; vähentää tehokkaasti satohäviöitä ≤ 2 %:iin.

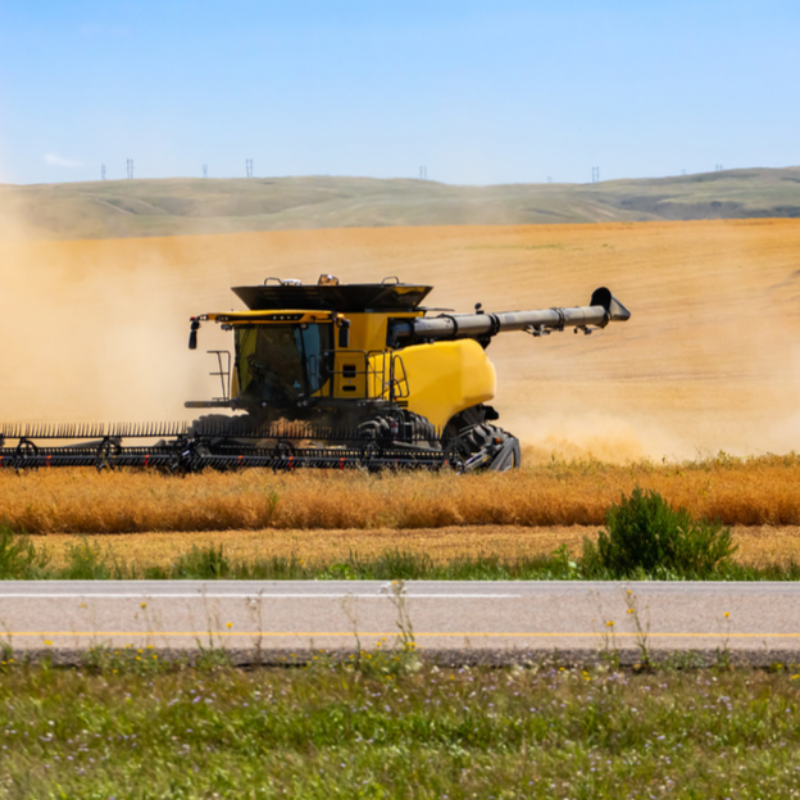

Tapaus 2 – Maissinkorjuukone

• Sylinteri: 63/32-320 mm kokoojan nostoa varten; 50/25-200 mm korvanpoistomekanismille.
• Käyttöolosuhteet: Toistuva törmäys, voimakas tärinä, pölyiset maissinvarren roskat, lämpötila -15 ℃ asti aikaisin keväällä.
• Suorituskyky: Kestää iskukuormituksen 2–3 × nimellispaineen; hyvä alhaisen käynnistyksen suorituskyky; käyttöikä saavuttaa 3 500–4 500 tuntia normaalissa huollossa.

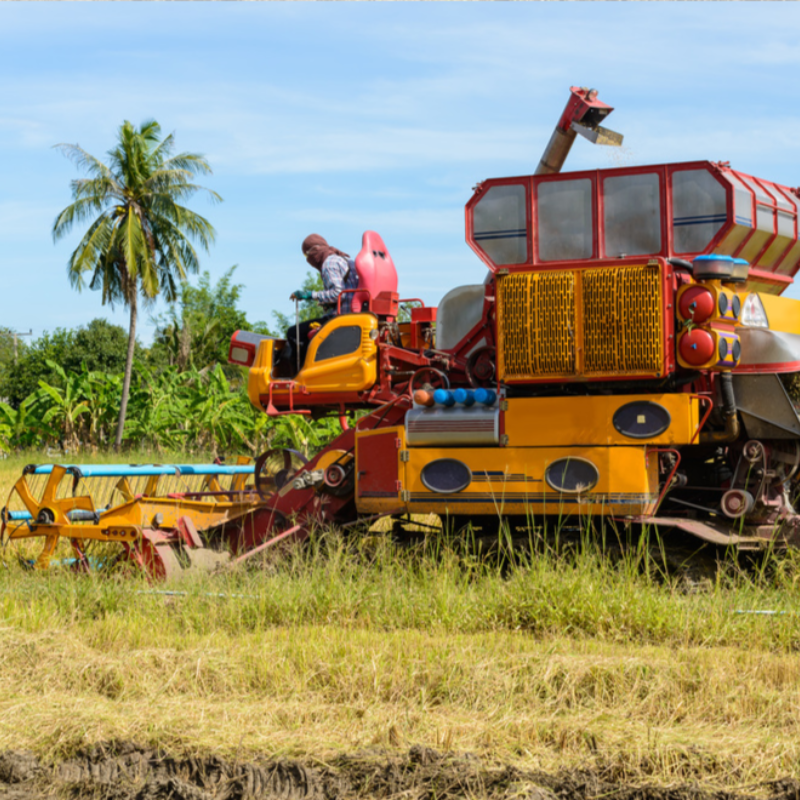

Tapaus 3 – Pieni Hillside Harvesteri

• Sylinteri: 40/20-150 mm pienikokoinen kaksitoiminen sylinteri rungon vaakasuoraan ja päänohjaimen ohjaukseen.
• Toimintakunto: Kapea pelto, usein käännöksiä, mutaiset tiet, korkea kosteus ympäri vuoden.
• Suorituskyky: Kompakti koko, joustava toiminta; hyvä tiivistys kosteassa/mutaisessa ympäristössä; helppo huolto paikan päällä.

5. FAQ

(1) K: Sopiiko tämä hydraulisylinteri kaikkien merkkien harvesteriin?

V: Vakiomallit sopivat useimpiin tavallisiin harvestereihin. Tuemme myös räätälöityjä kokoja ja asennusmittoja erikoisvarusteille.

（2）K: Kuinka pitkä käyttöikä on normaalikäytössä?

V: Tavallisissa työolosuhteissa normaali käyttöikä voi olla yli 2000 työtuntia. Säännöllinen öljynvaihto ja puhdistus voivat pidentää sen käyttöikää entisestään.

(3) K: Mitä minun pitäisi tehdä, jos öljyvuoto tapahtuu käytön aikana?

V: Öljyvuoto johtuu useimmiten tiivisterenkaiden vanhenemisesta tai vaurioitumisesta. Vaihda vain sopiva tiivistesarja, koko sylinteriä ei tarvitse vaihtaa.

(4) K: Voiko se toimia normaalisti alhaisissa lämpötiloissa?

V: Kyllä. Tuotteen alhaisten lämpötilojen kestävyys on testattu -20 ℃:n sisällä. On suositeltavaa käyttää matalan lämpötilan hydrauliöljyä kylmillä alueilla paremman suorituskyvyn saavuttamiseksi.
