HCIC hydraulisylinteri palkkipumppuyksikköön. Kompakti hydraulitoimilaite, jossa on mukautettava virtaus, paine, väliaine, mitat ja ohjaustavat vaativiin öljykenttäsovelluksiin.
Actuation:
Hydraulinen lineaarinen liikeFlow rate:
Räätälöity projektin tarpeisiinWorking pressure:
Räätälöity projektin tarpeisiinHydraulic medium:
Räätälöity projektin tarpeisiinDimensions:
Räätälöity asennus- ja käyttövaatimusten mukaanPalkkipumppuyksikön hydraulisylinteri toimii lineaarisena toimilaitteena öljyntuotantolaitteiden hydraulisen pumppausjärjestelmän sisällä. Sylinteri muuttaa hydraulipaineen kontrolloiduksi lineaariseksi liikkeeksi. Tämä liike korvaa tai täydentää tavanomaisissa palkkipumppulaitteissa käytettyä mekaanista toimintaa.
Pointti on kompaktissa tehossa. Hydraulisella pumppausjärjestelmällä voidaan sijoittaa toimilaite, ohjauspiiri ja virtalähde pienempään järjestelyyn kuin perinteinen palkkipumppumekanismi. Se voi myös säädellä liikettä hydraulisen paineen ja virtauksen avulla yhden kiinteän mekaanisen liikkeen sijaan.
Öljykentän ostajalle tuotekysymys ei ole vain "kuinka paljon voimaa sylinteri tekee?" Todelliset kysymykset ovat käytännöllisempiä: Voiko sylinteri sopia pumppausjaksoon? Voiko hydraulipiiri ohjata nopeuttaan? Kestääkö tiivistysjärjestelmä valitut neste- ja ulkoolosuhteet? Voiko toimittaja muuttaa mittoja tai ohjaustapaa, kun kaivopaikan layout ei ole vakio?
HCIC sijoittaa tämän tuotteen mukautettavaksi öljynpumppaussylinteriksi projektikohtaisiin hydraulipumppujärjestelmiin.
HCIC-luettelo esittelee öljynpumppaavan hydraulisylinterin osana erikoiskäyttöistä hydrauliikkaratkaisua. Tarkka sylinteri on konfiguroitu pumppausjärjestelmän ympärille sen sijaan, että se valitaan yhdestä yleiskokoisesta.
| Suunnittelutuote | HCIC-määritysmenetelmä |
|---|---|
| Tuotetyyppi | Öljyä pumppaava hydraulisylinteri |
| Pääsovellus | Hydrauliset pumppausjärjestelmät öljyntuotantoon |
| Aktivointi | Hydraulinen lineaarinen liike |
| Virtausnopeus | Räätälöity projektin tarpeisiin |
| Työpaine | Räätälöity projektin tarpeisiin |
| Hydraulinen väliaine | Räätälöity projektin tarpeisiin |
| Mitat | Räätälöity asennus- ja käyttövaatimusten mukaan |
| Valvontamenetelmä | Räätälöity järjestelmäarkkitehtuuriin |
| Järjestelmän tavoite | Pieni koko, tehokas hydraulinen käyttö ja hallittu toiminta |
Luettelossa yksilöidään erityisesti virtausnopeus, paine, väliaine, mitat ja ohjausmenetelmät mukauttamiskohteina. Nämä ovat arvoja, jotka suunnittelutiimin tulee antaa ennen tarjouksen tekemistä.
Perinteisessä palkkipumppujärjestelyssä käytetään mekaanista rakennetta liikkeen välittämiseen. Hydraulijärjestelyllä voidaan sijoittaa voimayksikkö ja toimilaite sinne, missä laiteasetelma sen sallii. Palkkipumppuyksikön hydraulisylinteri tarvitsee vain oikeat kiinnityskohdat, hydrauliliitännät ja työvälyksen.
Sillä on merkitystä jälkiasennusprojekteissa. Olemassa olevat kaivon laitteet antavat harvoin insinöörille täysin avoimen asettelun. Räätälöity öljypumppaushydrauliikkasylinteri voidaan suunnitella käytettävissä olevan tilan ympärille sen sijaan, että koko asennus pakotettaisiin noudattamaan vakiorunkoa.
Hydraulista liikettä ohjataan virtauksen ja paineen avulla. Virtaus vaikuttaa toimilaitteen nopeuteen. Paine määrää sylinterin käytettävissä olevan voiman ja piirin suojausasetuksen. Tämä erottelu antaa järjestelmän suunnittelijalle enemmän hallintaa pumppausjaksosta kuin kiinteä mekaaninen käyttö.
Se antaa käyttäjälle myös käytännöllisen tavan säätää konetta erilaisiin käyttöolosuhteisiin. Kaikkien säätöjen on silti pysyttävä koko järjestelmän hyväksyttyjen paine-, virtaus- ja lämpötilarajojen sisällä.
HCIC-luettelossa korkea energiatehokkuus mainitaan hydraulisten pumppausjärjestelmien etuna. Hyödyllinen tekninen kysymys on, mistä tämä tehokkuus tulee: pumppu, venttiilijärjestely, toimilaitteen koko ja ohjausstrategia on sovitettava yhteen. Ylisuuri pumppu tai huonosti säädetty kevennysasetus tuhlaa energiaa lämpönä.
Tästä syystä HCIC kysyy projektin virtausnopeutta ja painetta ennen sylinterin konfiguraation vahvistamista. Sylinteriä ei voi valita itsenäisesti hydraulisesta voimanlähteestä.
Sylinterin voima määräytyy männän alueelle vaikuttavan hydraulipaineen perusteella. Suurempi reikä tuottaa enemmän voimaa samalla paineella, mutta se vaatii myös enemmän hydrauliöljyä iskuyksikköä kohden. Tämä muuttaa pumpun virtausvaatimuksia ja syklin nopeutta.
Oikea poraus on siis järjestelmäpäätös. Se on tarkistettava vaaditun kuormituksen, käytettävissä olevan pumpun tehon, tavoitesyklin ajan ja asennustilan suhteen.
Isku on lineaarinen matka, jonka männän kulkee. Öljypumppusovelluksessa isku on kytketty suoraan pumppausmekanismin vaadittuun liikkeeseen. Liian pieni isku rajoittaa mekaanista tehoa. Liian suuri isku lisää öljyn määrää, asennuksen pituutta ja energian tarvetta.
Sylinteripiirustuksessa tulee määrittää sisään vedetty pituus, pidennetty pituus, tapin keskipisteen etäisyys, asennustapa ja portin sijainti. Nämä mitat estävät sylinterin, joka on hydraulisesti oikea, mutta fyysisesti mahdoton asentaa.
Luettelo mahdollistaa hydraulisen väliaineen mukauttamisen. Tätä vaatimusta ei pitäisi koskaan pitää vähäisenä yksityiskohtana. Tiivistemateriaali, lämpötila-alue, nesteiden yhteensopivuus ja kontaminaatiohallinta vaikuttavat kaikki sylinterin käyttöikään.
Ostajan tulee ilmoittaa valittu nestetyyppi, käyttölämpötila, odotettu kontaminaatiotaso ja huoltoväli. Tämän jälkeen HCIC voi tarkistaa varsinaisen järjestelmän tiivistyspaketin ja pintakäsittelyn.

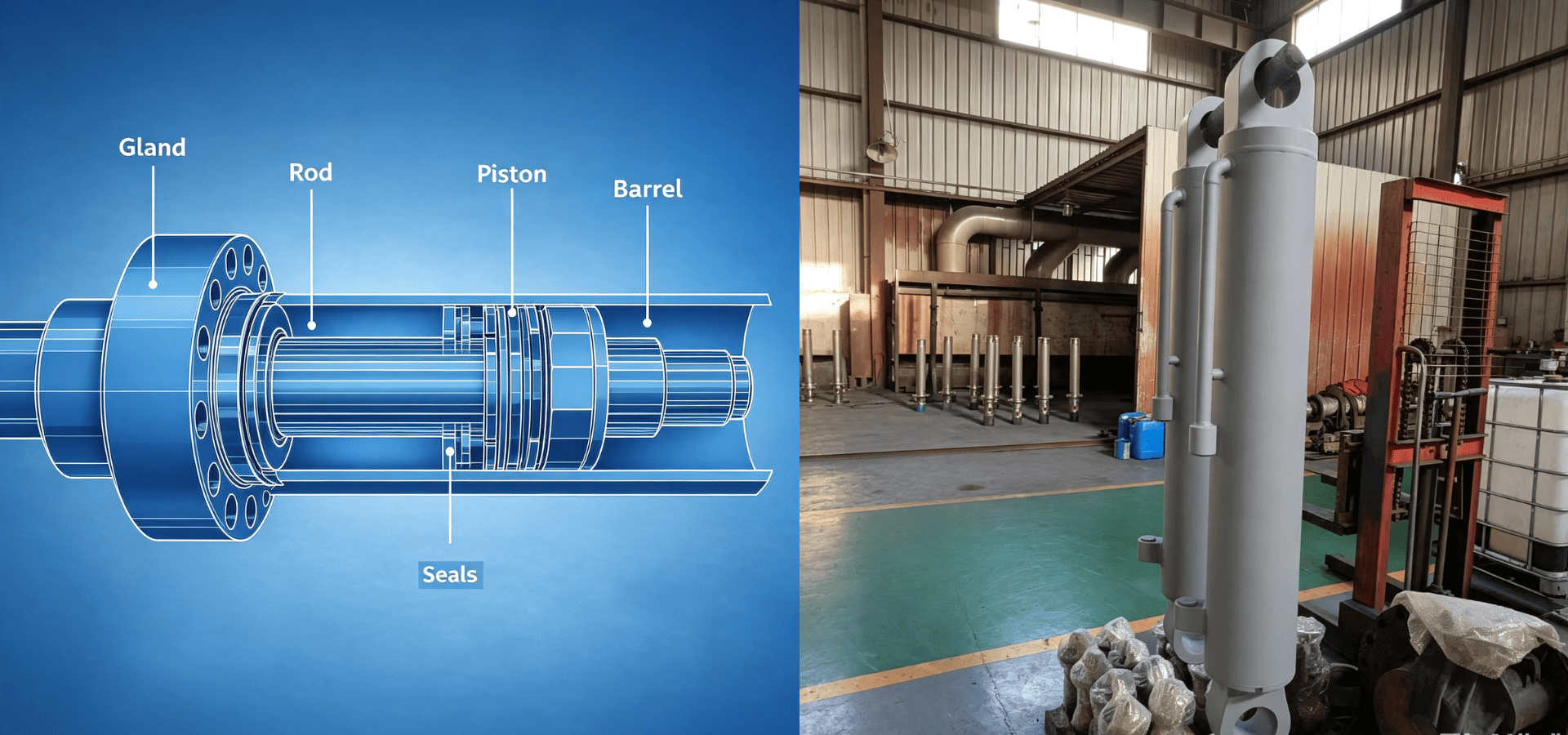

Tanko altistuu ulkoiselle ympäristölle ja kulkee tangon tiivisteen läpi joka syklissä. Piipun reikä ohjaa mäntää ja kantaa painekuorman. Pinnan kunto, suoruus ja mittatoleranssi vaikuttavat kitkaan, vuotoon ja käyttöikään.

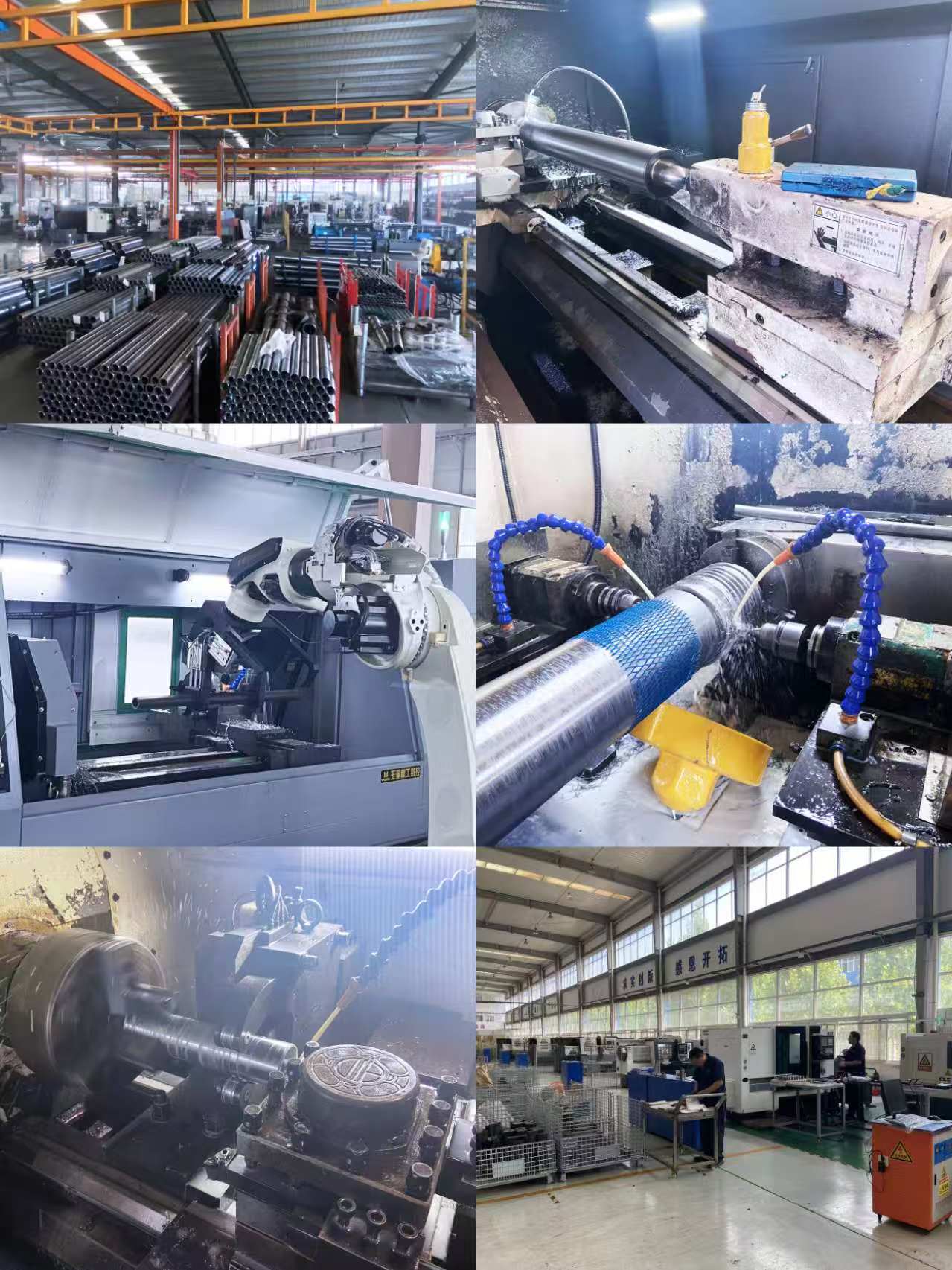

HCIC:n tuotantokapasiteettiin kuuluu sylinterien suunnittelu, testaus ja tuotanto. Mukautetun öljypumpun hydraulisylinterin lopullinen pinta- ja mittavaatimukset tulee ilmoittaa hyväksytyssä piirustuksessa sen sijaan, että se jätettäisiin oletukselle.
Tämä tuote on tarkoitettu öljyntuotantolaitteissa käytettäviin hydraulipumppujärjestelmiin. Tyypillisiä projektin ehtoja voivat olla:
Lopullinen suunnittelu on vahvistettava kaivon todellisen käyttöjakson perusteella. Öljyn viskositeetti, ympäristön lämpötila, iskutaajuus, kuormituksen vaihtelu ja kontaminaatio voivat muuttaa oikean spesifikaation.
Lähetä nämä tiedot kyselyn mukana:
Täydellinen tietolehti lyhentää tarjousaikaa ja estää kalliin uudelleensuunnittelun tuotannon alkamisen jälkeen.
HCIC on valmistanut hydraulituotteita vuodesta 1998. Yritys keskittyy hydraulisylintereihin ja voimayksiköihin ja tarjoaa räätälöityjen hydrauliratkaisujen omaa suunnittelua, testausta ja tuotantoa.
Öljykenttäprojekteissa hyödyllinen etu ei ole yleinen luettelolupaus. Se on kykyä keskustella toimilaitteesta yhdessä hydraulijärjestelmän kanssa: mitat, paine, virtaus, väliaine ja ohjausmenetelmä tarkastellaan yhtenä suunnittelupakettina.
- WhatsApp / Puh: +86 153 7619 8599
- Sähköposti: davidsong@mail.huachen.cc
- Verkkosivusto: http://jnhcic.com/
Lähetä pumppausjärjestelmän tiedot ja olemassa oleva sylinteripiirustus. HCIC voi tarkastella hakemusta ja laatia hankekohtaisen tarjouksen.
