Tuotteen Kuvaus

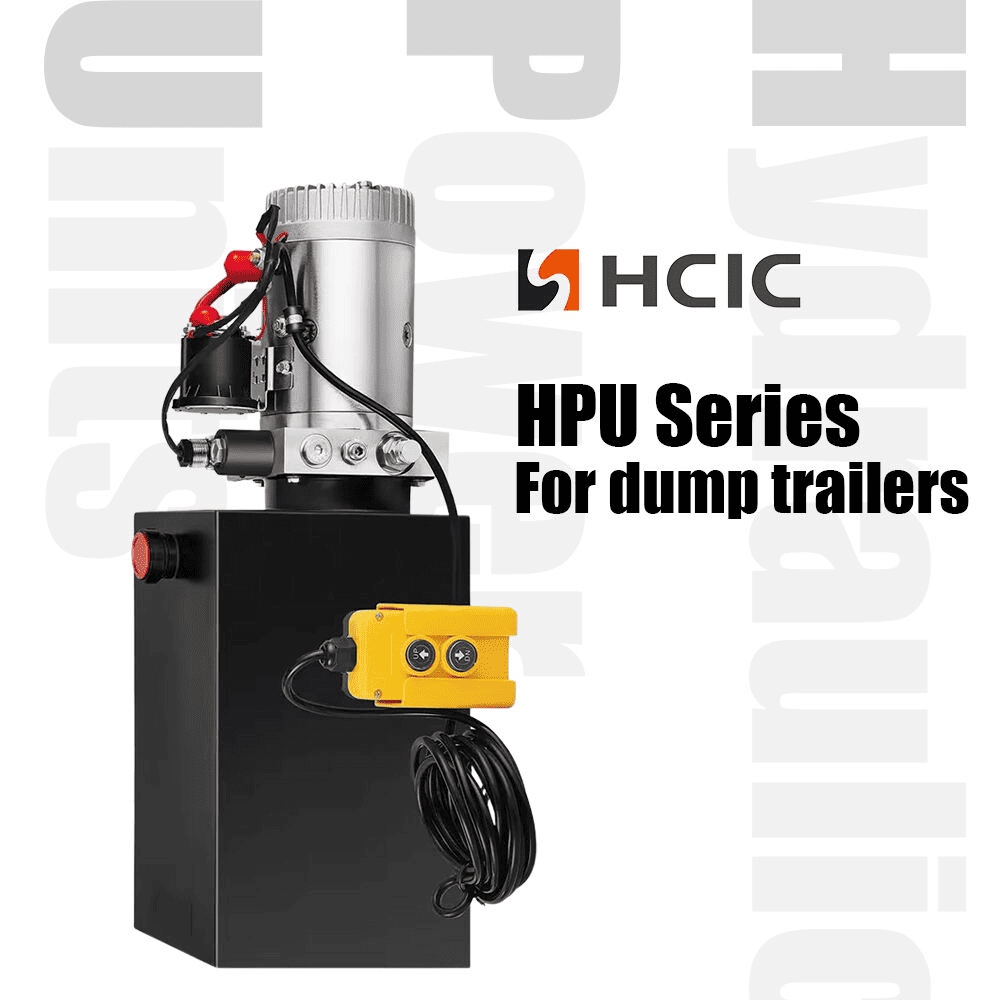

HCPGD kaksitoiminen hydraulinen voimayksikkö kippiperävaunuihin. Luettelossa määritellään 1,2 GPM virtausnopeus, 6 gallonan säiliö, 3 000 PSI:n paineluokitus ja SAE #6 -portit. Sen solenoidikäyttöinen 4-tie, 3-asentoinen venttiilijärjestely on tarkoitettu hydraulipiireihin, jotka tarvitsevat voimallista liikettä molempiin suuntiin.

Perävaunun rakentajalle tai kaluston huoltotiimille tärkeä asia ei ole pelkästään moottorin ja säiliön koko. HPU:n on vastattava sylinteriä, käytettävissä olevaa sähkönsyöttöä, hydrauliöljyä, letkun sijoittelua ja vaadittua liikettä. Tässä artikkelissa kerrotaan, mitä HCPGD-spesifikaatio tarkoittaa ja mitkä tiedot tulee vahvistaa ennen tilausta.

power unit

I. Mitä HCPGD-hydraulinen voimayksikkö tekee

Hydraulivoimayksikkö muuntaa sähkötehon hydrauliseksi virtaukseksi ja paineeksi. Pumppu lähettää öljyä kaksitoimisen sylinterin valitulle puolelle. Kun venttiili vaihtaa asentoa, piiri kääntää öljyn virtauksen, jotta sylinteri voi ulottua ja vetäytyä hydraulisesti.

HCPGD-kaksitoiminen hydraulinen voimayksikkö soveltuu siksi kippiperävaunumalliin, joka tarvitsee sähköisen pidennystoiminnon ja koneellisen sisäänvetotoiminnon. Tarkka liike riippuu edelleen sylinterin tilavuudesta, kuormituksesta, kevennysasetuksesta, letkun koosta ja ohjauspiiristä. HPU tulee valita osaksi täydellistä hydraulijärjestelmää eikä erilliseksi komponentiksi.

II. HCPGD:n luettelotiedot

hydraulic power unit

Tuote	Katalogin erittely
Malli	HCPGD
Tuotetyyppi	Kaksitoiminen hydraulinen voimayksikkö
Sovellus luettelossa	Kippiperävaunu
Virtausnopeus	1.2 GPM
Portin koko	SAE #6
Säiliön koko	6 gal
Paine	3000 PSI
Venttiilit	Solenoidikäyttöinen; 4-suuntainen, 3-asentoinen

Nämä ovat julkaistut HCPGD-arvot HCIC-2026-luettelossa. Luettelossa ei ole täydellistä moottorin virtaa, akun kapasiteettia, käyttöjaksoa, ylipaineventtiilin asetuksia tai ohjaimen kytkentäkaaviota tälle mallille. Nämä tiedot on vahvistettava hankkeen vaatimuksia vastaan ennen tuotannon hyväksymistä.

III. Venttiili- ja piirilogiikka

4-tie, 3-asentoinen venttiili antaa voimayksikölle suuntaohjausrakenteen kaksitoimiselle hydraulitoimilaitteelle. Yksi työportti voi ohjata öljyä sylinterin pidentämiseen, kun taas toinen palauttaa öljyn säiliöön. Vastakkaisessa komennossa virtausreitti kääntyy.

Keskiasento on suunnitteluyksityiskohta, joka on vahvistettava lopullisella piiri- ja venttiilispesifikaatiolla. Se vaikuttaa siihen, miten toimilaite käyttäytyy, kun sähköinen komento vapautetaan. Perävaunun valmistajan ei tule olettaa keskitilaa tarkistamatta hydraulikaaviota, kuormanhallintavaatimuksia ja turvallista laskutapaa.

SAE #6 -portin liitäntä on myös tarkistettava valitun letkun, sovittimen ja liitosstandardin suhteen. Oikealla kierteen tunnistamisella ja tiivistyskäytännöllä on merkitystä, koska pieni liitosvuoto voi päästä ilmaan, menettää öljyä ja tehdä perävaunun liikkeestä epäjohdonmukaista.

IV. Miksi 6 gallonan säiliöllä on väliä

HCPGD on listattu 6 gallonan säiliön kanssa. Säiliötilavuus tarjoaa paikan öljyn palautukselle ja auttaa järjestelmää hallitsemaan sylinterin tarvitsemaa öljymäärää. Tarvittavaa säiliön kokoa ei määritä yksin sylinterin reikä. Se riippuu myös sylinterin iskusta, tangon tilavuudesta, piirijärjestelystä, letkun tilavuudesta, öljyn tasosta, käytettävissä olevasta asennustilasta ja käyttöjaksosta.

Säiliö tulee asentaa turvallisesti ja sijoittaa siten, että imujohto, paluutie ja huoltoon pääsy pysyvät käytännöllisinä. Ennen tilaamista asentajan tulee vahvistaa säiliön todelliset mitat, asennussuunta, täyttö- ja huohotinjärjestely sekä käyttökelpoinen öljytaso HCIC:llä.

V. Virtaus, paine ja todellinen toimintanopeus

Luettelossa on 1,2 GPM HCPGD:lle ja 3 000 PSI painespesifikaatiolle. Näitä arvoja ei pidä muuntaa suoraan taatuksi perävaunun nostoajaksi tai nostokapasiteetiksi. Todellinen nopeus riippuu sylinterin tilavuudesta ja kuormituksesta. Todellinen työpaine riippuu tarvittavasta voimasta, mekaanisesta geometriasta, kitkasta, rajoituksesta ja kevennyssuojasta.

Yksinkertainen ensimmäinen tarkistus on verrata vaadittua sylinterin tilavuutta käytettävissä olevaan virtaukseen. Suurempi sylinteri tarvitsee enemmän öljyä suorittaakseen saman iskun, joten sen liike kestää normaalisti kauemmin samalla virtausnopeudella. Järjestelmäsuunnittelijan tulee ottaa huomioon myös kaksitoimisen sylinterin varren paluuvirtaus, letkun pituus ja lämpötilasta riippuvainen hydrauliöljyn viskositeetti.

3 000 PSI:n luetteloarvo on järjestelmän suunnitteluraja, joka on tarkistettava sylinteristä, letkuista, liittimistä ja ohjauskomponenteista. Sitä ei pidä käsitellä lupauksena, että jokainen perävaunu toimii jatkuvasti kyseisellä paineella.

VI. Kippiperävaunun asennuskohdat

Ennen kuin asennat kaksitoimisen HCPGD-hydraulisen voimayksikön, varmista seuraavat seikat:

1. Sylinterin yhteensopivuus:Varmista, että kytketty toimilaite on kaksitoiminen ja että molemmat portit on tunnistettu oikein.

2. Sähkönsyöttö:Varmista jännitteen, virrantarpeen, sulakkeen suojauksen, kaapelin koon ja ohjauskytkimen yhteensopivuus.

3. Hydrauliset liitännät:Yhdistä SAE #6 -portit oikeisiin letkuihin ja sovittimiin. Pidä imu- ja paluukanavat puhtaina.

4. Säiliön sijainti:Jätä riittävästi tilaa täyttöä, tarkastusta, puhdistusta ja tulevaa huoltoa varten.

5. Paineensuojaus:Varmista koko piirin ylipaineventtiilin järjestely ja turvallinen paine.

6. Kuorman hallinta:Tarkista, kuinka kaatopaikan runkoa pidetään ja lasketaan, jos sähkönsyöttö katkeaa.

7. Ilmanpoisto:Täytä hyväksytyllä öljyllä, ilmaa piiri järjestelmän rakenteen mukaisesti ja tarkista säiliön taso useiden valvottujen jaksojen jälkeen.

HCIC:n tulee saada perävaunun layout, sylinteritiedot, tarvittava syöttöjännite ja hydrauliikkakaavio ennen lopullisen konfiguraation hyväksymistä.

VII. Yleisimmät valintavirheet

Valinta pelkällä PSI:llä

Paine ei määritä koko järjestelmän suorituskykyä. Sylinterin voimaa, mekaanista vipuvoimaa ja virtausvaatimusta on tarkasteltava yhdessä.

Virtauksen käsitteleminen nostokykynä

1,2 GPM-arvo liittyy öljyvirtaukseen, ei suoraan perävaunun nostoon. Kantavuus riippuu sylinterin ja perävaunun rakenteesta sekä hydraulipiiristä.

Paluupuolen huomiotta jättäminen

Kaksitoiminen järjestelmä tarvitsee oikean reitityksen toimilaitteen molemmille puolille. Letkun virheellinen tunnistus voi aiheuttaa sylinterin liikkumisen väärään suuntaan tai epäonnistua sisäänvedossa tarkoitetulla tavalla.

Venttiilin keskitoiminnon jättäminen määrittelemättä

4-tie, 3-asentoinen venttiili on sovitettava vaadittuun neutraalikäyttöön ja turvalliseen laskujärjestelyyn.

VIII. OEM- ja vaihtokyselytiedot

HCPGD-kaksitoimisen hydraulisen voimayksikön tarjousta varten toimita:

Perävaunun tyyppi ja käyttötarkoitus

Sylinterin reikä, tangon halkaisija ja isku
Vaadittu laajennus- ja sisäänvetokäyttäytyminen
Sähköjännite ja käytettävissä oleva virta
Tavoitesykliaika, jos määritetty
Hydrauliöljytyyppi tai olemassa oleva järjestelmäöljy
Letku ja liitos vakiona
Asennustila ja asennussuunta
Ohjausmenetelmä ja kauko-ohjausvaatimukset
Vaadittu määrä ja toimituskohde

Näiden tietojen avulla HPU-kokoonpanoa voidaan verrata koko perävaunujärjestelmään sen sijaan, että se lainattaisiin yhdestä numerosta.

IX. Usein kysytyt kysymykset

Onko HCPGD yksi- vai kaksitoiminen?

HCIC-2026 luettelossa HCPGD mainitaan kaksitoimisena hydrauliikkana.

Mikä virtausnopeus on lueteltu HCPGD:lle?

Luettelossa on 1,2 GPM:n virtausnopeus.

Minkä kokoista säiliötä HCPGD käyttää?

Luettelossa on lueteltu 6 gallonan säiliö.

Mikä portin koko on määritetty?

Luettelossa on SAE #6 -portin koko.

Vahvistaako luettelo jokaisen sähköisen yksityiskohdan?

Ei. Mallitaulukko ei sisällä täydellistä moottorin virtaa, kytkentäkaaviota tai käyttöjaksotietoja. Nämä kohdat on vahvistettava tarkoitetulle perävaunulle.

X. Pyydä HCPGD-määritysten tarkistusta

HCPGD-kaksitoiminen hydraulinen voimayksikkö on määritelty kippiperävaunun HPU-vaihtoehto luettelossa luetelluilla virtaus-, säiliö-, paine- ja venttiilitiedoilla. Luotettavan tarjouksen saamiseksi lähetä HCIC:lle sylinterin tekniset tiedot, sähkönsyöttö, hydraulikaavio ja asennusrajoitukset.

HCIC voi sitten tarkistaa, vastaako HCPGD-kokoonpano koko sovellusta, ja tunnistaa kaikki projektikohtaiset tiedot, jotka vaativat vahvistuksen ennen tuotantoa.

XI .Tietoja HCIC:stä

Jinan Huachen Industrial Co., Ltd. on perustettu vuonna 1998. HCIC-2026 -luettelo kuvailee yritystä hydrauliikkatuotteiden valmistajana, joka on keskittynyt hydraulisylintereihin ja voimayksiköihin teollisuudenaloilla, kuten kuljetusvälineissä, rakennuskoneissa ja muissa teollisissa sovelluksissa.
