Hydraulisylinteri edessä

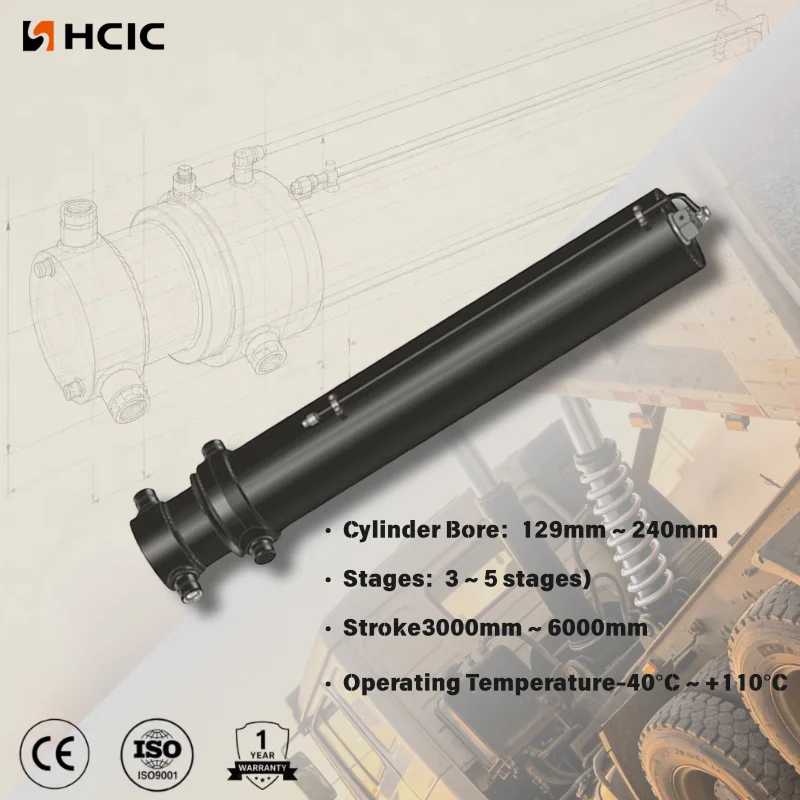

FE-4TG-E169*4280 on nelivaiheinen etukippihydrauliikkasylinteri, joka on lueteltu HCIC:n hydraulikippiluettelossa 49 tonnin kippauskapasiteettiin. Sen teleskooppirakenteessa yhdistyy pitkä työskentelyalue lyhyemmällä suljetulla pakkauksella kuin yksivaiheinen sylinteri normaalisti vaatisi.

Malli on tarkoitettu etukippiautojärjestelmän suunnitteluun, jossa sylinterin pituus, asennusgeometria ja ajoneuvon kuormitus on tarkasteltava yhdessä. Luettelo sisältää pääporausjärjestyksen, paineen, asennusmitat ja suljetun pituuden, joita tarvitaan alustavaa suunnittelukeskustelua varten.

---

I. Tuotteen tekniset tiedot

Yllä olevat arvot on kopioitu mukana toimitetun HCIC-2026-luettelon FE/FC-etukippisylinteritaulukosta. Kippikapasiteetin viite on luettelon sovellusarvo, ei takuu jokaiselle trukkikokoonpanolle.

---

II. Nelivaiheinen teleskooppirakenne

FE-4TG-E169*4280 käyttää neljää sisäkkäistä tasoa. Porausjärjestys pienenee 169 mm:stä 115 mm:iin portaiden edetessä. Tämä järjestely mahdollistaa sylinterin pitkän nostoliikkeen pitäen suljetun asennuspituuden 1 345 mm:ssä.

Etukappijakson aikana hydraulipaine vaikuttaa aktiiviseen lava-alueeseen. Vaihejärjestyksen muuttuessa myös käytettävissä oleva nostovoima ja liikenopeus muuttuvat. Tästä syystä sylinteriä ei tule valita vain sen suurimman reiän tai trukin nimelliskapasiteetin perusteella. Kehon paino, hyötykuorma, saranoiden asento, kiinnityskohdat ja hydraulipiiri vaikuttavat kaikki järjestelmän lopputulokseen.

---

III. Asennusmitoilla on väliä

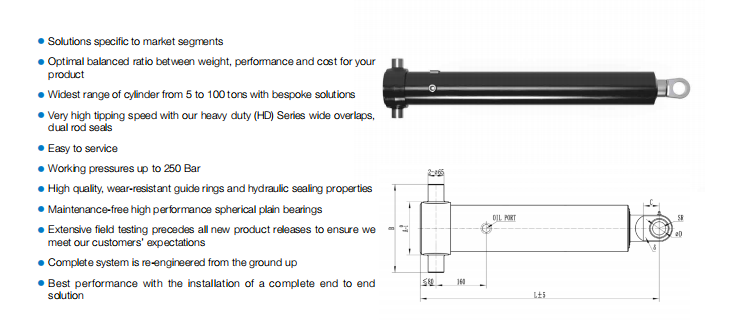

Luettelossa on A-, B-, C-, D- ja delta-mitat mallille FE-4TG-E169*4280. Näitä mittoja tulee verrata trukin etukiinnikkeeseen, kääntöjärjestelyyn, rungon välykseen ja suljetun korin asentoon.

1 345 mm suljettu pituus on erityisen tärkeä, kun sylinteri asennetaan alustan ja etukippauksen väliin. Ostajien tulee myös tarkistaa koko pidennetty reitti, sylinterin kulma noston alussa ja välys jokaisen kiinnityskohdan ympärillä. Mitoiltaan samanlainen sylinteri voi silti olla sopimaton, jos sen tappien keskipisteet tai kiinnikkeen geometria eroaa.

---

IV. Paine ja sovelluskatsaus

Luettelossa on lueteltu tämän mallin käyttöpaine 16 MPa ja 49 tonnin kippauskapasiteetti. Näitä lukuja on tarkasteltava pumpun säädön, venttiilin suojauksen, hydrauliöljyn virtauksen ja trukin rakenteen ohella. Niitä ei pidä käsitellä erillisenä hyötykuorman hyväksyntänä.

Ennen FE-4TG-E169*4280:n valitsemista ostajan tulee varmistaa, vastaako 49 tonnin referenssi todellista ajoneuvoa ja kippikoria. Koko järjestelmä vaatii yhteensopivia kiinnikkeitä, tappeja, hydrauliletkuja ja ohjauspiirin, joka on suunniteltu suunniteltua kuormaa ja liikettä varten.

---

V. Tarkastus- ja vaihtotiedot

Vaihtokyselyä varten lähetä alkuperäinen sylinterin tunniste, valokuvat kiinnityskohdista, suljetut ja laajennetut mitat, tappien mitat, öljyaukon tiedot ja kuorma-auton sovellustiedot. Jos vanha yksikkö on vaurioitunut, valokuvat tangosta, lavaliitoksista ja kiinnityssilmukoista auttavat erottamaan sylinteriongelman kiinnikkeestä tai kohdistusongelmasta.

Seuraavat tiedot ovat hyödyllisiä OEM-tarjouksessa:

• Kuorma-auton merkki, malli ja tarkoitettu kuorma-alue
• Edessä kallistettavan rungon mitat
• Suljettu asennuspituus ja vapaa tila
• Asennustapin halkaisija ja keskiasennot
• Hydraulipaine ja pumpun virtaus
• Letku- ja porttijärjestely
• Vaadittu määrä ja vaihtotila

---

VI. Johtopäätös

FE-4TG-E169*4280 on erityinen nelivaiheinen etukippi hydraulisylinteri, jonka reikäjärjestys on 169/158/136/115 mm, luettelopaine 16 MPa ja suljettu pituus 1 345 mm. Sen soveltuvuus riippuu täydellisestä kippiautojärjestelmästä, ei pelkästään mallinumerosta. Lähetä asennuspiirustus ja hydraulitiedot HCIC:lle projektikohtaista tarkastusta varten.

---

VII. Tietoja HCIC:stä

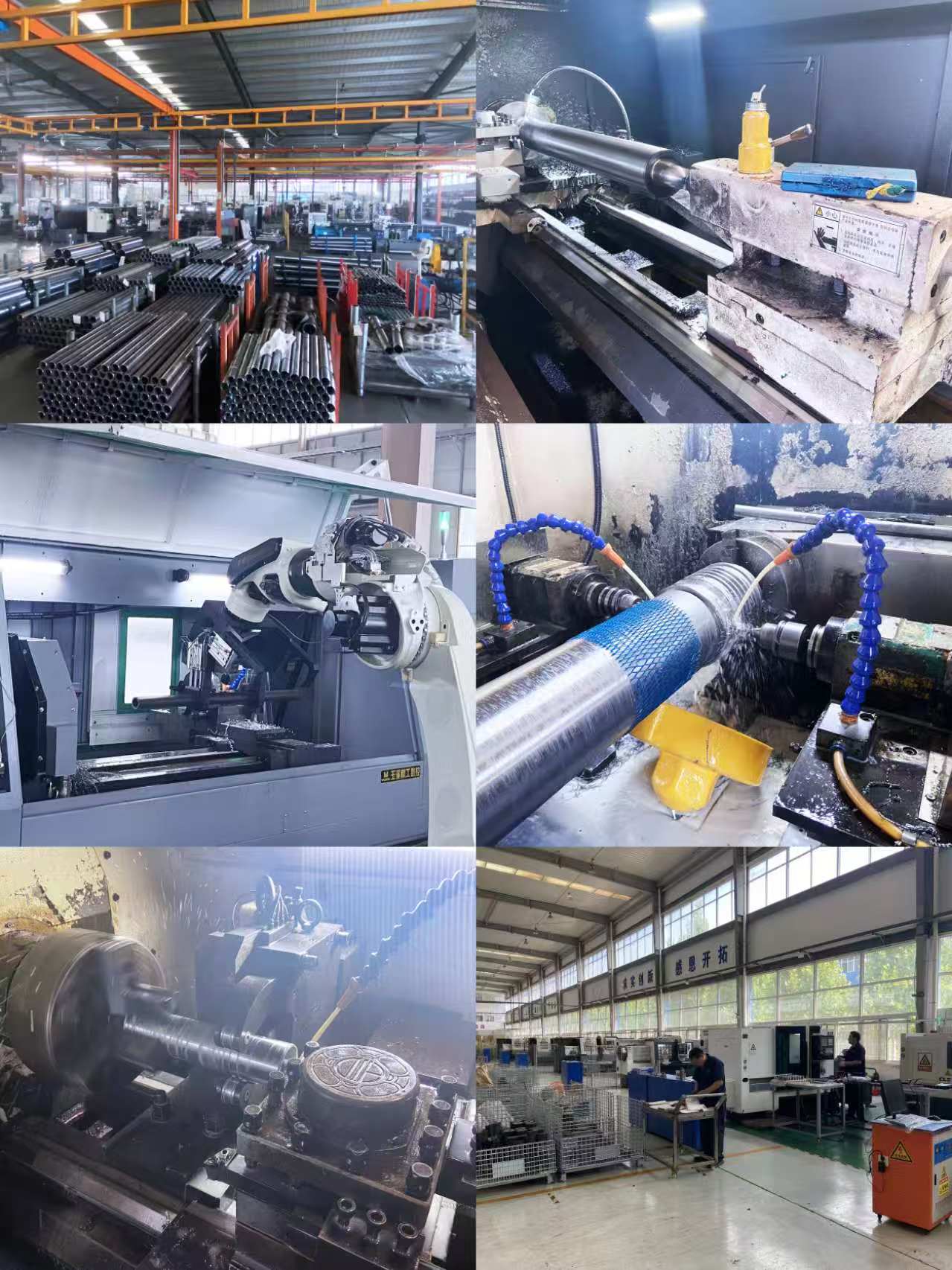

HCIC kehittää ja valmistaa hydraulisylintereitä ja voimalaitteita ajoneuvo- ja teollisuussovelluksiin. HCIC tukee OEM- ja vaihtokyselyjä käyttämällä asiakkaan piirustuksia, mittoja ja sovellusvaatimuksia teknisen tarkastelun perustana.

Pyydä FE-4TG-E169*4280 tarjousarviointi:
