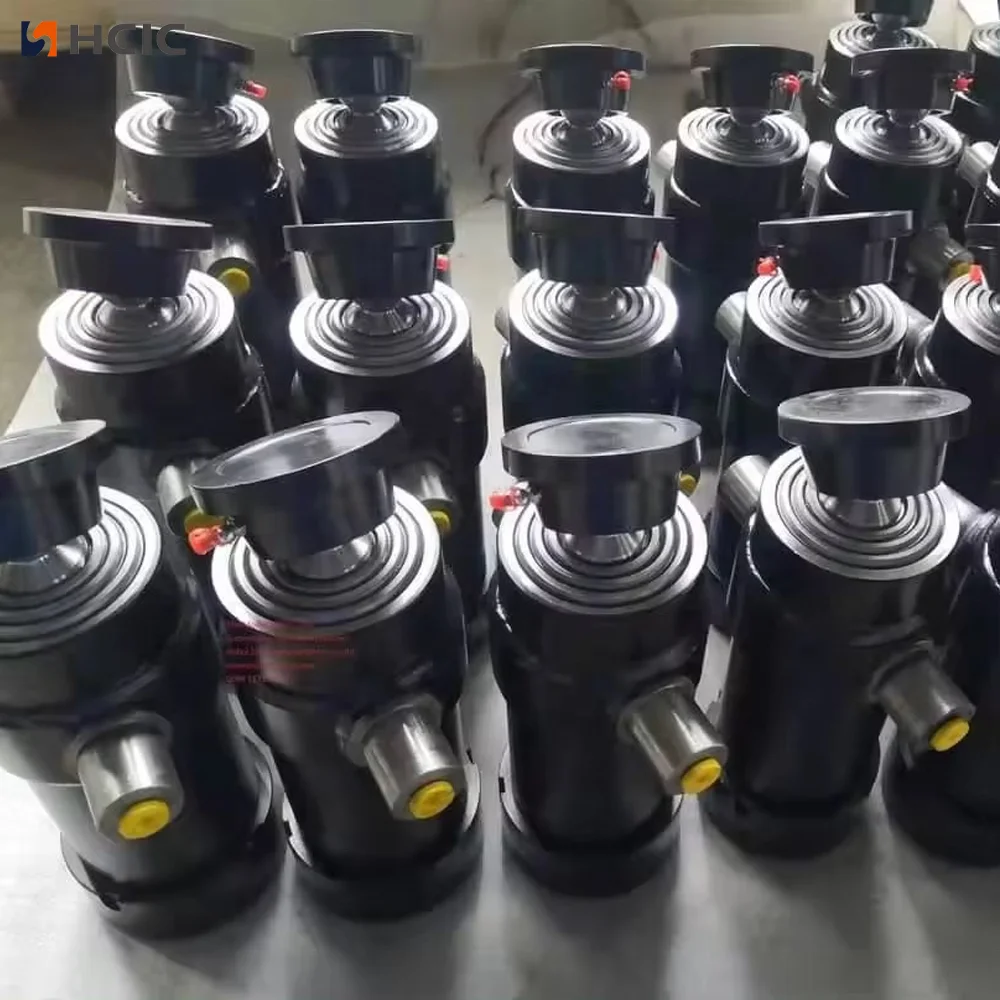

4TG-E130x1307 on nelivaiheinen kippiperävaunun alla oleva teleskooppinen hydraulisylinteri, jonka iskunpituus on 1 307 mm, suurin käyttöpaine 180 bar ja 15–25 tonnin luettelokippialue.
Number of stages:
4 vaihettaStroke:
1,307 mmMass:
58 kgWorking volume:
13,7 litraa4TG-E130x1307 on nelivaiheinen kippiperävaunun alla oleva teleskooppinen hydraulisylinteri, joka on lueteltu HCIC-2026-luettelossa. Se on osa kevyiden alusperävaunujen valikoimaa sivukippiperävaunuille ja kolmisuuntaisille kippiperävaunuille, joissa pitkän iskun on mahduttava korin ja alustan alle.
Malli tarjoaa määritellyn lähtökohdan OEM- tai vaihtosylinterin tarkastukselle: neljä vaihetta, 1 307 mm:n iskunpituus, 180 baarin maksimikäyttöpaine ja luetteloitu 15–25 tonnin kippikapasiteetti. Sylinteri on sovitettava täydelliseen perävaunun rakenteeseen, hydraulipiiriin ja kiinnitysjärjestelyyn ennen ostamista.
| Parametri | Katalogin arvo |
|---|---|
| Malli | 4TG-E130x1307 |
| Tuotetyyppi | Alaosan teleskooppinen hydraulisylinteri |
| Vaiheiden lukumäärä | 4 |
| Aivohalvaus | 1,307 mm |
| Massa | 58 kg |
| Työmäärä | 13,7 litraa |
| Suurin työpaine | 180 bar |
| Luettelon kippauskapasiteettialue | 15-25 tonnia |
| Koko L | 545 mm |
| Mitta A | 216 mm |
| Mitta B | 329 mm |
| Mitta C | 132 mm |
| Mitta D | 92 mm |
| Mitta E | 58 mm |
Yllä olevat arvot on kopioitu mukana toimitetussa HCIC-2026-luettelossa olevasta Teleskooppinen hydraulisylinteri -taulukosta, PDF-sivulla 18. Painetun taulukon rivillä 4TG-E130x1307 näkyy neljä vaihetta, 1 307 mm iskunpituus, 58 kg massa, 13,18 litran maksimi käyttöpaine.

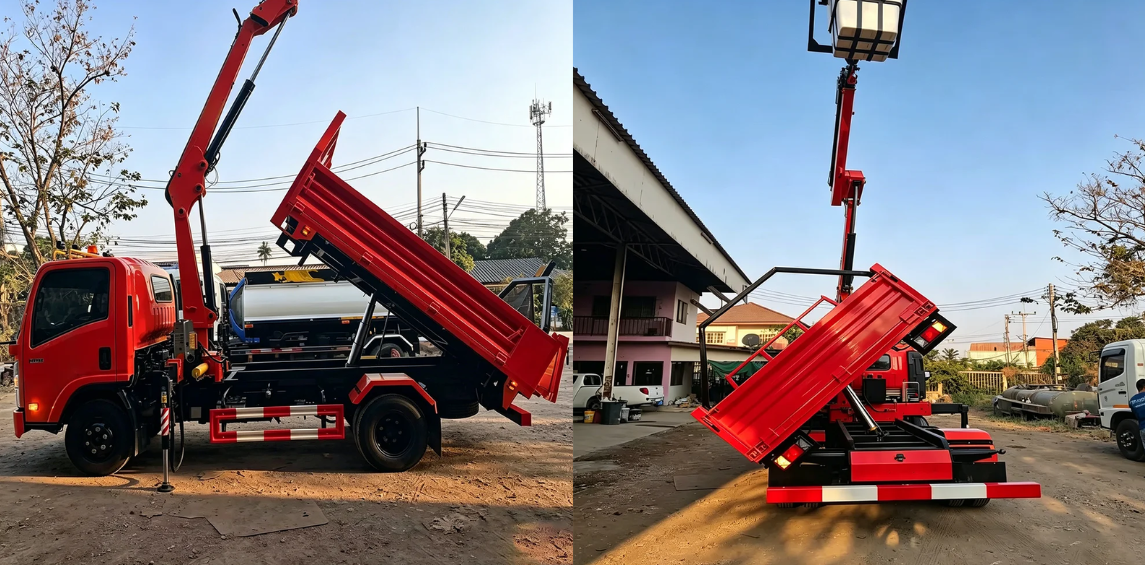

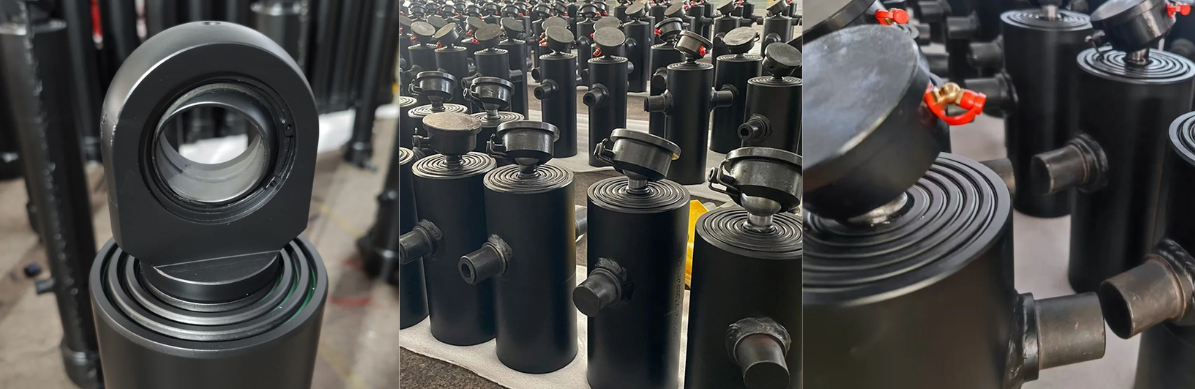

Teleskooppisylinteri käyttää sisäkkäisiä vaiheita tuottaakseen pidemmän työskentelyliikkeen ilman, että se tarvitsee koko pituutta sisään vedettynä. Tämä järjestely on hyödyllinen kippiperävaunuissa, joissa korin alla oleva tila on rajallinen, mutta kippijärjestelmä tarvitsee silti riittävästi liikettä.
4TG-E130x1307:ssä on neljä vaihetta ja listattu 1 307 mm:n iskunpituus. Sen 545 mm L-mitta antaa lähtökohdan suljetun tilan suunnittelulle, mutta asennuksessa tulee huomioida myös sylinterin pidike, tappi- tai silmukkaliitos, rungot, letkut ja kaatopaikan koko liikerata.
Sylinteri ei itse määritä kippaustulosta. Saranan sijainti, kehon paino, kuorman jakautuminen, kallistuskulma, pumpun virtaus ja kevennyssuoja vaikuttavat kaikki syklin aikana vaadittavaan voimaan ja nopeuteen.

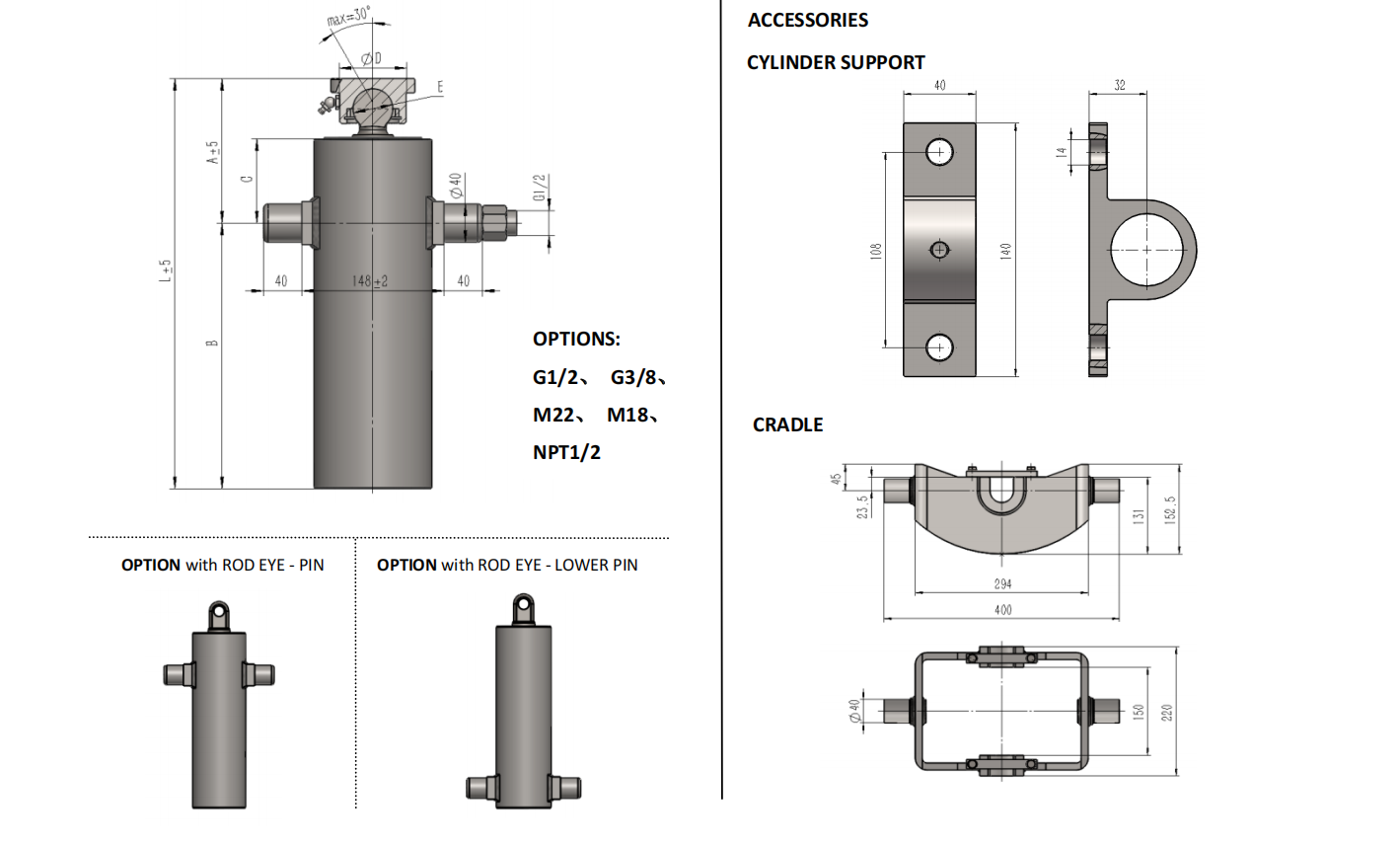

Aloita luetelluista L-mitoista ja A–E-asennusmitoista. Vertaa niitä perävaunun piirustukseen tai mitattuun asennusalueeseen. Tarkista sitten sylinteri koko kaatumiskaaren läpi. Sylinteri voi tyhjentää alustan, kun kori on suljettu, mutta koskettaa poikkipalkkia tai kannatinta rungon noustessa.

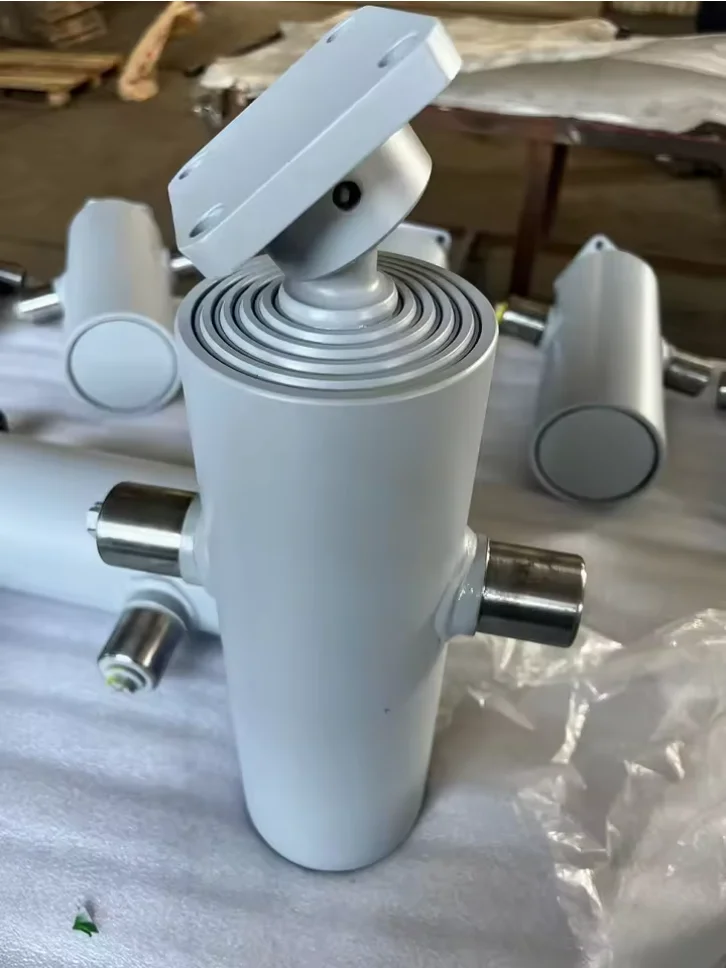

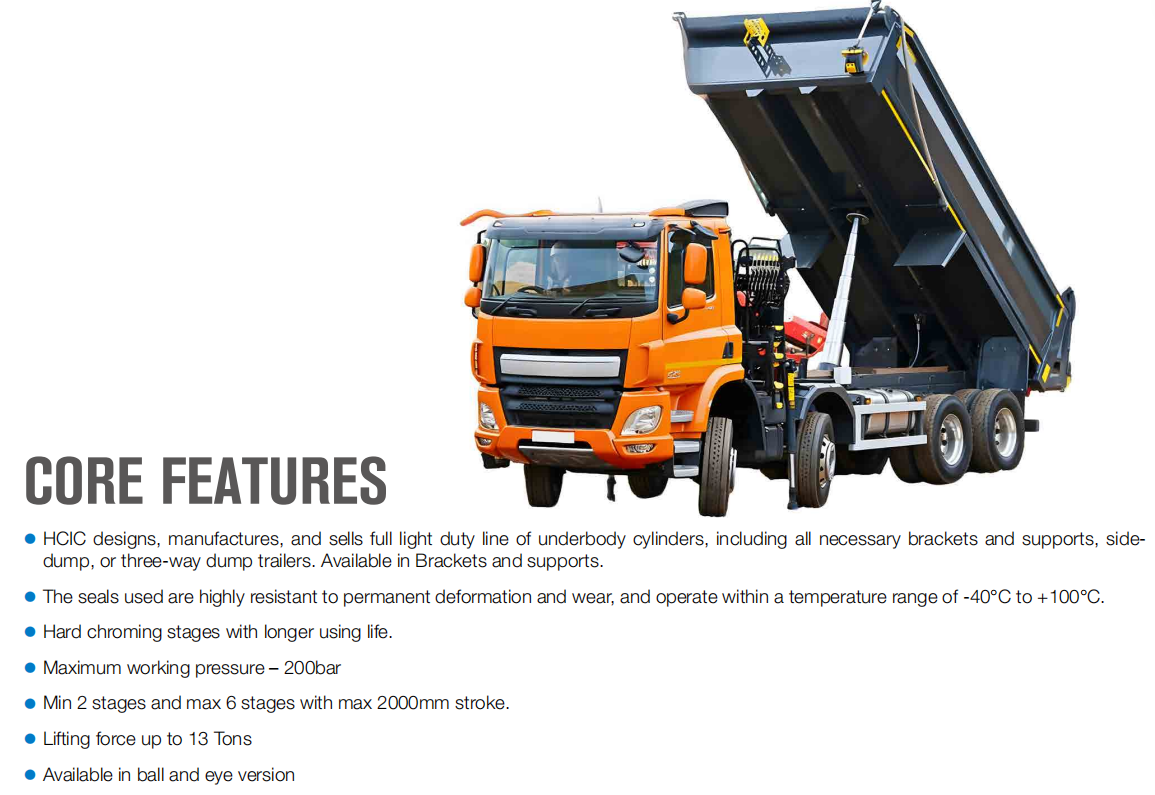

Luettelosivulla on esitetty tangonsilmukka- ja alatappivaihtoehdot alaosan sylinterivalikoimalle sekä viitteitä tukikehdoista. 4TG-E130x1307:n tarkka liitäntä ja telinejärjestely tulee varmistaa projektipiirroksesta. Älä oleta, että samannäköinen teleskooppisylinteri käyttää samaa tappiväliä tai asennustapaa.

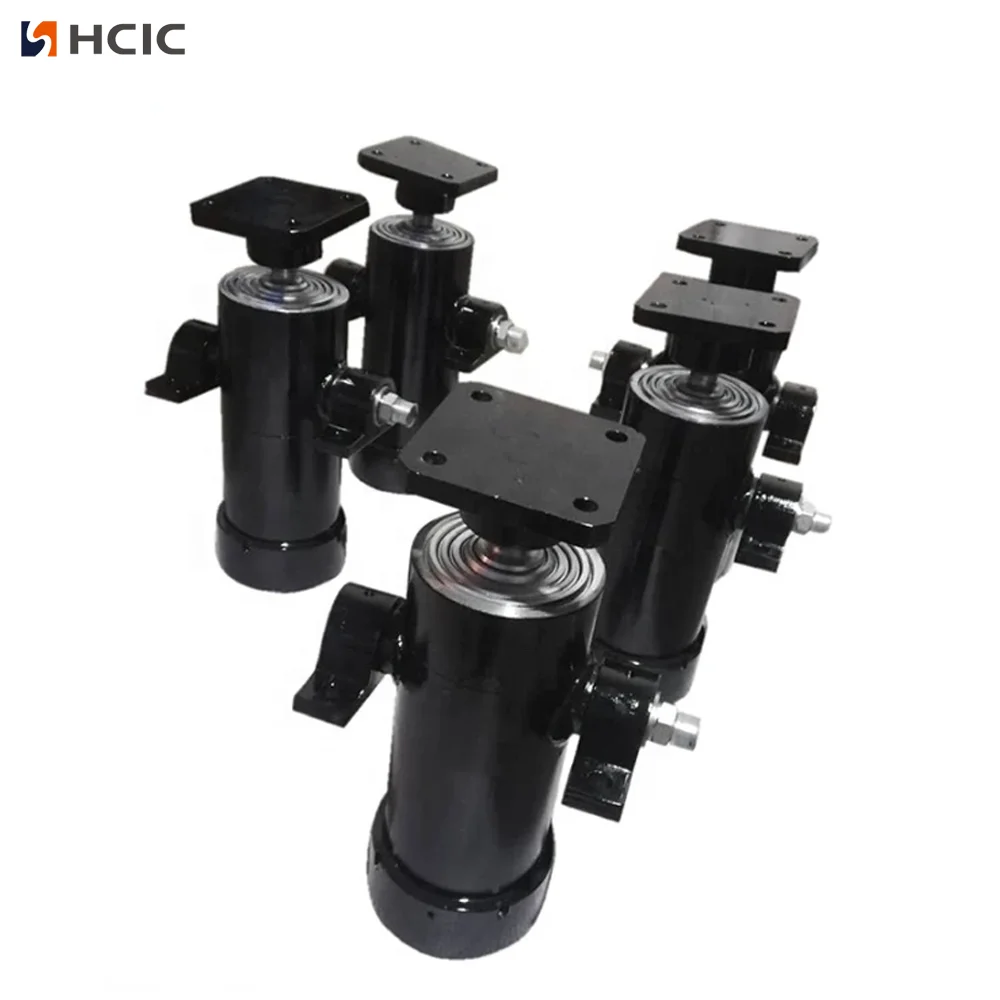

Sylinteri on tuettava ja kohdistettava perävaunun kiinnitysrakenteen mukaisesti. Kannakkeet eivät saa pakottaa sylinteriä paikoilleen tai aiheuttaa sivukuormitusta pidennyksen aikana. Tarkista tapit, teline, letkut ja lähellä olevat rungon osat ennen kuormitusta.
Luettelossa on 4TG-E130x1307:n maksimikäyttöpaine 180 bar. Pumppu, varoventtiili, letkun koko, öljymäärä ja ohjauspiiri tulee tarkistaa tämän vaatimuksen perusteella. Työpaine ei ole sama kuin taattu nostokapasiteetti; todellinen voima riippuu hydraulipaineesta, tehollisesta pinta-alasta ja perävaunun mekaanisesta geometriasta.

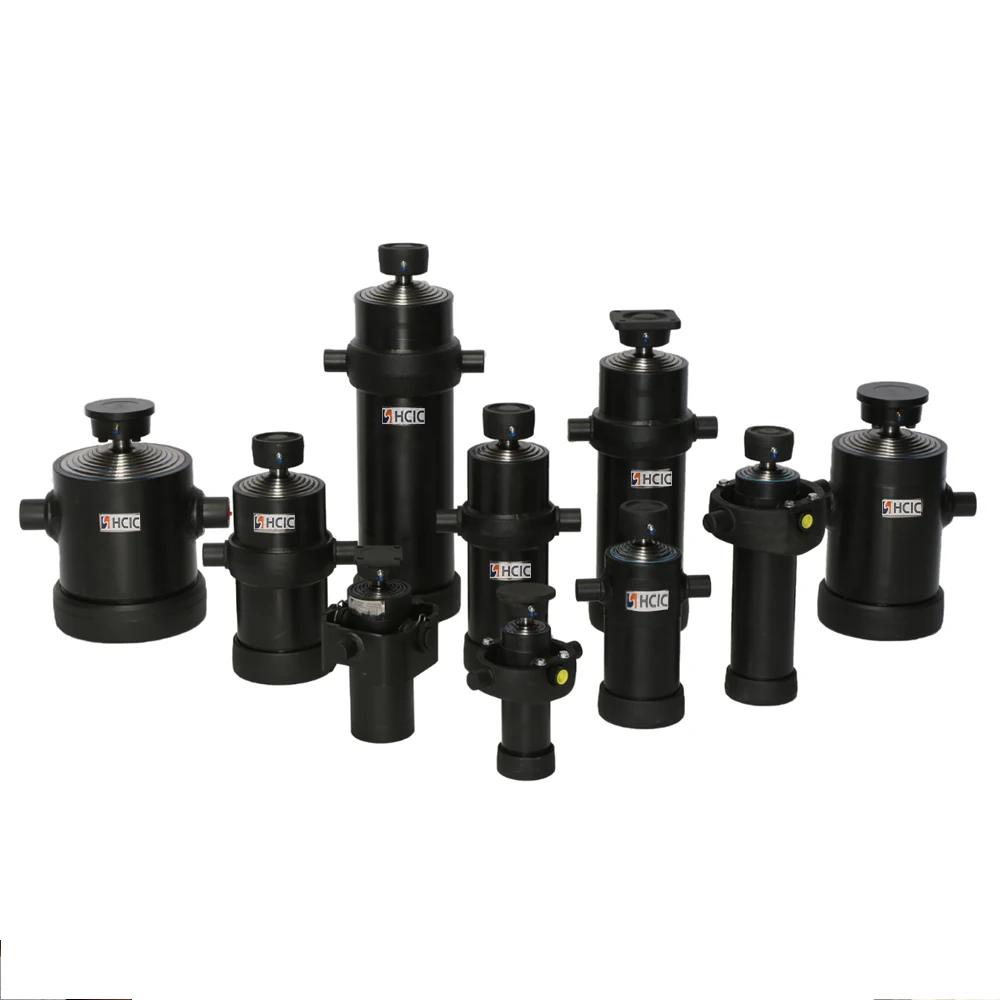

4TG-E130x1307 on olennainen kippiperävaunuprojekteissa, joissa tarvitaan nelivaiheinen alustan alla oleva teleskooppinen hydraulisylinteri, jonka iskunpituus on 1 307 mm. Sitä voidaan harkita sivukippi- ja kolmisuuntaisissa kippiperävaunuissa, kun käytettävissä oleva asennustila ja luettelon sovellusvalikoima vastaavat projektia.
Luettelossa on listattu 15–25 tonnin kippauskapasiteetti. Käsittele tätä luettelosovelluksen viitteenä, ei yleisenä hyötykuorman hyväksyntänä. Perävaunun runko, saranarakenne, alustan lujuus, kuorman jakautuminen ja hydraulijärjestelmä on arvioitava yhdessä.
4TG-E130x1307 OEM- tai vaihtokyselyä varten lähetä:
Nämä tiedot auttavat erottamaan suoran sylinterin vaihdon kiinnitys- tai hydraulijärjestelmän uudelleensuunnittelusta.
4TG-E130x1307 tarjoaa perävaunun rakentajille määritellyn nelivaiheisen alustan sylinterin vaihtoehdon 1 307 mm:n iskunpituudella, 58 kg:n massalla, 180 baarin maksimityöpaineella, 13,7 litran työtilavuudella ja 15–25 tonnin luettelokippialueella.
Lähetä perävaunun piirustus, asennusmitat ja hydrauliikkatiedot HCIC:lle sovituksen tarkastusta varten ennen tilaamista.
