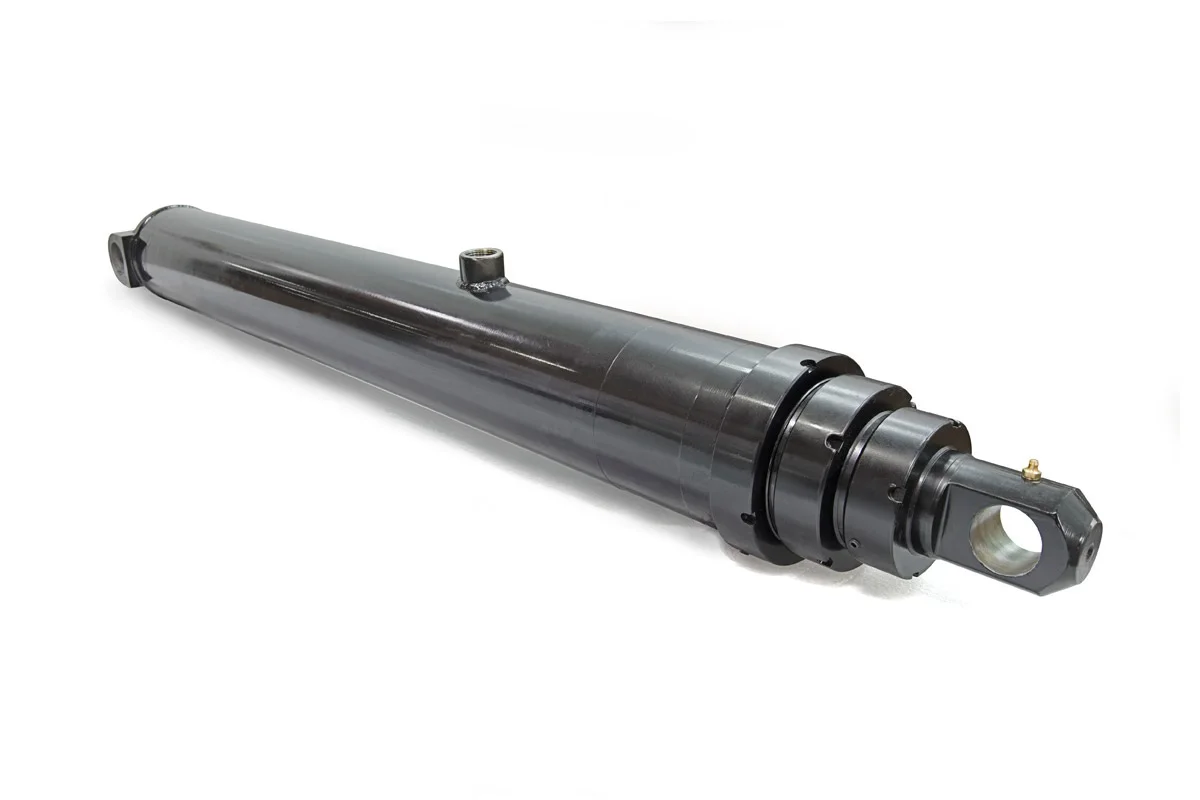

Tarkista pitkän matkan OEM-laitteiden 53-4592-106 kaksihaaraisen hydraulisylinterin mitat, 106,06 tuuman iskunpituus, 3/4 tuuman NPTF-portti ja 208 lb luettelopaino.
Stroke:
2 694 mmClosed length,:
1,219 mmExtended length:
3,913 mmPort:
3/4 NPTF:ssäKaksihaarainen hydraulisylinteri 53-4592-106 on pitkätahti 4000-sarjan malli, joka on listattu HCIC-2026-luettelossa. Sen 106,06 tuuman luetteloisku asettaa sen erilaiseen asennuskeskusteluun kuin kompakti toimilaite: koneessa on oltava tilaa nastan keskietäisyyden pitkälle muutokselle, ja kiinnikkeiden ja letkujen on pysyttävä hallittavissa koko liikkeen ajan.
OEM-rakentajalle tai huoltotiimille hyödyllinen lähtökohta on täydellinen mittarivi. Se sisältää iskun, suljetun pituuden, pidennetyn pituuden, asennusmitat, portin, öljymäärän ja painon. Nämä arvot auttavat insinöörejä vertaamaan mallia olemassa olevaan sylinteriin tai uuteen koneen layoutiin ennen projektitarjouksen pyytämistä.
| Tuote | Tuuma arvo | Metrinen arvo |
|---|---|---|
| Malli | 53-4592-106 | 53-4592-106 |
| Sarja | 4000 sarja | 4000 sarja |
| Aivohalvaus, A | 106,06 tuumaa | 2 694 mm |
| Pituus suljettuna, B | 48,00 tuumaa | 1,219 mm |
| Pidennetty pituus, C | 154,06 tuumaa | 3,913 mm |
| Mitta D | 1,50 tuumaa | 38 mm |
| Mitta E | 2,06 tuumaa | 52 mm |
| Koko F | 2,00 tuumaa | 51 mm |
| Mitta G | 7,00 tuumaa | 178 mm |
| Mitta J | 2,06 tuumaa | 52 mm |
| Mitta K | 19,50 tuumaa | 495 mm |
| Portti | 3/4 NPTF:ssä | 3/4 NPTF:ssä |
Luettelo ei anna yleistakuuta paineelle, kuormitukselle tai käyttöikään 53-4592-106:lle. Lopullinen valinta edellyttää koneen todellista kuormituspolkua, hydrauliset olosuhteet ja turvallisuusarviointi.

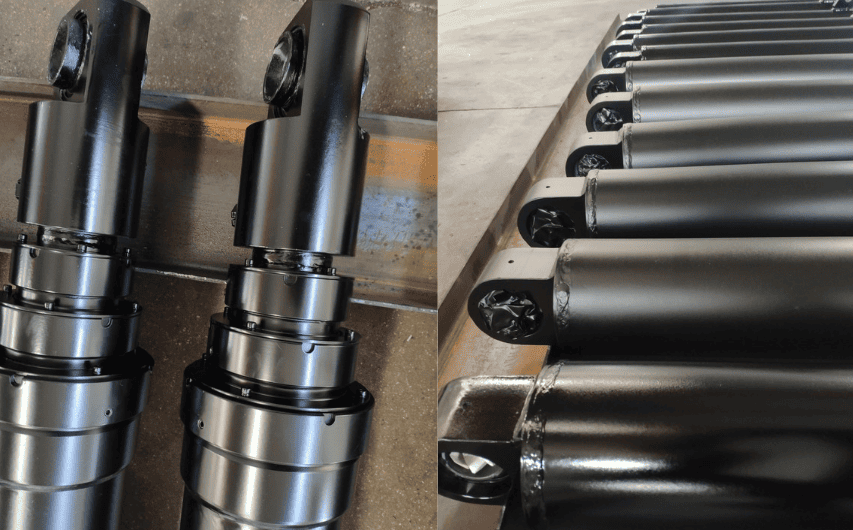

Pin-to-pin-sylinteri ei toimi erikseen. Kiinteä tappi, liikkuva tappi ja yhdistetty mekanismi määrittelevät liikkeen. Mallissa 53-4592-106 luettelossa on 48,00 tuumaa suljettuna ja 154,06 tuumaa laajennettuna. Kone tarvitsee siksi hallitun reitin nastan keskietäisyyden suuren muutoksen yli.
Ennen asennusta kartoitetaan kaksi pääteasemaa ja useita väliasemia. Tarkista, pysyykö sylinteri suunnitellulla kulma-alueella, kantavatko kiinnityskannattimet kuormaa oikeaan suuntaan ja jättääkö ympäröivä rakenne tilaa rungon, tangon, tappien ja letkun liikkeelle.
Pitkä veto tekee myös reitityksestä tärkeämmän. Letkujen tulee seurata liikkuvaa kokoonpanoa venymättä, takertumatta tai hankaamatta runkoa vasten. Huoltoryhmien tulee päästä porttiin ja asennuslaitteistoon purkamatta asiaankuuluvia laitteita.

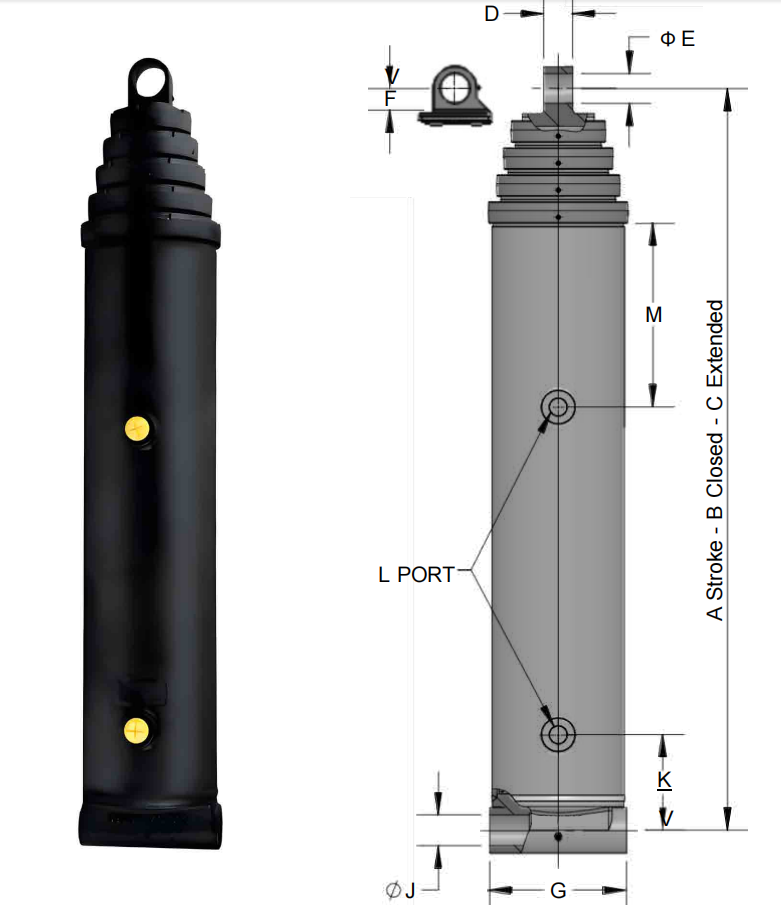

Luettelomitat D, E, F, G, J ja K antavat mitoituksen lähtökohdan asennusjärjestelylle. Vertaa niitä koneen piirustukseen sen sijaan, että olettaisi, että pitkä iskunpituus on ainoa asennusvaatimus.
3/4 NPTF-portissa on vastattava olemassa olevaa hydrauliikka- ja asennuskäytäntöä. Tarkista sovitin, tiivistysmenetelmä, letkun taivutussäde ja portin suunta ennen kuin sylinteri asennetaan rajoitettuun tilaan.
Tuoterivillä on 1,7 gallonaa täyttööljyä ja 6,0 gallonaa laajennettua öljyä. Hydraulijärjestelmässä tulee olla riittävästi käyttökelpoista säiliötilavuutta sylinterille, letkuille, venttiililohkolle ja todelliselle käyttöasennolle. Nämä luetteloarvot eivät ole täydellisiä säiliön kokolaskelmia.
Ilmoitettu paino on 208 lb. Tällä arvolla on merkitystä kuljetuksen, asennussuunnittelun ja kannakkeiden suunnittelun aikana. Tarjoa turvallinen nostotapa ja varmista, että koneen rakenne voi tukea sylinteriä ja siirtää työkuorman tapin liitosten kautta.
53-4592-106 voidaan tarkistaa pitkän matkan OEM-laitteiden ja vaihtoprojektien osalta, joissa käytetään tappi-nasta-sylinteriä. Se soveltuu mekanismeihin, joissa kiinteät ja liikkuvat kiinnityskohdat ovat kaukana toisistaan täydessä ulottuvuudessa, mikäli koneen geometria vastaa luettelon mittoja.
Tarjouksen ei pitäisi perustua pelkästään mallinumeroon. HCIC tarvitsee koneen piirustuksen tai tarkat kenttämittaukset, käyttöpaineen, kuormituksen suunnan, syklin taajuuden, tappien tiedot ja hydrauliliitäntätiedot sovelluksen arvioimiseksi.
53-4592-106 pin-to-pin hydraulisylinteri on pitkätahtinen 4000-sarjan vaihtoehto mekanismeille, jotka tarvitsevat määritellyn muutoksen tapin keskipisteen etäisyyttä. Sen 106,06 tuuman iskunpituus, 48,00 tuuman suljettu pituus, 154,06 tuuman pidennetty pituus, 3/4 NPTF-portissa, 1,7 gallonan täyttöarvo, 6,0 gallonan laajennettu arvo ja 208 naulaa luettelopaino antavat OEM-tiimille tarkan perustan alustavaan asennustarkastukseen.
Lähetä HCIC:lle koko liikegeometria, asennustiedot, hydraulitiedot ja käsittelysuunnitelma ennen tilaamista. Näitä tietoja tarvitaan sen määrittämiseksi, sopiiko tämä pitkän matkan malli koko koneeseen.
HCIC, joka tunnetaan myös nimellä Jinan Huachen Industrial Co., Ltd., toimittaa hydraulisylintereitä, hydraulivoimayksiköitä ja niihin liittyviä komponentteja ajoneuvoihin, jätteenkäsittelyyn, rakentamiseen ja teollisuuslaitteisiin. Tuotteen soveltuvuus tulee varmistaa koko koneen suunnittelun ja sovellettavien turvallisuusvaatimusten perusteella.
