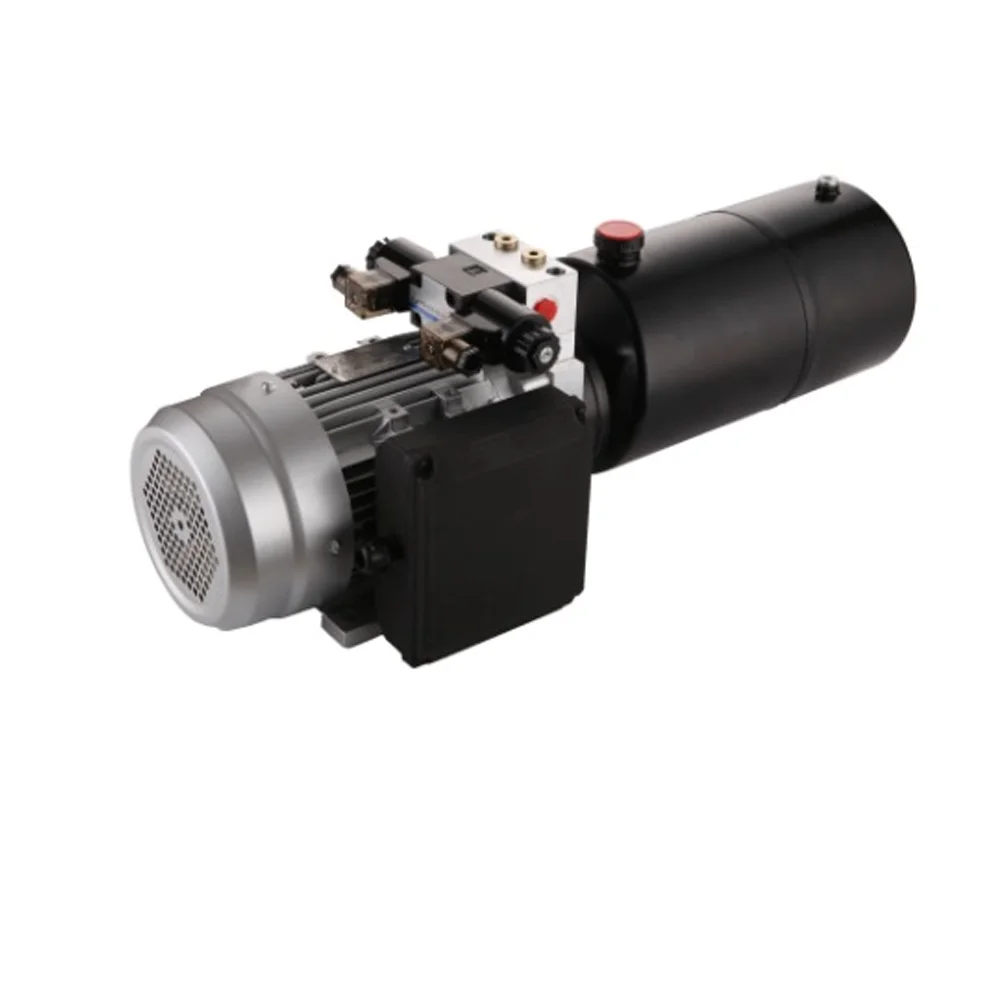

HCIC DC-hydrauliset voimayksiköt kippiperävaunuihin, kippiautoihin ja nostimiin. 12V/24V sähkökäyttöinen pumppu 2,0-4,5 kW moottorilla, 16-25 MPa paine, SAE-portit. Varastossa 6 vakiomallia. ISO 9001 sertifioitu.
Motor Power:
2,0 kW/3,0 kW/4,5 kWVoltage:
12DC/24DCMax Flow:
9/14/22 l/minDC-hydrauliikkalaite on PTO-vapaan liikkuvan hydrauliikan sydän, ei lisävarusteita.

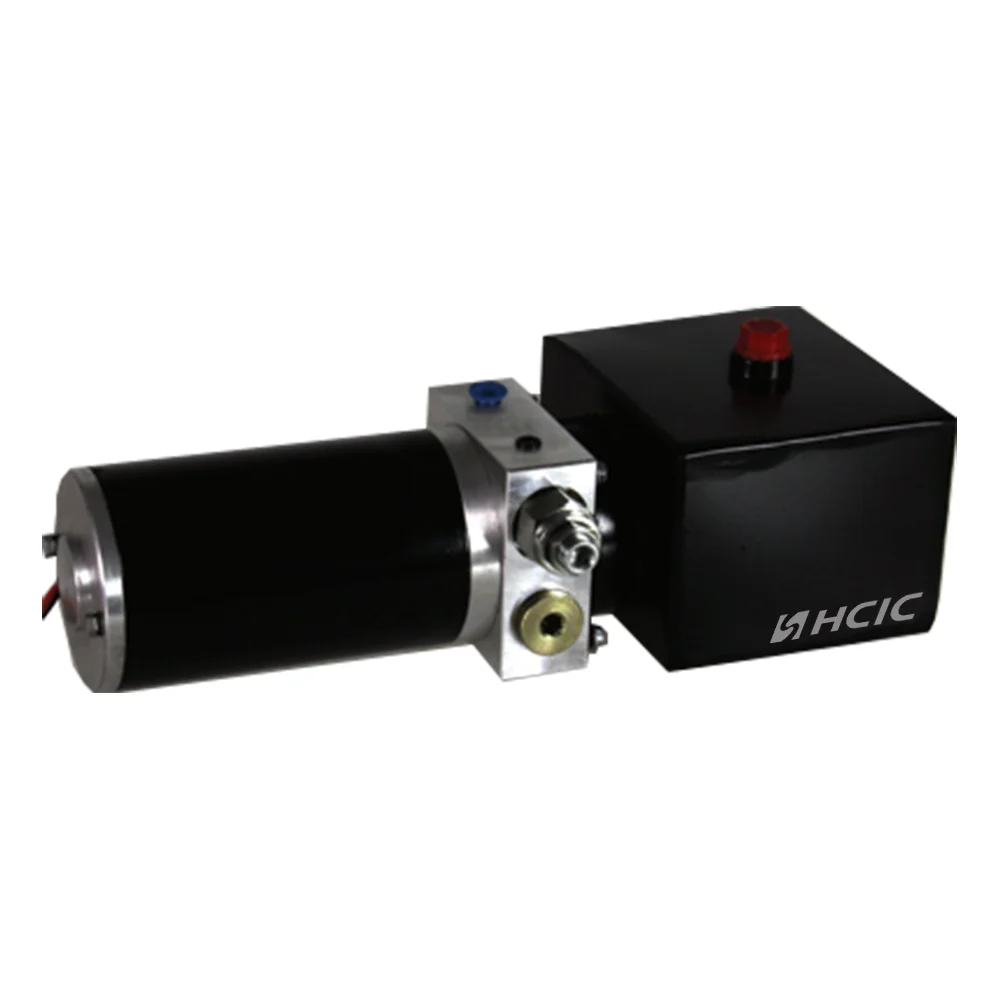

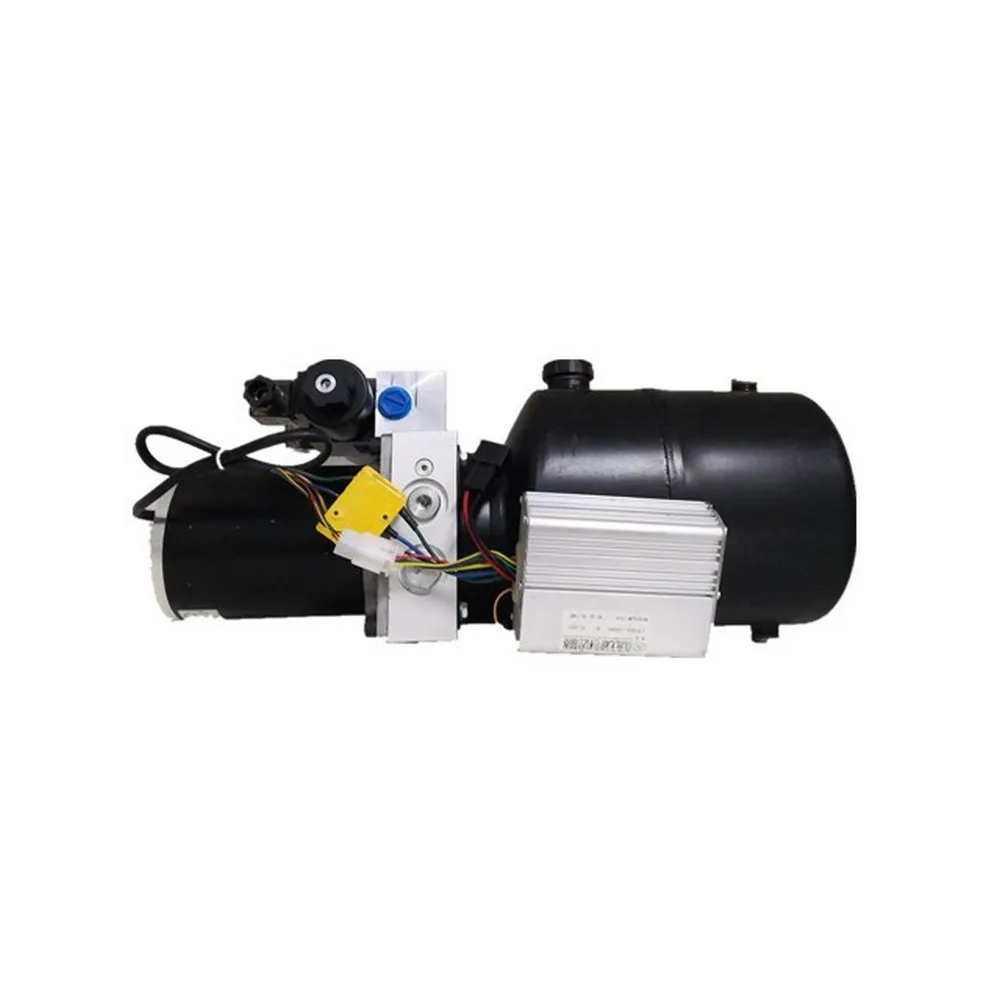

HCIC PU-sarjan yksiköt on rakennettu täysin Jinanissa – ei ulkoistamista, ei valkoista etikettiä. Jokainen käyttää omaa kierrettyä moottoriamme, kuormitukseen sovitettua hammaspyöräpumppua ja sylinterillä CNC-laitteistollamme koneistettuja venttiililohkoja.
Se toimii 12V/24V kuorma-auton akuilla ja toimii kippiperävaununostimien, saksinostimien ja kallistuskansien sylintereillä. Ei voimanottoa tai käynnissä olevaa moottoria; Liitä vain kaapelit ja letkut.
Tyypilliset viat johtuvat alimitoista johdoista, juuttuneesta ilmasta tai väärin säädetyistä varoventtiileistä. Jokainen yksikkö kuormitetaan 3 minuutin ajan 110 % paineessa. Yksiköt, joissa on yli 8 % ampeerin vetojännite, kalibroidaan uudelleen.
Käärimme omat tasavirtamoottorimme. 2-napainen sarjakäämi, luokan H eristys mitoitettu 180°C:een. PU-2000 käyttää 2,0 kW moottoria. PU-4500 käyttää 4,5 kW:n moottoria. Ero ei ole vain teho - se on käyttösuhde.
2,0 kW:n moottori 12 V:n järjestelmässä vetää noin 200 ampeeria täydellä kuormituksella. Useimmat kuorma-autojen akut kestävät sen 30-45 sekuntia normaalilla säällä. Alle -10 °C:ssa haluat 4,5 kW:n moottorin 24 V järjestelmään. Kylmä öljy on paksua. Reunamoottori pysähtyy.
Armatuuri on dynaamisesti tasapainotettu G6.3-toleranssiin. Tarkistamme jokaisen Meggerin moottorin 500 V DC:llä ennen kokoamista. Eristysvastus alle 20 MΩ = reject.
Hammaspyöräpumppu. Alumiininen runko. Karkaistu teräs hammaspyörät, hiottu 0,8 μm Ra pintakäsittelyyn hampaiden kyljestä.
Siirtymäalueet:
Miksi tällä on merkitystä: virtausnopeus = iskutilavuus × moottorin kierrosluku. 3,2 cc:n pumppu nopeudella 2800 rpm tuottaa noin 9 litraa minuutissa. Se määrittää kuinka nopeasti sylinterisi liikkuu. 40 tuuman sylinteri, jossa on 4 tuuman reikä, tarvitsee noin 8,2 litraa ulottuakseen kokonaan ulos. Nopeudella 9 l/min se tapahtuu noin 55 sekunnissa. Muuta pumpun iskutilavuutta ja muutat sitä nopeutta. Yksinkertaista matematiikkaa. Ei taikuutta.
CNC-koneistettu 6061-T6 alumiiniaihiosta. Ei heitetty. Valukappaleissa on huokoisuutta. Saimme tietää, että vuonna 2005 sen jälkeen, kun 200 yksikön erä tuli takaisin valuonteloista leviävien hiushalkeamien kanssa.
Vakiokokoonpano:
Kevennys on asetettu ja tiivistetty tehtaalla 1,1 × järjestelmän nimellispaineeseen. Käytämme typellä ladattua testitelinettä, emme omapainotesteriä. Kuollut painotesterit sopivat hyvin kalibrointilaboratorioihin; ne eivät ota kiinni dynaamisesta halkeilupaineen poikkeamasta.
Vaakasuoraan kiinnitettävä terässäiliö. 2 mm seinä. Pulverimaalattu sisältä ja ulkoa. Sisäinen ohjauslevy vähentää öljyn roiskumista epätasaisella alustalla.
Tilavuus: 4L, 6L, 8L, 12L, 15L.
Tuuletuskorkissa on 40 mikronin suodatinelementti. Yllättyisit kuinka monta yksikköä epäonnistuu, koska joku kadotti huohottimen korkin ja likaa pääsi sisään. 150 mikronin hiekkajyvä tekee hammaspyöräpumpun kotelon noin 20 jaksolla.
| Parametri | PU-2000 | PU-3000 | PU-4500 |
|---|---|---|---|
| Moottorin teho | 2,0 kW | 3,0 kW | 4,5 kW |
| Jännite | 12V DC | 12V / 24V DC | 24V DC |
| Maksimivirta | 200A @ 12V | 285A @ 12V / 145A @ 24V | 210A @ 24V |
| Max Flow | 9 l/min | 14 l/min | 22 l/min |
| Nimellispaine | 16 MPa (2320 PSI) | 20 MPa (2900 PSI) | 25 MPa (3625 PSI) |
| Säiliön kapasiteetti | 4L / 6L / 8L | 6L / 8L / 12L | 8L / 12L / 15L |
| Käyttömäärä | S3 – 10 % | S3 – 15 % | S3 – 15 % |
| Paino (kuiva, 8L) | 18 kg | 24 kg | 32 kg |
Tämä on 70 % siitä, mihin PU-sarjamme toimitetaan. Yksiakselinen 5 tonnin kippiperävaunu 4-portaisella teleskooppinostimella tarvitsee noin 16 MPa kuorman murtamiseen 45°:n kallistuskulmassa. PU-3000 20 MPa:lla antaa 25 % marginaalin. Tällä marginaalilla on merkitystä, kun kuorma on märkää hiekkaa, ei kuivaa soraa.

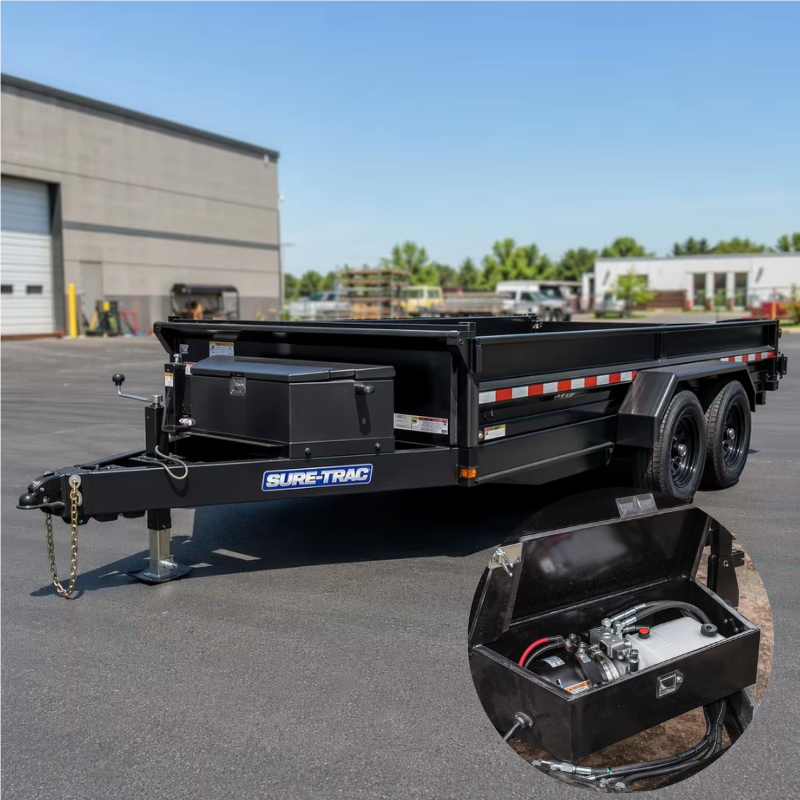

Yksikkö kiinnitetään perävaunun kielekkeeseen, teräskotelon sisään. Akun ja moottorin välisen kaapelin tulee olla vähintään 35 mm² alle 3 metrin matkalla. Toimitamme jokaiseen yksikköön 200A kontaktorireleen. Älä ohita relettä. Hitsaat solenoidin koskettimet manuaaliseen säätimeen.
Pienempi virtausvaatimus. Yksivaiheinen 3 tuuman sylinteri, joka toimii 24 tuuman iskunpituudella, tarvitsee noin 2,8 litraa pidentyäkseen. Nopeudella 5 l/min PU-2000:sta 2,0 cc:n pumpulla tämä kansi kallistuu noin 34 sekunnissa. Tarpeeksi sileä, jotta auto ei horju.
Nämä sovellukset vaativat pitoa. Kun sylinteri pysähtyy, sen on pysyttävä pysähdyksissä – ei ryömintä, ei ajautumista 8 tunnin aikana. Näitä tilauksia varten määritämme pilottikäyttöisen takaiskuventtiilin venttiililohkoon. Istukka istuu läpäisevää pintaa vasten. Vuoto 80 %:n nimellispaineella: alle 0,1 cc/min.
PU-sarjamme on valmiiksi sovitettu HCIC-nostinsylintereihin:
| Nostin malli | Suositeltu PU | Huomautuksia |
|---|---|---|
| 310/416 | PU-2000 (12V) | Kevyet, yksiakseliset perävaunut |
| 516 / 520 | PU-3000 (12V/24V) | Keskiluokka, kapasiteetti 5-8 tonnia |
| 616 / 620 / 621 | PU-3000 (24 V) | Raskas yksiakselinen, 8-12 tonnia |
| 625/630 | PU-4500 (24 V) | Tandem-akseli, 12-15+ tonnia |
Moottorikotelo alkaa 1050 teräsputkesta. Leikkaamme sen, suuntaamme molempiin päihin ja poraamme staattorin istukan H7-toleranssiin CNC-sorviin. Staattori painetaan sisään 0,02 mm:n häiriösovituksella. Liian löysä ja tärisee. Liian tiukka ja halkeilee koteloa kylmällä säällä.
Pumpun vaihteet hobbed 20CrMnTi, sitten hiiletys 0,8-1,0 mm kotelon syvyyteen 58-62 HRC. Vaihteiston kotelo on hiottu 0,4 μm Ra-reikäviimeistelyyn. Vaihteen kärjen välys: 0,06-0,10 mm. Alle 0,06 mm ja lämpölaajeneminen lukitsee vaihteet. Yli 0,10 mm ja tilavuushyötysuhde laskee alle 85 %.
Jokainen koottu yksikkö menee testipenkille. Kirjaamme:
Kaikki tiedot menevät sarjanumeroitulle testisivulle. Saat kopion laitteen mukana.
HCIC on rakentanut hydraulituotteita vuodesta 1998. Työntekijöitä on yli 300. Kolme tehdasta Shandongin maakunnassa. 54+ miljoonaa USD vuotuinen myynti. Tuotteet toimitetaan yli 50 maahan.
Emme ole kauppayhtiö. Omistamme CNC-linjat, hitsauskennot, hiontakoneet ja testipenkit. Kun lähetät meille sähköpostia hydraulisesta voimayksiköstä, puhut venttiililohkon koneistaneiden ihmisten kanssa, et välittäjälle, joka ei ole koskaan nähnyt pumpun sisäpuolta.
T&K-tiimiimme kuuluu 10 hydrauliikkainsinööriä, joista jokainen on 15-25 vuotta. Emme vain kopioi kilpailijoiden malleja. Kun asiakas lähettää meille vikaraportin, insinööritiimimme tekee täydellisen dissektion – metallurgia, pinnan viimeistely, mittatarkastukset – ja korjaa korjaustoimenpiteet 14 päivän kuluessa.
ISO 9001:2015 sertifioitu. QPQ-nitrauslinja talon sisällä. Suolasumutestaus ASTM B117:n mukaan.
