Mitat (P*L*K): 2880x2450x2700 Pöydän koko (mm):1000x500 Akselien lukumäärä: 5 Pöydän matka (X) (mm):800 Pöydän matka (Y) (mm): 500 Pöydän matka (Z) (mm):500 Paikannustarkkuus (mm): 0,0075 Toistettavuus (X/Y/Z) (mm): 0,005 Karan nopeusalue (rpm): 1 - 8000 rpm Karamoottorin teho (kW): 7,5 Max. Pöydän kuorma(kg):600 kg Min. Työkalun vaihdon aika:3
Jyrsinkoneella tarkoitetaan jyrsinkonetta, jota käytetään työstämään työkappaleen eri pintoja. Yleensä jyrsintä käytetään pääasiassa pyörivällä liikkeellä, ja työkappale ja jyrsin liikkuvat syöttöliikkeenä. Sitä voidaan käsitellä tasossa, urassa, voidaan myös käsitellä erilaisia kaarevia pintoja, vaihteita ja niin edelleen.
Korkealaatuinen hartsihiekka
Taiwanin kara
Taiwan palloruuvi ja lukkomutteri
Taiwanin painesylinteri
Japanilainen NSK-laakeri saksalainen R+W-kytkin
Automaattinen voitelujärjestelmä
Hakekuljetin valinnaisesti
Sovellus:

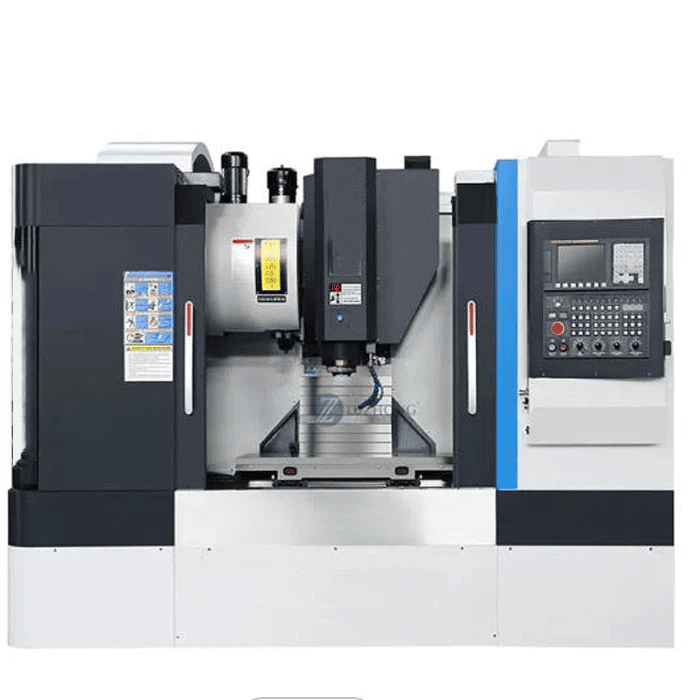

Tämä VMC soveltuu mekaaniseen käsittelyyn ja muottien valmistukseen. Ja se voi vastata käsittelyvaatimuksiin karkealta
koneistus koneistuksen viimeistelyyn. Se voi myös viimeistellä monia työprosesseja, kuten jyrsintä, poraus, kierre, poraus jne.
Kaikki parametrit voidaan mukauttaa
Näytteen parametrit
| Ei. | Tuote | Tekniset tiedot |
|---|---|---|
| A Työstökoneen tekniset parametrit: | ||
| 1 | Koneen runko ja kaikki osat on valmistettu nanovaluista | |
| 2 | Pöydän koko | 500×400mm |
| 3 | T-ura (leveys x määrä x väli) | 10×5×78 mm |
| 4 | Suurin kuorma | 200kg |
| 5 | Suurin syöttökorkeus | 280mm |
| 6 | Etäisyys karan pinnasta työhön | 100-280mm |
| 7 | Kolmiakselinen liike X/Y/Z | 450/400/170mm |
| 8 | Karan halkaisija | Ø100mm |
| 9 | Karan nopeus | 36000 rpm |
| 10 | Karan moottorin teho | 6 kW |
| 11 | Karan työkalukirjaston kapasiteetti | 8 |
| 12 | Työkalun vaihtoaika | 5S |
| 13 | Karan kartio | ISO25 |
| 14 | Veitsikirjastotunnit | Servolevyn pyöritys |
| 15 | Nopeasti liikkuva nopeus X/Y/Z | 12/12/12 m/min |
| 16 | Käsittelyn nopeus | 6-12m/min |
| 17 | Paikannustarkkuus | ±0,006/300mm |
| 18 | Toistuva paikannustarkkuus | ±0,006/300mm |
| 19 | Koneistetun pinnan tarkkuus | ≤Ra1.6 |
| 20 | Työstön tarkkuus | ±0,01 mm |
| 21 | Valinnainen neliakselinen viisiakselinen | Kyllä |
| 22 | Akselin A kiertokulma | ±105 astetta |
| 23 | Viidennen akselin C-akselin kiertokulma | 360 astetta |
| 24 | Viiden akselin kytkentätila | 5 akselia liikkeellä |
| 25 | Käyttöjännite | 380V/50HZ±10% tai 220V/60HZ |
| 26 | Koneen koko (l * L * K) | 1450×1600×2100mm |
| 27 | Kehon paino | 1500kg |
| B Työstökoneen konfiguraatiotiedot merkkiparametrit: | ||
| 1 | Järjestelmän kokoonpano | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Kara | 6KW erittäin tarkka, nopea, erittäin hiljainen öljyjäähdytteinen kara |
| 3 | Palloruuvi | Japani NSK, Saksa RexRoth) 2005 |
| 4 | Lineaarinen opas | Taiwan HIWIN/ABBA korkean tarkkuuden opas H25 |
| 5 | Servo yksikkö | Panasonic Servo moottori 750W/Ncstudio |
| 6 | Valssilangan laakeri | Taiwanin TPI-tarkkuuslaakeri |
| 7 | Hakkurivirtalähde | Taiwan Ming kude |
| 8 | Sähkökytkin | Kiinan huuto |
| 9 | muunnin | * Neliömuunnin |
1. Gantry-jyrsinkone: mukaan lukien portaalijyrsintä ja -porauskone, portaalijyrsintä- ja höyläkone sekä kaksoispylväsjyrsinkone, käytetään suurten osien käsittelyyn.
2.Yksipylväinen jyrsinkone ja yksivartinen jyrsinkone: edellisen vaakasuora jyrsintäpää voi liikkua sarakkeen ohjauskiskoa pitkin, pöytä pitkittäissyöttöä varten; Jälkimmäisen päätyjyrsintäpää voi liikkua vaakasuunnassa ulokkeen ohjauskiskoa pitkin, ja uloke voi myös säätää korkeutta pilarin ohjauskiskoa pitkin. Molempia käytetään suurten osien käsittelyyn.
3.pöytä ei nosta jyrsintä: on olemassa kahdenlaisia suorakaiteen muotoisia työpöytä ja pyöreä työpöytä, on keskikokoinen jyrsinkone välillä nostopöytä jyrsinkoneen ja portaalin jyrsintä. Sen pystysuuntainen liike saadaan aikaan nostamalla jyrsintä pylvään päällä.
4. Instrumenttijyrsinkone: pieni nostopöytäjyrsinkone, jota käytetään instrumenttien ja muiden pienten osien käsittelyyn.
5. Työkalujyrsintä: Käytetään muottien ja työkalujen valmistukseen, varustettu pystysuoralla jyrsintäpäällä, yleisellä kulmapöydällä ja pistokkeella ja muilla lisävarusteilla, mutta myös poraukseen, poraukseen ja interpolointiin.
6. Muut jyrsinkoneet: kuten kiilaurajyrsinkone, CAM-jyrsinkone, kampiakselijyrsinkone, valssausrautajyrsinkone ja neliömäinen harkkojyrsinkone jne., ovat erityisiä jyrsimiä, jotka on valmistettu vastaavan työkappaleen käsittelyyn.

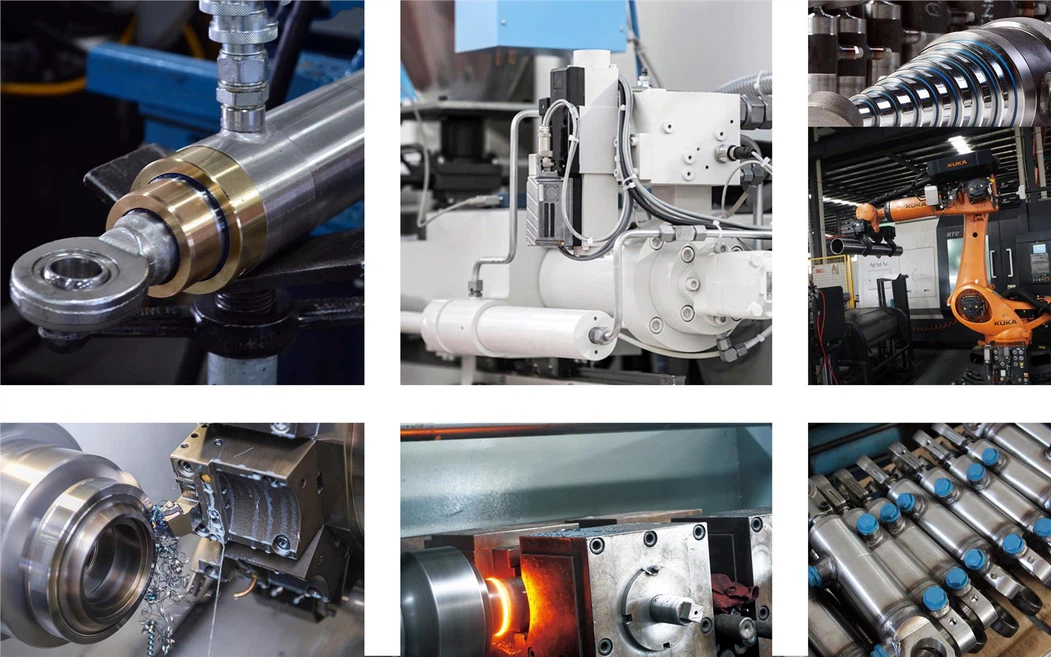

HCIC tarjoaa täyden räätälöinnin kaikille hydraulisylintereille:
· Mukautettu reikä, tangon halkaisija ja iskunpituus
· Työpaineen säätö jopa 10 000 PSI
· Useita kiinnitysvaihtoehtoja: haarukka, laippa, nivel, tappisilmukka
· Erikoistiivistemateriaalit korkean lämpötilan, matalan lämpötilan tai syövyttävissä ympäristöissä
· Mukautettu maali, pinnoitus ja etiketöinti
· OEM/omien merkkien valmistus
1. 13 vuoden kokemus.
2. Täydellinen ammattitaito. Aina sitoutunut tutkimukseen ja kehitykseen.
3. Varmista, että tuotteet täyttävät laatustandardit.
4. Varmista, että tavarat toimitetaan ajoissa.
5. Vastaamme sinulle 2 tunnin kuluessa.
6. Tarjoa lämmintä ja ystävällistä palvelua ja myynnin jälkeistä palvelua.
7. Taattu hyvä laatu ja paras palvelu, kun ostat paikalliselta toimittajalta.
8. Valikoima malleja, värejä, tyylejä, kuvioita ja kokoja on saatavilla.
9. Mukautetut tiedot ovat tervetulleita.
1.Kuinka takaat laadun?
Testaamme ja lähetämme testausvideon ostajalle ennen toimitusta.
2. Milloin lähetät tilauksen?
Kun olemme saaneet maksuvahvistuksen, yritämme parhaamme lähettää tuotteen 48 tunnin kuluessa.
3.Kuinka voin seurata tilaustani?
Kun tilauksesi on lähetetty, lähetämme sinulle toimitustiedot sähköpostitse.
4. Jos en ollut tyytyväinen tuotteisiin, voinko palauttaa tuotteet?
Kyllä, tarjoamme vaihto- ja korjauspalveluita takuuaikana.
5.Kuinka teet liiketoiminnastamme pitkäaikaisen ja hyvän suhteen?
a. Pidämme hyvää laatua ja kilpailukykyistä hintaa varmistaaksemme asiakkaillemme edun;
b. Kunnioitamme jokaista asiakasta ystävänämme ja teemme vilpittömästi liiketoimintaa ja ystävystymme heidän kanssaan riippumatta siitä, mistä he tulevat.
