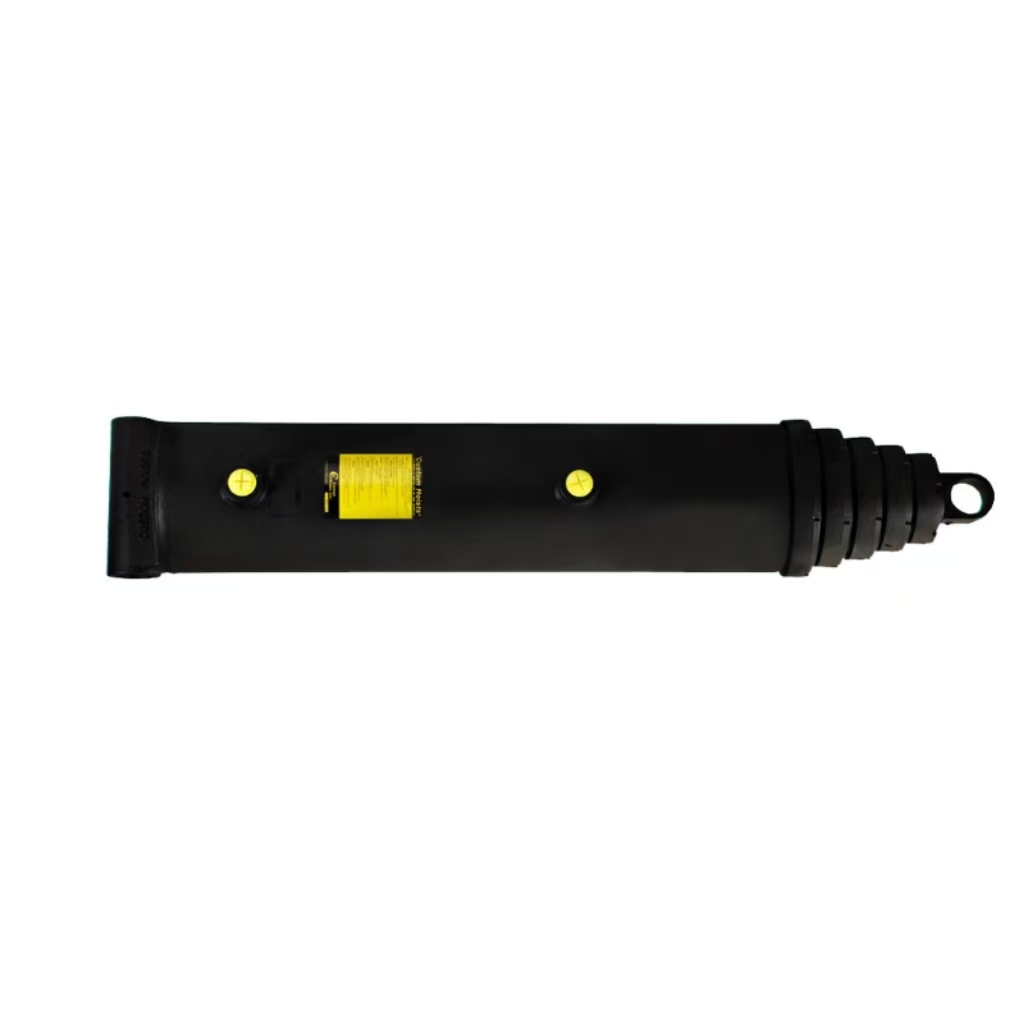

Tämä CH yksitoiminen teleskooppisylinteri on rakennettu lujuuteen ja helppoon huoltoon, ja siinä on putkikiinnitys, kiillotetut teräspinnat ja pohjamaali. V-tiiviste tiivistää korkeassa ja matalassa paineessa, kun taas ulkoiset tiivistemutterit lisäävät tukea ja yksinkertaistavat huoltoa.
Body o.d.:
9,5 tuumaaStroke:
279,25 tuumaaPSI:
2000Retracted:
77,5 tuumaaRistikiinnitys on vakiona
Saatavilla on räätälöityjä ja tukijalkoja
Uudelleen rakennettavissa
V-tiiviste tarjoaa korkea- ja matalapainetiivistyksen
Ulkoiset tiivistemutterit tarjoavat lisätukea putkille ja yksinkertaistavat huoltoa
Kiillotetut teräslavat
Pohjamaali valmis
Listatut määrät ovat täydessä laajennuksessa
| Paino: | 746,00 LBS |
| Poraus: | 8 tuumaa |
| Aivohalvaus: | 279,25 tuumaa |
| Body od.: | 9,5 tuumaa |
| PSI: | 2000 |
| Tangon halkaisija: | NA |
| Pin halkaisija: | NA |
| Peruutettu: | 77,5 tuumaa |
| Laajennettu: | 356,75 tuumaa |
| Portin koko: | 1.0 NPTF |
| Sarakkeen lataus: | 100 520 @ 2000 PSI |
| Asennus: | Ristiputki |
| Vaiheet: |
Viisi |
Tässä CH-mallissa on 8 tuuman porausmitta yhdistettynä 279,25 tuuman kumulatiiviseen tehokkaaseen iskunpituuteen, sisäänvedetyn kokonaispituuden ollessa 77,5 tuumaa ja täysin pidennetyssä mittasuhteessa 356,75 tuumaa. Nimellinen jatkuva käyttöpaine on kiinteä 2000 PSI, ja jokainen valmis sylinteri läpäisee tehtaan hydrostaattisen murtumistestin 5000 PSI:llä ennen toimitusta piilotettujen vuotoriskien poistamiseksi. Yksikköä kohti 746 LBS painava 9,5 tuuman ulkohalkaisijaltaan päätynnyri käyttää paksunnettua saumatonta teräsputkea suojaamaan epätasaisten kaivos- ja off-road-kuljetusteiden aiheuttamilta sivuvaikutuksilta. Tangon halkaisija ja tapin halkaisija on merkitty NA, koska tämä yksitoiminen teleskooppirakenne perustuu peräkkäiseen piipun jatkeeseen paljaan männänvarren sijaan kuorman nostamiseen.
